O ar comprimido é uma utilidade essencial na fabricação moderna, mas o ar comprimido não tratado pode transportar vapor de água, condensado líquido, contaminação por óleo e partículas sólidas. À medida que o ar comprimido circula pela fábrica e sua temperatura muda, a umidade pode se condensar dentro de tubulações, reservatórios, válvulas, equipamentos pneumáticos e sistemas de processo.
Um secador de ar industrial é, portanto, uma parte fundamental de um sistema de tratamento de ar comprimido. Sua principal função é reduzir a umidade para que o ar comprimido atenda aos requisitos de ponto de orvalho sob pressão dos equipamentos e processos a jusante.
No entanto, não existe uma única tecnologia de secagem industrial ideal para todas as aplicações. Secadores por refrigeração, secadores dessecantes regenerativos, secadores com soprador aquecido, sistemas de Calor de Compressão e secadores combinados operam de maneiras diferentes e apresentam diferentes características de ponto de orvalho, consumo de energia e instalação.
O portfólio de secagem de ar comprimido da Lingyu inclui secadores por refrigeração, secadores por adsorção e secadores combinados, com várias famílias de produtos dentro desses grupos.

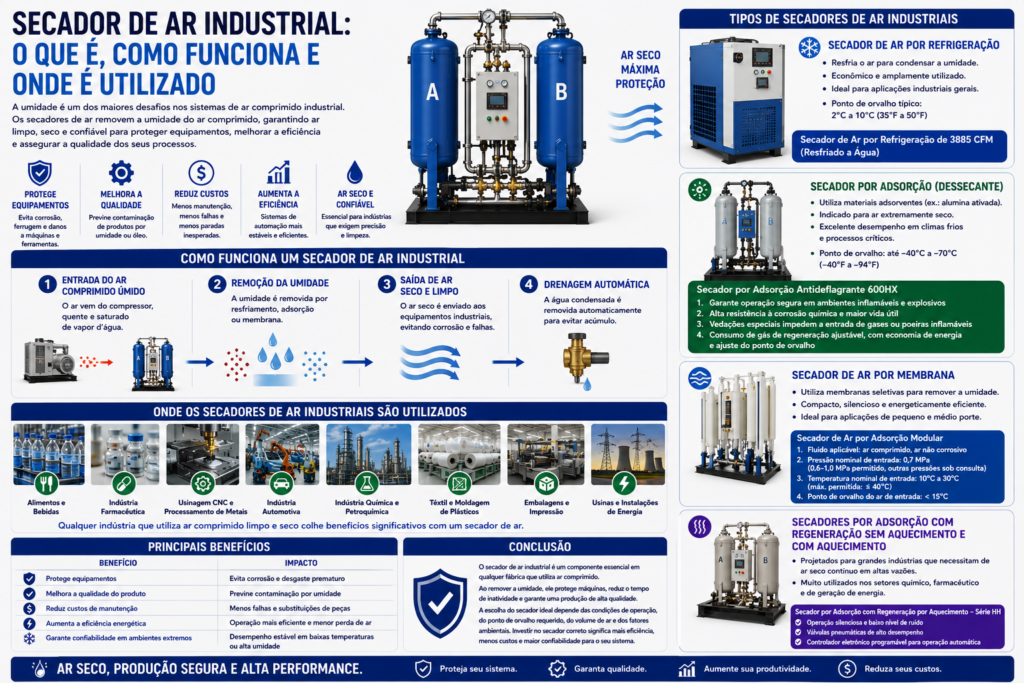

O que é um secador de ar industrial?
Um secador de ar industrial é um equipamento utilizado para reduzir o teor de umidade do ar comprimido antes que esse ar chegue às máquinas ou aos processos de produção a jusante.
O secador adequado depende principalmente do ponto de orvalho sob pressão (PDP) exigido.
Para muitas aplicações industriais gerais, a secagem por refrigeração pode fornecer controle de umidade suficiente. Para processos que exigem ar comprimido significativamente mais seco, pode ser necessário utilizar um secador por adsorção ou dessecante.
O objetivo não é simplesmente tornar o ar “mais limpo”. Um secador atua especificamente sobre a umidade. Outros contaminantes — incluindo aerossóis de óleo, partículas e pó de dessecante — podem exigir separadores e filtros como parte do sistema completo de purificação do ar comprimido.
Portanto, um secador, por si só, não deve ser automaticamente descrito como capaz de produzir ar comprimido sem óleo ou sem partículas.
Por que a umidade aparece nos sistemas de ar comprimido?
O ar atmosférico contém naturalmente vapor de água.
Quando o ar é comprimido, a quantidade de umidade contida em cada metro cúbico de ar comprimido aumenta efetivamente. À medida que o ar comprimido posteriormente esfria, ele pode atingir a saturação e o excesso de vapor de água se condensa em líquido.
Esse condensado pode contribuir para corrosão, funcionamento pouco confiável de equipamentos pneumáticos, problemas de processo e problemas de qualidade do produto.
A função do secador é reduzir o teor de umidade antes que o ar chegue às partes do sistema sensíveis à umidade.
Como funciona um secador de ar industrial?
Não existe um mecanismo universal de secagem.
Os secadores industriais de ar comprimido geralmente utilizam dois princípios principais de remoção de umidade.
A secagem por refrigeração remove a água resfriando o ar comprimido, condensando a umidade, separando mecanicamente o líquido e drenando-o.
A secagem por adsorção faz o ar comprimido passar por um leito de dessecante que adsorve o vapor de água residual. O dessecante saturado é então regenerado para que possa ser reutilizado.
A secagem combinada utiliza os dois princípios. A refrigeração remove grande parte da umidade de entrada antes que o ar comprimido entre na etapa de adsorção. No processo de secagem combinada da Lingyu, a seção de refrigeração primeiro reduz o PDP para aproximadamente 2–10 °C, seguida por filtragem para remoção de óleo e secagem por adsorção mais profunda.
Secadores de ar industriais por refrigeração
Um secador de ar por refrigeração remove a umidade resfriando o ar comprimido.
O processo típico é:
Pré-resfriamento → resfriamento no evaporador → condensação → separação gás-líquido → drenagem → reaquecimento
À medida que o ar comprimido é resfriado, o vapor de água se condensa em líquido. Um separador remove o condensado, e um dreno automático o descarrega do secador.
O portfólio de secadores por refrigeração da Lingyu inclui modelos refrigerados a ar AH, refrigerados a água WH e várias configurações de refrigeração com economia de energia.
Para uma explicação detalhada do processo de refrigeração, consulte como funciona um secador de ar por refrigeração.
Secadores por refrigeração com resfriamento a ar
Um secador por refrigeração com resfriamento a ar rejeita o calor do sistema de refrigeração para o ar ambiente.
Essa configuração é particularmente prática quando não existe ou não é desejado um fornecimento separado de água de resfriamento.
A Série AH da Lingyu é especificada para um PDP de 2–10 °C, tornando-a relevante para muitas aplicações gerais de fabricação e ar de fábrica.
As instalações que estiverem considerando especificamente essa configuração podem consultar a categoria de secadores por refrigeração com resfriamento a ar.
Secadores por refrigeração com resfriamento a água
Um secador por refrigeração com resfriamento a água utiliza água de resfriamento para rejeitar o calor do circuito de refrigeração.
Essa configuração pode ser adequada em fábricas com infraestrutura centralizada apropriada de água de resfriamento ou onde a rejeição de calor do condensador por meio do ar ambiente seja menos desejável.
A Série WH da Lingyu fornece um PDP de 2–10 °C e foi projetada como um secador por refrigeração com resfriamento a água para altas temperaturas de entrada. Sua temperatura nominal de entrada é de 50 °C, com temperatura máxima de entrada de ≤80 °C.
Os sistemas correspondentes estão disponíveis na linha de secadores por refrigeração com resfriamento a água.
Secadores de ar industriais dessecantes ou por adsorção
Quando o ponto de orvalho sob pressão exigido é significativamente inferior à faixa normal dos secadores por refrigeração, a secagem por adsorção se torna mais relevante.
Um secador dessecante faz o ar comprimido passar por um leito de adsorção. O vapor de água se fixa à superfície do dessecante e é removido do ar.
A maioria dos secadores industriais regenerativos por adsorção utiliza vasos alternados, de modo que uma torre seca o ar comprimido enquanto a outra é regenerada.
As famílias de secadores por adsorção da Lingyu incluem tecnologias sem aquecimento, com purga aquecida, modulares, assistidas por soprador e com Calor de Compressão.
Secadores regenerativos sem aquecimento
Um secador sem aquecimento regenera o leito de dessecante fora de serviço utilizando uma parte do ar comprimido já seco.
O sistema básico é relativamente simples porque não é necessário um aquecedor de regeneração, mas o consumo de ar de purga deve ser considerado no custo do ciclo de vida.
Nas séries CH e HH convencionais sem aquecimento da Lingyu, o consumo médio de ar de purga é especificado em 8–14%.
A Série CH é especificada para PDP de −50 °C a −20 °C, enquanto a Série HH é especificada para PDP de ≤−40 °C.
Os usuários que estiverem considerando esse método de regeneração podem consultar a linha de secadores dessecantes sem aquecimento.
Secadores regenerativos com purga aquecida
Um secador com purga aquecida adiciona energia térmica externa ao ciclo de regeneração.
Como o calor auxilia a dessorção, geralmente é necessária uma quantidade menor de ar comprimido seco para regeneração em comparação com o projeto convencional sem aquecimento correspondente.
As configurações CH e HH com purga aquecida da Lingyu especificam consumo médio de ar de purga de 4–8%.
As instalações que estiverem avaliando essa tecnologia podem consultar a linha de secadores dessecantes com regeneração aquecida.
Secadores de ar industriais com soprador aquecido
Um secador regenerativo com soprador aquecido utiliza um soprador e um aquecedor para conduzir ar ambiente durante a regeneração, em vez de depender principalmente do ar comprimido de produto.
A configuração HRB-E de baixo consumo de purga da Lingyu especifica consumo de ar de regeneração de 2–3%, enquanto a configuração HRB-Z de purga zero utiliza resfriamento em circuito fechado e especifica aproximadamente 0% de consumo de ar comprimido para regeneração.
Purga zero não significa consumo de energia zero. O soprador, o aquecedor, o sistema de resfriamento e os controles ainda exigem energia.
Para sistemas nos quais a perda de ar comprimido seja uma consideração econômica importante, consulte a linha de secadores por adsorção com soprador aquecido e purga zero.
Secadores industriais com Calor de Compressão
Os secadores com Calor de Compressão, ou HOC, utilizam a energia térmica contida no ar de descarga do compressor em alta temperatura como principal fonte de calor para regeneração.
Isso pode reduzir significativamente a perda de ar comprimido utilizada na regeneração quando o secador e o sistema do compressor são adequadamente compatíveis.
A Série HOC-Z da Lingyu é especificada para consumo de ar de regeneração de 0%, com opções de PDP de −20 °C / −40 °C e faixa admissível de temperatura de entrada de 110–180 °C.
As instalações que estiverem avaliando essa tecnologia devem considerar a temperatura de descarga do compressor, o perfil de operação, os requisitos de resfriamento, a queda de pressão e a integração do sistema, em vez de avaliar o secador apenas pela vazão nominal.
A linha de secadores com regeneração por Calor de Compressão fornece a entrada correspondente para essa família de produtos.
Secadores combinados por refrigeração e adsorção
Um secador combinado utiliza a refrigeração como primeira etapa de secagem e a adsorção como segunda etapa, mais profunda.
No projeto da Lingyu, o ar comprimido úmido é primeiro pré-resfriado e depois refrigerado até aproximadamente 2–10 °C de PDP. Grande parte da umidade se condensa e é separada antes que o ar chegue ao sistema de adsorção.
Isso reduz a carga de umidade sobre o leito de adsorção e pode reduzir a demanda de ar de regeneração e prolongar a vida útil do dessecante em comparação com a entrada de toda a carga de umidade diretamente na etapa de adsorção.
Portanto, a secagem combinada é outra opção industrial quando é necessário um PDP final baixo, mas a carga de umidade de entrada é relativamente alta.
Secador por refrigeração vs. secador dessecante: qual é melhor?
Nenhuma das duas tecnologias é universalmente melhor.
A primeira pergunta deve ser: qual é o ponto de orvalho sob pressão que o processo realmente exige?
Um secador por refrigeração padrão é adequado para muitas aplicações nas quais um PDP de aproximadamente 2–10 °C seja suficiente.
Um secador por adsorção se torna mais relevante quando são necessários pontos de orvalho significativamente mais baixos.
Uma fábrica não deve selecionar um secador por adsorção de −40 °C quando um secador por refrigeração atende plenamente ao requisito do processo simplesmente porque o número menor parece melhor. Da mesma forma, um secador por refrigeração não deve ser selecionado para um processo que realmente exige PDP de −40 °C.
Para uma visão mais ampla das tecnologias, consulte o guia sobre os tipos de secadores de ar comprimido.
Comparação do ponto de orvalho dos secadores industriais
| Tecnologia do secador | PDP de referência da Lingyu |
|---|---|
| AH / WH por refrigeração | 2–10 °C |
| CH sem aquecimento | −50 °C a −20 °C |
| HH sem aquecimento | ≤−40 °C |
| CH com purga aquecida | −50 °C a −20 °C |
| HH com purga aquecida | ≤−40 °C |
| M modular sem aquecimento | ≤−20 °C padrão, −40 °C opcional |
| HRB-E / HRB-Z com soprador aquecido | −20 °C / −40 °C opcional |
| HOC-E / HOC-Z | −20 °C / −40 °C opcional |
| DC / DH combinado | ≤−40 °C |
Esses valores mostram por que uma única especificação genérica de ponto de orvalho não deve ser aplicada a todos os secadores industriais por adsorção. O PDP adequado depende da família de secador e do requisito real do processo.
Um secador de ar industrial remove óleo e partículas?
Não necessariamente.
Umidade, óleo e partículas são contaminantes diferentes do ar comprimido.
Algumas etapas de refrigeração podem condensar e separar parte do óleo e das impurezas juntamente com a água, mas isso não deve ser tratado como substituto de uma filtragem corretamente selecionada.
O processo de secagem combinada da Lingyu deixa essa distinção clara: após a etapa de refrigeração, o ar comprimido passa por um filtro de remoção de óleo antes de entrar na adsorção, e um filtro de partículas é utilizado a jusante para remover partículas residuais e pó de dessecante.
Quando as especificações de óleo e partículas são importantes, um filtro de precisão para ar comprimido ou outra etapa de filtragem apropriada deve ser selecionado como parte do sistema completo de tratamento.
Por que os secadores de ar industriais são importantes?
O valor de um secador está no controle do nível de umidade exigido pelo processo.
Uma secagem corretamente selecionada pode ajudar a reduzir a corrosão relacionada ao condensado, proteger equipamentos pneumáticos, melhorar a estabilidade do processo e reduzir problemas de qualidade relacionados à umidade.
O secador, por si só, não deve ser automaticamente considerado um dispositivo que aumenta a eficiência do compressor. Dependendo da tecnologia, um secador introduz consumo elétrico, consumo de ar de purga, queda de pressão ou energia auxiliar.
Portanto, a eficiência do sistema depende da seleção do nível de secagem e do método de regeneração adequados, e não simplesmente da instalação do secador mais sofisticado disponível.
Queda de pressão e custo energético ao longo do ciclo de vida
O custo operacional do secador não é determinado apenas pelo consumo elétrico.
A queda de pressão através do secador, filtros e sistema de tratamento pode exigir que o compressor opere com uma pressão de descarga mais alta para manter a pressão necessária a jusante.
Os secadores regenerativos também podem consumir ar comprimido de purga, energia de aquecedores, energia de sopradores ou energia de resfriamento.
Portanto, uma comparação completa do ciclo de vida deve considerar:
Energia elétrica + perda de ar de purga + queda de pressão + energia de resfriamento + manutenção
em vez de considerar apenas o preço de compra do secador.
Onde os secadores de ar industriais são utilizados?
Quase todos os setores que utilizam ar comprimido podem exigir algum tipo de controle de umidade, mas o secador correto varia de acordo com o processo.
Fabricação geral e indústria automotiva
As fábricas utilizam ar comprimido para automação, ferramentas pneumáticas, cilindros, atuadores, montagem e equipamentos de produção.
Para muitas cargas pneumáticas gerais, a secagem por refrigeração pode ser suficiente. Processos mais sensíveis à umidade podem exigir secagem por adsorção.
Para requisitos específicos do setor, consulte a página de aplicações automotivas e fabricação geral.
Alimentos e bebidas
O ar comprimido pode ser utilizado em embalagem, transporte, equipamentos pneumáticos e funções de controle de processo.
A qualidade de ar necessária depende de o ar comprimido ser utilizado como ar de utilidade indireta ou possuir uma interação mais sensível com o processo.
Um secador por refrigeração ou por adsorção pode ser adequado dependendo do PDP exigido, mas o secador, por si só, não deve ser descrito como capaz de produzir ar sem óleo ou ar de grau alimentício.
Consulte a página de aplicações de ar comprimido para alimentos e bebidas.
Eletrônicos e fabricação de precisão
Os processos eletrônicos podem incluir tanto cargas pneumáticas comuns quanto requisitos de produção altamente sensíveis à umidade.
Alguns podem ser atendidos por secagem por refrigeração; outros podem exigir PDP de −20 °C ou −40 °C.
A decisão correta deve seguir a especificação real do equipamento e do processo, em vez de presumir que todo um setor utiliza um único tipo de secador.
Consulte a página de eletrônicos e semicondutores.
Processamento farmacêutico e químico
As plantas farmacêuticas, químicas e petroquímicas podem conter tanto ar geral de utilidades quanto sistemas de ar de processo e ar de instrumentação com baixo ponto de orvalho.
Isso torna a seleção do secador particularmente específica para cada aplicação.
A Lingyu oferece páginas dedicadas para aplicações farmacêuticas e biofarmacêuticas e processamento petroquímico e químico.
Como selecionar um secador de ar industrial
Um secador industrial deve ser selecionado com base nas condições reais de operação, e não apenas na capacidade nominal do compressor.
As variáveis importantes incluem PDP exigido, vazão máxima real, pressão de entrada, temperatura de entrada, condições ambientais, nível de contaminação, queda de pressão, consumo de ar de regeneração, requisitos de resfriamento, horas anuais de operação, compatibilidade do compressor e capacidade de manutenção.
Um secador por refrigeração pode ser a solução mais econômica se um PDP de 2–10 °C for suficiente.
Um secador sem aquecimento pode ser atraente quando a simplicidade é importante e o custo do ar de purga é aceitável. Os sistemas com purga aquecida e soprador reduzem a demanda de purga adicionando equipamentos de regeneração térmica e mecânica. A tecnologia HOC pode reduzir ainda mais a perda de purga quando houver calor de compressão adequado disponível, enquanto a secagem combinada pode reduzir a carga de umidade de entrada da etapa de adsorção.
A manutenção depende da tecnologia do secador
Os requisitos de manutenção variam consideravelmente conforme o tipo de secador.
Um secador por refrigeração exige atenção aos trocadores de calor, compressores de refrigeração, condensadores, separadores, drenos automáticos, controles e desempenho do sistema de refrigerante.
Um secador por adsorção adiciona leitos de dessecante, válvulas de comutação, sistemas de purga, silenciadores, aquecedores, sopradores, sistemas de resfriamento ou componentes específicos de HOC, dependendo do método de regeneração.
Portanto, os requisitos de manutenção devem seguir a configuração real do secador e o desempenho medido, em vez de uma suposição genérica de que os secadores de ar industriais exigem pouca manutenção.
Conclusão
Um secador de ar industrial é um sistema de tratamento de ar comprimido projetado principalmente para controlar a umidade e fornecer um ponto de orvalho sob pressão adequado aos equipamentos e processos a jusante.
Os secadores por refrigeração removem a umidade por meio de resfriamento, condensação, separação e drenagem. Os secadores dessecantes adsorvem o vapor de água residual e regeneram o leito de adsorção utilizando ar seco de purga, calor externo, ar de soprador ou calor do compressor. Os secadores combinados utilizam a refrigeração para remover a maior parte da carga de umidade antes de uma secagem mais profunda por adsorção.
O portfólio da Lingyu inclui secadores por refrigeração AH e WH, configurações de refrigeração com economia de energia, secadores convencionais por adsorção sem aquecimento e com purga aquecida, secadores modulares sem aquecimento, sistemas com soprador aquecido, secadores HOC e sistemas combinados DC/DH.
Portanto, o secador industrial correto deve ser selecionado de acordo com o ponto de orvalho sob pressão exigido, vazão, temperatura e pressão de entrada, utilidades disponíveis no local, consumo de ar de purga, consumo de energia, queda de pressão, requisitos de controle de contaminantes e custo ao longo do ciclo de vida.
O objetivo não é escolher o secador com o menor ponto de orvalho possível. O objetivo é produzir ar comprimido suficientemente seco para o processo, de forma confiável e econômica.
