A umidade é um dos principais contaminantes que precisam ser controlados em um sistema de ar comprimido.
O ar ambiente contém naturalmente vapor de água. Depois que o ar é comprimido e posteriormente resfriado, parte dessa umidade pode se condensar em água líquida. Se não for removida adequadamente, pode causar corrosão nas tubulações, problemas nos equipamentos, interrupções na produção e redução da qualidade dos produtos.
Um secador de ar por refrigeração remove essa umidade resfriando o ar comprimido e separando o condensado resultante.
Para muitas aplicações industriais de uso geral, essa tecnologia oferece um equilíbrio prático entre remoção de umidade, consumo de energia, complexidade de instalação e manutenção.
Os usuários que desejam conhecer as configurações disponíveis podem começar pela linha de secadores de ar por refrigeração da Lingyu.
O que é um secador de ar por refrigeração?
Um secador de ar por refrigeração remove o vapor de água reduzindo a temperatura do ar comprimido.
À medida que o ar esfria, sua capacidade de reter vapor de água diminui. A umidade se condensa em água líquida, que é separada do ar comprimido e descarregada por meio de um sistema de drenagem.
Em seguida, o ar seco normalmente é reaquecido antes de sair do secador.
Os secadores de ar por refrigeração padrão com resfriamento a ar da Lingyu proporcionam um ponto de orvalho sob pressão de aproximadamente 2–10 °C nas condições operacionais especificadas.
Esse ponto de orvalho sob pressão é adequado para muitas aplicações industriais gerais de ar comprimido nas quais não são necessários pontos de orvalho extremamente baixos.

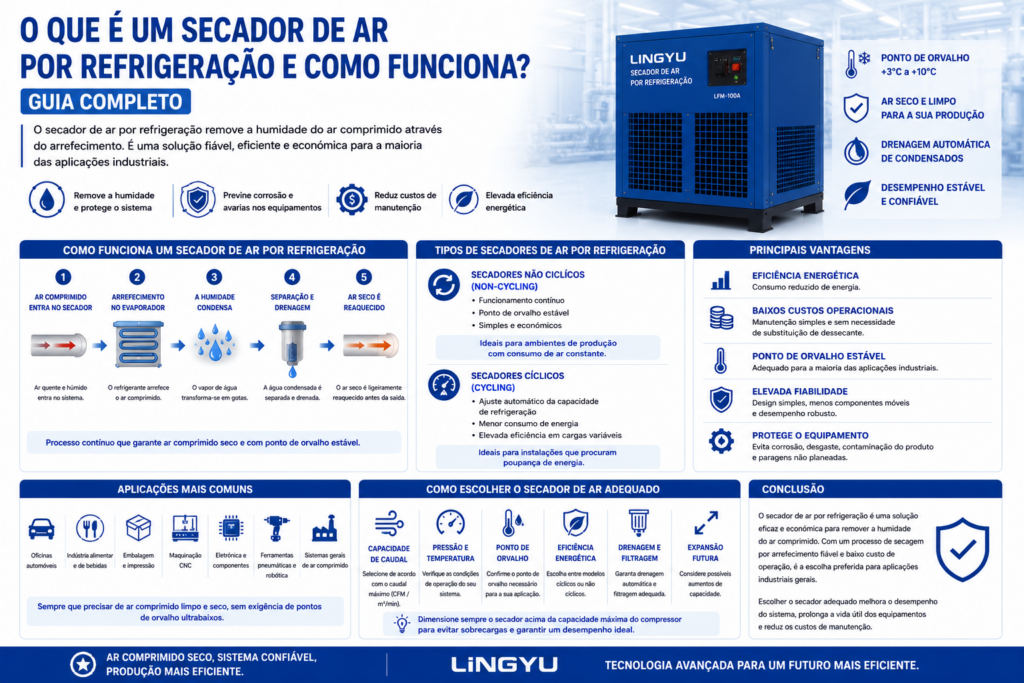

Como funciona um secador de ar por refrigeração?
O processo completo envolve mais do que simplesmente fazer o ar comprimido passar por uma superfície fria.
1. O ar comprimido quente e úmido entra no secador
O ar comprimido que entra no secador contém vapor de água e também pode transportar óleo e outros contaminantes provenientes do sistema de ar comprimido a montante.
Em um secador por refrigeração típico, o ar de entrada passa primeiro por uma seção de pré-resfriamento ou por um trocador de calor ar-ar.
Isso reduz a carga térmica sobre o sistema de refrigeração.
2. O ar comprimido é resfriado ainda mais
O ar pré-resfriado entra no evaporador, onde troca calor com o circuito de refrigeração.
A temperatura do ar comprimido diminui até que o vapor de água comece a se condensar.
Nas configurações padrão dos secadores por refrigeração da Lingyu, o ponto de orvalho sob pressão resultante é de aproximadamente 2–10 °C nas condições operacionais especificadas.
3. A umidade condensada é separada
À medida que o ar comprimido esfria, a água, juntamente com parte do óleo e das impurezas, forma um condensado líquido.
Um separador gás-líquido ou ar-água remove esse condensado do fluxo de ar comprimido.
Em seguida, um dreno automático descarrega o líquido acumulado do sistema.
Essa etapa de separação é fundamental. Resfriar o ar sem remover de maneira eficiente o líquido condensado não proporcionaria um controle confiável da umidade.
4. O ar seco é reaquecido
Antes de sair do secador, o ar seco e frio passa novamente pelo trocador de calor ar-ar.
Ele absorve calor do ar comprimido de entrada e é reaquecido até uma temperatura próxima à temperatura ambiente.
Isso melhora a recuperação interna de calor e ajuda a reduzir a condensação indesejada associada à baixa temperatura do ar na saída.
Portanto, o processo completo segue uma sequência de pré-resfriamento, resfriamento por refrigeração, condensação, separação, drenagem e reaquecimento.
Principais componentes de um secador de ar por refrigeração
Embora os projetos possam variar, as principais funções geralmente incluem pré-resfriamento, refrigeração, separação de umidade, drenagem, reaquecimento e controle automático.
O projeto do trocador de calor pode exercer uma influência significativa sobre a eficiência energética e a queda de pressão.
Por exemplo, o secador de ar por refrigeração com trocador de calor de placas 3 em 1 da Lingyu integra o evaporador, o trocador de calor ar-ar e o separador de água em um trocador de calor de placas compacto de liga de alumínio.
Na Série PD, a queda de pressão em plena carga é ≤0,015 MPa, enquanto o ponto de orvalho sob pressão é de 2–10 °C nas condições operacionais especificadas. O projeto 3 em 1 também pode reduzir o consumo total de energia em aproximadamente 20–30% em comparação com a configuração convencional de troca térmica utilizada como referência. Esses valores se aplicam à série correspondente, e não a todos os secadores por refrigeração.
Tipos de secadores de ar por refrigeração
Os secadores industriais por refrigeração podem apresentar diferentes configurações de acordo com o método de resfriamento, o projeto do trocador de calor, os requisitos de queda de pressão e o perfil de carga.
| Configuração | Característica principal | Consideração típica para seleção |
|---|---|---|
| Secador por refrigeração com resfriamento a ar | Utiliza o ar ambiente para dissipar o calor do sistema de refrigeração | Instalações industriais de uso geral |
| Secador por refrigeração com resfriamento a água | Utiliza água de resfriamento para dissipar o calor | Sistemas maiores ou instalações com disponibilidade adequada de água de resfriamento |
| Secador com trocador de calor de placas | Trocador de calor integrado e compacto | Baixa queda de pressão e eficiência energética |
| Secador com frequência variável | Ajusta a velocidade do compressor conforme a carga | Demanda variável de ar comprimido |
| Secador com baixo diferencial de pressão | Projetado para reduzir a resistência do sistema | Estações de ar comprimido com foco em eficiência energética |
A configuração correta depende das condições reais de operação, e não da ideia de que um determinado tipo seja universalmente superior aos demais.
Secadores por refrigeração com resfriamento a ar vs. resfriamento a água
O método de resfriamento é uma importante diferença de projeto.
As unidades com resfriamento a ar dissipam o calor do sistema de refrigeração para o ar ambiente. Geralmente são convenientes em locais onde há ventilação suficiente e não se deseja utilizar um circuito de água de resfriamento.
Os projetos com resfriamento a água utilizam água para remover o calor do sistema de refrigeração e podem ser apropriados para instalações maiores ou fábricas onde já exista uma fonte adequada de água de resfriamento.
A Lingyu oferece ambas as configurações em sua linha de secadores de ar por refrigeração: modelos com resfriamento a ar e com resfriamento a água.
Para instalações nas quais a construção do trocador de calor seja uma consideração prioritária, também é possível avaliar o secador de ar por refrigeração com trocador de calor casco e tubos.
Secadores de ar por refrigeração com frequência variável
A demanda de ar comprimido raramente permanece constante em todas as fábricas.
Quando a carga de produção diminui, a necessidade real de tratamento do ar pode ser significativamente menor do que a condição de pico para a qual o sistema foi projetado.
A tecnologia de frequência variável responde a essa situação ajustando a velocidade do compressor de refrigeração de acordo com a carga de tratamento.
A Série PB da Lingyu regula automaticamente a frequência de operação do compressor conforme a demanda real de tratamento de ar. O sistema de controle monitora parâmetros que incluem temperaturas do ar de entrada e saída, ponto de orvalho sob pressão, pressão do ar comprimido, temperaturas de refrigeração e pressões de refrigeração. A comunicação RS-485 é padrão nessa série.
Instalações com variações significativas na carga de ar comprimido podem, portanto, avaliar um secador de ar por refrigeração com frequência variável.
Esse tipo de controle responsivo à carga permite que a capacidade de refrigeração acompanhe as mudanças na demanda operacional, em vez de depender de uma abordagem fixa de operação em plena carga.
Por que a queda de pressão é importante?
A eficiência energética de um secador não está relacionada apenas ao consumo de eletricidade.
O ar comprimido também precisa passar por trocadores de calor, separadores, tubulações e outros componentes no interior do secador. Esses componentes geram resistência.
Se a queda de pressão se tornar excessiva, o compressor poderá precisar operar com uma pressão de descarga mais alta para manter a pressão necessária a jusante.
Isso pode aumentar o consumo total de energia do sistema de ar comprimido.
Para aplicações em que esse aspecto é particularmente importante, um secador por refrigeração com baixo diferencial de pressão pode ser relevante.
Em uma instalação, quatro secadores por refrigeração de 85 m³/min combinaram tecnologias de baixa queda de pressão e frequência variável. A pressão no terminal aumentou de 6,45 bar para 6,8 bar, enquanto a economia total de energia foi de aproximadamente 39% nas condições específicas do projeto.
Esse resultado de projeto não deve ser considerado uma economia garantida para outras instalações, pois o desempenho real depende de todo o sistema de ar comprimido e das condições operacionais.
Principais benefícios de um secador de ar por refrigeração
A principal vantagem é a remoção prática da umidade em aplicações que não exigem pontos de orvalho sob pressão extremamente baixos.
Um secador por refrigeração corretamente selecionado pode ajudar a reduzir a presença de água líquida nas tubulações a jusante, proteger equipamentos pneumáticos, melhorar a estabilidade da produção e reduzir problemas de manutenção relacionados à umidade.
Outra vantagem é que os secadores por refrigeração não exigem regeneração periódica de dessecante.
Isso torna seu princípio de funcionamento relativamente simples em comparação com a secagem por adsorção regenerativa.
No entanto, não se deve presumir automaticamente que os secadores por refrigeração consomem menos energia do que os secadores por adsorção em todas as aplicações. O consumo total de energia depende do projeto do secador, do ponto de orvalho sob pressão exigido, da vazão de ar, da queda de pressão, do método de regeneração, do perfil de carga e das horas de operação.
Secador de ar por refrigeração vs. secador de ar por adsorção
O ponto de orvalho sob pressão exigido normalmente é a distinção mais importante entre essas duas tecnologias.
Os secadores por refrigeração da Lingyu geralmente proporcionam pontos de orvalho sob pressão em torno de 2–10 °C, dependendo da série e das condições operacionais.
Os secadores de ar por adsorção são projetados para pontos de orvalho sob pressão significativamente mais baixos, com muitos sistemas dessecantes da Lingyu oferecendo −20 °C ou −40 °C, dependendo do modelo e da configuração.
Portanto, um secador por refrigeração geralmente é apropriado quando o objetivo é o controle de umidade em aplicações industriais gerais, enquanto a secagem por adsorção se torna mais relevante quando o processo exige ar comprimido substancialmente mais seco.
Para uma comparação detalhada, consulte o guia sobre secador de ar por refrigeração vs. secador de ar por adsorção.
Selecionar um ponto de orvalho sob pressão inferior ao que o processo realmente exige pode gerar custos desnecessários de investimento e operação.
Onde são utilizados os secadores de ar por refrigeração?
Os secadores por refrigeração podem atender a uma ampla variedade de aplicações industriais gerais de ar comprimido.
Na indústria automotiva e de componentes de transporte, o ar comprimido pode ser utilizado em equipamentos de montagem, ferramentas pneumáticas, automação e processos gerais de produção.
Eles também são relevantes no processamento de alimentos e bebidas, embora a qualidade necessária do ar comprimido sempre deva ser determinada de acordo com o local e a forma como o ar entra em contato com o processo ou o produto.
A fabricação de eletrônicos e semicondutores também pode utilizar secagem por refrigeração para cargas de ar comprimido de uso geral adequadas, enquanto processos mais sensíveis à umidade podem exigir secagem por adsorção.
Os secadores por refrigeração são utilizados em ambientes industriais que incluem semicondutores, eletrodomésticos, armazenamento de energia, energia fotovoltaica, fundição e produção de alumínio.
Um secador por refrigeração não substitui a filtragem
Remover a umidade não significa remover todos os contaminantes presentes no ar comprimido.
O ar comprimido pode conter água líquida, vapor de água, óleo e partículas sólidas. Portanto, um sistema completo de tratamento geralmente combina secagem e filtragem.
Para aplicações com requisitos definidos de óleo e partículas, um filtro de precisão para ar comprimido pode ser instalado como parte do sistema geral de purificação.
Essa distinção é importante porque um secador por refrigeração, por si só, não deve ser automaticamente descrito como um equipamento capaz de produzir ar comprimido de “alta pureza” ou “livre de contaminantes”.
Como escolher o secador de ar por refrigeração correto
A seleção deve ser baseada nas condições reais de operação, e não simplesmente na capacidade nominal indicada na placa do compressor.
Os principais parâmetros são a vazão máxima necessária, pressão de operação, temperatura do ar de entrada, condições ambientais ou da água de resfriamento, ponto de orvalho sob pressão exigido, queda de pressão admissível, método de resfriamento, variação de carga, requisitos de drenagem e demanda futura do sistema.
Por exemplo, a Série AH padrão da Lingyu, com resfriamento a ar, é especificada para pressão de entrada de 0,7 MPa, com faixa operacional de 0,6–1,0 MPa, temperatura nominal de entrada de 50 °C, temperatura máxima de entrada de ≤80 °C e ponto de orvalho sob pressão de 2–10 °C.
Essas condições operacionais demonstram por que simplesmente selecionar um secador “ligeiramente acima da capacidade do compressor” não é um método de dimensionamento suficiente.
Um secador que pareça suficientemente grande considerando apenas o CFM ainda pode ser dimensionado incorretamente caso a temperatura real de entrada, a pressão ou as condições ambientais sejam significativamente diferentes das condições nominais.
Eficiência energética e controles
Os secadores de ar por refrigeração modernos podem utilizar diversas abordagens para melhorar a eficiência.
Entre elas estão trocadores de calor de alta eficiência, redução da queda de pressão, drenagem automática, múltiplos compressores de refrigeração, controle automático de capacidade e operação com frequência variável.
Por exemplo, os modelos padrão de secadores por refrigeração da Lingyu de 5 a 180 m³/min utilizam uma configuração de dois compressores 1+1. O segundo compressor de refrigeração é acionado ou desligado automaticamente de acordo com a carga do sistema. O controle por PLC está disponível como opcional, enquanto contatos secos, comunicação Modbus, conectividade IoT e outras funções também podem ser configurados de acordo com os requisitos.
A Série PB amplia ainda mais a correspondência entre capacidade e carga ao ajustar continuamente a velocidade do compressor de refrigeração de acordo com a demanda real de tratamento de ar.
Portanto, os usuários que avaliam o custo de energia ao longo do ciclo de vida devem comparar não apenas a potência elétrica nominal, mas também o perfil de carga, a queda de pressão, a estratégia de controle e as horas anuais de operação.
Considerações sobre manutenção
Os secadores por refrigeração ainda exigem manutenção regular, embora não utilizem leitos dessecantes regenerativos.
Os itens típicos de manutenção podem incluir compressores de refrigeração, condensadores, evaporadores, filtros secadores, dispositivos de expansão, ventiladores, instrumentos de pressão e drenos de condensado.
Manter os trocadores de calor limpos e os drenos de condensado funcionando corretamente é particularmente importante para garantir uma remoção confiável da umidade.
Os intervalos de manutenção devem ser determinados de acordo com a configuração específica do secador, o ambiente operacional, as condições de carga e o estado do sistema de ar comprimido.
Conclusão
Um secador de ar por refrigeração remove a umidade do ar comprimido por meio de um processo controlado de resfriamento, condensação, separação, drenagem e reaquecimento.
Para muitas aplicações industriais, um ponto de orvalho sob pressão em torno de 2–10 °C proporciona um equilíbrio eficaz entre controle da umidade e eficiência operacional.
Os projetos disponíveis incluem unidades padrão com resfriamento a ar e a água, sistemas com trocadores de calor de placas, configurações de baixa queda de pressão e secadores com frequência variável projetados para se adaptar às mudanças na demanda de ar comprimido.
O melhor secador não é simplesmente o maior modelo disponível. Ele deve ser selecionado de acordo com a vazão, pressão de operação, temperatura de entrada, condições ambientais, ponto de orvalho sob pressão, queda de pressão admissível, perfil de carga, método de resfriamento e requisitos gerais de qualidade do ar comprimido.
Para uma aplicação específica, os usuários podem entrar em contato com a Lingyu e fornecer seus parâmetros operacionais para a seleção adequada do equipamento.
