Um fornecimento estável de nitrogênio é importante em muitos processos industriais nos quais a exposição ao oxigênio deve ser controlada, os produtos precisam ser protegidos contra oxidação ou é necessária uma fonte confiável de gás inerte.
Um sistema de geração de nitrogênio permite que usuários industriais produzam nitrogênio no local a partir de ar comprimido, em vez de depender totalmente de cilindros ou fornecimento de nitrogênio líquido a granel.
Para instalações com demanda regular de nitrogênio, a geração no local pode aumentar a independência de fornecimento e a flexibilidade operacional. No entanto, o sistema correto deve ser selecionado de acordo com a pureza necessária do nitrogênio, vazão, condições do ar de alimentação, horas de operação e requisitos reais do processo.

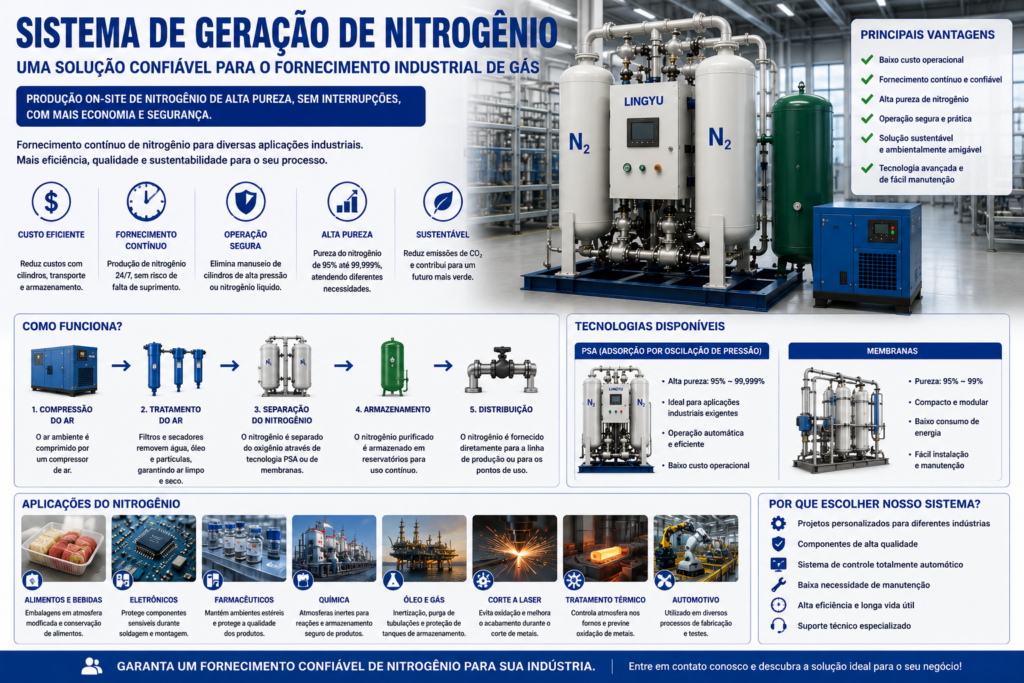

O que é um sistema de geração de nitrogênio?
Um sistema de geração de nitrogênio separa o nitrogênio do ar atmosférico para fornecer um suprimento controlado de nitrogênio no ponto de uso.
A Lingyu utiliza Adsorção por Oscilação de Pressão, ou PSA, em seus sistemas industriais de geração de nitrogênio.
O sistema PSA contém dois vasos de adsorção preenchidos com peneira molecular de carbono, ou CMS. As torres alternam entre adsorção e regeneração, permitindo a geração contínua de nitrogênio.
O gerador pode ser integrado a compressores, secadores, filtros, reservatórios de nitrogênio, sistemas de controle e equipamentos de distribuição a jusante para formar um sistema completo de fornecimento de nitrogênio no local.
Para uma explicação detalhada do processo de separação, consulte como funciona a geração de nitrogênio por PSA.

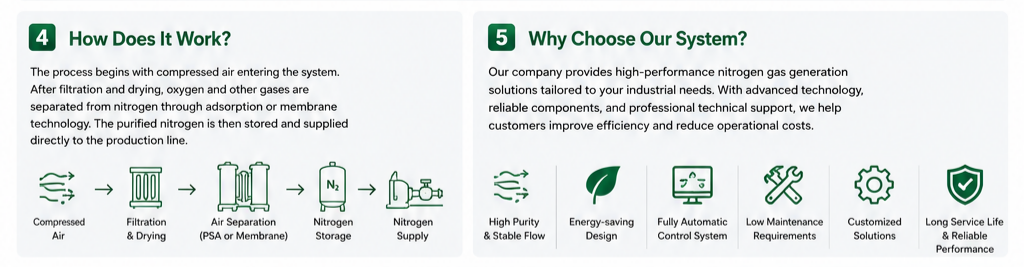

Como funciona um sistema de geração de nitrogênio?
O processo de geração de nitrogênio começa com o ar ambiente e inclui compressão, tratamento do ar, adsorção, regeneração e comutação automática das torres.
1. Fornecimento de ar comprimido
O ar ambiente é primeiro comprimido até a pressão exigida pelo sistema PSA.
O gerador de nitrogênio PSA da Lingyu opera com:
- Pressão do ar de entrada: 0,5–0,8 MPa
- Temperatura do ar de entrada: ≤40 °C
A estabilidade da pressão e da temperatura do ar de alimentação é importante porque variações nas condições de entrada podem afetar a capacidade de produção de nitrogênio e o desempenho da separação.
2. Tratamento do ar comprimido
O ar comprimido deve ser limpo e seco antes de entrar nas torres de adsorção.
O pré-tratamento típico pode incluir:
- Separação de umidade
- Secagem do ar comprimido
- Filtração para remoção de óleo
- Filtração de partículas
- Drenagem de condensado
O tratamento adequado do ar de alimentação ajuda a proteger a peneira molecular de carbono, as válvulas pneumáticas e outros componentes do sistema.
Para uma explicação mais ampla dessa etapa, consulte os principais componentes de um sistema de purificação de ar comprimido.
3. Adsorção de oxigênio
O ar comprimido tratado entra em um dos dois vasos de adsorção.
A peneira molecular de carbono adsorve preferencialmente as moléculas de oxigênio, enquanto o nitrogênio atravessa o leito de adsorção e é coletado como gás produzido.
4. Regeneração
Enquanto uma torre produz nitrogênio, a segunda é despressurizada e libera o oxigênio anteriormente adsorvido.
No processo PSA, uma pequena quantidade de gás de purga de nitrogênio auxilia a regeneração.
5. Comutação automática das torres
Quando a torre de adsorção ativa atinge sua capacidade predeterminada, o sistema muda automaticamente o modo de operação.
A torre regenerada começa a produzir nitrogênio, enquanto a torre saturada entra em regeneração.
Esse processo alternado permite a produção contínua de nitrogênio sob controle por PLC.
Qual pureza de nitrogênio o sistema pode fornecer?
A pureza do nitrogênio deve sempre ser selecionada de acordo com a necessidade real do processo.
A linha de geradores de nitrogênio PSA da Lingyu oferece pureza de 95% a 99,999%, dependendo da configuração do sistema.
Uma pureza maior não é automaticamente a opção mais econômica.
À medida que os requisitos de pureza se tornam mais rigorosos, o sistema normalmente precisa remover mais oxigênio, o que afeta a demanda de ar de alimentação, a recuperação de nitrogênio, o dimensionamento do equipamento e a economia operacional.
Portanto, um bom processo de seleção deve começar pela concentração máxima permitida de oxigênio, e não simplesmente pela maior pureza de nitrogênio disponível.
Para uma comparação mais detalhada entre pureza, capacidade e dimensionamento, consulte o guia de seleção de geradores de nitrogênio PSA.
Purificação de nitrogênio de alta pureza
Quando um processo exige teor residual de oxigênio excepcionalmente baixo, pode ser utilizada uma etapa adicional de purificação após o estágio PSA principal.
O sistema de purificação por desoxigenação à base de carbono da Lingyu foi projetado para elevar nitrogênio com aproximadamente 99,9% de pureza para ≥99,999%.
O oxigênio residual é removido por meio de uma reação de desoxigenação à base de carbono, seguida por remoção adicional de CO₂, desidratação profunda e filtração de precisão.
Isso oferece uma rota tecnicamente adequada para aplicações que exigem nitrogênio de pureza muito elevada, sem presumir que todo gerador de nitrogênio deva simplesmente operar na maior pureza disponível.
O processo completo de geração e purificação de nitrogênio deve ser selecionado de acordo com a qualidade final necessária do gás, vazão, condições de operação e requisitos do processo.
Principais vantagens da geração de nitrogênio no local
Produção contínua de nitrogênio
As duas torres de adsorção alternam entre produção e regeneração, permitindo um fornecimento contínuo de gás.
O controle automático coordena os ciclos das torres para manter a produção de nitrogênio nas condições de operação necessárias.
Menor dependência de gás fornecido externamente
A produção no local pode reduzir a dependência da substituição regular de cilindros ou de entregas externas de nitrogênio.
Isso pode ser especialmente útil para plantas com consumo constante ou elevado de nitrogênio.
Pureza de nitrogênio selecionável
O sistema pode ser configurado de acordo com as necessidades reais do processo, em vez de fornecer a mesma pureza para todas as aplicações.
A linha PSA da Lingyu cobre purezas de nitrogênio de 95%–99,999%.
Monitoramento e proteção automáticos
O gerador de nitrogênio PSA da Lingyu inclui:
- Partida e parada automáticas
- Válvulas pneumáticas controladas por PLC
- Monitoramento on-line da pureza do nitrogênio
- Monitoramento on-line de vazão
- Alarmes para nitrogênio fora da especificação
- Proteção por desligamento automático
- Compactação da CMS
- Monitoramento digital por tela sensível ao toque
Essas funções permitem uma operação automática enquanto as principais condições do sistema são monitoradas.
Integração com a infraestrutura existente de ar comprimido
Quando uma planta já possui ar comprimido tratado em quantidade suficiente, um gerador de nitrogênio PSA pode ser integrado ao sistema existente de utilidades.
A instalação completa ainda deve ser avaliada para garantir pressão e vazão adequadas do ar de alimentação, bem como secagem, filtração e armazenamento suficientes.
Aplicações dos sistemas de geração de nitrogênio
A geração de nitrogênio pode atender a uma ampla variedade de aplicações industriais.
Alimentos e bebidas
O nitrogênio pode ser utilizado quando a redução da exposição ao oxigênio ajuda a proteger produtos ou manter uma atmosfera controlada.
A pureza e a vazão devem ser selecionadas de acordo com os requisitos específicos de embalagem ou produção.
Fabricação de eletrônicos e semicondutores
O nitrogênio pode ser utilizado em ambientes de produção nos quais o controle da oxidação ou de atmosferas controladas seja importante.
A qualidade necessária do gás depende do processo específico e do nível permitido de oxigênio residual.
Produção farmacêutica
O nitrogênio pode ser utilizado em blanketing, purga, ambientes controlados de produção e outros requisitos de fabricação.
Processos que exigem teor residual de oxigênio excepcionalmente baixo podem necessitar de nitrogênio PSA de alta pureza ou de uma etapa adicional de purificação.
Processamento químico e petroquímico
O nitrogênio é amplamente utilizado quando é necessária uma atmosfera inerte para armazenamento, controle de reações, purga ou proteção de processos.
O sistema deve ser selecionado de acordo com a pressão, pureza, vazão e requisitos de segurança reais do processo.
Petróleo, gás, offshore e setor marítimo
O nitrogênio pode ser utilizado em inertização, blanketing, purga e operações relacionadas.
A configuração do sistema deve considerar o ambiente específico de operação, as utilidades disponíveis, os requisitos aplicáveis e o perfil de consumo de nitrogênio.
Corte a laser e fabricação de metais
O nitrogênio pode servir como gás auxiliar em determinados processos de corte nos quais a oxidação precisa ser controlada.
Para essa aplicação, consulte o fornecimento de nitrogênio para corte a laser.
Setor automotivo e manufatura em geral
O nitrogênio pode ser utilizado em determinados processos de tratamento térmico, fabricação, testes e atmosfera controlada.
A pureza e a capacidade devem ser adequadas ao requisito específico de produção, em vez de aplicar uma única especificação a todos os processos industriais.
O que torna um sistema de geração de nitrogênio eficiente?
A eficiência depende de mais do que apenas o consumo elétrico do gerador.
Os fatores importantes incluem:
- Pureza de nitrogênio necessária
- Recuperação de nitrogênio
- Consumo de ar de alimentação
- Consumo de energia do compressor
- Queda de pressão
- Energia utilizada por secadores e filtração
- Estratégia de controle do sistema
- Armazenamento de nitrogênio
- Carga real de operação
Por exemplo, especificar uma pureza de nitrogênio significativamente maior do que a exigida pelo processo pode aumentar a demanda de ar de alimentação e afetar a recuperação de nitrogênio.
Da mesma forma, uma queda de pressão excessiva nos equipamentos de tratamento a montante pode aumentar a pressão que o compressor precisa produzir para manter as condições exigidas na entrada do sistema PSA.
Portanto, a eficiência do sistema deve ser avaliada considerando o compressor, os equipamentos de tratamento de ar, o gerador de nitrogênio, o reservatório, os controles e o perfil real de demanda.
Como escolher o sistema de geração de nitrogênio adequado
O sistema correto depende da aplicação e não de uma única especificação universal.
Pureza do nitrogênio
Determine primeiro a concentração aceitável de oxigênio.
Evite especificar uma pureza superior àquela realmente exigida pelo processo.
Vazão de nitrogênio
Calcule o consumo normal e de pico, incluindo:
- Demanda normal de operação
- Demanda de pico
- Usuários simultâneos
- Requisitos de purga
- Crescimento futuro da capacidade
O gerador deve ser dimensionado para condições reais de operação, e não apenas para a demanda nominal.
Capacidade do ar de alimentação
O sistema de ar comprimido deve fornecer ar tratado suficiente sem comprometer outras operações da planta.
Portanto, a disponibilidade de ar de alimentação deve ser verificada considerando tanto a demanda do gerador quanto a de outros consumidores de ar comprimido.
Pressão e temperatura de operação
As condições de operação PSA da Lingyu incluem:
- Pressão de entrada: 0,5–0,8 MPa
- Temperatura do ar de entrada: ≤40 °C
As condições reais do local devem ser avaliadas ao selecionar a capacidade do sistema.
Armazenamento de nitrogênio
O tamanho do reservatório deve considerar as variações de demanda, a estratégia de controle do gerador, o consumo de pico e o padrão de operação.
Um tamanho universal de reservatório não deve ser aplicado a todos os sistemas de nitrogênio.
Controles e monitoramento
Pureza, vazão, pressão, alarmes e estado do sistema devem estar visíveis e ser monitorados durante a operação.
As funções necessárias de comunicação e monitoramento remoto devem ser selecionadas de acordo com o sistema de automação da planta.
Custo total de propriedade
Considere mais do que apenas o preço de compra do equipamento.
Os fatores relevantes incluem:
- Energia do compressor
- Tratamento do ar de alimentação
- Condição da CMS
- Filtros
- Manutenção
- Armazenamento
- Peças de reposição
- Horas de operação
Um sistema corretamente dimensionado, que produza apenas a pureza realmente necessária, pode oferecer melhor economia a longo prazo do que um sistema superdimensionado projetado para uma pureza desnecessariamente elevada.

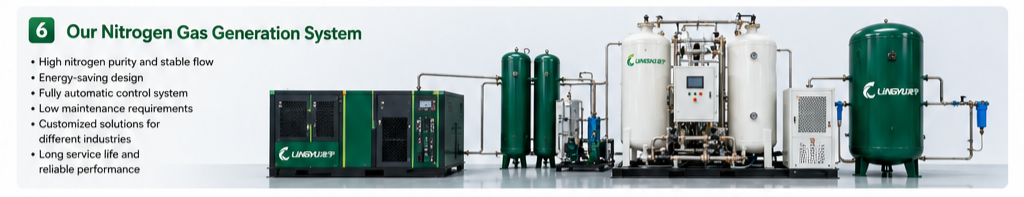

Por que considerar a geração de nitrogênio PSA da Lingyu?
O sistema de geração de nitrogênio PSA da Lingyu utiliza:
- Duas torres de adsorção
- Peneira molecular de carbono
- Controle automático por PLC
- Monitoramento on-line da pureza do nitrogênio
- Monitoramento de vazão
- Proteção contra nitrogênio fora da especificação
- Compactação automática da CMS
- Tela sensível ao toque para operação e monitoramento
O sistema oferece pureza de nitrogênio de 95% a 99,999%, com faixa de pressão do ar de entrada de 0,5–0,8 MPa e temperatura do ar de entrada de ≤40 °C.
Essas características permitem que o gerador de nitrogênio seja configurado de acordo com a pureza necessária do gás, capacidade, condições do ar de alimentação e demanda do processo.
Conclusão
Um sistema de geração de nitrogênio fornece uma fonte de nitrogênio no local para processos industriais que exigem um fornecimento confiável e controlado de gás.
A tecnologia de geração de nitrogênio da Lingyu utiliza Adsorção por Oscilação de Pressão com peneira molecular de carbono e duas torres de adsorção.
O sistema alterna automaticamente entre adsorção e regeneração, permitindo a produção contínua de nitrogênio enquanto monitora pureza, vazão, pressão e estado de operação.
A linha PSA da Lingyu oferece pureza de nitrogênio de 95% a 99,999%, com pressão do ar de entrada de 0,5–0,8 MPa e temperatura do ar de entrada de ≤40 °C.
Quando é necessária uma pureza muito elevada de nitrogênio, uma etapa adicional de purificação pode elevar nitrogênio com aproximadamente 99,9% de pureza para ≥99,999%, em vez de depender exclusivamente do estágio principal de separação PSA.
O sistema correto deve ser selecionado de acordo com a pureza necessária do nitrogênio, vazão, capacidade do ar de alimentação, condições de operação, requisitos de armazenamento, necessidades de controle e custo operacional a longo prazo.
Para requisitos específicos de pureza, capacidade e configuração do sistema, entre em contato com a Lingyu para suporte técnico.
