Para embarcações que operam longe da costa, sistemas auxiliares confiáveis são essenciais. O nitrogênio pode ser utilizado a bordo quando é necessária uma atmosfera inerte e com baixo teor de oxigênio para proteção de processos, armazenamento, purga ou outras operações marítimas.
Um gerador de nitrogênio para embarcações com dois motores produz nitrogênio a bordo a partir de ar comprimido, reduzindo a dependência de cilindros ou nitrogênio líquido fornecidos externamente.
Para os operadores marítimos, os fatores mais importantes não são simplesmente a máxima pureza do nitrogênio. A pureza necessária, a vazão, a pressão de operação, o espaço disponível para instalação, a qualidade do ar comprimido, a confiabilidade do controle e a utilização real a bordo devem ser avaliados em conjunto.
Por que o nitrogênio é utilizado a bordo de embarcações?
O nitrogênio é valorizado porque é quimicamente estável em muitas condições de operação e pode ser utilizado para reduzir a concentração de oxigênio em um espaço ou processo controlado.
Dependendo do projeto da embarcação e dos requisitos operacionais, o nitrogênio a bordo pode atender a aplicações como:
- Inertização
- Purga
- Blanketing
- Proteção de processos
- Proteção de equipamentos
- Controle da atmosfera em sistemas de armazenamento
Em ambientes relacionados a hidrocarbonetos, a redução da concentração de oxigênio pode ajudar a criar condições menos favoráveis à combustão. No entanto, a concentração efetiva de nitrogênio, o limite de oxigênio, a pressão, a vazão e os requisitos de segurança devem ser definidos pelo projetista da embarcação, pela especificação do sistema, pelas regras de classificação aplicáveis e pelas regulamentações marítimas pertinentes.

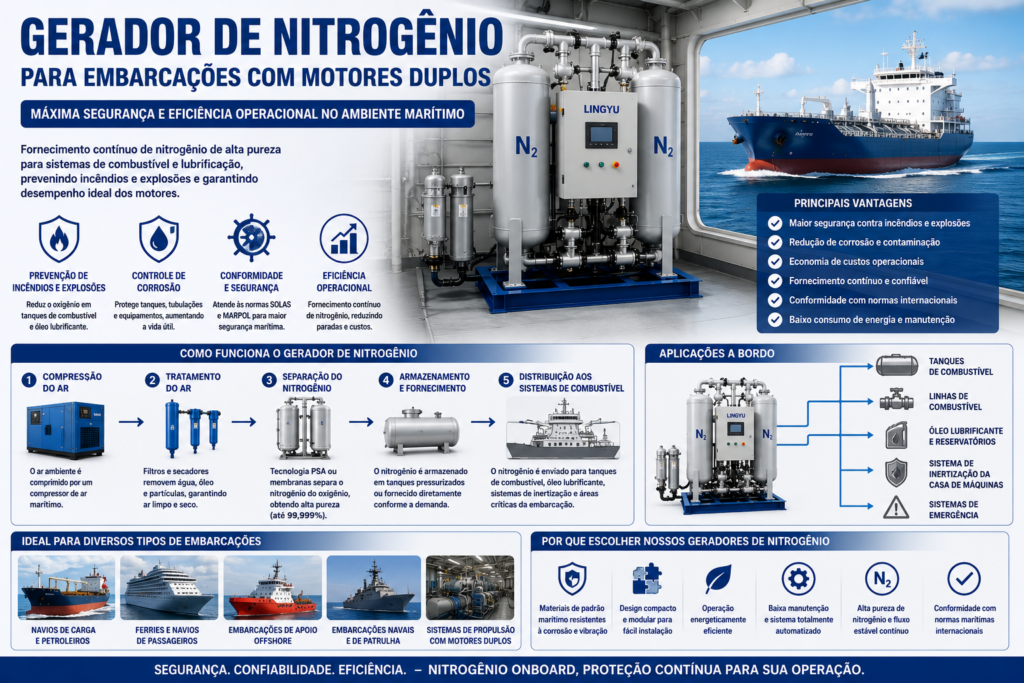

Como funciona um gerador de nitrogênio PSA a bordo?
Um gerador de nitrogênio PSA utiliza ar comprimido como gás de alimentação e separa o nitrogênio do oxigênio por meio de peneira molecular de carbono, ou CMS.
O processo baseia-se em Adsorção por Oscilação de Pressão e normalmente utiliza dois vasos de adsorção que alternam entre a produção de nitrogênio e a regeneração.
1. Fornecimento de ar comprimido
O gerador de nitrogênio precisa primeiro de um fornecimento estável de ar comprimido.
Para o gerador de nitrogênio PSA da Lingyu, as condições padrão de operação incluem:
- Pressão do ar de entrada: 0,5–0,8 MPa
- Temperatura do ar de entrada: ≤40 °C
- Temperatura ambiente: ≤40 °C
Essas condições são importantes porque a capacidade de geração e a pureza do nitrogênio dependem da qualidade e da condição do ar de alimentação.
2. Tratamento do ar comprimido
Antes de entrar nas torres de adsorção, o ar deve ser devidamente tratado.
Água, óleo e partículas podem afetar as válvulas, a peneira molecular de carbono e o desempenho geral da separação.
Por isso, uma linha típica de tratamento pode incluir:
- Separação de umidade
- Secagem do ar comprimido
- Remoção de óleo
- Filtração de partículas
Os filtros de precisão para ar comprimido podem ser organizados em diferentes estágios de filtração de acordo com os requisitos de remoção de partículas e óleo.
Para uma explicação mais ampla sobre o tratamento a montante, consulte os principais componentes da purificação de ar comprimido.
3. Separação de nitrogênio por PSA
O gerador PSA contém dois vasos de pressão preenchidos com peneira molecular de carbono.
O ar comprimido entra em uma das torres de adsorção. A CMS adsorve preferencialmente o oxigênio, enquanto o nitrogênio atravessa o leito como gás produzido.
Ao mesmo tempo, a segunda torre é despressurizada e regenerada.
Quando a primeira torre atinge sua capacidade de adsorção predeterminada, o sistema de controle comuta as torres. A segunda torre começa a produzir nitrogênio enquanto a primeira é regenerada.
Esse processo alternado permite a produção contínua de nitrogênio sob controle automático por PLC.
Para uma explicação mais detalhada do processo de separação, consulte como a geração de nitrogênio PSA utiliza peneira molecular de carbono.
4. Monitoramento e controle do nitrogênio
A estabilidade da qualidade do nitrogênio é especialmente importante em sistemas não assistidos ou operados continuamente.
O sistema PSA da Lingyu pode incorporar:
- Comutação automática dos ciclos de operação
- Válvulas pneumáticas controladas por PLC
- Monitoramento em tempo real da pureza do nitrogênio
- Monitoramento de vazão em tempo real
- Alarme e proteção para nitrogênio fora da especificação
- Compactação automática da CMS
- Monitoramento por tela sensível ao toque de pressão, pureza, vazão e estado de operação
Essas funções ajudam os operadores a identificar condições anormais antes que nitrogênio fora da especificação seja fornecido aos equipamentos a jusante.
5. Armazenamento e distribuição de nitrogênio
Dependendo do projeto do sistema, o nitrogênio produzido pode ser enviado diretamente ao ponto de uso ou armazenado em um reservatório para proporcionar capacidade de amortecimento.
Um reservatório pode ajudar a equilibrar variações de curto prazo entre a produção do gerador e a demanda de nitrogênio.
O volume de armazenamento e a pressão de distribuição devem ser determinados de acordo com o perfil real de consumo de nitrogênio da embarcação, em vez de utilizar um tamanho universal de reservatório.
Qual pureza de nitrogênio um sistema PSA pode fornecer?
O gerador de nitrogênio PSA da Lingyu oferece uma faixa de pureza de nitrogênio de 95%–99,999%.
Diferentes níveis de pureza exigem diferentes quantidades de ar de alimentação e afetam a recuperação de nitrogênio e a eficiência operacional.
Para muitas aplicações de inertização, uma pureza desnecessariamente elevada pode aumentar o tamanho do sistema e o consumo de ar comprimido sem proporcionar benefício operacional.
Portanto, a pureza deve ser selecionada de acordo com a concentração de oxigênio necessária no ponto de uso.
Por que a qualidade do ar de alimentação é importante no mar?
Um gerador de nitrogênio PSA só é tão confiável quanto o ar comprimido que recebe.
Ambientes marítimos podem envolver alta umidade, variações de temperatura, operação contínua e acesso limitado para manutenção.
Se umidade ou óleo em excesso entrarem no sistema de adsorção, a estabilidade da produção de nitrogênio poderá se deteriorar.
Os principais parâmetros do ar de alimentação a monitorar incluem:
- Condição da descarga do compressor
- Pressão de entrada
- Temperatura de entrada
- Desempenho do secador
- Pressão diferencial dos filtros
- Drenagem de condensado
- Arraste de óleo
A especificação operacional do gerador de nitrogênio PSA inclui um ponto de orvalho do nitrogênio de ≤−40 °C.
Por isso, um sistema de tratamento de ar comprimido a montante corretamente projetado é uma parte importante da geração estável de nitrogênio.
Principais vantagens da geração de nitrogênio a bordo
Disponibilidade contínua de nitrogênio
Um sistema PSA instalado a bordo pode gerar nitrogênio sempre que houver ar comprimido e energia elétrica adequados disponíveis.
Isso reduz a dependência do reabastecimento de cilindros de nitrogênio nos portos.
Pureza ajustável
O gerador pode ser selecionado de acordo com os requisitos reais de pureza, em vez de produzir automaticamente a maior pureza possível.
Uma faixa de pureza de nitrogênio de 95%–99,999% permite adequar o sistema de forma mais precisa à aplicação.
Operação automatizada
A comutação das torres controlada por PLC, o monitoramento de pureza e vazão, os alarmes e as funções automáticas de proteção ajudam a reduzir a necessidade de intervenção manual rotineira.
Produção contínua
As duas torres de adsorção operam alternadamente, permitindo que uma torre realize a adsorção enquanto a outra é regenerada.
Isso possibilita uma produção contínua de nitrogênio, em vez de uma produção apenas em lotes.
Menor dependência do fornecimento externo de nitrogênio
Produzir nitrogênio a partir de ar comprimido pode reduzir a dependência logística da entrega de nitrogênio em cilindros, especialmente durante viagens longas ou operações longe da costa.
O que considerar ao selecionar um gerador de nitrogênio marítimo?
Um sistema marítimo de nitrogênio deve ser dimensionado de acordo com os requisitos reais de operação da embarcação, e não apenas com base na quantidade de motores.
Pureza de nitrogênio necessária
Determine primeiro o teor máximo permitido de oxigênio no ponto de uso.
Não selecione nitrogênio com pureza de 99,999% a menos que o processo realmente exija esse nível.
Vazão de nitrogênio
Calcule:
- Consumo normal
- Consumo de pico
- Demanda de purga
- Usuários simultâneos
- Expansão futura
O gerador deve ser dimensionado de acordo com o maior requisito operacional realista.
Ar comprimido disponível
O sistema de alimentação de ar deve fornecer pressão e vazão suficientes sem interferir em outros consumidores de ar comprimido a bordo.
A faixa padrão de operação PSA da Lingyu especifica pressão do ar de alimentação de 0,5–0,8 MPa.
Temperatura do ar de alimentação
Uma temperatura de alimentação excessiva pode afetar o desempenho da adsorção.
A temperatura especificada do ar de entrada é de ≤40 °C.
Espaço para instalação
As salas de máquinas das embarcações costumam ter espaço limitado para instalação. Portanto, dimensões do equipamento, espaço de acesso, disposição do reservatório, filtração e layout das tubulações devem ser considerados desde as etapas iniciais do projeto.
Controles e monitoramento
Para operações marítimas, funções úteis podem incluir:
- Exibição da pureza
- Monitoramento de vazão
- Monitoramento de pressão
- Saída de alarmes
- Proteção por desligamento automático
- Comunicação com PLC
- Integração remota de status
A configuração final de monitoramento e comunicação deve ser selecionada de acordo com os requisitos de automação da embarcação.
Opções de nitrogênio de alta pureza
Para aplicações que exigem teor residual de oxigênio excepcionalmente baixo, o nitrogênio PSA convencional pode ser seguido por uma etapa adicional de purificação.
Um sistema de purificação por desoxigenação à base de carbono pode elevar nitrogênio de aproximadamente 99,9% para ≥99,999%, reduzindo o oxigênio residual por meio de uma etapa adicional de purificação.
Isso é tecnicamente diferente de presumir que todo sistema PSA deve operar na maior pureza disponível.
Quando uma pureza muito elevada for realmente necessária, todo o processo de geração e purificação de nitrogênio deve ser avaliado de acordo com a aplicação.
Prioridades de manutenção para um sistema PSA de nitrogênio a bordo
A operação confiável a bordo depende significativamente de inspeções rotineiras.
Os operadores devem verificar regularmente:
- Qualidade do ar de alimentação
- Desempenho do secador
- Condição dos filtros
- Drenos de condensado
- Válvulas pneumáticas
- Leituras de pressão
- Pureza do nitrogênio
- Vazão de nitrogênio
- Alarmes
- Condição da CMS
O sistema PSA da Lingyu inclui compactação automática da CMS para ajudar a manter a densidade de enchimento e reduzir a pulverização provocada pelo movimento do leito.
Registros históricos de pureza, vazão, pressão e horas de operação também podem ajudar a identificar uma deterioração gradual do desempenho antes que ela provoque uma interrupção.
Considerações de segurança e conformidade marítima
O nitrogênio é amplamente utilizado em aplicações de inertização, mas a conformidade do sistema marítimo deve ser avaliada para a embarcação, a configuração do equipamento e a função específica pretendida.
As considerações relevantes podem incluir:
- Tipo de embarcação
- Requisitos do Estado de bandeira
- Regras da sociedade classificadora
- Requisitos aplicáveis da IMO
- Tipo de combustível ou carga
- Classificação de áreas
- Função real do sistema de nitrogênio
As certificações e aprovações marítimas necessárias devem ser confirmadas para o projeto e a configuração específicos do equipamento antes da instalação.
Uma afirmação genérica de que um gerador de nitrogênio atende automaticamente a todos os requisitos marítimos não deve substituir a análise específica de engenharia e certificação do projeto.
Por que considerar a Lingyu para um sistema de nitrogênio a bordo?
A plataforma de geradores de nitrogênio PSA da Lingyu utiliza peneira molecular de carbono e duas torres de adsorção para fornecer produção contínua de nitrogênio.
Os principais parâmetros de operação incluem:
- Pureza do nitrogênio: 95%–99,999%
- Pressão do ar de entrada: 0,5–0,8 MPa
- Temperatura do ar de entrada: ≤40 °C
- Temperatura ambiente: ≤40 °C
- Ponto de orvalho do nitrogênio: ≤−40 °C
O sistema utiliza operação automática baseada em PLC e pode monitorar pureza, vazão, pressão e estado de operação do nitrogênio, além de fornecer funções de alarme e proteção.
Conclusão
Um gerador de nitrogênio para embarcações com dois motores pode fornecer uma fonte contínua de nitrogênio a bordo para aplicações que exigem uma atmosfera controlada com baixo teor de oxigênio.
Para uma operação confiável, o sistema deve ser selecionado de acordo com a pureza necessária do nitrogênio, demanda de vazão, disponibilidade de ar comprimido, temperatura de entrada, requisitos de armazenamento, estratégia de controle, espaço para instalação e requisitos marítimos aplicáveis.
A tecnologia de geração de nitrogênio PSA da Lingyu utiliza peneira molecular de carbono, duas torres de adsorção, controle automático por PLC e monitoramento em tempo real da pureza e da vazão para fornecer nitrogênio com níveis de pureza selecionáveis de 95% a 99,999%.
Para um projeto específico de embarcação, a configuração final do sistema deve ser desenvolvida com base na demanda real de nitrogênio e nas condições de operação a bordo, em vez de presumir que todas as aplicações marítimas exigem a mesma pureza, capacidade ou especificação de conformidade.
Para dimensionamento específico do projeto e requisitos técnicos, entre em contato com a Lingyu.
