As operações de mineração frequentemente enfrentam condições de abastecimento desafiadoras. Locais remotos, longas rotas de transporte, cronogramas de produção intensivos e ambientes operacionais difíceis podem tornar o fornecimento externo de gases industriais menos conveniente de administrar.
Para minas com demanda regular de nitrogênio, um gerador de nitrogênio para mineração instalado no local pode fornecer gás produzido localmente para determinadas aplicações de inertização, purga, manutenção, suporte a processos e equipamentos.
A principal vantagem não é simplesmente “produzir nitrogênio no local”. Um sistema bem projetado pode reduzir a dependência de entregas externas e proporcionar à mina um controle mais direto sobre a pureza, a vazão, o armazenamento e a disponibilidade do nitrogênio.
Para uma visão mais ampla desse setor, consulte as soluções da Lingyu para mineração.
Por que o nitrogênio pode ser útil nas operações de mineração
O nitrogênio não sustenta a combustão e é relativamente pouco reativo em muitas condições industriais normais.
Isso o torna útil quando uma operação de mineração precisa reduzir a exposição ao oxigênio, purgar equipamentos, manter um ambiente gasoso controlado ou fornecer uma fonte de gás limpa para um processo definido.
No entanto, o nitrogênio não deve ser tratado como uma solução universal para prevenção de incêndios ou segurança. A concentração necessária de oxigênio, a vazão do gás, o método de monitoramento, a ventilação e o procedimento operacional dependem da aplicação específica e do projeto de segurança da mina.
O nitrogênio também pode deslocar o oxigênio respirável, portanto, seu uso em espaços fechados exige controles de engenharia e procedimentos adequados no local.

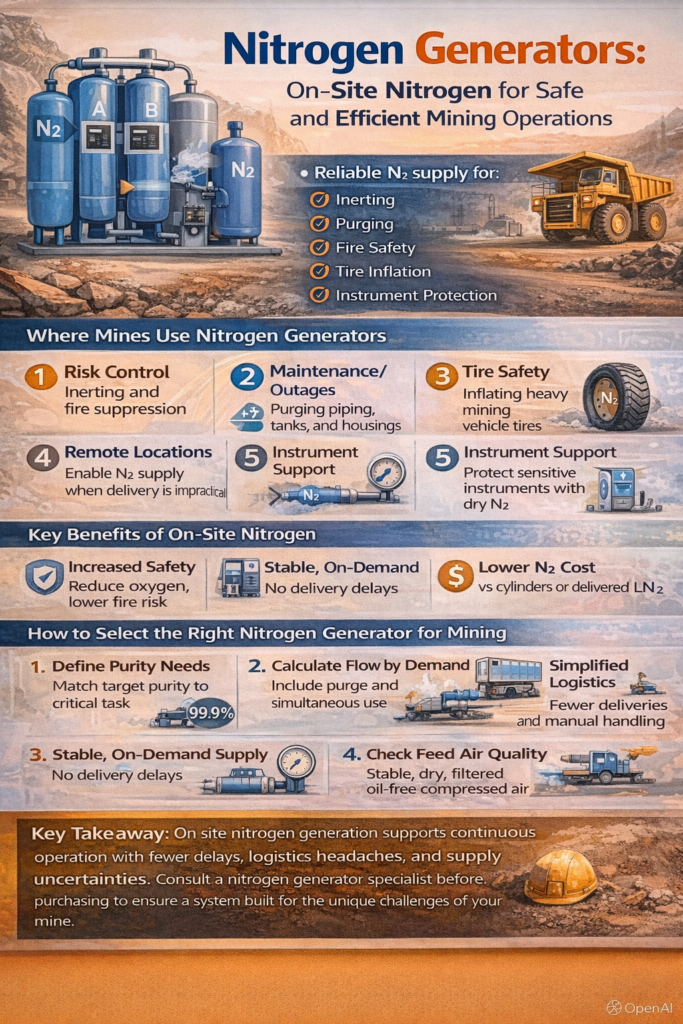

Aplicações comuns do nitrogênio em áreas de mineração
Inertização e controle de oxigênio
O nitrogênio pode ser utilizado em determinados sistemas fechados, tanques, equipamentos de processo ou espaços controlados nos quais seja necessário reduzir a concentração de oxigênio.
A pureza necessária do nitrogênio e o volume total de gás dependem de fatores como a concentração inicial de oxigênio, a condição desejada, o volume do equipamento, o método de distribuição do gás e o tempo de inertização permitido.
Purga de equipamentos e linhas
A purga pode ser uma das aplicações de nitrogênio mais exigentes porque frequentemente gera picos de consumo de curta duração.
O nitrogênio pode ser utilizado para deslocar o ar ou gases residuais do processo de:
- Tubulações
- Tanques
- Recipientes
- Carcaças
- Equipamentos de processo
antes da partida, após a parada ou durante a manutenção.
O dimensionamento deve, portanto, considerar o volume de purga e o tempo necessário para sua conclusão, em vez de se basear apenas no consumo médio diário de nitrogênio.
Suporte a equipamentos e instrumentos
Alguns processos ou instrumentos de mineração podem exigir gás com teor controlado de oxigênio ou umidade.
A especificação exata deve ser definida pelo fabricante do equipamento ou pelos requisitos do processo, e não por um valor genérico de “nitrogênio para mineração”.
Enchimento de pneus
O nitrogênio também é utilizado, em alguns casos, em programas de enchimento de pneus de veículos pesados.
Se o enchimento de pneus for uma parte importante do projeto, seus requisitos de vazão, pressão, frequência de manutenção e armazenamento devem ser incluídos separadamente no cálculo de dimensionamento.
Gerenciamento do risco de incêndio
Algumas operações de mineração podem utilizar nitrogênio como parte de uma estratégia de engenharia para controle de oxigênio ou gerenciamento do risco de incêndio.
Essa aplicação é altamente específica de cada local.
Um gerador de nitrogênio não deve ser descrito como um equipamento que automaticamente “evita incêndios em minas”. A estratégia completa pode envolver monitoramento de gases, ventilação, isolamento, controles de processo, procedimentos de emergência e outras medidas de proteção definidas por profissionais qualificados de engenharia de segurança em mineração.

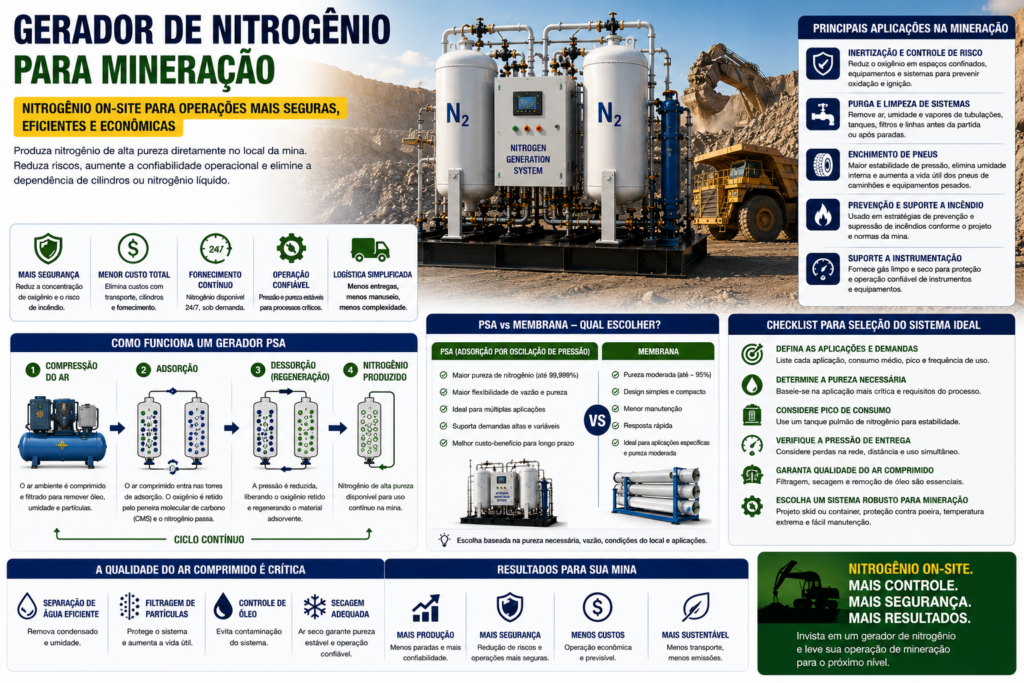

Como funciona um gerador de nitrogênio PSA
Os geradores de nitrogênio da Lingyu utilizam a tecnologia de Adsorção por Variação de Pressão (Pressure Swing Adsorption — PSA).
O gerador contém duas torres de adsorção preenchidas com peneira molecular de carbono (Carbon Molecular Sieve — CMS). O oxigênio é adsorvido preferencialmente do ar comprimido, enquanto o nitrogênio atravessa o leito de adsorção como gás produzido.
Enquanto uma torre produz nitrogênio, a outra é despressurizada e regenerada. Em seguida, as duas torres alternam automaticamente sob controle por PLC, permitindo a produção contínua de nitrogênio.
Para uma explicação técnica mais detalhada, consulte como funciona a geração de nitrogênio por PSA.
As configurações disponíveis podem ser consultadas na linha de geradores industriais de nitrogênio da Lingyu.
De que pureza de nitrogênio uma mina precisa?
Não existe uma pureza universal de nitrogênio para mineração.
Os geradores de nitrogênio PSA da Lingyu oferecem pureza de aproximadamente 95% a 99,999%, com diversas configurações disponíveis, em vez de uma única especificação fixa.
A pureza correta depende do processo.
Uma purga de equipamento pode apresentar requisitos de oxigênio residual diferentes daqueles de um ambiente de processo sensível ou de outra aplicação de controle de oxigênio.
Isso significa que o comprador deve definir:
Primeiro, o teor máximo permitido de oxigênio; depois, a pureza do nitrogênio.
Escolher uma pureza desnecessariamente elevada pode afetar a capacidade de produção de nitrogênio e o consumo de ar comprimido.
Para uma estrutura mais completa de dimensionamento, consulte o guia de especificações de geradores de nitrogênio.
Dimensione para a demanda de pico, não apenas para o consumo médio
A demanda de nitrogênio em mineração pode ser intermitente.
Um local pode apresentar consumo contínuo relativamente baixo, mas exigir grandes quantidades de nitrogênio durante atividades de manutenção, purga ou atendimento simultâneo de diferentes pontos de uso.
O sistema deve, portanto, considerar:
- Demanda contínua normal
- Demanda máxima simultânea
- Duração do pico
- Volumes de purga
- Padrões operacionais por turno
- Expansão futura
Um tanque pulmão de nitrogênio pode ajudar a atender demandas de curta duração superiores à produção instantânea do gerador.
No entanto, um tanque pulmão não resolve automaticamente um sistema subdimensionado. A produção do gerador, a pressão de armazenamento, o volume útil do tanque, a vazão de pico e a duração do pico precisam ser calculados em conjunto.
A pressão de fornecimento é importante em grandes áreas de mineração
Grandes operações de mineração podem apresentar longas distâncias de distribuição e vários pontos de uso.
A pressão necessária do nitrogênio deve, portanto, ser especificada no usuário final, e não apenas no gerador.
Os cálculos de pressão podem precisar considerar:
- Comprimento da tubulação
- Diâmetro da tubulação
- Diferença de elevação
- Reguladores
- Válvulas e filtros
- Consumo simultâneo
- Usuários individuais de alta pressão
Os dados operacionais padrão da Lingyu especificam pressão de entrada de ar comprimido de 0,5–0,8 MPa para o sistema PSA. Essa é uma condição de alimentação do gerador e não deve ser confundida com a pressão necessária do nitrogênio em uma aplicação de mineração a jusante.
Se um usuário exigir pressão substancialmente superior à do restante do sistema, pode ser avaliado o aumento de pressão a jusante ou o armazenamento local, em vez de elevar a pressão de toda a rede de nitrogênio.
A qualidade do ar de alimentação é especialmente importante
Um gerador de nitrogênio PSA depende de ar comprimido adequado.
Água, óleo, poeira e partículas podem afetar a filtragem, as válvulas, a instrumentação e a peneira molecular de carbono.
Isso é especialmente relevante em áreas de mineração, onde poeira suspensa no ar e condições exigentes de operação dos compressores podem tornar o pré-tratamento uma parte importante do projeto.
A configuração do sistema PSA da Lingyu inclui filtragem e tratamento do ar comprimido antes da produção de nitrogênio, com diversos graus de filtros de precisão disponíveis para remoção de partículas e óleo.
Um filtro de precisão para ar comprimido pode, portanto, ser considerado como parte de um conjunto de pré-tratamento adequado.
Antes de selecionar o gerador, verifique no sistema de compressor existente a separação de água, o arraste de óleo, a contaminação por partículas, o desempenho do secador, a confiabilidade dos drenos, a temperatura do ar de entrada e a estabilidade da pressão.
A qualidade do ar de alimentação deve, portanto, ser tratada como uma consideração importante de projeto e manutenção na engenharia de um sistema de nitrogênio para mineração.
Condições operacionais padrão versus condições da área de mineração
As áreas de mineração podem operar em ambientes quentes, frios, empoeirados, de alta altitude ou remotos.
Essas condições devem ser cuidadosamente comparadas com os limites do equipamento selecionado.
As condições operacionais padrão dos geradores de nitrogênio PSA da Lingyu incluem:
- Temperatura do ar de entrada: ≤40 °C
- Pressão do ar de entrada: 0,5–0,8 MPa
- Temperatura ambiente: ≤40 °C
- Ponto de orvalho do nitrogênio: ≤−40 °C
- Ciclo de alternância: 45–60 segundos
Essas condições padrão devem ser comparadas com o ambiente real da mina durante a seleção do equipamento.
Para locais com temperatura extrema, alta altitude, poeira, vibração, exposição às intempéries ou instalação externa, o fornecedor deve confirmar o fator de redução de capacidade aplicável e a configuração adequada do equipamento.
Defina o conjunto de instalação necessário para mineração
Projetos de mineração podem exigir construção sobre skid ou em contêiner, faixa ambiental mais ampla, proteção contra corrosão, monitoramento remoto ou outros recursos específicos do local.
Uma solicitação de cotação para mineração deve, portanto, definir explicitamente requisitos como:
- Instalação interna ou externa
- Necessidade de skid ou contêiner
- Faixa de temperatura ambiente
- Altitude
- Exposição à poeira
- Ambiente corrosivo
- Requisitos de grau de proteção IP ou invólucro
- Espaço para acesso de manutenção
- Comunicação remota
- Alimentação elétrica
- Limitações de transporte
- Restrições de içamento e instalação
O fornecedor poderá então confirmar a configuração adequada do equipamento para as condições reais do local e os requisitos de instalação.
Monitoramento e proteção contra nitrogênio fora da especificação
Os geradores de nitrogênio PSA da Lingyu oferecem monitoramento em tempo real da pureza e da vazão do nitrogênio.
A tela sensível ao toque exibe pressão, pureza, vazão e status operacional do sistema.
O sistema também possui um alarme de pureza fora da especificação. Se a condição de baixa pureza continuar durante um período predefinido, o sistema pode desligar automaticamente como medida de proteção.
Essas funções são úteis em locais remotos ou operacionalmente importantes, embora qualquer conexão com um sistema de controle remoto ou telemetria de toda a mina deva ser confirmada para o projeto específico.
Manutenção e confiabilidade da CMS
Minas remotas também devem considerar a facilidade de manutenção do equipamento.
O projeto PSA da Lingyu inclui um sistema automático de compactação da CMS, desenvolvido para manter a densidade do leito e ajudar a reduzir a pulverização causada pelo movimento do material adsorvente.
O planejamento de rotina também deve considerar:
- Substituição dos filtros
- Manutenção do secador
- Inspeção dos drenos
- Manutenção das válvulas
- Calibração do analisador
- Condição da CMS
- Peças sobressalentes
- Capacidade de assistência técnica local
Para um local remoto, a estratégia de peças sobressalentes pode ser quase tão importante quanto a eficiência nominal do gerador.
Confiabilidade e estratégia de backup
Se a perda de nitrogênio interromper a produção ou afetar um procedimento importante relacionado à segurança, o projeto deve definir uma estratégia de backup.
Dependendo da criticidade, isso pode envolver armazenamento de nitrogênio, capacidade de geração em espera, uma fonte temporária de backup, componentes críticos redundantes ou uma janela planejada de manutenção.
O projeto adequado é específico de cada local.
Nem toda mina precisa de uma planta de nitrogênio totalmente redundante, mas um usuário crítico não deve ficar sem uma resposta definida para falhas do compressor, secador, fornecimento elétrico ou gerador.
Energia e custo operacional total
A geração de nitrogênio no local pode reduzir a dependência de entregas, especialmente em locais remotos, mas não deve ser automaticamente descrita como mais econômica em todos os casos.
O custo operacional real depende de:
- Consumo de nitrogênio
- Pureza necessária
- Consumo de ar comprimido
- Eficiência do compressor
- Custo da eletricidade ou combustível
- Requisitos de secagem e filtragem
- Manutenção
- Peças sobressalentes
- Armazenamento
- Logística do local
O processo otimizado de equalização de pressão desigual da Lingyu melhora a eficiência de recuperação do nitrogênio e pode reduzir indiretamente o consumo geral de energia em aproximadamente 5% nas condições de projeto especificadas.
Para uma comparação econômica mais ampla, consulte o guia de custos e ROI de geradores de nitrogênio.
O que fornecer ao solicitar um sistema de nitrogênio para mineração
Uma especificação útil do projeto deve incluir:
- Aplicações de nitrogênio
- Pureza necessária ou teor máximo de oxigênio
- Vazão média e de pico
- Duração do pico
- Pressão necessária no ponto de uso
- Ponto de orvalho
- Capacidade e qualidade do compressor existente
- Horas de operação
- Altitude
- Faixa de temperatura ambiente
- Exposição à poeira e às intempéries
- Local de instalação
- Alimentação elétrica
- Requisitos de armazenamento
- Expectativas de redundância
- Requisitos de monitoramento remoto
- Expansão futura
Fornecer essas condições permite avaliar o compressor, o tratamento de ar, o gerador PSA, o armazenamento, o monitoramento e o sistema de distribuição de nitrogênio como uma única utilidade integrada.
Conclusão
Um gerador de nitrogênio para mineração pode fornecer uma fonte de nitrogênio produzida localmente para determinadas aplicações de purga, inertização, suporte a processos, manutenção e equipamentos.
Para locais remotos ou com dificuldades logísticas, a geração no local também pode reduzir a dependência de entregas programadas de gás.
No entanto, o sistema correto não é definido apenas pela pureza.
Um projeto de nitrogênio para mineração deve considerar:
Aplicação → pureza → vazão média e de pico → pressão de fornecimento → qualidade do ar comprimido → armazenamento → condições ambientais → monitoramento → manutenção → estratégia de backup.
Quando esses requisitos são claramente definidos, o sistema de nitrogênio pode ser projetado de acordo com as condições operacionais reais da mina, em vez de ser selecionado apenas com base em um valor nominal de vazão ou pureza.
Para uma recomendação de sistema específica do projeto, entre em contato com a Lingyu informando os requisitos operacionais da área de mineração descritos acima.
