A Adsorção por Variação de Pressão (Pressure Swing Adsorption — PSA) é um método amplamente utilizado para produzir nitrogênio diretamente a partir do ar comprimido.
Para instalações industriais com demanda regular de nitrogênio, a geração de nitrogênio por PSA oferece uma alternativa de produção no local à dependência exclusiva de cilindros de gás comprimido ou do fornecimento de nitrogênio líquido a granel. A tecnologia pode ser configurada de acordo com diferentes requisitos de pureza do nitrogênio, vazão, ponto de orvalho e condições operacionais.
A linha de geradores de nitrogênio PSA da Lingyu oferece pureza de nitrogênio de aproximadamente 95% a 99,999%, nas condições de projeto especificadas.
O que é a geração de nitrogênio por Adsorção por Variação de Pressão?
A geração de nitrogênio por Adsorção por Variação de Pressão separa o nitrogênio do ar comprimido utilizando os diferentes comportamentos de adsorção das moléculas dos gases sob condições variáveis de pressão.
No sistema PSA da Lingyu, cada vaso de adsorção é preenchido com peneira molecular de carbono (Carbon Molecular Sieve — CMS).
Quando o ar comprimido entra na torre de adsorção, as moléculas de oxigênio são adsorvidas preferencialmente pela CMS, enquanto o nitrogênio atravessa o leito de adsorção e é coletado como gás produzido.
O processo é denominado adsorção por “variação de pressão” porque o adsorvente alterna entre a adsorção sob pressão mais elevada e a regeneração sob pressão mais baixa.
Isso permite que a CMS seja utilizada repetidamente, em vez de ser substituída continuamente.

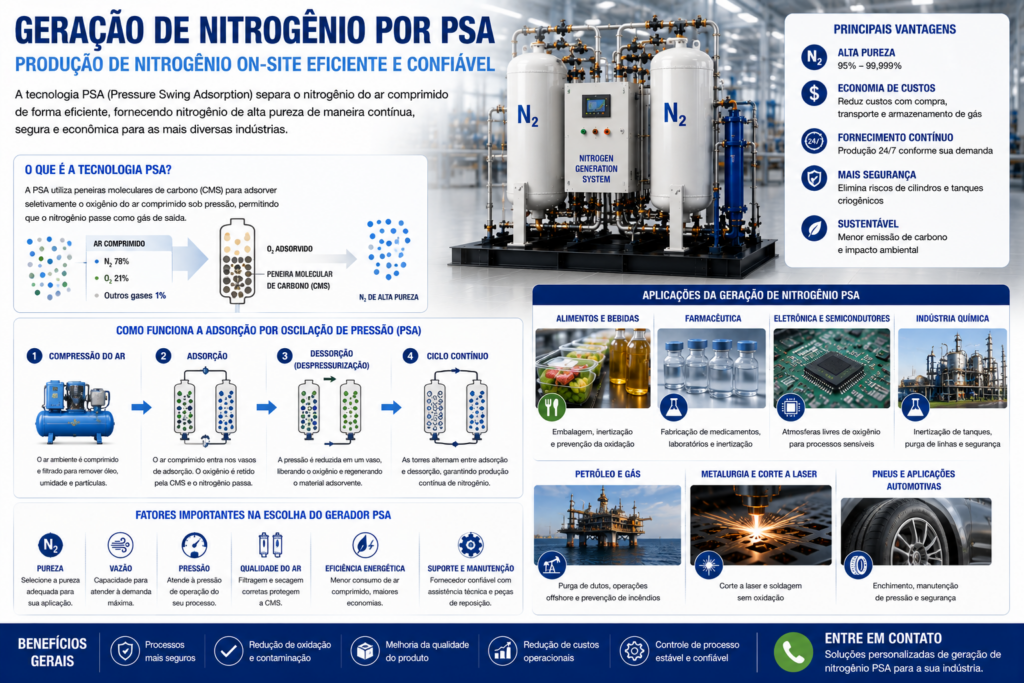

Como funciona um gerador de nitrogênio PSA
Um gerador de nitrogênio PSA opera por meio de um ciclo repetitivo de adsorção e regeneração.
1. Preparação do ar comprimido
Primeiro, o ar ambiente é comprimido e tratado antes de entrar no gerador de nitrogênio.
Um sistema típico pode incluir compressor de ar, reservatório de ar, secador, etapas de filtragem e equipamentos de armazenamento intermediário.
A qualidade do ar é importante porque umidade, óleo e partículas podem afetar a CMS, as válvulas pneumáticas, a instrumentação e o desempenho do sistema a longo prazo.
Quando apropriado, um filtro de precisão para ar comprimido pode fazer parte do sistema de pré-tratamento.
2. Adsorção do oxigênio
O ar comprimido tratado entra em uma das torres de adsorção.
A peneira molecular de carbono adsorve preferencialmente as moléculas de oxigênio, enquanto o nitrogênio atravessa o leito e é coletado como gás produzido.
3. Despressurização e regeneração
Enquanto uma torre produz nitrogênio, a segunda torre é despressurizada.
O oxigênio anteriormente adsorvido pela CMS é liberado e descarregado, permitindo que o adsorvente seja regenerado para o ciclo seguinte.
4. Alternância automática das torres
Quando a torre ativa atinge sua condição de adsorção predeterminada, o sistema alterna automaticamente as funções operacionais.
A torre regenerada inicia a adsorção, enquanto a outra entra em regeneração.
O sistema PSA da Lingyu utiliza controle automático por PLC para alternar continuamente entre as duas torres, mantendo a produção de nitrogênio na pureza especificada.
Para outra explicação detalhada do mecanismo de adsorção, consulte como funciona a geração de nitrogênio por PSA e por que ela utiliza CMS.
Quais equipamentos fazem parte de um sistema PSA de nitrogênio?
Um sistema PSA completo envolve mais do que apenas as torres de adsorção.
A configuração de sistema apresentada no catálogo da Lingyu inclui equipamentos como:
- Compressor de ar
- Reservatório de ar
- Secador de ar por refrigeração
- Tanque pulmão
- Gerador de nitrogênio
- Tanque pulmão de nitrogênio
- Equipamento de redução de pressão
- Analisador de nitrogênio/oxigênio
- Saída de nitrogênio fora da especificação
- Controle final do fornecimento de nitrogênio
Isso é importante porque o desempenho do sistema de nitrogênio depende de toda a cadeia de tratamento do ar comprimido e do gás.
Mesmo um gerador corretamente dimensionado conectado a um sistema de ar comprimido com tratamento inadequado pode apresentar problemas de confiabilidade ou qualidade do gás.
Pureza do nitrogênio: 95% a 99,999%
Uma das principais vantagens da tecnologia PSA é sua capacidade de produzir nitrogênio em diferentes níveis de pureza.
O catálogo da Lingyu especifica uma faixa de pureza de nitrogênio PSA de aproximadamente 95% a 99,999%.
As tabelas de produtos também incluem configurações para nitrogênio com pureza de 99%, 99,5%, 99,9% e 99,99%.
No entanto, uma pureza mais elevada não deve ser automaticamente considerada melhor.
A pureza correta depende da concentração máxima de oxigênio aceitável no processo.
Por exemplo, uma aplicação que utiliza uma atmosfera protetora de nitrogênio pode ter requisitos diferentes de um processo envolvendo produtos eletrônicos, materiais farmacêuticos ou fabricação de precisão.
Especificar uma pureza desnecessariamente elevada pode influenciar a produção de nitrogênio, os requisitos de ar comprimido e o custo operacional.
E se o processo exigir nitrogênio com pureza ≥99,999%?
Algumas aplicações exigem níveis extremamente baixos de oxigênio residual.
Para esses casos, o catálogo da Lingyu inclui um sistema de purificação por desoxigenação à base de carbono, desenvolvido para purificar ainda mais o nitrogênio PSA com aproximadamente 99,9% de pureza, elevando-o para ≥99,999%.
O catálogo especifica a redução do oxigênio residual para níveis muito baixos, na faixa de ppm, seguida da remoção de CO₂ e umidade e de filtragem de precisão.
Esse tipo de purificação posterior deve ser selecionado quando o processo realmente o exigir, em vez de ser automaticamente adicionado a todas as instalações PSA.
Os leitores interessados especificamente em gás de pureza muito elevada também podem consultar o guia sobre geradores de nitrogênio de alta pureza.
Vazão e capacidade
A pureza do nitrogênio é apenas um dos aspectos da seleção de um sistema PSA.
O gerador também deve fornecer nitrogênio suficiente para atender tanto à demanda média quanto à demanda de pico do processo.
Os cálculos de capacidade devem considerar fatores como:
- Consumo médio de nitrogênio
- Vazão de pico
- Número de usuários simultâneos
- Turnos de produção
- Demanda por lote
- Capacidade de reserva necessária
- Expansão futura planejada
Os dados de produtos do catálogo da Lingyu mostram que a capacidade de produção de nitrogênio e o consumo efetivo de ar comprimido variam de acordo com o modelo e a configuração de pureza. Por exemplo, as tabelas especificam conjuntamente a produção de nitrogênio e o consumo de ar, em vez de considerar o tamanho do gerador como um número isolado.
Por esse motivo, dois geradores PSA devem ser comparados com a mesma pureza de nitrogênio e sob as mesmas condições operacionais.
Consumo de ar comprimido e eficiência energética
O ar comprimido é um dos principais insumos operacionais da geração de nitrogênio por PSA.
Isso significa que o custo total de energia é influenciado não apenas pelo próprio gerador de nitrogênio, mas também pelo compressor e pelos equipamentos de tratamento de ar.
O projeto PSA da Lingyu utiliza um processo otimizado de equalização de pressão desigual. De acordo com o catálogo, esse processo melhora a eficiência de recuperação do nitrogênio e reduz indiretamente o consumo geral de energia em aproximadamente 5%.
Ao avaliar a eficiência, os compradores devem, portanto, comparar:
- Pureza do nitrogênio
- Taxa de produção de nitrogênio
- Consumo efetivo de ar comprimido
- Potência do compressor
- Perdas no secador e na filtragem
- Horas de operação
Uma métrica útil não é simplesmente a “potência do gerador”, mas a energia total necessária para produzir o volume de nitrogênio requerido na pureza especificada.
Ar de entrada, ponto de orvalho e condições operacionais
O catálogo PSA da Lingyu fornece os seguintes parâmetros operacionais:
- Temperatura do ar de entrada: ≤40 °C
- Pressão do ar de entrada: 0,5–0,8 MPa
- Pureza do nitrogênio: 95%–99,999%
- Ponto de orvalho do nitrogênio: ≤−40 °C
- Temperatura ambiente: ≤40 °C
- Ciclo de alternância: 45–60 segundos
Esses valores descrevem as condições operacionais PSA especificadas pelo fabricante e não devem ser interpretados como especificações universais para todos os geradores PSA disponíveis no mercado.
A pressão de nitrogênio exigida pelos equipamentos de produção a jusante também deve ser diferenciada da pressão de entrada do ar comprimido no gerador.
Controle automático e monitoramento da qualidade do gás
A operação dos sistemas PSA modernos depende significativamente do sequenciamento automático.
O sistema da Lingyu oferece partida/parada automática e alternância dos ciclos operacionais, com válvulas pneumáticas controladas pelo PLC.
A pureza e a vazão do nitrogênio são monitoradas continuamente on-line.
A tela digital sensível ao toque exibe informações importantes, incluindo:
- Pressão
- Pureza do nitrogênio
- Vazão
- Status operacional do sistema
Se a pureza do nitrogênio cair abaixo do valor especificado, o sistema ativa um alarme. Se a condição fora da especificação persistir durante o período predefinido, o sistema pode desligar automaticamente como medida de proteção.
Esses recursos são importantes quando a produção a jusante depende de uma qualidade estável do gás.
Compactação da CMS e confiabilidade a longo prazo
A peneira molecular de carbono é um componente essencial na geração de nitrogênio por PSA.
A movimentação do leito de adsorção ao longo de ciclos repetidos pode afetar sua densidade de compactação ao longo do tempo.
Por esse motivo, o projeto PSA da Lingyu inclui um dispositivo automático de compactação da CMS, desenvolvido para manter a densidade adequada do leito e ajudar a reduzir a pulverização da CMS causada por sua movimentação.
A confiabilidade a longo prazo também depende da manutenção dos demais componentes do sistema, incluindo filtros, drenos, secadores, válvulas pneumáticas, analisadores e componentes de controle.
Onde a geração de nitrogênio por PSA é utilizada
A tecnologia PSA de nitrogênio pode ser configurada para uma ampla variedade de processos industriais.
Na indústria de alimentos e bebidas, o nitrogênio pode ser utilizado em embalagem, purga e criação de atmosferas protetoras quando o controle do oxigênio é importante. A Lingyu possui aplicações específicas para alimentos e bebidas.
No processamento químico e petroquímico, o nitrogênio pode ser utilizado para criar atmosferas protetoras em tanques, realizar purga e inertização e apoiar determinadas operações de transferência. Mais informações estão disponíveis nas aplicações para fabricação e processamento químico.
Na fabricação de produtos eletrônicos e de precisão, o nitrogênio pode ajudar a criar condições de processo controladas com baixo teor de oxigênio. Os profissionais desse setor podem consultar as soluções para eletrônicos e semicondutores.
Os sistemas PSA também podem atender a processos farmacêuticos, de petróleo e gás, semicondutores, fabricação de metais e outros processos industriais nos quais a qualidade e a disponibilidade do nitrogênio precisam ser controladas.
PSA em comparação com outros métodos de fornecimento de nitrogênio
Diferentes métodos de fornecimento de nitrogênio apresentam diferentes características de investimento, operação, armazenamento e logística.
Para instalações industriais que avaliam a tecnologia PSA, uma comparação útil é entre a geração no local e o fornecimento externo de nitrogênio.
A geração de nitrogênio por PSA no local pode reduzir a dependência dos cronogramas de entrega de cilindros ou gás a granel e proporcionar controle direto sobre a produção.
No entanto, o resultado econômico total depende de:
- Demanda de nitrogênio
- Pureza necessária
- Preço da eletricidade
- Eficiência do compressor
- Horas anuais de operação
- Requisitos de pré-tratamento
- Manutenção
- Custos locais do gás fornecido
Para uma análise financeira mais detalhada, consulte o guia de custos e ROI de geradores de nitrogênio.
Como selecionar um gerador de nitrogênio PSA
Antes de selecionar um sistema, o comprador deve primeiro definir os requisitos do processo.
Os parâmetros mais importantes são a pureza do nitrogênio ou o teor de oxigênio permitido, a vazão média e de pico, a pressão necessária no ponto de uso, o ponto de orvalho, a capacidade de ar comprimido, a qualidade do ar, o cronograma de produção, as condições de instalação e a expansão futura.
Esses parâmetros devem então ser utilizados para dimensionar conjuntamente o compressor de ar, os equipamentos de pré-tratamento, o gerador PSA, o armazenamento intermediário de nitrogênio, os controles e o sistema de distribuição a jusante.
Para um processo de seleção mais detalhado, consulte o guia de seleção de geradores de nitrogênio PSA.
Conclusão
A geração de nitrogênio por Adsorção por Variação de Pressão oferece uma maneira prática de produzir nitrogênio diretamente a partir do ar comprimido para uso industrial.
Sua eficácia resulta dos ciclos repetidos de adsorção e regeneração da peneira molecular de carbono em duas torres alternadas, combinados com controle automático, tratamento do ar comprimido, monitoramento da qualidade do gás e armazenamento e distribuição corretamente dimensionados.
O sistema PSA adequado não deve ser selecionado apenas com base na pureza.
A pureza do nitrogênio, a vazão, o consumo de ar comprimido, a pressão, o ponto de orvalho, o pré-tratamento, o monitoramento e o custo operacional devem ser considerados em conjunto.
Quando esses parâmetros são corretamente adequados ao processo, a tecnologia PSA pode proporcionar um fornecimento de nitrogênio no local estável e controlável para uma ampla variedade de aplicações industriais.
