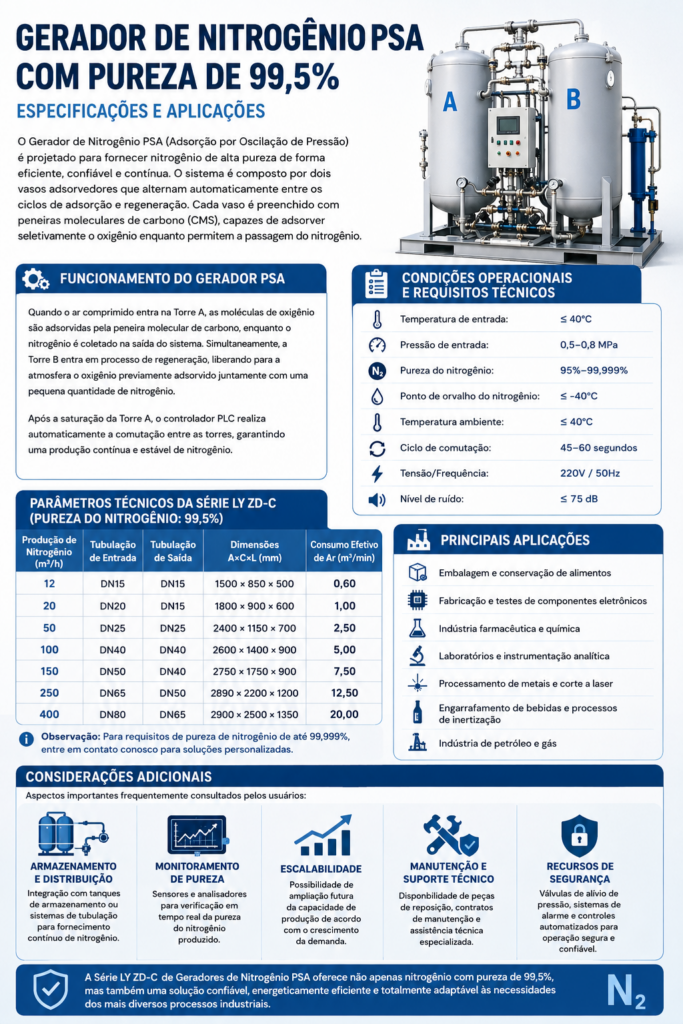

A geração de nitrogênio PSA no local permite que usuários industriais produzam nitrogênio diretamente a partir do ar comprimido com pureza e vazão especificadas.
Para aplicações que exigem nitrogênio com pureza de 99,5%, a configuração LYZD-C da Lingyu oferece uma faixa de capacidade específica, com consumo de ar comprimido, conexões de tubulação e dimensões do equipamento definidos para cada modelo.
O processo PSA utiliza duas torres de adsorção preenchidas com Peneira Molecular de Carbono (CMS). O oxigênio é adsorvido preferencialmente, enquanto o nitrogênio atravessa o leito de adsorção como gás produto. A alternância automática entre adsorção e regeneração, controlada por PLC, mantém a produção contínua de nitrogênio.
Usuários que avaliam outros níveis de pureza também podem consultar a linha de geradores de nitrogênio da Lingyu.
Como Funciona o Gerador de Nitrogênio PSA
A Adsorção por Oscilação de Pressão, ou PSA, separa o nitrogênio do ar comprimido por meio de ciclos alternados de adsorção e regeneração.
Adsorção
O ar comprimido entra em uma torre de adsorção contendo Peneira Molecular de Carbono.
A CMS adsorve preferencialmente as moléculas de oxigênio, enquanto o nitrogênio atravessa o leito de adsorção e é coletado como gás produto.
Regeneração
Ao mesmo tempo, a segunda torre é despressurizada e regenerada.
O oxigênio anteriormente retido pela CMS é liberado e descarregado para a atmosfera com a ajuda de uma pequena quantidade de gás nitrogênio de purga.
Alternância Automática das Torres
Quando a torre ativa atinge sua capacidade predeterminada de adsorção, o sistema de controle alterna automaticamente as funções dos dois vasos de adsorção.
A torre regenerada inicia a adsorção, enquanto a torre anteriormente ativa entra em regeneração.
Esse ciclo alternado permite a produção contínua de nitrogênio sem necessidade de alternância manual das torres.
Por Que a Pureza de 99,5% Exige Dimensionamento Específico
A linha mais ampla de geradores de nitrogênio PSA oferece purezas de 95% a 99,999%, mas a pureza do nitrogênio afeta o dimensionamento do gerador e a demanda de ar comprimido.
Portanto, um gerador de nitrogênio de 99,5% não deve ser tratado como a mesma configuração de um sistema de 99% ou 99,99% com apenas uma configuração diferente no controlador.
Para uma aplicação de 99,5%, a seleção do modelo deve se basear nos dados específicos de capacidade e consumo efetivo de ar da Série LYZD-C.
Condições Operacionais e Parâmetros Técnicos
Condições Operacionais Padrão do Sistema PSA
Os requisitos operacionais gerais da série são:
| Parâmetro | Especificação |
|---|---|
| Temperatura do ar de entrada | ≤40 °C |
| Pressão do ar de entrada | 0,5–0,8 MPa |
| Faixa de pureza do nitrogênio | 95%–99,999% |
| Ponto de orvalho do nitrogênio | ≤−40 °C |
| Temperatura ambiente | ≤40 °C |
| Ciclo de alternância | 45–60 s |
| Alimentação elétrica | 220 V / 50 Hz |
| Nível de ruído | ≤75 dB |
Essas condições descrevem a Série PSA de forma mais ampla. A discussão de seleção de modelos neste artigo concentra-se especificamente na configuração LYZD-C de 99,5%.
Parâmetros Técnicos do Gerador de Nitrogênio LYZD-C de 99,5%
A seguir são apresentadas especificações representativas da Série LYZD-C.
| Modelo | Produção de Nitrogênio | Tubulação de Entrada | Tubulação de Saída | Dimensões A × C × L | Consumo Efetivo de Ar |
| LYZD-C12 | 12 m³/h | DN15 | DN15 | 1500 × 850 × 500 mm | 0,60 m³/min |
| LYZD-C20 | 20 m³/h | DN20 | DN15 | 1800 × 900 × 600 mm | 1,00 m³/min |
| LYZD-C50 | 50 m³/h | DN25 | DN25 | 2456 × 1500 × 700 mm | 2,50 m³/min |
| LYZD-C100 | 100 m³/h | DN40 | DN40 | 2638 × 1750 × 765 mm | 5,00 m³/min |
| LYZD-C150 | 150 m³/h | DN50 | DN40 | 2750 × 1750 × 900 mm | 7,50 m³/min |
| LYZD-C250 | 250 m³/h | DN65 | DN50 | 2890 × 2200 × 1200 mm | 12,50 m³/min |
| LYZD-C400 | 400 m³/h | DN80 | DN65 | 2900 × 2500 × 1350 mm | 20,00 m³/min |
A linha LYZD-C também inclui modelos intermediários, como LYZD-C35, C60, C70, C90, C120, C130, C220, C290, C330, C370 e C440. Portanto, a tabela acima apresenta modelos representativos, e não a faixa completa.
Em particular, as dimensões do LYZD-C50 e do LYZD-C100 são, respectivamente, 2456 × 1500 × 700 mm e 2638 × 1750 × 765 mm.
Consumo Efetivo de Ar e Capacidade de Nitrogênio
Um gerador de nitrogênio PSA depende diretamente do sistema de ar comprimido a montante. Portanto, a produção necessária de nitrogênio não pode ser considerada de forma independente da capacidade disponível de ar comprimido.
Para modelos LYZD-C representativos:
| Produção de Nitrogênio | Consumo Efetivo de Ar |
| 12 m³/h | 0,60 m³/min |
| 50 m³/h | 2,50 m³/min |
| 150 m³/h | 7,50 m³/min |
| 250 m³/h | 12,50 m³/min |
| 400 m³/h | 20,00 m³/min |
À medida que a capacidade de produção de nitrogênio aumenta, a necessidade de ar comprimido também aumenta.
Portanto, o sistema de compressores a montante deve fornecer vazão suficiente na pressão necessária e, ao mesmo tempo, atender às demais demandas de ar comprimido da planta.
Condições de Projeto para o Desempenho Nominal
Os dados de desempenho do LYZD-C são baseados nas seguintes condições de projeto:
Pressão de adsorção: 0,8 MPa(g)
Temperatura ambiente: 20 °C
Umidade relativa do ar de alimentação: 80%
O desempenho real no local pode variar conforme a pressão de entrada, temperatura, umidade, qualidade do ar comprimido e outras condições operacionais.
Portanto, um modelo nominal deve ser avaliado em relação ao ambiente real de operação, e não selecionado apenas de acordo com a vazão de nitrogênio necessária.
Automação, Monitoramento e Proteção
Operação Automática Controlada por PLC
O gerador de nitrogênio PSA oferece partida e parada automáticas, bem como alternância automática entre os ciclos de adsorção e regeneração.
As válvulas pneumáticas são controladas pelo PLC para manter sequências operacionais precisas.
Ciclo de Alternância de 45–60 Segundos
O ciclo padrão de alternância é de 45–60 segundos.
Durante a operação, uma torre de adsorção produz nitrogênio enquanto a outra passa por regeneração. O sequenciamento automático das válvulas inverte então as funções das torres na etapa adequada do ciclo.
Essa operação alternada sustenta a produção contínua de nitrogênio.
Monitoramento em Tempo Real da Pureza e da Vazão de Nitrogênio
A pureza e a vazão de nitrogênio são monitoradas continuamente on-line e em tempo real.
A tela digital sensível ao toque exibe parâmetros operacionais importantes, incluindo:
- Pressão
- Pureza do nitrogênio
- Vazão de nitrogênio
- Estado operacional do sistema
Para um sistema de 99,5%, o monitoramento on-line oferece aos operadores visibilidade direta sobre a manutenção da pureza e da vazão exigidas para o gás produto.
Proteção Contra Nitrogênio Fora de Especificação
O sistema PSA inclui função de alarme e proteção para nitrogênio fora de especificação.
Se a pureza do nitrogênio cair abaixo do valor especificado, o sistema de controle ativa um alarme.
Se a condição fora de especificação continuar por um período predefinido, o gerador de nitrogênio desliga automaticamente como medida de proteção.
Essa função é particularmente importante quando os processos a jusante não podem aceitar nitrogênio abaixo da pureza especificada.
CMS e Eficiência do Sistema
Compactação Automática da CMS e Estabilidade do Adsorvente
O gerador de nitrogênio inclui um dispositivo automático de compactação da Peneira Molecular de Carbono.
O sistema ajuda a manter a densidade adequada de empacotamento da CMS e a reduzir a pulverização causada pela movimentação dentro do leito de adsorção.
Um empacotamento estável é importante para o desempenho de adsorção a longo prazo. Portanto, a condição da CMS deve ser avaliada com base no desempenho real de pureza, comportamento da pressão, histórico operacional e inspeção do equipamento, e não segundo um intervalo universal fixo de substituição.
Equalização de Pressão e Eficiência Energética
O gerador de nitrogênio PSA utiliza um processo otimizado de equalização por pressão desigual.
Esse processo melhora a eficiência de recuperação do nitrogênio e pode reduzir indiretamente o consumo total de energia em aproximadamente 5%.
Esse valor de aproximadamente 5% não deve ser tratado como uma economia energética garantida para toda instalação. O consumo real de energia depende de fatores como eficiência do compressor, pressão de entrada, pureza do nitrogênio, vazão necessária e programação operacional da planta.
Pré-Tratamento e Qualidade do Gás
O Pré-Tratamento do Ar Comprimido Protege a CMS
O desempenho do PSA depende da qualidade do ar comprimido que entra nas torres de adsorção.
Um sistema completo de geração de nitrogênio pode incorporar equipamentos de preparação de ar comprimido a montante do gerador PSA para reduzir óleo, partículas, água líquida e outros contaminantes que poderiam alcançar a Peneira Molecular de Carbono.
Quando for necessária filtragem adicional, os filtros de precisão para ar comprimido da Lingyu podem ser integrados à linha de pré-tratamento.
A configuração de filtragem adequada deve ser selecionada de acordo com o tipo de compressor, qualidade do ar comprimido e requisitos de entrada do gerador de nitrogênio.
O Ponto de Orvalho do Nitrogênio É Diferente da Pureza
A especificação padrão de ponto de orvalho do nitrogênio é:
≤−40 °C
A pureza do nitrogênio e o teor de umidade no nitrogênio são parâmetros separados de qualidade do gás.
Um processo pode exigir nitrogênio com 99,5% de pureza e, ao mesmo tempo, especificar determinado ponto de orvalho. Portanto, a seleção do sistema deve confirmar tanto a pureza quanto o ponto de orvalho do nitrogênio, em vez de avaliar apenas a pureza.
Aplicações e Adequação da Pureza
Nitrogênio com 99,5% de Pureza É Adequado para Todas as Aplicações?
O nitrogênio é utilizado em setores como eletrônica, processamento de alimentos, produtos farmacêuticos, laboratórios, processamento a laser, bebidas, petróleo e gás, mas a pureza necessária depende do processo.
Um gerador de nitrogênio PSA de 99,5% deve ser selecionado somente quando o processo a jusante permitir esse nível de pureza.
Por exemplo, diferentes processos dentro de uma instalação eletrônica podem ter requisitos distintos de nitrogênio para inertização, armazenamento, refluxo, testes ou fabricação sensível ao oxigênio. O setor, por si só, não determina um requisito universal de pureza do nitrogênio.
Para um contexto mais amplo do setor, os usuários podem consultar as soluções da Lingyu para eletrônicos e semicondutores.
Armazenamento, Distribuição e Expansão
Armazenamento Intermediário e Fornecimento de Nitrogênio
Sistemas de geração de nitrogênio PSA podem ser integrados a um reservatório pulmão de nitrogênio a jusante para equilibrar a produção do gerador em relação às variações de consumo da planta.
O projeto do sistema deve considerar vazão de nitrogênio, flutuações de demanda, pressão de fornecimento necessária, volume do reservatório pulmão, perda de pressão na tubulação e padrões operacionais do processo.
Função do Reservatório Pulmão
Um reservatório pulmão de nitrogênio não aumenta a pureza do nitrogênio.
Sua principal função é ajudar a estabilizar o fornecimento e separar o comportamento cíclico da produção PSA das flutuações da demanda de nitrogênio a jusante.
Isso pode ser particularmente importante quando o processo apresenta consumo de nitrogênio intermitente ou com variações rápidas.
Ampliação de um Sistema PSA de Nitrogênio
Se houver expectativa de aumento futuro na demanda de nitrogênio, os requisitos de expansão devem ser considerados durante o projeto inicial do sistema.
A ampliação não significa simplesmente aumentar a vazão de um gerador existente além da capacidade nominal de seu modelo.
Dependendo da expansão necessária, o sistema pode exigir um gerador PSA maior, unidades adicionais de geração, maior capacidade de ar comprimido, equipamentos de pré-tratamento de maior porte ou maior capacidade de armazenamento intermediário de nitrogênio.
A estratégia de expansão adequada depende tanto da demanda atual quanto da demanda futura prevista de nitrogênio.
Nitrogênio PSA de 99,5% vs. Outras Configurações de Pureza
A configuração LYZD-C de 99,5% deve permanecer tecnicamente distinta das configurações de 99%, 99,99% e outros níveis de pureza de nitrogênio.
Embora a Série PSA mais ampla possa abranger níveis de pureza de 95% a 99,999%, a relação entre pureza de nitrogênio, capacidade de produção e consumo efetivo de ar comprimido significa que o dimensionamento do modelo deve se basear na configuração correspondente ao nível de pureza requerido.
Portanto, usuários que necessitam de outro nível de pureza devem selecionar a configuração correspondente do gerador de nitrogênio, em vez de presumir que as capacidades nominais do LYZD-C permaneçam inalteradas.
Como Selecionar um Gerador de Nitrogênio PSA de 99,5%
A seleção correta exige avaliar o sistema completo de geração de nitrogênio, e não apenas a pureza.
Pureza de Nitrogênio Necessária
Confirme se o nitrogênio com pureza de 99,5% atende à especificação do processo a jusante.
Quando for necessária uma pureza maior ou menor, utilize a configuração e os dados de capacidade correspondentes.
Vazão de Nitrogênio Necessária
Determine a demanda normal de operação, bem como as necessidades de pico e futuras de nitrogênio.
Os modelos representativos LYZD-C apresentados aqui abrangem de 12 a 400 m³/h, enquanto a linha mais ampla LYZD-C inclui capacidades intermediárias adicionais.
Vazão Disponível de Ar Comprimido
Verifique se o sistema de compressores a montante pode atender ao consumo efetivo de ar do gerador selecionado.
Por exemplo, os modelos representativos variam de 0,60 m³/min para uma produção de 12 m³/h de nitrogênio até 20,00 m³/min para 400 m³/h.
A tabela mais ampla da Série LYZD-C se estende até 440 m³/h, com consumo efetivo de ar comprimido de 22,00 m³/min.
Pressão do Ar de Entrada
A faixa padrão de pressão do ar de entrada é de 0,5–0,8 MPa.
Os dados de desempenho dos modelos são baseados em uma pressão de adsorção de 0,8 MPa(g).
Temperatura de Entrada e Temperatura Ambiente
A temperatura padrão do ar de entrada e a temperatura ambiente devem ser ambas ≤40 °C.
As condições reais do local devem ser consideradas durante a seleção final do modelo.
Ponto de Orvalho do Nitrogênio
O ponto de orvalho padrão do nitrogênio é de ≤−40 °C.
Confirme se essa especificação de umidade atende ao requisito do processo a jusante.
Qualidade do Pré-Tratamento
Confirme a filtragem e o tratamento de ar comprimido necessários para proteger o leito de adsorção de CMS.
Requisitos de Armazenamento Intermediário e Distribuição
Avalie a pressão de fornecimento de nitrogênio, flutuações de demanda, capacidade necessária do reservatório pulmão, perda de pressão na tubulação e perfil de consumo a jusante.
Monitoramento e Controles
Confirme os requisitos de automação por PLC, monitoramento on-line da pureza do nitrogênio, monitoramento de vazão, tela sensível ao toque, alarmes e proteção contra nitrogênio fora de especificação.
Usuários focados especificamente neste nível de pureza podem consultar o gerador de nitrogênio PSA com pureza de 99,5% da Lingyu.
Para requisitos especiais de capacidade, pureza ou integração do sistema, a configuração final deve ser compatível com as condições reais do projeto.
Conclusão
O gerador de nitrogênio PSA LYZD-C de 99,5% utiliza duas torres de adsorção preenchidas com CMS, operando alternadamente sob controle automático por PLC.
O oxigênio é adsorvido preferencialmente pela Peneira Molecular de Carbono, enquanto o nitrogênio atravessa o leito de adsorção como gás produto. A torre oposta é regenerada por meio de despressurização e liberação do oxigênio anteriormente adsorvido antes que as torres alternem automaticamente suas funções.
As condições operacionais padrão do sistema PSA incluem pressão de entrada de 0,5–0,8 MPa, temperatura do ar de entrada de ≤40 °C, ponto de orvalho do nitrogênio de ≤−40 °C, ciclos de alternância de 45–60 segundos, alimentação elétrica de 220 V / 50 Hz e nível de ruído de ≤75 dB.
A configuração LYZD-C combina pureza de nitrogênio de 99,5% com capacidade de produção e requisitos de consumo efetivo de ar comprimido específicos para esse nível de pureza. A linha inclui modelos de até 440 m³/h, com consumo efetivo de ar de 22,00 m³/min.
Para uma seleção correta, o requisito de pureza de 99,5% deve ser avaliado em conjunto com a vazão de nitrogênio, capacidade disponível de ar comprimido, condições de entrada, qualidade do pré-tratamento, ponto de orvalho do nitrogênio, proteção da CMS, monitoramento on-line, requisitos de armazenamento intermediário e condições de fornecimento a jusante.
