O golpe de líquido no compressor de um secador de ar refrigerado é uma condição potencialmente grave do circuito de refrigeração. Dependendo do tipo de compressor e da intensidade do evento, pode provocar danos em válvulas, pistões, bielas, mancais e outros componentes internos.
Em condições normais de operação, o refrigerante que retorna ao compressor pela linha de sucção deve estar no estado previsto pelo projeto do sistema. Quando uma quantidade significativa de refrigerante líquido — ou uma mistura de refrigerante e óleo com elevada concentração de líquido — chega ao mecanismo de compressão, podem ocorrer esforços hidráulicos e mecânicos elevados, pois o líquido é praticamente incompressível.
Entre as condições que podem contribuir para esse problema estão retorno de refrigerante líquido, carga inadequada de refrigerante, baixa carga térmica no evaporador, problemas no dispositivo de expansão, funcionamento inadequado da válvula de bypass de gás quente e migração de refrigerante durante períodos de parada.
Por isso, quando um compressor apresenta danos associados à presença de líquido, simplesmente substituí-lo sem diagnosticar a causa no circuito frigorífico pode resultar na repetição da falha.
O que é golpe de líquido no compressor do secador de ar?
Um secador de ar refrigerado remove parte da umidade presente no ar comprimido reduzindo sua temperatura para promover a condensação do vapor de água e, em seguida, separando o condensado do fluxo de ar.
O circuito frigorífico normalmente inclui componentes como:
- compressor de refrigeração;
- condensador;
- dispositivo de expansão;
- evaporador;
- sistema de controle;
- tubulações de refrigerante.
Para entender melhor a relação entre esses componentes, consulte também o conteúdo sobre o sistema de refrigeração do secador de ar.

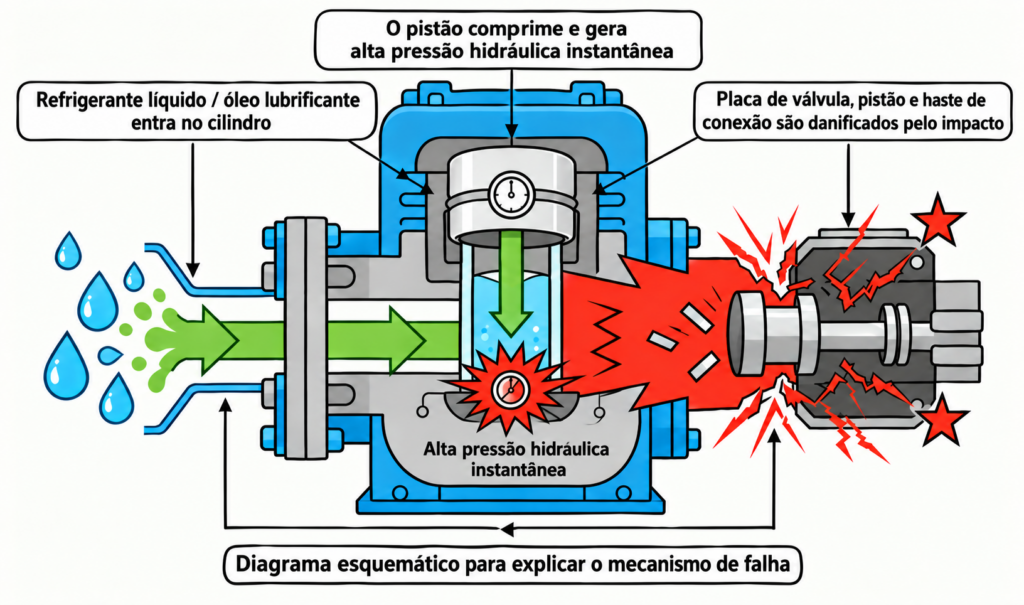

Durante a operação normal, o refrigerante deve retornar ao compressor em uma condição compatível com o projeto do equipamento.
Se uma quantidade significativa de líquido entrar no mecanismo de compressão, podem surgir cargas mecânicas instantâneas. Como o líquido não pode ser comprimido da mesma forma que o vapor de refrigerante, o esforço resultante pode causar danos internos.
Dependendo da construção do compressor e da gravidade do problema, as consequências podem incluir:
- danos nas válvulas de sucção ou descarga;
- deformação ou quebra de bielas;
- danos aos pistões;
- danos aos mancais;
- perda da estabilidade da lubrificação;
- vibração excessiva;
- ruídos de impacto;
- travamento do compressor;
- redução significativa da vida útil.
É importante diferenciar retorno de líquido de golpe de líquido.
O retorno de líquido ocorre quando refrigerante ainda em fase líquida retorna ao compressor pela linha de sucção durante a operação. Se a quantidade de líquido for suficientemente elevada e alcançar o mecanismo de compressão, pode ocorrer o golpe de líquido.
1. Carga excessiva ou procedimento incorreto de carga de refrigerante
Quando há indícios de retorno de líquido no secador, a quantidade de refrigerante e o procedimento utilizado durante a carga devem fazer parte da investigação.
Excesso de refrigerante
Uma carga de refrigerante acima da especificada pode alterar as condições de funcionamento do circuito e, em determinadas situações, contribuir para condições favoráveis ao retorno de refrigerante líquido.
Possíveis sinais incluem:
- comportamento anormal da pressão de sucção;
- superaquecimento muito baixo ou instável;
- formação de gelo na linha de sucção;
- formação de gelo ou condensação excessiva no compressor;
- pressões instáveis no circuito frigorífico;
- alteração inesperada no desempenho de refrigeração.
A quantidade correta de refrigerante deve ser determinada de acordo com as especificações e os procedimentos definidos para cada modelo de secador.
Não é recomendável determinar a carga somente pela leitura isolada da pressão do refrigerante.
Carga inadequada de refrigerante líquido
A introdução de refrigerante líquido deve seguir o procedimento de manutenção especificado para o sistema.
Se uma quantidade elevada de refrigerante líquido for introduzida de maneira inadequada pelo lado de sucção e o compressor for acionado imediatamente, pode haver risco de o líquido chegar ao compressor antes que o sistema alcance uma condição adequada.
A carga deve, portanto, ser realizada por pessoal qualificado, seguindo as orientações do fabricante do equipamento e os requisitos aplicáveis ao refrigerante utilizado.
Partida logo após transporte com o equipamento inclinado
Quando o secador é transportado excessivamente inclinado ou deitado, o óleo do compressor e o refrigerante podem se deslocar de suas posições normais de operação.
Depois de colocar o equipamento novamente na posição correta, não se deve assumir automaticamente que o compressor pode ser ligado imediatamente.
O período de estabilização recomendado pelo fabricante deve ser respeitado. Se o manual do modelo especificar, por exemplo, que o equipamento permaneça na posição vertical por determinado período antes da partida, essa orientação deve ser seguida.
2. Baixa transferência de calor no evaporador e retorno de líquido
O evaporador precisa absorver calor suficiente para que o refrigerante alcance a condição adequada antes de retornar ao compressor.
Quando a transferência térmica é significativamente reduzida ou a carga térmica real fica muito abaixo da condição de projeto, parte do refrigerante pode não evaporar adequadamente.
Como consequência, refrigerante líquido pode continuar pela linha de sucção em direção ao compressor.
Transferência de calor insuficiente
Dependendo da configuração do secador, o desempenho térmico pode ser prejudicado por:
- trocadores de calor sujos;
- circulação de ar de condensação obstruída;
- falha do ventilador;
- velocidade inadequada do ventilador;
- superfícies de troca térmica contaminadas;
- formação anormal de gelo;
- vazão de ar comprimido muito baixa;
- outros problemas no circuito frigorífico.
Quando o evaporador recebe carga térmica insuficiente, o refrigerante pode não evaporar completamente antes de deixar o componente.
Se houver suspeita de problemas no evaporador, é recomendável investigar o componente como um todo, em vez de apenas remover o gelo visível. O guia sobre como verificar vazamentos internos e externos no evaporador de um secador de ar refrigerado pode complementar esse diagnóstico.
Operação prolongada com carga muito baixa
Um secador de ar refrigerado é projetado para trabalhar dentro de determinadas faixas de:
- vazão de ar comprimido;
- temperatura de entrada;
- temperatura ambiente;
- pressão de operação;
- carga térmica do evaporador.
Se o secador permanecer por longos períodos com vazão extremamente baixa ou praticamente sem carga, a quantidade de calor disponível no evaporador pode cair significativamente.
Caso o circuito frigorífico e seu sistema de controle não consigam se adaptar adequadamente, pode aumentar o risco de o refrigerante não evaporar completamente antes de retornar ao compressor.
Mesmo um retorno de líquido menos intenso, mas persistente, pode prejudicar a lubrificação e a confiabilidade do compressor.
Em instalações onde a demanda de ar comprimido varia bastante, vale verificar se a capacidade do secador está corretamente dimensionada para as condições reais. Consulte o guia sobre como dimensionar um secador de ar refrigerado.
3. Problemas no dispositivo de expansão e no bypass de gás quente
O fluxo de refrigerante e as condições de evaporação precisam permanecer dentro da faixa adequada quando a carga do secador varia.
Problemas no dispositivo de expansão ou no sistema de bypass de gás quente podem alterar esse equilíbrio e contribuir para condições de baixo superaquecimento e retorno de líquido.
Dispositivo de expansão superalimentando o evaporador
Se o dispositivo de expansão estiver superdimensionado, com defeito ou ajustado de forma inadequada, pode permitir uma alimentação de refrigerante superior à capacidade de evaporação correspondente à carga térmica existente.
A sequência pode ser representada de forma simplificada como:
Alimentação excessiva de refrigerante → Superaquecimento insuficiente → Retorno de líquido → Risco de golpe de líquido
Durante o diagnóstico, não é recomendável avaliar apenas uma variável.
O técnico deve considerar, conforme o projeto do sistema:
- pressão de sucção;
- temperatura de sucção;
- superaquecimento;
- carga térmica do evaporador;
- carga de refrigerante;
- comportamento do dispositivo de expansão;
- distribuição do refrigerante no evaporador.
O dispositivo de expansão não deve ser ajustado arbitrariamente sem medições adequadas e sem comparação com os parâmetros recomendados pelo fabricante.
Funcionamento inadequado do bypass de gás quente
Muitos secadores refrigerados utilizam um sistema de bypass de gás quente para ajudar a controlar as condições do evaporador quando a demanda de ar comprimido diminui.
Se a válvula não responder corretamente, a pressão e a temperatura de evaporação podem sair da faixa prevista pelo projeto.
Sob carga reduzida, isso pode contribuir para instabilidade do sistema, congelamento e condições que favorecem o retorno de líquido.
Por isso, o diagnóstico não deve se limitar à válvula de bypass.
É importante avaliar em conjunto:
- pressão de evaporação;
- pressão de sucção;
- temperatura de sucção;
- superaquecimento;
- vazão de ar comprimido;
- carga de refrigerante;
- dispositivo de expansão;
- resposta do bypass de gás quente.
Para compreender como compressor, evaporador e demais componentes interagem, consulte também como funciona um secador de ar refrigerado.
4. Migração de refrigerante durante a parada e partida inundada
O risco de entrada de líquido no compressor não existe apenas durante a operação contínua.
Em determinadas condições, o momento da partida após uma parada prolongada também merece atenção.
Migração de refrigerante durante a parada
Quando o sistema permanece desligado por um período prolongado, o refrigerante pode migrar pelo circuito.
O vapor de refrigerante tende a migrar para regiões mais frias, onde pode condensar. Dependendo do projeto do sistema e das condições de temperatura, o refrigerante também pode se acumular no compressor ou se dissolver no óleo do cárter.
Essa condição pode não produzir sinais evidentes enquanto o equipamento permanece desligado.
O que acontece durante a partida?
Quando o compressor entra em funcionamento, a pressão no cárter pode cair rapidamente.
O refrigerante dissolvido no óleo pode então evaporar de forma intensa, provocando formação de espuma. Essa condição pode comprometer temporariamente a lubrificação e favorecer o transporte de óleo e refrigerante para regiões inadequadas do compressor.
Esse mecanismo está associado ao que é conhecido como partida inundada.
Possíveis sinais durante a partida incluem:
- forte formação de espuma no óleo;
- ruído repentino;
- vibração elevada;
- formação rápida de gelo;
- pressão de sucção instável;
- arraste de óleo.
Se o compressor ou o secador utilizar aquecedor de cárter, deve-se verificar se ele está funcionando conforme as orientações do fabricante, especialmente antes da partida após uma parada prolongada.
5. Compressor congelando significa necessariamente golpe de líquido?
Não.
A formação de gelo no corpo do compressor ou na linha de sucção é um sinal de alerta, mas não confirma isoladamente a ocorrência de golpe de líquido.
O congelamento anormal pode estar relacionado a:
- alimentação excessiva de refrigerante;
- carga térmica muito baixa;
- superaquecimento insuficiente;
- funcionamento inadequado do dispositivo de expansão;
- problema no bypass de gás quente;
- carga incorreta de refrigerante;
- condições anormais de pressão no circuito.
Se o congelamento vier acompanhado de ruídos de impacto, vibração, instabilidade de pressão ou outros sinais de retorno de líquido, o sistema deve ser inspecionado antes de continuar operando.
Para falhas relacionadas à pressão do circuito frigorífico, o conteúdo sobre causas de pressão anormal do refrigerante em secadores de ar refrigerado oferece uma referência técnica complementar.
Tabela de diagnóstico: golpe de líquido no compressor
| Sintoma | Possível causa | O que verificar |
|---|---|---|
| Ruído forte e repentino no compressor | Entrada de líquido no mecanismo de compressão | Interromper a operação e investigar retorno de líquido |
| Linha de sucção ou compressor congelando | Baixo superaquecimento ou retorno de líquido | Pressão, temperatura, superaquecimento e carga térmica |
| Problema após recarga de refrigerante | Carga excessiva ou procedimento incorreto | Quantidade carregada e procedimento de manutenção |
| Problema principalmente em baixa carga | Baixa carga no evaporador ou problema no bypass | Vazão de ar, pressão de evaporação e válvula de bypass |
| Superaquecimento baixo ou instável | Alimentação excessiva de refrigerante | Dispositivo de expansão, carga e evaporador |
| Problema após longa parada | Migração de refrigerante ou partida inundada | Aquecedor de cárter, óleo e procedimento de partida |
| Evaporador operando de forma anormal | Transferência térmica insuficiente | Trocador, ventilação, congelamento e circuito frigorífico |
| Compressor substituído volta a falhar | Causa raiz não eliminada | Diagnóstico completo do circuito frigorífico |
Como evitar golpe de líquido no compressor do secador de ar
1. Utilize a carga correta de refrigerante
A quantidade e o procedimento de carga devem seguir as especificações do fabricante.
Não se deve partir do princípio de que “um pouco a menos é melhor do que um pouco a mais”. Tanto uma carga insuficiente quanto uma carga excessiva podem fazer o circuito operar fora das condições previstas.
2. Respeite o procedimento após o transporte
Caso o secador tenha sido transportado muito inclinado ou deitado, mantenha o equipamento na posição correta pelo período especificado pelo fabricante antes de energizar e iniciar o compressor.
3. Mantenha a transferência de calor adequada
Inspecione e limpe os trocadores de calor conforme necessário, mantenha as passagens de ventilação desobstruídas e verifique o funcionamento dos ventiladores em sistemas refrigerados a ar.
Formação anormal de gelo deve ser tratada como um sintoma a ser diagnosticado, e não apenas removida antes de reiniciar a máquina.
4. Evite operação prolongada fora da faixa de carga prevista
Se a instalação apresenta demanda de ar comprimido altamente variável ou longos períodos de baixa vazão, verifique se a capacidade e o método de controle do secador são adequados ao perfil real de operação.
5. Verifique o aquecedor de cárter
Quando o equipamento possuir aquecedor de cárter, ele deve operar conforme as recomendações do fabricante, especialmente antes de partidas após longos períodos de parada.
6. Monitore o superaquecimento e as condições da linha de sucção
Durante inspeções técnicas, acompanhe parâmetros e sinais como:
- pressão de sucção;
- temperatura de sucção;
- superaquecimento;
- congelamento anormal;
- vibração;
- ruídos incomuns.
A avaliação conjunta desses parâmetros ajuda a identificar problemas de retorno de líquido antes que evoluam para danos mecânicos mais graves.
7. Não ajuste arbitrariamente o dispositivo de expansão ou o bypass
Qualquer ajuste deve ser baseado em medições reais e nos parâmetros aprovados pelo fabricante.
Alterar uma válvula somente porque existe gelo na linha ou porque uma pressão parece fora do esperado pode mascarar a causa original ou agravar o problema.
8. Inclua o circuito frigorífico na manutenção preventiva
A manutenção de um secador refrigerado não deve se limitar à limpeza externa e ao sistema de drenagem.
Dependendo do equipamento, o programa preventivo deve incluir inspeção de:
- pressões e temperaturas do circuito;
- condição dos trocadores de calor;
- drenagem de condensado;
- componentes elétricos;
- ventiladores e ventilação;
- controles;
- condições gerais do circuito frigorífico.
O conteúdo sobre manutenção de secadores de ar refrigerado pode ser utilizado como referência complementar para estruturar as inspeções.
Perguntas frequentes sobre golpe de líquido no compressor
O que causa golpe de líquido no compressor de um secador de ar refrigerado?
Entre as possíveis causas estão retorno de refrigerante líquido, carga inadequada de refrigerante, baixa carga térmica no evaporador, problemas no dispositivo de expansão, controle inadequado do bypass de gás quente e migração de refrigerante durante períodos de parada.
Retorno de líquido e golpe de líquido são a mesma coisa?
Não.
Retorno de líquido descreve a condição em que refrigerante líquido retorna ao compressor pela linha de sucção. O golpe de líquido ocorre quando uma quantidade de líquido capaz de gerar esforços mecânicos perigosos entra no mecanismo de compressão.
Um retorno de líquido intenso pode, portanto, resultar em golpe de líquido.
Excesso de refrigerante pode causar golpe de líquido?
Uma carga excessiva pode contribuir para condições de retorno de líquido em determinadas situações, mas o diagnóstico não deve ser feito apenas pela pressão.
Carga de refrigerante, temperatura, pressão, superaquecimento, carga térmica e funcionamento dos dispositivos de controle devem ser avaliados em conjunto.
Por que o compressor do secador de ar está congelando?
O congelamento pode estar associado a temperatura de sucção baixa, superaquecimento insuficiente, alimentação excessiva de refrigerante, baixa carga térmica no evaporador ou outras anormalidades no circuito frigorífico.
O congelamento não confirma sozinho um golpe de líquido, mas indica a necessidade de investigação.
Por que o problema pode acontecer depois de o secador ficar desligado por muito tempo?
Durante a parada, o refrigerante pode migrar para regiões mais frias e também se dissolver no óleo do compressor.
Na partida, a rápida redução de pressão pode fazer o refrigerante sair da solução e provocar forte formação de espuma no óleo, contribuindo para uma condição de partida inundada.
Posso ligar o secador imediatamente depois de transportá-lo deitado?
Devem ser seguidas as instruções específicas do fabricante.
Quando o equipamento é transportado deitado ou excessivamente inclinado, pode ser necessário mantê-lo na posição correta por um determinado período antes da partida para permitir a redistribuição adequada do óleo e do refrigerante.
Quando interromper a operação e verificar o secador?
Uma inspeção deve ser realizada se forem observados sinais como:
- ruído forte ou batidas anormais no compressor;
- vibração excessiva;
- congelamento anormal do compressor ou da linha de sucção;
- pressão de sucção instável;
- superaquecimento muito baixo ou com grandes oscilações;
- formação intensa de espuma no óleo;
- acionamentos frequentes das proteções do compressor;
- mudança significativa de desempenho após manutenção ou recarga de refrigerante.
Se houver suspeita de entrada significativa de refrigerante líquido no compressor, continuar operando o equipamento pode transformar um problema do circuito frigorífico em uma falha mecânica mais séria.
Conclusão
O golpe de líquido no compressor de um secador de ar refrigerado geralmente deve ser analisado como consequência de uma condição anormal do circuito frigorífico, e não apenas como uma falha isolada do compressor.
Uma sequência lógica de diagnóstico é:
Carga de refrigerante → Carga térmica do evaporador → Dispositivo de expansão → Bypass de gás quente → Superaquecimento na sucção → Migração de refrigerante durante a parada → Condições de partida
Evite determinar a causa apenas pela formação de gelo ou por uma leitura isolada de pressão. Pressões, temperaturas, superaquecimento, carga real, quantidade de refrigerante e resposta dos componentes de controle devem ser analisados em conjunto.
Carga correta de refrigerante, boa transferência térmica, funcionamento adequado dos dispositivos de controle, procedimentos corretos de partida e manutenção preventiva ajudam a reduzir o risco de retorno de líquido e danos ao compressor.
Para aplicações industriais, conheça as soluções em secadores de ar refrigerado da Lingyu ou entre em contato com a Lingyu para avaliar uma solução de tratamento de ar comprimido de acordo com a vazão, pressão, temperatura e condições reais de operação.
