Suporta personalização com capacidade de processamento de até 15.900 CFM (cubic feet per minute).
Baixo Consumo de Energia: O design do trocador de calor de placas 3 em 1 reduz o consumo total de energia em aproximadamente 20–30%.
Baixa Perda de Pressão: A perda total de pressão é inferior a 0,015 MPa, superando os requisitos das normas nacionais aplicáveis.
Ecológico e Durável: Toda a série utiliza refrigerantes ecológicos R410A/R407C e foi projetada para atender aos requisitos ambientais internacionais. A pressão máxima de trabalho é de até 1,6 MPa.
Baixo Ponto de Orvalho: Em condições padrão de operação, o ponto de orvalho sob pressão pode atingir 2–10°C. Uma válvula de bypass eletrônica ajuda a garantir a operação estável do sistema.
Alta Estabilidade: O condensador de maior capacidade melhora a estabilidade geral do sistema e permite uma operação confiável mesmo sob temperaturas mais elevadas do ar de entrada e do ambiente.
Controle Inteligente: Equipado com um controlador inteligente para operação totalmente automática, exibição de temperatura e interface de comunicação RS-485 como padrão.
Design Externo Aprimorado: O novo design do gabinete e a estrutura redesenhada do painel proporcionam uma aparência mais limpa, moderna e sofisticada.
Ar Comprimido de Alta Qualidade: O sistema de troca térmica é fabricado em liga de alumínio e/ou aço inoxidável, evitando ferrugem, partículas e contaminação secundária do ar comprimido. Isso torna o secador especialmente adequado para aplicações nas indústrias farmacêutica e alimentícia.

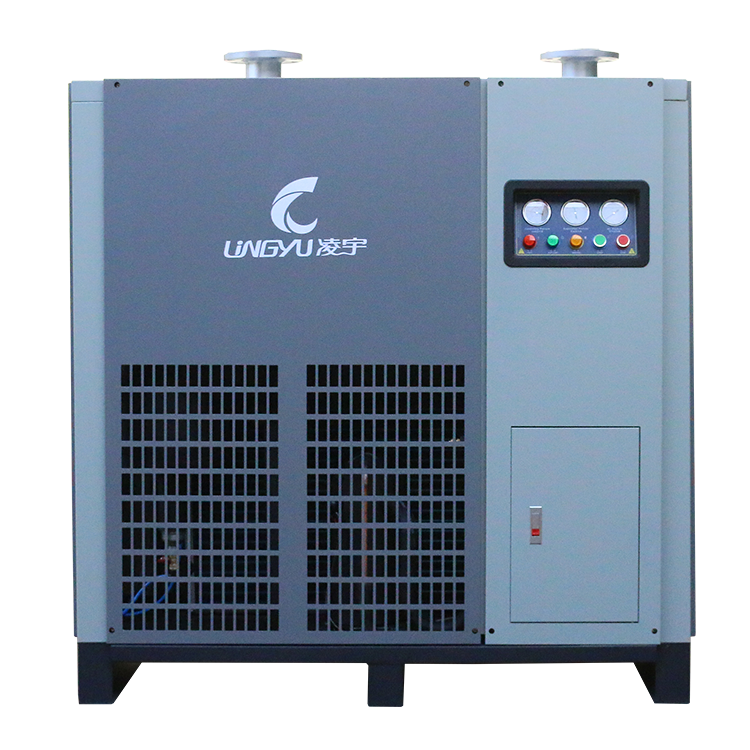

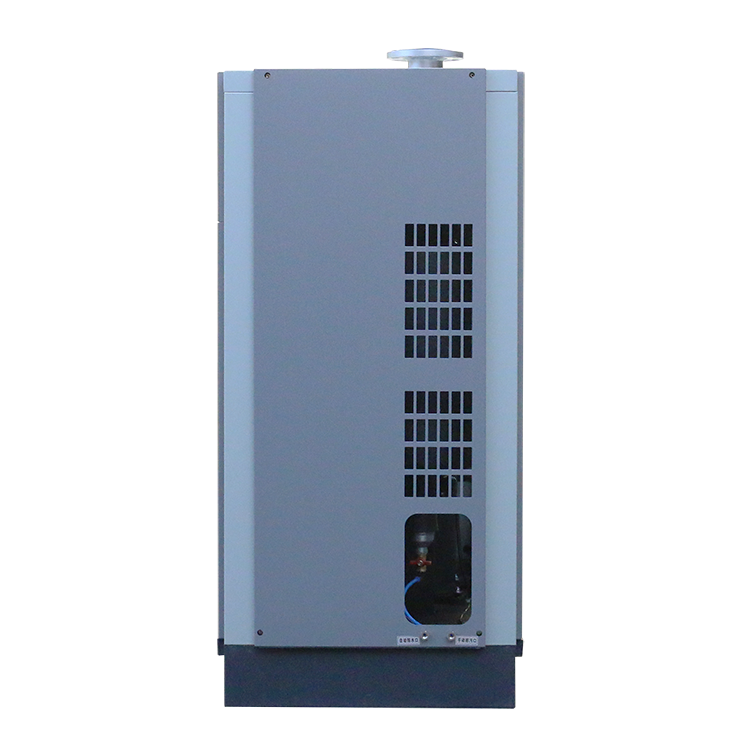

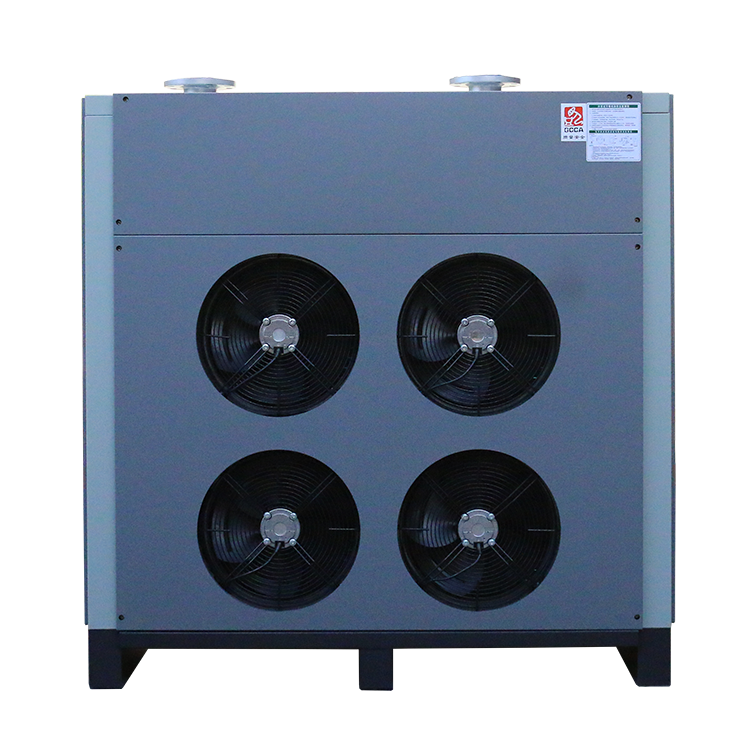

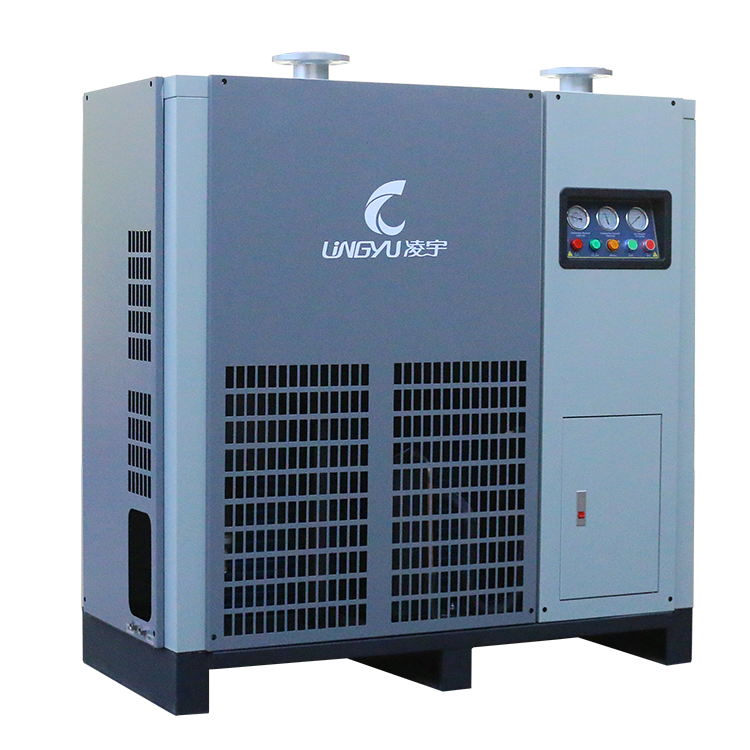

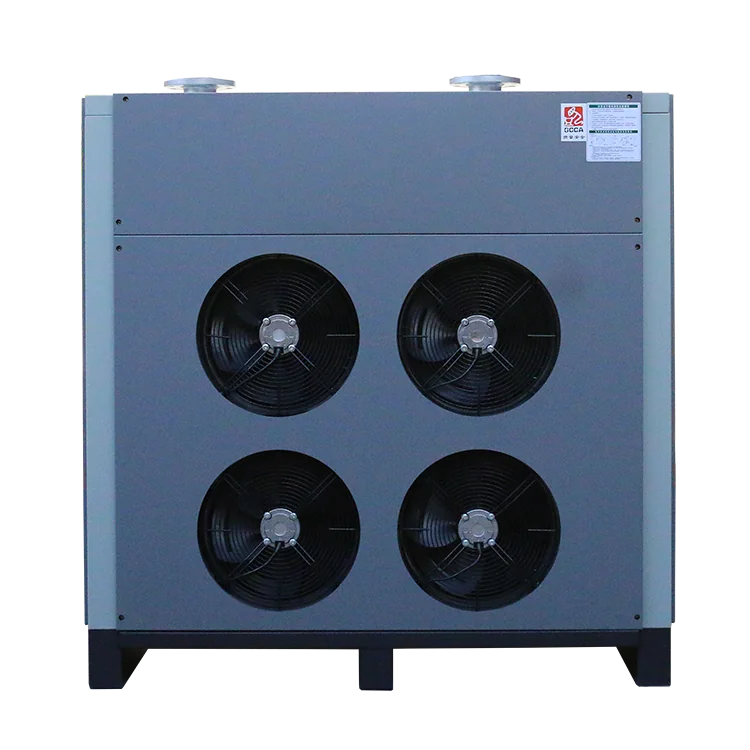

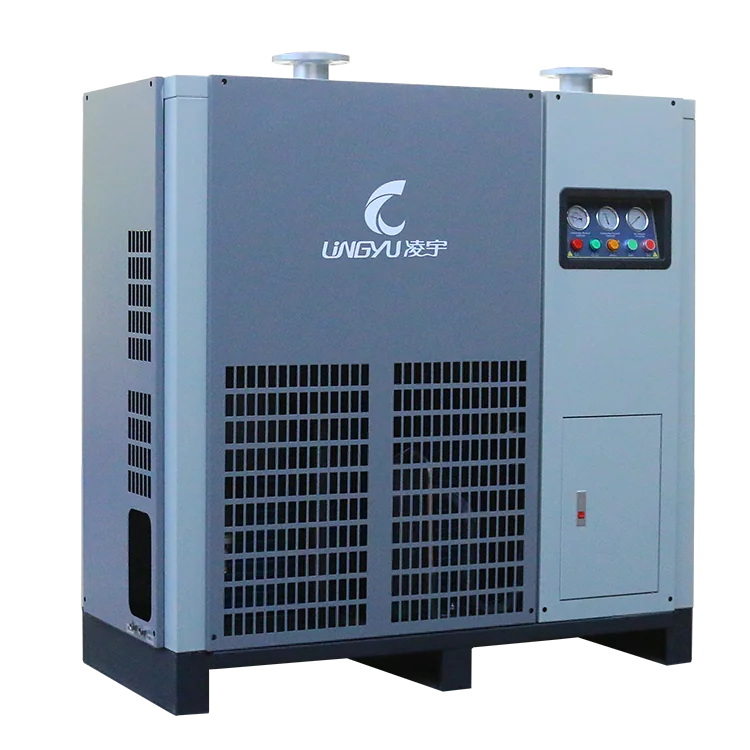

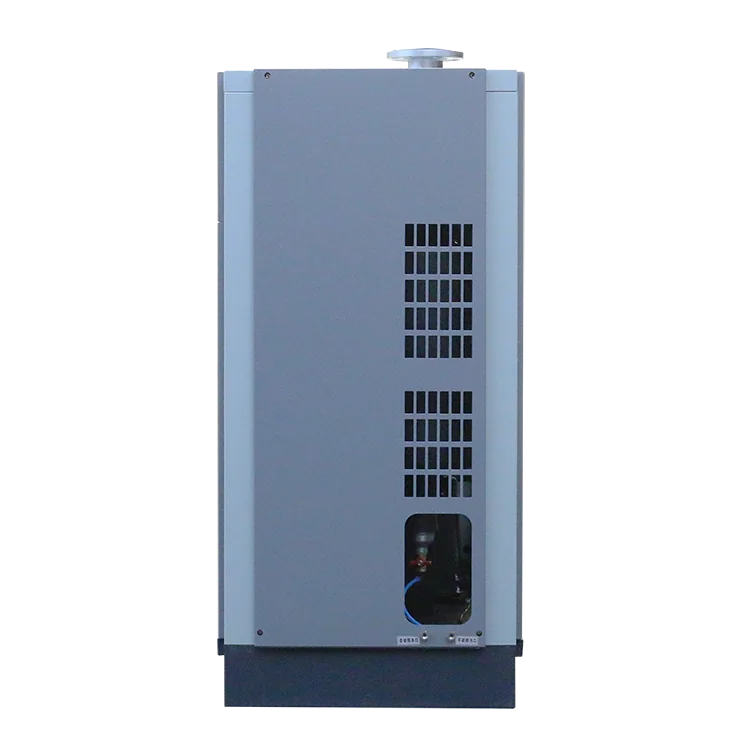

O Secador de Ar Refrigerado com Trocador de Calor de Placas Série PD foi desenvolvido com base nos secadores de ar refrigerados convencionais do tipo casco e tubos, incorporando um inovador trocador de calor de placas em liga de alumínio 3 em 1, que integra o evaporador, o trocador de calor ar-ar e o separador de água em uma única unidade compacta.
Em comparação com os sistemas convencionais de troca térmica do tipo casco e tubos, o trocador de calor de placas em liga de alumínio oferece maior eficiência de transferência de calor. A diferença de temperatura entre a entrada e a saída do secador é mantida em até 10°C, proporcionando um ponto de orvalho sob pressão estável e, ao mesmo tempo, maior eficiência energética.
Para garantir um desempenho estável de secagem e uma operação confiável a longo prazo, o Secador de Ar Comprimido Refrigerado tipo Casco e Tubos (Shell Tube) deve ser utilizado sob as seguintes condições recomendadas:
Para obter o melhor desempenho operacional, o equipamento deve ser instalado em um ambiente limpo e bem ventilado. Condições estáveis de entrada e uma configuração adequada do sistema ajudam a manter a eficiência de secagem, reduzir perdas de pressão e prolongar a vida útil do equipamento.
| Model | Capacity (m³/min) | Power Supply (V/Hz/Ph) | Motor Power (kW) | Air Inlet / Outlet | Net Weight (kg) | Dimensions (L × W × H, mm) |
|---|---|---|---|---|---|---|
| LY-PD10A | 1.60 | 220/50/1 | 0.70 | RC1″ | 160 | 500 × 360 × 750 |
| LY-PD20A | 2.60 | 220/50/1 | 0.79 | RC1″ | 225 | 500 × 380 × 750 |
| LY-PD30A | 3.80 | 220/50/1 | 0.90 | RC1-1/4″ | 235 | 520 × 450 × 920 |
| LY-PD50A | 6.50 | 220/50/1 | 1.20 | RC1-1/2″ | 295 | 670 × 560 × 1060 |
| LY-PD75A | 10.50 | 220/50/1 | 2.00 | RC2″ | 345 | 670 × 560 × 1060 |
| LY-PD100A | 13.50 | 220/50/1 | 2.22 | RC2″ | 430 | 1010 × 760 × 1480 |
| LY-PD120A | 17.00 | 380/50/3 | 2.80 | RC2-1/2″ | 450 | 1200 × 700 × 1480 |
| LY-PD150A | 21.50 | 380/50/3 | 3.90 | DN80 | 550 | 1460 × 700 × 1480 |
| LY-PD180A | 25.00 | 380/50/3 | 4.90 | DN80 | 630 | 1460 × 740 × 1600 |
| LY-PD200A | 28.50 | 380/50/3 | 5.40 | DN80 | 680 | 1480 × 740 × 1600 |
| LY-PD250A | 32.50 | 380/50/3 | 6.50 | DN80 | 800 | 1480 × 740 × 1460 |
| LY-PD300A | 37.00 | 380/50/3 | 7.80 | DN100 | 1000 | 1640 × 840 × 1750 |
| LY-PD400A | 45.00 | 380/50/3 | 8.80 | DN100 | 1150 | 1640 × 840 × 1750 |
| LY-PD500A | 55.00 | 380/50/3 | 10.10 | DN125 | 1400 | 1740 × 840 × 1750 |
| LY-PD600A | 75.00 | 380/50/3 | 10.10 | DN125 | 1500 | 1890 × 840 × 1863 |
| LY-PD700A | 75.00 | 380/50/3 | 11.10 | DN125 | 1750 | 1890 × 950 × 2010 |
| LY-PD800A | 85.00 | 380/50/3 | 13.70 | DN125 | 1950 | 2220 × 950 × 2063 |
| Model | Capacity (m³/min) | Power Supply (V/Hz/Ph) | Motor Power (kW) | Air Inlet / Outlet | Net Weight (kg) | Dimensions (L × W × H, mm) |
|---|---|---|---|---|---|---|
| LY-PD150W | 21.5 | 380/50/3 | 2.8 | DN80 | 1380 | 740 × 1430 × 1430 |
| LY-PD160W | 25.0 | 380/50/3 | 3.6 | DN80 | 1380 | 740 × 1430 × 1430 |
| LY-PD200W | 28.0 | 380/50/3 | 3.8 | DN80 | 1380 | 740 × 1540 × 1540 |
| LY-PD250W | 32.0 | 380/50/3 | 4.2 | DN80 | 1480 | 740 × 1540 × 1540 |
| LY-PD300W | 37.0 | 380/50/3 | 6.0 | DN100 | 1590 | 740 × 1550 × 1550 |
| LY-PD400W | 45.0 | 380/50/3 | 6.6 | DN100 | 1590 | 840 × 1700 × 1550 |
| LY-PD600W | 65.0 | 380/50/3 | 7.6 | DN125 | 1890 | 840 × 1753 × 1753 |
| LY-PD800W | 75.0 | 380/50/3 | 8.5 | DN125 | 2090 | 840 × 1753 × 1753 |
| LY-PD850W | 85.0 | 380/50/3 | 10.2 | DN125 | 2280 | 840 × 1763 × 1753 |
| LY-PD900W | 95.0 | 380/50/3 | 11.3 | DN150 | 2280 | 940 × 1763 × 1763 |
| LY-PY1100W | 110.0 | 380/50/3 | 12.9 | DN150 | 2680 | 940 × 1763 × 1863 |
| LY-PD1200W | 120.0 | 380/50/3 | 14.7 | DN150 | 2880 | 960 × 1763 × 1863 |
| LY-PD1400W | 140.0 | 380/50/3 | 14.7 | DN200 | 2000 | 1350 × 1863 × 1863 |
| LY-PD1600W | 165.0 | 380/50/3 | 16.9 | DN200 | 2200 | 1350 × 1863 × 1863 |
Nota: Para vazões acima de 110 m³/min ou requisitos especiais (materiais, temperatura ou especificações), entre em contato com nossa empresa ou distribuidores autorizados. Os dados podem ser alterados sem aviso prévio.
Na Filipinas, onde a elevada umidade, as altas temperaturas ambiente e as intensas chuvas sazonais podem aumentar significativamente o risco de condensação em sistemas de ar comprimido, o Secador de Ar Comprimido Refrigerado tipo Casco e Tubos (Shell Tube) é especialmente indicado para usuários industriais que exigem remoção estável de umidade, qualidade confiável do ar comprimido e operação contínua em regime de trabalho ininterrupto. Com um ponto de orvalho sob pressão estável de 2°C a 10°C, projeto com resfriamento a ar e capacidade de suportar temperaturas de entrada de até 80°C, ele é ideal para tratamento de ar comprimido de uso geral em condições operacionais tropicais exigentes.
Processamento de Alimentos e Bebidas
Indicado para usos de ar comprimido sem contato com o produto em plantas de alimentos e bebidas, incluindo suporte a embalagens, sistemas de transporte pneumático, controles pneumáticos e redes de ar utilitário. Em ambientes quentes e úmidos, a secagem refrigerada estável ajuda a reduzir o risco de condensação e melhora a confiabilidade diária dos equipamentos. Alimentos e bebidas também estão entre os setores industriais mais relevantes a serem destacados para o mercado filipino.
Fabricação de Eletrônicos e Eletroeletrônica
Recomendado para sistemas de apoio à montagem eletrônica, ar utilitário seco, ferramentas pneumáticas e ambientes de produção sensíveis à umidade, onde a qualidade estável do ar comprimido ajuda a reduzir interrupções relacionadas à umidade e melhora a consistência do processo. A indústria eletrônica é um dos principais setores a ser destacado nas Filipinas.
Analisadores de Laboratório e Salas Técnicas
Aplicável a equipamentos analíticos, sistemas de ar para laboratórios e ambientes de suporte técnico, onde o controle de umidade é essencial para condições de teste confiáveis e estabilidade dos equipamentos.
Câmaras Ambientais e Sistemas de Teste
Indicado para câmaras de ensaio e ambientes controlados, onde a consistência da secagem do ar contribui para simulações precisas e condições operacionais estáveis.
Sistemas de Sprinklers Secos e Ar Utilitário Predial
Recomendado para sistemas de sprinklers secos e aplicações de ar utilitário relacionadas, onde o ar comprimido seco ajuda a reduzir a corrosão interna e o acúmulo de umidade nas tubulações.
Geradores de Ozônio e Sistemas Utilitários Especializados
Pode ser utilizado em aplicações onde o ar comprimido seco melhora a estabilidade operacional e reduz impactos da umidade no desempenho dos equipamentos.
Fabricação Industrial Geral
Adequado para ferramentas pneumáticas, sistemas de automação, redes centralizadas de ar comprimido e linhas de produção, onde o controle confiável de umidade é necessário para proteger equipamentos a jusante e manter operação estável.
Usinagem CNC e Sistemas de Automação
Bem indicado para componentes pneumáticos, máquinas automatizadas e sistemas de controle, onde o ar comprimido seco ajuda a reduzir desgaste, melhorar a estabilidade do sistema e apoiar operação eficiente.
Secagem de Guias de Onda e Sistemas de Comunicação
Aplicável a sistemas técnicos onde o ar seco é necessário para reduzir riscos de condensação e corrosão em equipamentos sensíveis alimentados por ar.
Instalações Industriais Costeiras e de Alta Umidade
Para fábricas localizadas em cidades costeiras das Filipinas ou outras regiões de alta umidade, este secador ajuda a reduzir a carga de umidade nos sistemas de ar comprimido e contribui para uma operação mais estável sob condições ambientais quentes e saturadas de umidade.
