Em sistemas industriais de ar comprimido, a remoção de umidade é essencial para proteger os equipamentos a jusante e manter a estabilidade da qualidade do ar. Os trocadores de calor são especialmente importantes nos secadores de ar por refrigeração porque resfriam o ar comprimido, promovem a condensação da umidade, recuperam calor e reduzem a carga do sistema de refrigeração.
Diferentes projetos de secadores por refrigeração utilizam diferentes estruturas de trocadores de calor. Dependendo da configuração do secador, elas podem incluir trocadores de calor ar-ar, evaporadores ar-refrigerante, trocadores de calor de placas aletadas, trocadores de calor de placas integrados 3 em 1 e projetos casco e tubo.
Função dos trocadores de calor em secadores de ar comprimido
Em um secador de ar por refrigeração, os trocadores de calor transferem calor entre o ar comprimido, o refrigerante ou outra corrente de ar sem permitir que os meios se misturem.
Nos secadores por refrigeração AH e WH da Lingyu, o ar comprimido em alta temperatura é primeiro pré-resfriado antes de entrar no trocador de calor ar-ar. Em seguida, o ar passa pelo evaporador ar-refrigerante, onde um resfriamento adicional reduz o ponto de orvalho sob pressão para aproximadamente 2–10 °C.
À medida que o ar comprimido esfria, o vapor de água condensa. Após a separação do condensado, o ar comprimido seco retorna pelo trocador de calor ar-ar, onde é reaquecido antes de sair do secador.
Esse processo de recuperação de calor atende a duas funções importantes: reduz a carga de refrigeração ao pré-resfriar o ar comprimido de entrada e eleva a temperatura do ar de saída antes que o ar tratado entre no sistema a jusante.
Para uma explicação mais detalhada do processo completo, consulte a categoria de secadores de ar por refrigeração.

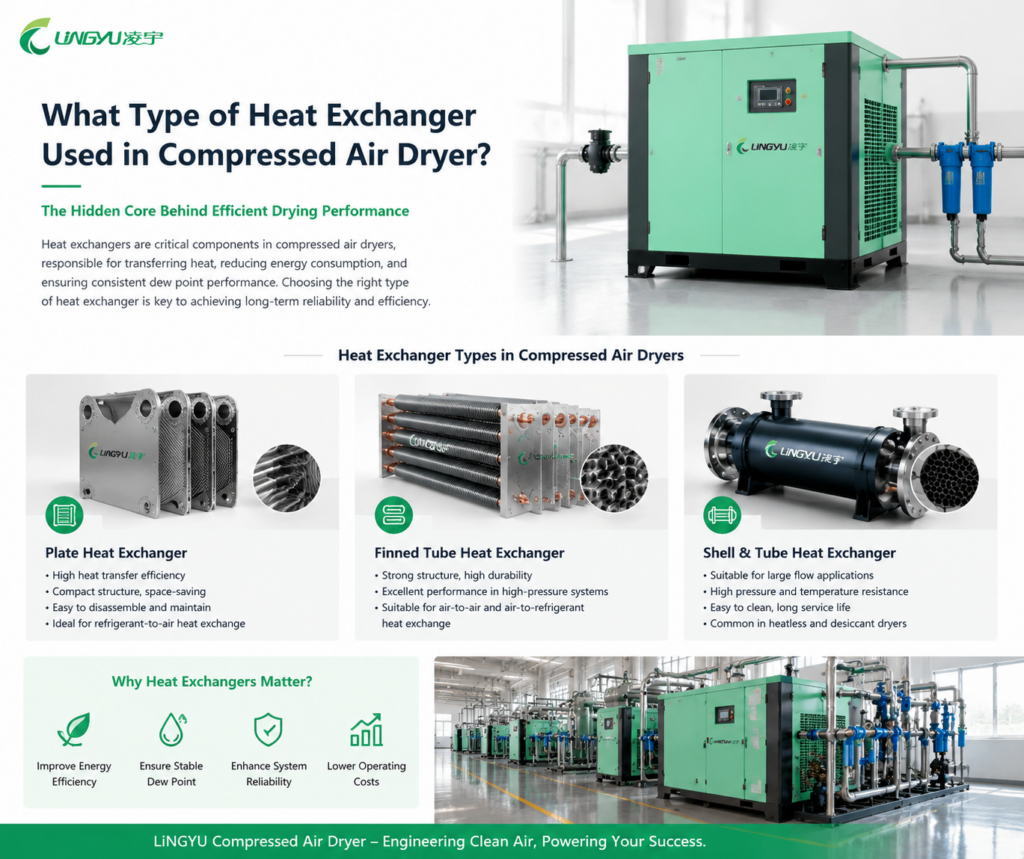

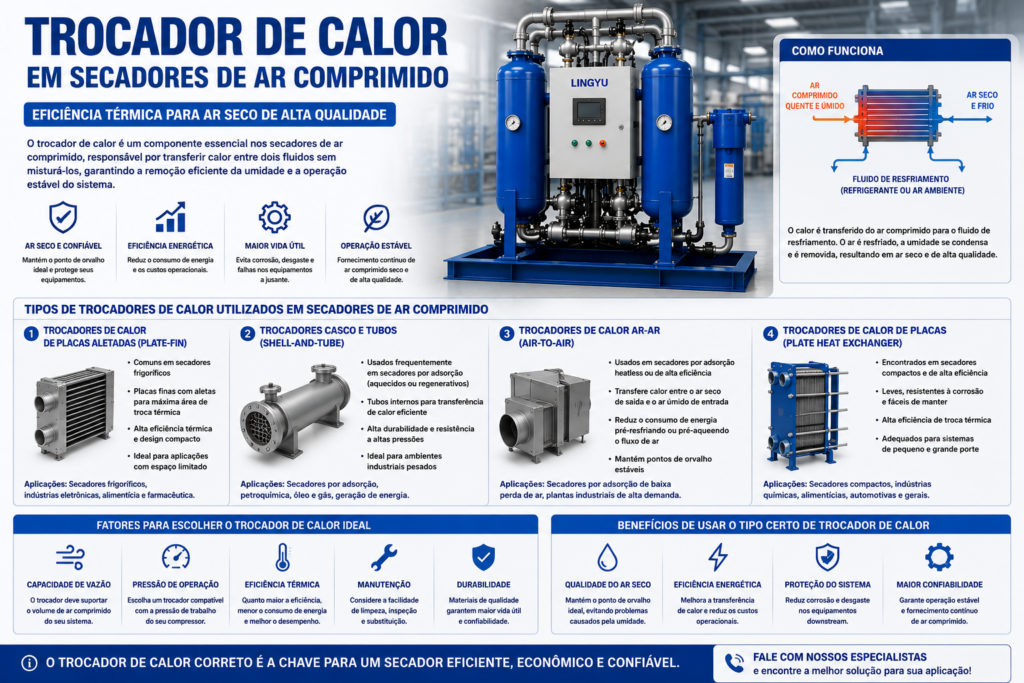

Tipos de trocadores de calor usados em secadores de ar comprimido
O trocador de calor adequado depende da estrutura do secador, capacidade, método de resfriamento, requisitos de instalação e condições de operação.
1. Trocador de calor ar-ar
Um trocador de calor ar-ar transfere calor entre o ar comprimido quente de entrada e o ar comprimido frio e seco de saída.
O ar de entrada é pré-resfriado antes de chegar ao evaporador, reduzindo a carga de resfriamento sobre o sistema de refrigeração. Ao mesmo tempo, o ar tratado frio absorve calor e é reaquecido antes da descarga.
As Séries AH e WH da Lingyu utilizam esse arranjo de recuperação de calor.
Os principais benefícios incluem:
- Redução da carga de refrigeração
- Recuperação de energia térmica dentro do secador
- Reaquecimento do ar comprimido de saída
- Melhoria da eficiência térmica geral
Como as duas correntes de ar comprimido trocam calor sem se misturar, a remoção de umidade e a qualidade do ar de saída podem ser mantidas enquanto se reduz a necessidade desnecessária de resfriamento.
2. Evaporador ar-refrigerante
O evaporador ar-refrigerante é o principal trocador de calor de resfriamento em um secador de ar por refrigeração.
Dentro do evaporador, o calor é transferido do ar comprimido para o sistema de refrigeração. À medida que a temperatura do ar comprimido diminui, o vapor de água atinge a saturação e condensa em água líquida.
Nos secadores por refrigeração AH e WH da Lingyu, essa etapa de resfriamento ajuda a atingir um ponto de orvalho sob pressão de aproximadamente 2–10 °C.
O evaporador deve fornecer capacidade suficiente de transferência de calor, mantendo uma queda de pressão aceitável no ar comprimido. Seu desempenho afeta diretamente a eficiência de resfriamento, a condensação da umidade e a estabilidade do ponto de orvalho sob pressão.
3. Trocador de calor de placas aletadas
Os trocadores de calor de placas aletadas utilizam placas e aletas para criar uma área de transferência de calor relativamente grande dentro de uma estrutura compacta.
Essa configuração pode ser útil quando tanto a transferência eficiente de calor quanto uma instalação compacta são importantes.
A Série PB da Lingyu utiliza um trocador de calor de placas aletadas em liga de alumínio na etapa de pré-resfriamento para reduzir a temperatura do ar comprimido em alta temperatura antes que ele chegue à seção principal de secagem.
As vantagens da construção com placas aletadas podem incluir:
- Grande área de transferência de calor
- Estrutura compacta
- Pré-resfriamento eficiente
- Menor espaço necessário para instalação
A adequação real de um trocador de placas aletadas depende da vazão de ar, pressão, temperatura de entrada, nível de contaminação e requisitos de manutenção.
4. Trocador de calor de placas 3 em 1
Alguns secadores de ar por refrigeração integram várias funções de tratamento em um conjunto compacto de trocador de calor.
A Série PB da Lingyu utiliza um trocador de calor de placas 3 em 1 que incorpora funções de pré-resfriamento/reaquecimento e evaporação.
A Série PD utiliza outra configuração integrada que combina:
- Evaporador
- Trocador de calor ar-ar
- Separador de água
A integração dessas funções pode reduzir o número de componentes separados e criar uma disposição interna mais compacta.
5. Trocador de calor casco e tubo
A construção casco e tubo é outro tipo de trocador de calor utilizado em secadores industriais de ar por refrigeração.
Em um trocador casco e tubo, um fluido passa pelos tubos enquanto outro fluido ou corrente de ar circula ao redor dos tubos dentro do casco externo. O calor é transferido através das paredes dos tubos enquanto os dois meios permanecem separados.
Em comparação com configurações compactas do tipo placa, os projetos casco e tubo são normalmente associados a uma construção industrial robusta e podem ser adequados para configurações de equipamentos de maior porte.
A escolha correta depende da capacidade do sistema, pressão, temperatura, requisitos de resfriamento, queda de pressão permitida, condições de instalação e necessidades de manutenção.
Para conhecer mais de perto essa configuração, consulte o secador de ar por refrigeração com trocador casco e tubo.
Como esses trocadores de calor trabalham em conjunto?
Um secador por refrigeração pode utilizar mais de um trocador de calor porque cada etapa desempenha uma função diferente.
Um processo típico pode ser resumido da seguinte forma:
- Pré-resfriamento: o ar comprimido em alta temperatura é resfriado antes de entrar na etapa principal de refrigeração.
- Recuperação de calor ar-ar: o ar de entrada transfere calor para o ar frio e seco de saída.
- Resfriamento no evaporador: o sistema de refrigeração remove calor adicional até que o vapor de água condense.
- Separação da umidade: o líquido condensado é separado do ar comprimido.
- Reaquecimento: o ar comprimido frio e seco absorve calor do ar de entrada antes de sair do secador.
A configuração exata varia de acordo com o projeto do secador. Alguns sistemas utilizam trocadores de calor e separadores independentes, enquanto projetos integrados do tipo placa podem combinar várias funções em um único conjunto.
Fatores a considerar ao escolher um trocador de calor
O projeto de trocador de calor adequado depende do secador e das condições reais de operação.
Capacidade de vazão de ar
O trocador de calor deve suportar o volume necessário de ar comprimido e, ao mesmo tempo, fornecer capacidade suficiente de transferência de calor.
Um trocador subdimensionado pode limitar o desempenho de resfriamento e afetar o ponto de orvalho sob pressão.
Pressão de operação
O trocador deve ser adequado à pressão de operação do sistema de ar comprimido.
Os requisitos de pressão devem ser considerados em conjunto com os materiais, a construção, as conexões e o projeto completo do secador.
Eficiência da transferência de calor
Uma transferência de calor eficiente ajuda a reduzir a carga de resfriamento sobre o sistema de refrigeração.
Em um trocador ar-ar, uma recuperação eficiente de calor também permite que o ar frio de saída pré-resfrie o ar comprimido de entrada.
Queda de pressão
A queda de pressão é uma consideração importante em equipamentos de ar comprimido.
Uma queda de pressão excessiva através de um trocador de calor pode aumentar a pressão de descarga que o compressor precisa fornecer para manter pressão adequada a jusante, elevando a demanda de energia do sistema.
Temperatura de entrada
Temperaturas de entrada elevadas aumentam a carga térmica imposta ao secador.
Portanto, o trocador de calor e o sistema de refrigeração devem ser selecionados de acordo com as condições reais do ar de entrada, e não apenas com base na vazão nominal.
Espaço de instalação
Projetos de trocadores de calor de placas, placas aletadas e integrados podem proporcionar configurações compactas de equipamento quando o espaço de instalação é limitado.
No entanto, a compacidade deve ser avaliada em conjunto com o desempenho da transferência de calor, a queda de pressão e a acessibilidade para manutenção.
Manutenção e acesso para serviço
As superfícies de transferência de calor podem perder desempenho se houver acúmulo de contaminantes.
Portanto, o projeto adequado do trocador deve considerar o ambiente de operação, a limpeza do ar comprimido, as condições de resfriamento, os requisitos de inspeção e a acessibilidade para manutenção.
Benefícios do trocador de calor adequado
Um trocador de calor corretamente selecionado e projetado pode contribuir para:
- Ponto de orvalho sob pressão estável
- Condensação eficiente da umidade
- Menor carga de refrigeração
- Recuperação de calor
- Queda de pressão controlada
- Redução do consumo desnecessário de energia
- Construção compacta do secador
- Operação estável do secador a longo prazo
Portanto, o desempenho do trocador de calor deve ser avaliado como parte do secador por refrigeração completo, e não como um componente isolado.
Qual é o melhor trocador de calor para um secador de ar comprimido?
Não existe um único tipo de trocador de calor que seja o melhor para todos os secadores de ar comprimido.
Os trocadores de calor ar-ar são úteis para recuperar calor entre o ar comprimido de entrada e o de saída.
Os evaporadores ar-refrigerante fornecem o principal resfriamento do sistema de refrigeração necessário para a condensação da umidade.
Os trocadores de calor de placas aletadas oferecem uma estrutura compacta de transferência de calor e podem ser utilizados para o pré-resfriamento de ar comprimido em alta temperatura.
Os trocadores de calor de placas 3 em 1 integram várias funções de tratamento em um conjunto compacto.
Os trocadores casco e tubo oferecem outra opção de construção industrial quando o projeto do sistema, a capacidade e as condições de operação favorecem essa configuração.
A escolha correta depende da vazão, pressão, temperatura de entrada, requisitos de transferência de calor, queda de pressão permitida, espaço de instalação, necessidades de manutenção e configuração geral do secador.
Conclusão
Os trocadores de calor são componentes centrais para o funcionamento dos secadores de ar comprimido por refrigeração.
Eles pré-resfriam o ar comprimido de entrada, fornecem o resfriamento por refrigeração, promovem a condensação da umidade, recuperam calor e reaquecem o ar seco de saída. Seu projeto afeta diretamente a estabilidade do ponto de orvalho sob pressão, a carga de refrigeração, a queda de pressão, o tamanho do equipamento e o desempenho geral do secador.
As configurações de secadores por refrigeração da Lingyu utilizam vários arranjos de trocadores de calor, incluindo trocadores ar-ar, evaporadores ar-refrigerante, trocadores de placas aletadas em liga de alumínio, trocadores de placas integrados 3 em 1 e estruturas casco e tubo.
Nos secadores por refrigeração AH e WH da Lingyu, o processo de resfriamento proporciona um ponto de orvalho sob pressão de aproximadamente 2–10 °C. Outras configurações de trocadores de calor podem ser selecionadas de acordo com a temperatura de entrada, capacidade, estrutura do equipamento e requisitos da aplicação.
Portanto, o trocador de calor mais adequado não é determinado apenas pelo seu tipo. Ele deve ser selecionado como parte do sistema completo de secagem de ar comprimido de acordo com as condições reais de operação e a qualidade de ar necessária.
