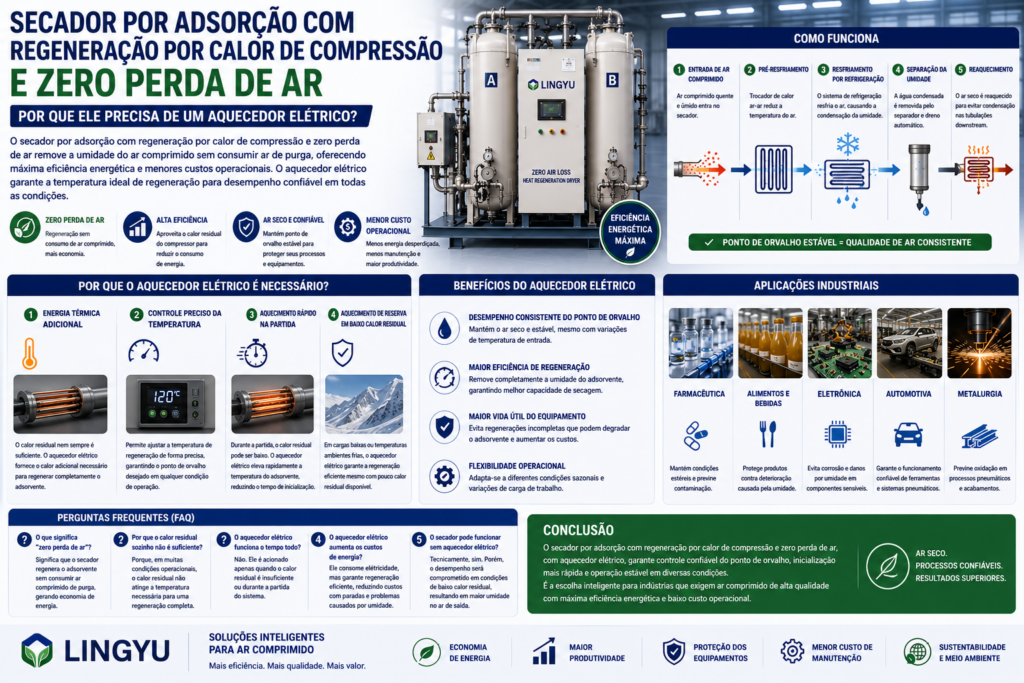

Um secador por calor de compressão com zero perda de ar é projetado para produzir ar comprimido com baixo ponto de orvalho enquanto minimiza as perdas de ar comprimido associadas à regeneração convencional por purga.
Em vez de depender principalmente de ar seco de produto para regenerar o dessecante, o sistema utiliza a energia térmica já disponível no ar quente de descarga do compressor.
Esse princípio de recuperação de calor é uma das principais razões pelas quais os secadores por calor de compressão são atraentes para grandes sistemas de ar comprimido que operam continuamente.
Entretanto, recuperar calor não significa que todas as condições de operação forneçam automaticamente a quantidade ideal de energia térmica para regeneração.
Carga do compressor, temperatura de descarga, condições ambientais e projeto do sistema podem afetar o calor disponível para o secador.
Em configurações equipadas com aquecimento elétrico auxiliar, o aquecedor fornece capacidade térmica adicional quando o calor de compressão recuperado, por si só, não é suficiente.
Como Funciona um Secador por Calor de Compressão com Zero Perda de Ar?
Um secador regenerativo por calor de compressão utiliza o ar comprimido quente proveniente do compressor como fonte térmica durante a regeneração do dessecante.
Durante a operação, a umidade é adsorvida pelo dessecante na torre de secagem.
O dessecante saturado precisa então ser regenerado para que sua capacidade de adsorção seja restaurada para o próximo ciclo de secagem.
Em vez de utilizar uma quantidade significativa de ar comprimido seco como gás de purga, um sistema zero-purge é projetado para regenerar e resfriar o dessecante sem consumir ar de produto durante a regeneração.
A configuração HOC-Z com consumo zero de gás da Lingyu, por exemplo, especifica 0% de consumo de ar de regeneração, com ponto de orvalho sob pressão opcional de −20 °C ou −40 °C sob suas condições operacionais especificadas.
Por Que o Calor de Compressão Disponível É Importante?
A secagem por calor de compressão depende de uma relação adequada entre o compressor e o secador.
O compressor gera calor durante a compressão do ar.
Em um sistema apropriado, essa energia térmica pode ser recuperada e utilizada durante a regeneração em vez de ser totalmente rejeitada como calor residual.
Isso pode reduzir a dependência de ar de purga e de aquecimento externo em comparação com outros métodos de secagem regenerativa.
Entretanto, a energia térmica disponível não é necessariamente constante.
As condições de regeneração podem mudar quando:
- A carga do compressor diminui
- A temperatura de descarga cai
- As condições ambientais mudam
- A demanda de produção varia
- O secador inicia antes que condições térmicas estáveis tenham sido estabelecidas
É por isso que o aquecimento auxiliar pode ser valioso em determinados projetos de secadores por calor de compressão.
Por Que um Aquecedor Elétrico Pode Ser Utilizado?
Calor Suplementar Quando o Calor de Compressão É Insuficiente
Uma regeneração eficaz do dessecante exige energia térmica suficiente para liberar a umidade retida pelo material adsorvente.
Quando o calor de descarga do compressor é adequado, o secador pode aproveitar ao máximo essa energia recuperada.
Quando a energia disponível cai abaixo do nível exigido pela sequência de regeneração, um aquecedor elétrico pode fornecer calor suplementar.
Isso ajuda o secador a não depender de condições ideais do compressor em todos os momentos.
Temperatura de Regeneração Mais Estável
O desempenho da regeneração depende não apenas da existência de calor, mas também do controle do processo de regeneração.
Um aquecedor integrado ao sistema de controle do secador pode fornecer energia térmica adicional quando necessário, ajudando a manter condições adequadas de regeneração mesmo quando a temperatura de descarga do compressor varia.
O objetivo não é simplesmente elevar ao máximo a temperatura do secador.
A finalidade é fornecer calor suficiente e controlado para que o dessecante seja adequadamente regenerado sem consumo desnecessário de energia.
Suporte Durante Partida e Variações de Carga
Durante a partida, o compressor e o sistema de secagem podem não atingir imediatamente condições operacionais estáveis.
Da mesma forma, um compressor operando em carga reduzida pode fornecer temperaturas de descarga diferentes das observadas em plena carga.
O aquecimento elétrico auxiliar pode oferecer flexibilidade adicional durante esses períodos, em vez de obrigar o secador a depender exclusivamente de uma disponibilidade variável de calor residual.
Manutenção de Desempenho Confiável do Ponto de Orvalho
Uma regeneração incompleta do dessecante reduz a quantidade de umidade que o leito de adsorção consegue remover durante seu próximo ciclo de secagem.
Ao longo de ciclos repetidos, regeneração insuficiente pode contribuir para deterioração do desempenho do ponto de orvalho sob pressão.
O gerenciamento térmico adequado, portanto, ajuda a sustentar um desempenho de secagem mais consistente.
Em aplicações que exigem ar comprimido muito seco, os usuários devem considerar tanto o ponto de orvalho sob pressão necessário quanto o método de regeneração ao selecionar um secador de ar por adsorção.
Zero Perda de Ar Significa Zero Consumo de Energia?
Não.
“Zero perda de ar” ou “zero purge” significa que a regeneração é realizada sem consumir ar comprimido de produto como ar de purga.
Isso não significa que o secador opere sem entrada de energia.
Um secador por calor de compressão pode obter grande parte de sua energia de regeneração do calor de descarga do compressor, mas outros componentes do sistema ainda podem exigir eletricidade.
Dependendo do projeto do secador, esses componentes podem incluir:
- Controlador
- Válvulas
- Equipamentos de resfriamento
- Instrumentação
- Aquecimento auxiliar
Essa distinção é importante ao comparar tecnologias de secagem.
O desempenho energético deve ser avaliado considerando o ciclo completo de secagem, e não apenas o consumo de ar de purga.
Aquecedor Elétrico vs. Regeneração por Ar de Purga
Um aquecedor elétrico e o ar de purga desempenham funções diferentes.
Em secadores regenerativos convencionais, uma parte do ar comprimido seco produzido pode ser expandida e conduzida através da torre em regeneração para remover a umidade do dessecante.
Esse ar de purga é então descarregado, em vez de ser enviado para a produção.
Em uma configuração por calor de compressão, o objetivo é recuperar energia térmica já produzida pelo compressor e minimizar ou eliminar esse consumo de ar comprimido.
O aquecimento elétrico auxiliar, quando utilizado, complementa a energia térmica em vez de consumir deliberadamente ar comprimido de produto valioso.
Para centrais de compressores de grande capacidade, evitar perdas contínuas por purga pode ser particularmente importante porque produzir ar comprimido exige uma quantidade significativa de energia.
A Importância da Etapa de Resfriamento
Aquecer o dessecante é apenas uma parte da regeneração.
Depois que a umidade é dessorvida, o dessecante precisa retornar a uma temperatura adequada antes do próximo ciclo de adsorção.
Se o leito de adsorção permanecer quente demais, sua capacidade de capturar vapor de água pode ser reduzida.
Um sistema zero-purge corretamente projetado precisa, portanto, gerenciar tanto o aquecimento quanto o resfriamento como partes da sequência completa de regeneração.
Essa é uma das razões pelas quais a seleção de um secador por calor de compressão deve considerar o projeto completo do sistema, em vez de apenas perguntar se a unidade possui aquecedor.
Condições Operacionais da Série HOC-Z
A Série HOC-Z da Lingyu é projetada como um secador dessecante regenerativo por calor de compressão com zero purga.
Sob suas condições operacionais declaradas, o sistema apresenta:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 120 °C |
| Faixa permitida de temperatura de entrada | 110–180 °C |
| Consumo de ar de regeneração | 0% |
| PDP de saída opcional | −20 °C ou −40 °C |
| Temperatura da água de resfriamento | ≤32 °C |
| Pressão da água de resfriamento | 0,2–0,6 MPa |
Essas condições demonstram um princípio importante de seleção:
um secador por calor de compressão deve ser compatibilizado de perto com o compressor e com as condições operacionais da planta, em vez de ser selecionado apenas pela capacidade de vazão.
Instalações que estejam comparando configurações HOC também podem avaliar um secador por adsorção com regeneração por calor de compressão como configuração alternativa.
Quando um Secador HOC Zero-Purge É Mais Adequado?
A secagem por calor de compressão é particularmente atraente quando existe disponibilidade consistente de ar quente de descarga do compressor e quando minimizar o consumo de ar de regeneração possui valor econômico significativo.
Candidatos típicos incluem:
- Grandes plantas de manufatura
- Indústrias de processo
- Centrais de compressores
- Instalações com longos períodos de operação em carga relativamente estável
Por exemplo, a Lingyu forneceu seis secadores regenerativos HOC de 150 m³/min com zero perda de ar para um grande projeto industrial de ar comprimido, demonstrando como essa tecnologia pode ser aplicada em capacidades significativas.
Indústrias com requisitos exigentes de qualidade do ar comprimido podem incluir setores farmacêutico, eletrônico, de nova energia e outros ambientes de produção contínua.
Em aplicações farmacêuticas e biofarmacêuticas, por exemplo, o tratamento do ar comprimido deve ser selecionado conforme os requisitos de qualidade do ar do processo real.
O Que Deve Ser Considerado Antes de Selecionar um Secador HOC?
Um secador por calor de compressão com zero purga deve ser avaliado como parte da central de compressores, e não como uma máquina isolada.
Os fatores importantes incluem:
- Tipo de compressor
- Temperatura de descarga
- Vazão
- Pressão
- Perfil de carga operacional
- Ponto de orvalho sob pressão necessário
- Disponibilidade de água de resfriamento
- Requisitos de filtragem
- Quantidade de calor utilizável disponível ao longo do ciclo de operação
A relação entre compressor e secador é especialmente importante.
Se a temperatura de descarga frequentemente ficar fora da faixa de projeto do secador, o desempenho da regeneração e a eficiência geral podem ser afetados.
Os usuários também devem distinguir secadores HOC zero-purge de outras tecnologias zero-purge.
Um secador por adsorção blower zero-purge, por exemplo, alcança consumo zero de ar de regeneração utilizando uma estratégia diferente de regeneração e resfriamento, podendo ser adequado a outras condições de instalação.
Perguntas Frequentes
O Que Significa “Zero Perda de Ar” em um Secador por Calor de Compressão?
Significa que o processo de regeneração é projetado sem consumir ar comprimido de produto como ar de purga.
A Série HOC-Z da Lingyu especifica 0% de consumo de ar de regeneração sob suas condições operacionais declaradas.
Todo Secador por Calor de Compressão Zero-Purge Precisa de Aquecedor Elétrico?
Não necessariamente.
A configuração de aquecimento depende do projeto do secador e das condições térmicas disponíveis no compressor.
Alguns sistemas podem depender principalmente do calor de compressão recuperado, enquanto outros utilizam aquecimento auxiliar para fornecer capacidade térmica adicional ou maior flexibilidade operacional.
Por Que o Calor Recuperado do Compressor Pode Ser Insuficiente?
O calor disponível pode variar conforme:
- Carga do compressor
- Temperatura de descarga
- Condições operacionais
- Configuração do sistema
Se a energia térmica cair abaixo do nível necessário para o processo de regeneração, pode ser necessário aquecimento suplementar.
O Aquecedor Elétrico Funciona Continuamente?
Não necessariamente.
Em um sistema corretamente controlado, o aquecimento auxiliar deve operar conforme a estratégia de regeneração do equipamento e a necessidade térmica real, em vez de simplesmente funcionar continuamente.
O Aquecedor Elétrico Elimina a Vantagem Energética de um Secador HOC?
Não.
A comparação importante é o consumo total de energia do sistema.
A recuperação do calor de compressão e a eliminação das perdas de ar de purga ainda podem oferecer vantagens relevantes de eficiência mesmo quando alguma energia elétrica auxiliar é necessária em determinadas condições operacionais.
A Secagem HOC Zero-Purge É Adequada para PDP de −40 °C?
Pode ser.
A Série HOC-Z da Lingyu especifica configurações opcionais de ponto de orvalho sob pressão de −20 °C e −40 °C sob suas condições operacionais definidas.
Qual É a Diferença entre HOC-E e HOC-Z?
A principal diferença está no consumo de ar de regeneração.
A configuração HOC-E de baixa purga da Lingyu especifica consumo de ar de regeneração de até 3%, enquanto a configuração HOC-Z zero-purge especifica 0%.
A escolha adequada depende das condições da planta, objetivos de energia e projeto do sistema.
Conclusão
Um secador por calor de compressão com zero perda de ar é projetado para recuperar a energia térmica do ar quente de descarga do compressor enquanto elimina o consumo de ar comprimido durante a regeneração.
Isso torna a tecnologia particularmente atraente para grandes sistemas de ar comprimido em operação contínua, onde tanto baixo ponto de orvalho sob pressão quanto eficiência energética são importantes.
Quando um aquecedor elétrico está incluído no projeto, ele deve ser entendido como uma fonte térmica auxiliar, e não como a razão fundamental pela qual o secador funciona.
Sua função é complementar o calor de compressão disponível quando as condições operacionais não fornecem energia térmica suficiente para uma regeneração confiável.
Portanto, a consideração mais importante não é simplesmente se um secador HOC possui ou não aquecedor elétrico.
O ponto principal é se o sistema completo funciona em conjunto de forma eficiente e confiável:
condições de descarga do compressor → estratégia de regeneração → etapa de resfriamento → dessecante → controles → ponto de orvalho sob pressão → perfil de carga da planta.
