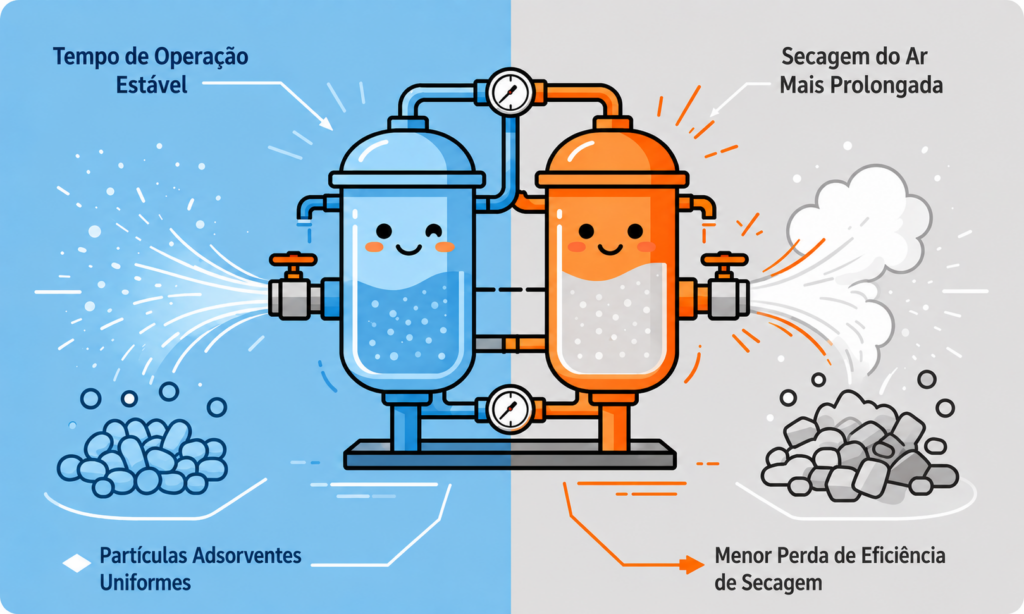

Em um sistema de tratamento de ar comprimido, um secador de ar por adsorção remove o vapor de água e mantém o ponto de orvalho sob pressão exigido pelos processos a jusante.
Quando o desempenho de adsorção começa a diminuir, o primeiro sintoma visível costuma ser o aumento ou a instabilidade do ponto de orvalho sob pressão na saída.
Outros sinais podem incluir:
- Redução do desempenho de secagem
- Ciclos efetivos de adsorção mais curtos
- Aumento da queda de pressão
- Regenerações mais frequentes
- Comutação anormal das torres
- Problemas recorrentes de ponto de orvalho mesmo após o ajuste dos parâmetros de operação
Uma reação comum é presumir que o dessecante simplesmente chegou ao fim de sua vida útil.
No entanto, a deterioração do dessecante é apenas uma das possíveis causas.
Qualidade inadequada do ar de entrada, carga excessiva de umidade, regeneração incompleta, distribuição anormal do fluxo de ar, vazamentos em válvulas, condições incorretas de operação e equipamentos subdimensionados também podem reduzir o desempenho de adsorção.
Portanto, a abordagem mais eficaz para diagnóstico é avaliar todo o sistema de secagem antes de substituir o dessecante.
1. Deterioração do dessecante: vá além do simples “envelhecimento”
O dessecante é continuamente exposto ao fluxo de ar comprimido, ciclos de pressão, adsorção, regeneração e movimentação mecânica.
Ao longo do tempo, essas condições podem afetar tanto sua condição física quanto seu desempenho de adsorção.
Formação de pó e degradação mecânica do dessecante
Mudanças repetidas de pressão e o fluxo de ar podem fazer com que as partículas de dessecante entrem em atrito umas com as outras e gerem gradualmente pó fino.
A formação excessiva de pó ou o desgaste mecânico podem contribuir para:
- Maior queda de pressão
- Restrição do fluxo de ar
- Distribuição desigual do ar
- Redução da capacidade útil de adsorção
- Contaminação por partículas a jusante
Os projetos de secadores regenerativos da Lingyu utilizam dessecantes de alto desempenho selecionados por sua capacidade de adsorção e resistência à abrasão, enquanto alguns projetos também incorporam medidas de distribuição do fluxo de ar para minimizar o desgaste e a formação de pó.
Se for encontrada uma quantidade excessiva de pó, a pergunta importante não é apenas:
“O dessecante deve ser substituído?”
Também é necessário perguntar:
“O que causou essa degradação mecânica excessiva?”
Os possíveis fatores incluem:
- Flutuações excessivas de pressão
- Repressurização anormal
- Fluxo de ar desigual
- Carregamento inadequado do dessecante
- Comutações anormais frequentes
Para mais detalhes, consulte como evitar o arraste de pó do dessecante em um secador por adsorção.
Verifique o dessecante antes de substituí-lo
Inspecione o material adsorvente quanto a:
- Excesso de pó
- Partículas quebradas
- Aglomeração
- Descoloração
- Contaminação por óleo
- Assentamento anormal
- Sinais de exposição excessiva à umidade
O dessecante que já não consegue fornecer o desempenho de adsorção necessário deve ser substituído de acordo com o procedimento de manutenção do fabricante do equipamento.
No entanto, substituir o dessecante sem corrigir o problema operacional subjacente pode fazer com que o novo material se deteriore novamente.
Para orientações adicionais de manutenção, consulte o guia de substituição do dessecante do secador de ar.
2. A baixa qualidade do ar de entrada pode reduzir rapidamente o desempenho de adsorção
A torre de adsorção deve tratar principalmente vapor de água dentro das condições para as quais o secador foi projetado.
Excesso de água líquida, óleo e contaminantes sólidos a montante do leito de adsorção podem impor uma carga desnecessária ao dessecante.
Contaminação por óleo
Aerossóis e vapores de óleo provenientes do sistema do compressor podem contaminar o leito de adsorção e reduzir a capacidade efetiva de remoção de umidade.
Isso pode contribuir para:
- Maior ponto de orvalho sob pressão na saída
- Redução da capacidade útil de adsorção
- Aumento da perda de pressão
- Menor vida útil do dessecante
- Maior frequência de manutenção
Se houver contaminação por óleo no secador, substituir apenas o dessecante não é suficiente.
A fonte a montante também deve ser investigada.
Verifique:
- Arraste de óleo do compressor
- Desempenho do filtro coalescente
- Pressão diferencial do filtro
- Condição do elemento filtrante
- Funcionamento dos drenos
- Contaminação da tubulação a montante
Para diagnóstico relacionado, consulte como resolver o excesso de óleo em um sistema de ar comprimido.
Arraste de água líquida
Não se deve esperar que um secador regenerativo por adsorção trate quantidades descontroladas de condensado líquido.
Quando o resfriamento, a separação, a drenagem ou a filtragem a montante são inadequados, uma quantidade excessiva de água líquida pode chegar ao leito de adsorção.
Isso aumenta a carga de umidade e pode contribuir para:
- Saturação rápida do dessecante
- Instabilidade do ponto de orvalho sob pressão
- Aglomeração
- Restrição do fluxo de ar
- Maior queda de pressão
- Desempenho desigual do leito
Em um sistema de secagem combinado, o ar comprimido pode passar primeiro por uma etapa de refrigeração, na qual uma parte significativa da umidade condensável é removida antes de o ar atravessar a filtragem de remoção de óleo e entrar na etapa de adsorção.
Dependendo do projeto do sistema, inspecione:
- Pós-resfriador
- Separador de umidade
- Drenos automáticos
- Secador por refrigeração
- Filtros coalescentes
- Pontos baixos da tubulação
A entrada do secador deve permanecer dentro das condições de operação especificadas.
3. Operar fora das condições nominais pode sobrecarregar o leito de adsorção
Mesmo um bom dessecante não consegue compensar indefinidamente condições incorretas de entrada.
Temperatura, pressão, vazão e carga de umidade na entrada influenciam o desempenho do secador.
Temperatura de entrada excessiva
Uma temperatura mais alta do ar comprimido geralmente aumenta a carga de umidade que entra no secador por adsorção e pode reduzir o desempenho efetivo de adsorção.
A referência importante não é um único limite universal de temperatura.
É a faixa de temperatura de entrada especificada para o modelo de secador selecionado.
Por exemplo, várias séries de secadores regenerativos sem aquecimento e com purga aquecida da Lingyu especificam temperatura nominal de entrada de 10–30 °C e temperatura máxima de entrada de ≤40 °C.
Outras tecnologias de secagem, como os sistemas por calor de compressão, são projetadas para condições de temperatura de entrada completamente diferentes.
Sempre compare a temperatura real de operação com a especificação do modelo específico do secador.
Se a temperatura de entrada exceder a faixa de projeto, inspecione a montante:
- Pós-resfriador
- Sistema de água de resfriamento, quando aplicável
- Separador de umidade
- Dreno de condensado
- Condições de ventilação
Baixa pressão de operação
A pressão de operação também afeta a quantidade de ar que deve atravessar o leito de adsorção.
Se a pressão cair significativamente abaixo da condição nominal do secador, a vazão volumétrica através do vaso pode aumentar para a mesma vazão mássica.
Isso pode reduzir o tempo efetivo de contato e impor uma carga adicional ao secador.
Várias séries de secadores regenerativos da Lingyu utilizam pressão nominal de entrada de 0,7 MPa, com uma faixa padrão de operação de 0,6–1,0 MPa, embora outras configurações de pressão estejam disponíveis.
Portanto, a pressão real deve ser verificada em relação aos requisitos técnicos do modelo instalado.
Vazão de ar excessiva
Um secador operando continuamente acima de sua capacidade efetiva de tratamento pode apresentar passagem prematura de umidade.
Os possíveis sintomas incluem:
- Aumento do ponto de orvalho durante os picos de produção
- Desempenho normal com baixa carga, mas desempenho inadequado com alta carga
- Períodos efetivos de adsorção mais curtos
- Maior frequência de regeneração
- Maior perda de pressão
Meça a vazão real de ar em vez de se basear apenas na capacidade nominal indicada na placa do compressor.
Se as condições de operação tiverem mudado desde a instalação, a capacidade do secador deve ser reavaliada.
4. Regeneração incompleta pode parecer “dessecante ruim”
Um leito dessecante não consegue continuar adsorvendo umidade se a água anteriormente adsorvida não for removida de forma eficiente durante a regeneração.
Por isso, o desempenho da regeneração é uma das primeiras áreas que devem ser verificadas quando o ponto de orvalho sob pressão na saída começa a aumentar.
Fluxo insuficiente de ar de regeneração
Um fluxo insuficiente de ar de regeneração pode impedir a remoção adequada da umidade do dessecante.
Dependendo da tecnologia do secador, verifique:
- Posição da válvula de regeneração
- Vazão de ar de purga
- Pressão de regeneração
- Condição da exaustão
- Duração do ciclo
- Sequência de controle
O fluxo correto depende especificamente da tecnologia e do modelo do secador.
Mais ar de purga também não significa automaticamente melhor desempenho, pois uma purga excessiva desperdiça ar comprimido sem necessariamente melhorar a secagem.
Para uma explicação específica, consulte como ajustar o fluxo de ar de regeneração em um secador por adsorção.
Aquecimento ou resfriamento inadequado em sistemas com regeneração aquecida
Nos secadores com purga aquecida e com soprador aquecido, a regeneração também depende de energia térmica suficiente.
As possíveis causas de uma regeneração inadequada incluem:
- Falha do aquecedor
- Falha do sensor de temperatura
- Controle incorreto da temperatura
- Fluxo insuficiente de ar de regeneração
- Temporização incorreta do ciclo
- Resfriamento inadequado após a regeneração aquecida
A etapa de resfriamento é particularmente importante.
A dessorção aquecida por si só não conclui o processo de regeneração. O dessecante também deve resfriar o suficiente antes de retornar ao serviço de adsorção.
Portanto, um secador pode atingir a temperatura necessária de regeneração e, ainda assim, apresentar desempenho inadequado do ponto de orvalho se a etapa de resfriamento estiver incompleta.
Exaustão de regeneração restrita
A umidade removida durante a regeneração também deve ser descarregada do sistema de forma eficiente.
Um caminho de exaustão ou silenciador restrito pode interferir na despressurização e na regeneração.
Inspecione:
- Silenciador de exaustão
- Válvula de exaustão
- Tubulação de exaustão
- Contaminação interna
- Formação de gelo, quando as condições de operação permitirem
Faça a manutenção ou substitua os componentes restritos de acordo com o procedimento de manutenção do equipamento.
5. Vazamentos nas válvulas e problemas de comutação podem afetar as duas torres
Um secador de duas torres depende de uma sequência precisa de válvulas.
Se uma válvula de entrada, exaustão, retenção ou regeneração apresentar vazamento interno ou não atingir a posição correta, o fluxo de ar pode deixar de seguir o percurso previsto de adsorção e regeneração.
As possíveis consequências incluem:
- Desequilíbrio de pressão entre a Torre A e a Torre B
- Perda de ar de regeneração
- Entrada de ar úmido no vaso incorreto
- Despressurização incompleta
- Repressurização incompleta
- Ponto de orvalho instável na saída
Os projetos de secadores regenerativos da Lingyu utilizam válvulas pneumáticas e atuadores para a comutação das torres, enquanto a repressurização automática antes da comutação ajuda a equalizar a pressão dos vasos e reduzir as flutuações de pressão.
Quando houver suspeita de problemas relacionados às válvulas, inspecione:
- Válvulas solenoides
- Atuadores pneumáticos
- Válvulas de comutação
- Válvulas de retenção
- Pressão do ar de controle
- Tubulação pneumática
- Saídas do controlador
- Feedback de posição das válvulas, quando disponível
- Sequência de repressurização
Se as duas torres não estiverem alternando corretamente, consulte como diagnosticar comutação anormal em um secador de ar por adsorção.
6. Um fluxo de ar desigual pode deixar parte do leito dessecante sem utilização
Uma torre pode conter quantidade suficiente de dessecante e ainda assim apresentar desempenho inadequado se o ar comprimido não atravessar uniformemente o leito de adsorção.
O ar tende naturalmente a seguir caminhos de menor resistência.
Se houver vazios, assentamento, distribuição inadequada ou problemas internos de fluxo no leito, parte do ar comprimido pode contornar grande parte do material adsorvente disponível.
Esse fenômeno é conhecido como canalização.
A canalização pode causar:
- Passagem prematura de umidade
- Ponto de orvalho sob pressão instável
- Saturação localizada do dessecante
- Redução da capacidade efetiva de adsorção
- Maior demanda de regeneração
- Degradação desigual do dessecante
A distribuição interna do fluxo de ar e o carregamento do dessecante são, portanto, partes importantes do projeto do leito de adsorção. Fluxo desigual, zonas mortas de adsorção, canalização, formação de túneis, desgaste e geração de pó podem reduzir o aproveitamento efetivo do leito.
Se houver suspeita de um problema de distribuição no leito, inspecione:
- Condição de carregamento do dessecante
- Assentamento do leito
- Distribuidor interno de fluxo
- Estrutura de suporte
- Distribuição do fluxo de entrada
- Evidências de formação localizada de pó ou vazios
Para uma explicação mais detalhada, consulte como evitar a canalização em um secador de ar por adsorção.
7. O aumento da queda de pressão pode ser um sintoma, e não a causa raiz
A queda de pressão deve ser avaliada juntamente com o desempenho do ponto de orvalho.
Um aumento da pressão diferencial pode indicar:
- Acúmulo de pó do dessecante
- Dessecante contaminado
- Obstrução do filtro
- Restrição do fluxo de ar
- Restrição em válvulas
- Contaminação interna
Não aplique um único valor universal de alarme de queda de pressão a todos os secadores.
Os limites de alarme e manutenção devem seguir a especificação do produto específico.
Alguns projetos de secadores de alta eficiência energética incorporam monitoramento e proteção por pressão diferencial como parte do sistema de controle.
Se a perda de pressão estiver se tornando excessiva, consulte o que fazer quando a queda de pressão do secador por adsorção está muito alta.
8. O dimensionamento incorreto do secador pode criar um problema permanente de desempenho
Às vezes, o secador não está danificado.
Ele simplesmente é pequeno demais para as condições reais de operação.
Se a vazão de produção, a temperatura de entrada ou a carga de umidade aumentaram desde a seleção do secador, o leito de adsorção pode operar continuamente próximo ou além de sua capacidade efetiva.
Os possíveis sintomas incluem:
- Deterioração do ponto de orvalho principalmente durante os picos de produção
- Regeneração frequente
- Ciclos de adsorção curtos
- Aumento rápido da carga sobre o dessecante
- Desempenho estável apenas quando a demanda da instalação é reduzida
Reavalie o secador com base em:
- Vazão máxima real
- Pressão de entrada
- Temperatura de entrada
- Ponto de orvalho sob pressão necessário
- Perfil real de carga
- Tecnologia de regeneração
- Qualidade do ar a montante
Não selecione nem reavalie o secador apenas com base na vazão nominal do compressor.
Para um método detalhado de dimensionamento, consulte como escolher um secador de ar por adsorção e evitar erros comuns de dimensionamento.
9. O pré-tratamento a montante faz parte do sistema do secador
Um secador por adsorção não deve ser considerado um equipamento isolado.
Seu desempenho depende fortemente do que acontece antes de o ar comprimido chegar aos vasos de adsorção.
Um sistema de tratamento de ar comprimido pode incluir:
Pós-resfriamento → Separação de condensado → Reservatório de ar → Secagem por refrigeração quando apropriado → Pré-filtragem → Filtragem para remoção de óleo → Secagem por adsorção → Filtragem final de partículas
A configuração exata depende da qualidade de ar exigida e do projeto do secador.
A linha de filtragem de precisão da Lingyu inclui classes AO, AA, AX e ACS para diferentes requisitos de remoção de partículas e óleo.
Para uma seleção específica da filtragem do sistema, consulte o guia de seleção e manutenção de filtros de ar comprimido.
Quando a carga de umidade for particularmente elevada, uma configuração combinada de secagem por refrigeração e adsorção também pode reduzir a umidade que entra no leito de adsorção.
Ao remover uma parte significativa da umidade antes da etapa de adsorção, essa configuração pode reduzir a carga de umidade do sistema de adsorção, diminuir a demanda de ar de regeneração e ajudar a prolongar a vida útil do dessecante.
Sequência recomendada para diagnóstico
Quando o desempenho de adsorção começar a diminuir, não comece substituindo o dessecante.
Use esta sequência:
Condições de entrada → Sistema de regeneração → Condição do dessecante → Operação das válvulas → Distribuição do fluxo de ar → Queda de pressão → Dimensionamento do secador
Primeiro, verifique a temperatura, a pressão, a vazão, a presença de água líquida e a contaminação por óleo na entrada.
Em seguida, confirme o fluxo de ar de regeneração, o aquecimento quando aplicável, o resfriamento, a exaustão e o controle do ciclo.
Inspecione o dessecante quanto à formação de pó, contaminação, assentamento ou carga excessiva de umidade.
Verifique válvulas, atuadores, solenoides e a comutação das torres.
Investigue canalização e distribuição do fluxo de ar.
Revise a condição dos filtros e a pressão diferencial do secador.
Por fim, confirme se o secador está corretamente dimensionado para as condições atuais de produção.
Essa sequência ajuda a distinguir uma falha real do dessecante dos problemas do sistema que podem estar causando sua deterioração.
Conclusão: não substitua o dessecante antes de encontrar a causa
Uma queda no desempenho de adsorção não significa automaticamente que o dessecante simplesmente chegou ao fim de sua vida útil.
A causa real pode ser:
- Formação de pó ou deterioração do dessecante
- Contaminação por óleo
- Arraste de água líquida
- Temperatura de entrada excessiva
- Pressão de operação incorreta
- Vazão de ar excessiva
- Regeneração incompleta
- Exaustão restrita
- Vazamento de válvulas
- Comutação anormal das torres
- Canalização
- Aumento da queda de pressão
- Dimensionamento incorreto do secador
Substituir o material adsorvente sem identificar a causa raiz pode proporcionar apenas uma melhoria temporária.
A melhor abordagem é diagnosticar todo o sistema:
Ar de entrada → Regeneração → Dessecante → Válvulas → Fluxo de ar → Queda de pressão → Dimensionamento
Ao corrigir a causa subjacente, os operadores podem restaurar um desempenho estável do ponto de orvalho sob pressão, reduzir manutenções desnecessárias, proteger o leito dessecante e melhorar a confiabilidade de longo prazo do sistema de tratamento de ar comprimido.
Se os problemas recorrentes de ponto de orvalho continuarem após essas verificações, entre em contato com a Lingyu para suporte técnico e avaliação do sistema.
