Em um sistema de ar comprimido, um secador de ar por adsorção é utilizado quando o processo exige um ponto de orvalho sob pressão significativamente mais baixo do que aquele que um secador por refrigeração convencional normalmente consegue fornecer.
A seleção correta do secador é importante, pois um secador por adsorção subdimensionado ou inadequadamente especificado pode resultar em desempenho instável do ponto de orvalho, demanda excessiva de regeneração, queda de pressão desnecessária, maior necessidade de manutenção e custos operacionais mais elevados no longo prazo.
Três dos erros de seleção mais comuns são:
- Especificar um ponto de orvalho sob pressão inferior ao que o processo realmente exige
- Dimensionar o secador apenas com base na vazão nominal do compressor
- Ignorar a qualidade do ar de entrada, o método de regeneração e o custo energético ao longo do ciclo de vida
O objetivo não é escolher o secador capaz de fornecer o ar mais seco, o maior ou o mais caro disponível. O objetivo é selecionar um sistema capaz de fornecer de forma confiável a qualidade de ar comprimido necessária nas condições reais de operação da instalação.
Os fabricantes que estiverem comparando as tecnologias disponíveis também podem consultar a linha de secadores de ar por adsorção da Lingyu.
Erro 1: especificar um ponto de orvalho sob pressão inferior ao que o processo realmente exige
Um dos erros mais comuns na seleção de um secador por adsorção é especificar um ponto de orvalho sob pressão na saída substancialmente inferior à necessidade real do processo.
A principal função de um secador por adsorção é remover o vapor de água do ar comprimido até que o ponto de orvalho sob pressão necessário seja atingido.
No entanto, requisitos mais baixos de ponto de orvalho sob pressão podem impor maiores exigências à capacidade de adsorção, à regeneração, aos controles e ao projeto geral do sistema.
Portanto, a seleção do secador deve começar com uma pergunta simples:
Qual é o ponto de orvalho sob pressão realmente exigido pelo processo?
Ar de uso geral na planta e aplicações pneumáticas
Nem toda aplicação de ar comprimido exige um secador por adsorção.
Para ar de uso geral na planta, ferramentas pneumáticas, cilindros e muitas aplicações de produção nas quais o principal objetivo é evitar a condensação de água líquida, um secador de ar por refrigeração pode ser suficiente.
Um secador por refrigeração normalmente opera com um ponto de orvalho sob pressão positivo e pode oferecer uma solução eficiente quando não há necessidade de ar comprimido ultrasseco.
Um secador por adsorção torna-se mais adequado quando:
- A tubulação está exposta a temperaturas inferiores ao ponto de orvalho que o secador por refrigeração consegue atingir
- O processo é altamente sensível à umidade
- A instrumentação exige ar comprimido muito seco
- A qualidade do produto depende de um baixo nível de umidade
- A qualidade especificada do ar comprimido exige um ponto de orvalho sob pressão substancialmente mais baixo
O princípio importante é:
Não especifique ar comprimido ultrasseco, a menos que a aplicação realmente exija isso.
Produzir ar substancialmente mais seco do que o necessário pode aumentar a complexidade do equipamento e o consumo de energia para regeneração sem proporcionar um benefício correspondente ao processo.
Aplicações industriais sensíveis à umidade
Aplicações envolvendo instrumentação, eletrônica, produção farmacêutica, processamento químico, fabricação de precisão e outras operações sensíveis à umidade podem exigir pontos de orvalho sob pressão substancialmente mais baixos.
Nesses casos, um secador por adsorção pode ser mais adequado.
O ponto de orvalho sob pressão necessário deve ser determinado de acordo com fatores como:
- Sensibilidade do processo à umidade
- Requisitos de qualidade do produto
- Temperatura ambiente mínima
- Exposição da tubulação de ar comprimido
- Especificações dos equipamentos a jusante
- Qualidade exigida do ar comprimido
- Normas internas ou externas aplicáveis
A abordagem correta é selecionar um secador capaz de manter de forma confiável o ponto de orvalho sob pressão necessário nas condições reais de operação, em vez de simplesmente escolher o menor ponto de orvalho anunciado.
Não presuma que todos os secadores por adsorção possuem a mesma capacidade

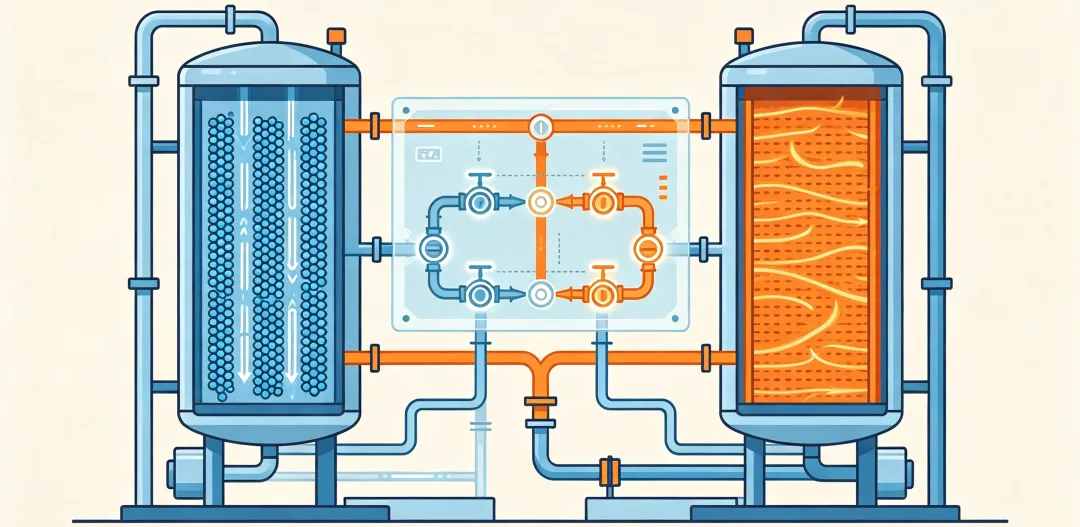

Diferentes tecnologias de secadores por adsorção utilizam diferentes métodos de regeneração e são projetadas para diferentes condições de operação.
As configurações mais comuns incluem:
- Secadores regenerativos sem aquecimento
- Secadores com purga aquecida
- Secadores com regeneração por soprador aquecido
- Secadores por calor de compressão
- Secadores combinados por refrigeração e adsorção
- Secadores por adsorção modulares
Essas tecnologias diferem em termos de energia de regeneração, consumo de ar comprimido, requisitos de instalação, estratégia de controle e adequação a diferentes perfis de carga.
Para uma comparação mais ampla das principais tecnologias, consulte o guia da Lingyu sobre tipos de secadores de ar comprimido.
Considere um sistema combinado de secagem por refrigeração + adsorção
Quando a carga de umidade na entrada é relativamente alta, mas o processo exige um ponto de orvalho sob pressão final baixo, pode valer a pena avaliar uma configuração de secagem combinada.
Uma sequência típica pode ser:
Secador por refrigeração → Filtragem → Secador por adsorção
A etapa de refrigeração remove uma parcela significativa da umidade condensável antes que o ar chegue ao secador por adsorção.
Isso pode reduzir a carga de umidade aplicada ao sistema de adsorção e alterar os requisitos de regeneração da etapa de adsorção a jusante.
O secador de ar comprimido combinado Série DC da Lingyu integra as funções de secagem por refrigeração e adsorção para aplicações nas quais esse tipo de configuração é adequado.
A viabilidade econômica de um sistema combinado depende das condições de entrada, do ponto de orvalho sob pressão exigido, da vazão de ar, das horas de operação e da tecnologia de regeneração.
Portanto, ele deve ser avaliado como um sistema completo, em vez de ser selecionado automaticamente sempre que for necessário um ponto de orvalho baixo.
Erro 2: dimensionar o secador apenas pela vazão nominal do compressor
O segundo grande erro é selecionar um secador por adsorção simplesmente porque sua vazão nominal parece corresponder à capacidade nominal do compressor de ar.
A capacidade do secador é definida sob condições de referência específicas.
Se a temperatura de entrada, a pressão, a carga de umidade ou a vazão reais forem diferentes dessas condições, a capacidade efetiva do secador e o desempenho do ponto de orvalho também poderão mudar.
Portanto, o dimensionamento correto deve ser baseado nas condições reais de entrada do secador e na demanda do processo.
Verifique a vazão máxima real
Comece pela vazão máxima que deverá passar pelo secador.
Considere:
- Vazão normal de operação
- Pico de demanda da produção
- Utilização simultânea de equipamentos
- Turnos de produção
- Equipamentos com consumo elevado e intermitente
- Demanda sazonal
- Expansão futura da produção
O secador deve ser capaz de atender à vazão necessária sem provocar uma queda de pressão inaceitável ou perda de desempenho do ponto de orvalho.
No entanto, o objetivo não é escolher o maior secador disponível.
O dimensionamento correto significa adequar a capacidade do secador à necessidade real de operação, com uma margem de engenharia apropriada.
A temperatura de entrada é um parâmetro crítico de dimensionamento
A carga de umidade que entra em um secador por adsorção é fortemente influenciada pela temperatura do ar comprimido.
Se o ar que entra no secador por adsorção estiver mais quente do que as condições utilizadas para determinar a capacidade nominal do equipamento, o sistema de adsorção poderá ter de lidar com uma carga maior de vapor de água.
As possíveis consequências incluem:
- Aumento mais rápido da carga sobre o dessecante
- Redução do tempo efetivo de adsorção
- Maior demanda de regeneração
- Ponto de orvalho sob pressão instável
- Redução da capacidade efetiva do secador
Portanto, a temperatura real de entrada deve ser comparada com os dados de desempenho do secador selecionado.
Um pós-resfriamento eficiente, a separação de condensado, a drenagem e o tratamento a montante podem ser partes importantes do sistema de secagem.
Esse também é um dos motivos pelos quais dois secadores com a mesma vazão nominal não devem ser considerados automaticamente equivalentes.
A pressão de operação também deve ser considerada
A pressão real de operação afeta a densidade do ar comprimido, a vazão através do secador, a queda de pressão e as condições de regeneração.
A seleção deve considerar:
- Pressão mínima de operação
- Pressão normal de operação
- Pressão máxima de operação
- Vazão máxima na pressão real
Os dados de desempenho do secador devem ser avaliados em condições representativas do sistema real de ar comprimido.
Um modelo especificado para determinada vazão sob uma pressão de referência pode não oferecer exatamente a mesma capacidade efetiva em condições de operação significativamente diferentes.
Por isso, o cálculo de dimensionamento deve considerar tanto a vazão quanto a pressão, e não apenas a vazão de ar.
Considere a demanda variável de ar
Muitos sistemas de ar comprimido não operam continuamente com a carga total de projeto.
A demanda pode variar conforme o turno de produção, a utilização das máquinas, o ciclo do processo em bateladas, a estação do ano, o tipo de produto ou a operação durante fins de semana e períodos noturnos.
Esse perfil de carga pode ter um efeito importante sobre o consumo de energia do secador.
Um secador que realiza a regeneração de acordo com um ciclo fixo pode continuar consumindo energia de regeneração mesmo quando a demanda de ar comprimido está significativamente abaixo da vazão originalmente prevista no projeto.
Dependendo do secador e do sistema de controle selecionados, instalações com carga variável podem se beneficiar de funções como:
- Comutação em função do ponto de orvalho
- Regeneração em função da carga
- Ciclos de adsorção prolongados
- Sequenciamento inteligente
- Controle de secadores em paralelo
- Integração com o sistema central
Essas funções devem ser confirmadas para a configuração específica do secador, em vez de serem consideradas padrão em todos os secadores por adsorção.
Adote uma margem de engenharia adequada
O dimensionamento do secador deve considerar variações realistas nas condições de operação, incluindo picos de vazão de curta duração, alterações sazonais na temperatura de entrada, variações de pressão, expansão futura da produção e envelhecimento ou incrustação dos equipamentos a montante.
Não existe uma regra universal segundo a qual todo secador por adsorção deva ser automaticamente superdimensionado em uma porcentagem fixa.
Capacidade insuficiente pode resultar em ponto de orvalho sob pressão instável ou queda de pressão excessiva.
Capacidade desnecessariamente elevada aumenta o investimento inicial e pode resultar em uma instalação pouco otimizada.
Portanto, o modelo correto deve ser selecionado utilizando dados reais de operação e informações de desempenho específicas do modelo.
Erro 3: ignorar a qualidade do ar de entrada e a energia de regeneração
O terceiro grande erro é comparar secadores por adsorção principalmente pelo preço de compra.
Em um secador por adsorção, o custo operacional ao longo do ciclo de vida pode ser fortemente influenciado por:
- Ar de regeneração
- Eletricidade dos aquecedores
- Eletricidade do soprador
- Queda de pressão
- Filtragem
- Condição do dessecante
- Manutenção das válvulas
- Horas anuais de operação
Um preço inicial de equipamento mais baixo não significa necessariamente um custo de secagem menor no longo prazo.
Proteja o dessecante com filtragem adequada a montante
O ar comprimido pode conter água líquida, vapor de água, aerossóis de óleo, partículas e outros contaminantes.
Os contaminantes que chegam ao leito de adsorção podem interferir na operação do secador e contribuir para:
- Redução do desempenho de adsorção
- Aumento da queda de pressão
- Contaminação do dessecante
- Formação de pó
- Problemas nas válvulas
- Aumento da necessidade de manutenção
Portanto, o tratamento adequado do ar a montante é essencial.
Dependendo do tipo de compressor, dos requisitos do secador e da qualidade exigida do ar comprimido, a filtragem pode incluir:
- Remoção de água e partículas
- Pré-filtragem de uso geral
- Remoção de aerossóis de óleo de alta eficiência
- Filtragem fina de partículas
- Filtragem com carvão ativado, quando necessária
O guia da Lingyu sobre seleção e manutenção de filtros de ar comprimido AO, AA, AX e ACS aborda essas configurações de filtragem.
A filtragem deve ser selecionada de acordo com a necessidade real de qualidade do ar, em vez de simplesmente instalar o número máximo de estágios de filtragem.
Compare as tecnologias de regeneração
A tecnologia de regeneração é uma das principais diferenças entre os sistemas de secagem por adsorção.
As quatro abordagens mais comuns apresentam diferentes características operacionais.
| Tecnologia de regeneração | Princípio básico | Principal consideração de seleção |
|---|---|---|
| Sem aquecimento | Utiliza uma parcela do ar comprimido seco para regenerar o dessecante | Projeto simples, mas a regeneração consome ar comprimido já tratado |
| Purga aquecida | Utiliza calor externo juntamente com ar seco de purga | Pode reduzir a demanda de purga, mas a energia do aquecedor também deve ser considerada |
| Soprador aquecido | Utiliza ar ambiente aquecido fornecido por um soprador | Pode reduzir a dependência de ar comprimido seco para regeneração |
| Calor de compressão | Utiliza o calor disponível no ar de descarga do compressor | Pode proporcionar alta eficiência energética quando as condições de operação do compressor e do secador são compatíveis |
Essas descrições representam os princípios gerais de operação. As taxas reais de purga e o consumo de energia dependem do secador selecionado, das condições de operação, do ciclo de regeneração e da configuração de controle.
Secador de ar por adsorção sem aquecimento
Um secador por adsorção sem aquecimento utiliza regeneração por oscilação de pressão.
Uma parcela do ar comprimido seco é expandida para uma pressão mais baixa e conduzida através da torre em regeneração para remover a umidade adsorvida.
As possíveis vantagens incluem:
- Princípio de operação relativamente simples
- Ausência de aquecedor de regeneração
- Arquitetura de sistema simples
- Adequação a muitas instalações industriais
A principal desvantagem é que o ar de purga já foi comprimido e seco, portanto seu consumo representa um custo energético operacional.
O secador de ar por adsorção com regeneração sem aquecimento da Lingyu é um exemplo dessa abordagem de regeneração.
Ao avaliar um secador sem aquecimento, compare o consumo real de regeneração nas condições relevantes para sua instalação.
Secador de ar por adsorção com purga aquecida
Um secador por adsorção com regeneração aquecida adiciona energia térmica durante a regeneração.
O aquecimento ajuda a remover a umidade do material adsorvente e pode reduzir a dependência de ar comprimido seco para purga em comparação com uma abordagem de regeneração totalmente sem aquecimento.
No entanto, o cálculo energético deve incluir:
Custo do ar comprimido de regeneração + eletricidade do aquecedor
em vez de comparar apenas a porcentagem de purga.
A Lingyu também oferece um secador de ar por adsorção com regeneração aquecida em sua linha de secadores por adsorção.
A capacidade de um projeto aquecido proporcionar menor custo ao longo do ciclo de vida depende da vazão, do ciclo de trabalho, do custo local da eletricidade, da eficiência do compressor e das horas de operação.
Secador de ar por adsorção com soprador aquecido
Um secador por adsorção com soprador aquecido utiliza ar ambiente fornecido por um soprador e o aquece para realizar a regeneração.
Esse projeto pode reduzir a quantidade de ar comprimido seco necessária durante a regeneração em comparação com sistemas convencionais sem aquecimento.
Em grandes instalações que operam continuamente, a redução das perdas de ar comprimido utilizadas na regeneração pode ter um efeito significativo sobre o custo operacional.
No entanto, o consumo de eletricidade do soprador e do aquecedor também deve ser incluído no balanço energético.
O secador de ar por adsorção com regeneração por soprador aquecido da Lingyu representa esse tipo de configuração.
Portanto, a comparação relevante deve considerar a energia total de regeneração, e não apenas a porcentagem de ar de purga.
Secador por adsorção por calor de compressão
Um secador por calor de compressão utiliza a energia térmica disponível no ar quente de descarga do compressor como parte do processo de regeneração do dessecante.
Isso pode reduzir a necessidade de gerar calor de regeneração separadamente quando o tipo de compressor, a temperatura de descarga, o perfil de operação e o projeto do secador são compatíveis.
Portanto, os sistemas por calor de compressão devem ser avaliados em conjunto com o compressor, e não como equipamentos totalmente independentes.
A linha de secadores por calor de compressão (HOC) da Lingyu atende a esse tipo de aplicação.
Um secador HOC pode ser uma solução eficiente na instalação adequada, mas não se deve presumir que ele proporcionará o menor custo operacional em todos os sistemas de ar comprimido.
Compare o custo total do ciclo de vida, não apenas o preço de compra
O secador com o menor preço de compra não oferece automaticamente o menor custo total de propriedade.
Ao comparar secadores por adsorção, avalie:
- Custo inicial do equipamento
- Energia do compressor necessária para o ar de regeneração
- Eletricidade dos aquecedores
- Eletricidade dos sopradores
- Energia adicional do compressor associada à queda de pressão
- Substituição dos filtros
- Substituição do dessecante
- Manutenção de válvulas e atuadores
- Manutenção de aquecedores ou sopradores
- Manutenção da instrumentação
- Horas anuais de operação
- Perfil de carga previsto
- Risco de parada
Para sistemas industriais em operação contínua, a energia relacionada à regeneração pode representar uma parcela importante do custo ao longo do ciclo de vida.
Portanto, um método de regeneração mais eficiente pode justificar um investimento inicial maior em instalações adequadas.
No entanto, o retorno sobre o investimento deve ser calculado utilizando dados reais de operação, e não uma porcentagem genérica de economia ou um período fixo de retorno.
Checklist prático para seleção de um secador de ar por adsorção
Antes de escolher um secador de ar por adsorção, confirme os seguintes pontos:
- Ponto de orvalho sob pressão necessário: qual ponto de orvalho o processo realmente exige?
- Vazão máxima real: qual é a maior vazão que o secador deverá tratar?
- Temperatura de entrada: qual é a maior temperatura realista na entrada do secador?
- Pressão de operação: quais são as pressões mínima, normal e máxima?
- Perfil de carga: a demanda é estável ou altamente variável?
- Qualidade do ar a montante: água líquida, óleo e partículas estão adequadamente controlados?
- Tecnologia de regeneração: um sistema sem aquecimento, com purga aquecida, com soprador aquecido, por calor de compressão ou combinado é o mais adequado?
- Consumo de energia: quais são os custos anuais do ar de regeneração, dos aquecedores, dos sopradores e da queda de pressão?
- Queda de pressão: qual queda de pressão será introduzida pelo conjunto completo de secador e filtragem?
- Manutenção: quais filtros, válvulas, aquecedores, sopradores, analisadores e componentes dessecantes exigem manutenção?
- Expansão futura: espera-se um aumento da demanda de ar comprimido?
Esses parâmetros devem ser avaliados em conjunto.
Selecionar um secador com base em apenas uma especificação — seja vazão, ponto de orvalho sob pressão ou preço de compra — pode criar problemas em outras partes do sistema de ar comprimido.
Conclusão: selecione o secador com base no processo, não apenas na ficha técnica
Escolher o secador de ar por adsorção correto não significa simplesmente selecionar o menor ponto de orvalho sob pressão, a maior capacidade ou o menor preço de compra.
Os três erros mais importantes a evitar são:
- Especificar um ponto de orvalho sob pressão inferior ao que o processo realmente exige
- Selecionar a capacidade do secador sem considerar a vazão real, a temperatura de entrada, a pressão e o perfil de carga
- Ignorar a qualidade do ar de entrada, a energia de regeneração e o custo operacional ao longo do ciclo de vida
Um secador por adsorção corretamente selecionado deve fornecer a qualidade de ar comprimido necessária nas condições reais de operação, sem impor consumo de energia ou manutenção desnecessários.
Dependendo da aplicação, a solução mais adequada pode ser um secador sem aquecimento, um secador com purga aquecida, um secador com soprador aquecido, um secador por calor de compressão ou um sistema combinado de secagem por refrigeração e adsorção.
A escolha correta depende tanto das condições do processo quanto dos aspectos econômicos da operação.
Para uma seleção específica para o seu projeto, entre em contato com a Lingyu informando a vazão máxima, a pressão de entrada, a temperatura de entrada, o ponto de orvalho sob pressão necessário, o regime de operação e os requisitos de qualidade do ar comprimido.
