Um secador de ar por adsorção faz muito mais do que simplesmente alternar o ar comprimido entre dois vasos.
A secagem contínua depende do controle coordenado da adsorção, regeneração, distribuição do fluxo de ar, despressurização, repressurização, sequência de válvulas e, em sistemas com regeneração aquecida, aquecimento e resfriamento.
O princípio de operação costuma ser resumido da seguinte forma:
Enquanto uma torre seca, a outra regenera.
Embora essa descrição esteja correta, o desempenho real do secador depende da eficiência com que todo o ciclo de adsorção e regeneração é controlado.
Este artigo explica como um secador regenerativo de duas torres mantém um fornecimento contínuo de ar comprimido seco e analisa os fatores de engenharia que influenciam o ponto de orvalho sob pressão, o consumo de energia, a confiabilidade e a vida útil do dessecante.

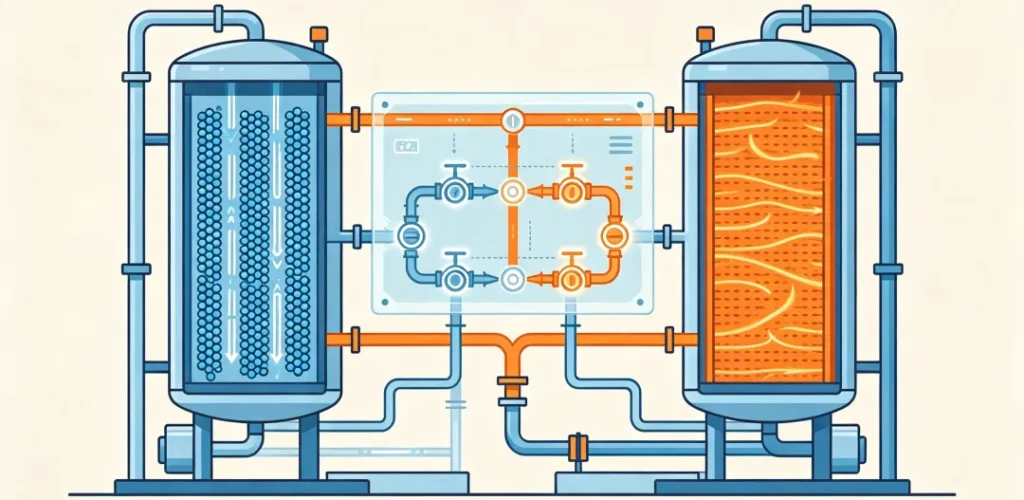

1. Como funciona o ciclo de adsorção e regeneração em duas torres
Um secador de duas torres contém dois vasos de adsorção preenchidos com dessecante.
Enquanto uma torre remove o vapor de água do ar comprimido, a segunda restaura a capacidade de adsorção do seu dessecante por meio da regeneração.
Quando a regeneração é concluída e as condições adequadas de comutação são atingidas, as duas torres trocam de função.
| Etapa do ciclo | Processo principal | Principais fatores a monitorar | Possíveis problemas |
|---|---|---|---|
| Adsorção | O vapor de água é adsorvido pelo dessecante enquanto o ar seco segue para jusante | Temperatura de entrada, pressão, distribuição do fluxo, ponto de orvalho sob pressão na saída | Canalização, contaminação, deterioração do dessecante |
| Despressurização e regeneração | A torre fora de serviço é despressurizada e a umidade é removida do dessecante | Fluxo de ar de regeneração, temperatura quando aplicável, condição da exaustão, duração do ciclo | Regeneração insuficiente, exaustão restrita, vazamento de válvula |
| Resfriamento | Utilizado quando o dessecante aquecido precisa ser resfriado antes de retornar à adsorção | Fluxo de ar de resfriamento, temperatura, duração | Resfriamento incompleto, deterioração temporária do ponto de orvalho |
| Repressurização | A pressão no vaso regenerado é restabelecida antes da comutação | Pressão da torre, sequência de equalização, resposta das válvulas | Choque de pressão, comutação instável |
| Comutação das torres | As válvulas redirecionam o ar comprimido para que a torre regenerada inicie a adsorção | Sequência do controlador, válvulas pneumáticas, atuadores, equilíbrio de pressão | Travamento de válvulas, temporização incorreta, comutação anormal das torres |
A sequência exata varia de acordo com a tecnologia de regeneração.
Os secadores sem aquecimento utilizam regeneração por oscilação de pressão e geralmente não exigem uma etapa térmica separada de resfriamento. Já os sistemas com regeneração aquecida normalmente precisam resfriar o dessecante após a dessorção térmica antes que a torre retorne à adsorção.
O objetivo principal permanece o mesmo:
Uma torre deve estar pronta para assumir a adsorção antes que a torre em operação chegue ao fim do seu ciclo efetivo de adsorção.
Essa preparação permite que um sistema de duas torres mantenha um fornecimento contínuo de ar comprimido seco.
2. A distribuição do fluxo de ar é fundamental para o aproveitamento do dessecante
Mesmo que um secador contenha quantidade suficiente de dessecante, uma distribuição inadequada do fluxo de ar pode impedir o uso eficiente de todo o leito de adsorção.
O ar comprimido deve atravessar o leito dessecante da forma mais uniforme possível.
Distribuidores de fluxo e estruturas internas bem projetados ajudam a evitar a concentração excessiva do fluxo em áreas específicas do leito.
Uma distribuição inadequada do fluxo pode causar um fenômeno conhecido como canalização.
Quando ocorre canalização, o ar comprimido tende a seguir caminhos de menor resistência através do dessecante, em vez de atravessar uniformemente todo o leito.
Isso pode causar:
- Passagem prematura de umidade
- Instabilidade do ponto de orvalho sob pressão na saída
- Redução da capacidade efetiva de adsorção
- Ciclos de adsorção mais curtos
- Maior demanda de regeneração
- Distribuição desigual da carga de umidade no dessecante
- Deterioração acelerada do dessecante
Para uma explicação mais detalhada, consulte como evitar a canalização em um secador de ar por adsorção.
Portanto, a distribuição do fluxo de ar afeta não apenas o desempenho do ponto de orvalho, mas também o aproveitamento efetivo e a vida útil do dessecante.
3. A seleção do dessecante também afeta o desempenho do secador
Diferentes materiais dessecantes apresentam diferentes características de adsorção, resistência mecânica e desempenho na remoção de umidade.
Dependendo do projeto do secador e do ponto de orvalho sob pressão exigido, o leito de adsorção pode utilizar alumina ativada, peneira molecular ou uma combinação de materiais dessecantes.
Algumas configurações de secadores regenerativos da Lingyu utilizam alumina ativada em conjunto com peneira molecular de alto desempenho.
A configuração correta do dessecante depende de fatores como:
- Ponto de orvalho sob pressão necessário
- Carga de umidade na entrada
- Método de regeneração
- Temperatura de operação
- Vazão de ar
- Requisitos de resistência mecânica
O objetivo não é simplesmente maximizar a quantidade de dessecante dentro do vaso.
O objetivo é obter um desempenho de adsorção estável, mantendo uma boa distribuição do fluxo de ar e reduzindo o desgaste mecânico e a geração de pó.
A condição do dessecante também é importante ao longo da vida útil do secador. A degradação mecânica excessiva pode gerar pó e contribuir para contaminação a jusante ou aumento da queda de pressão.
Para orientações de manutenção relacionadas, consulte como evitar o arraste de pó do dessecante em um secador por adsorção.
4. Válvulas confiáveis tornam possível a comutação contínua entre as torres
As válvulas de comutação e os atuadores pneumáticos estão entre os componentes mecânicos mais importantes de um sistema de adsorção de duas torres.
Durante cada ciclo, eles devem abrir e fechar repetidamente na sequência correta para controlar:
- Entrada de ar úmido
- Saída de ar seco
- Fluxo de ar de regeneração
- Exaustão
- Equalização de pressão
- Repressurização da torre
Portanto, o sistema de válvulas deve proporcionar vedação confiável, resposta rápida e repetível, acionamento estável, longa vida útil em ciclos e coordenação correta com o controlador.
Vazamentos internos nas válvulas podem ser particularmente prejudiciais.
Se uma válvula não vedar corretamente, o ar comprimido pode entrar na torre em regeneração no momento errado, o ar de regeneração pode ser perdido ou a relação de pressão entre a Torre A e a Torre B pode se tornar instável.
Isso pode afetar tanto o consumo de energia quanto o ponto de orvalho sob pressão.
Por que a equalização de pressão é importante
As torres não devem simplesmente trocar de função sob uma diferença de pressão não controlada.
Antes da comutação, o vaso regenerado deve ser repressurizado de acordo com a sequência de controle projetada.
A equalização de pressão ajuda a reduzir mudanças bruscas de pressão e choques mecânicos durante a transição.
Os secadores regenerativos sem aquecimento e com purga aquecida da Lingyu utilizam repressurização automática antes da comutação das válvulas para ajudar a estabilizar a pressão dos vasos e reduzir as flutuações de pressão.
Se a comutação entre as torres se tornar irregular, consulte como diagnosticar comutação anormal em um secador de ar por adsorção.
5. A regeneração é o que torna possível a adsorção contínua
A torre de adsorção não consegue remover umidade indefinidamente.
À medida que o dessecante retém vapor de água, sua capacidade de adsorção restante diminui gradualmente.
A regeneração restaura essa capacidade para que a torre possa ser utilizada novamente.
Diferentes tecnologias de secadores realizam esse processo de maneiras diferentes.
| Tecnologia de regeneração | Método principal de regeneração | Configuração típica da Lingyu | Característica principal |
| Sem aquecimento | Ar comprimido seco expandido para baixa pressão | Aproximadamente 8–14% de ar de purga nos modelos HH sem aquecimento | Sistema de regeneração simples |
| Purga aquecida | Aquecimento externo mais ar seco de purga | Aproximadamente 4–8% de ar de purga, dependendo da série | Menor demanda de ar comprimido do que em sistemas sem aquecimento |
| Soprador aquecido com baixa purga | Ar ambiente aquecido mais quantidade limitada de ar seco para resfriamento | Aproximadamente 2–3% de ar de regeneração no HRB-E | Reduz significativamente a perda de ar comprimido |
| Soprador aquecido com purga zero | Ar ambiente aquecido com resfriamento em circuito fechado | Aproximadamente 0% de ar de regeneração na configuração HRB-Z | Elimina a perda de ar seco do produto para regeneração sob condições especificadas |
| Calor de compressão | Utiliza o calor da descarga do compressor | Configurações de baixa purga e purga zero disponíveis | Recupera o calor disponível da compressão |
O desempenho real depende do modelo, da pressão, da temperatura de entrada, do ponto de orvalho sob pressão exigido, das condições de operação e da configuração.
Regeneração sem aquecimento
Um secador regenerativo sem aquecimento opera de acordo com o princípio de adsorção por oscilação de pressão.
Uma parcela do ar comprimido seco é expandida para uma pressão mais baixa e conduzida através da torre em regeneração.
O ar de purga proporciona a baixa pressão parcial de vapor de água necessária para a dessorção e transporta a umidade liberada para fora do secador.
O projeto é mecanicamente simples porque não requer aquecedor externo de regeneração.
Sua principal desvantagem é o consumo de ar comprimido.
Os secadores sem aquecimento Série HH da Lingyu, por exemplo, são especificados com consumo médio de ar de purga de 8–14% em suas condições nominais de operação.
Regeneração com purga aquecida
Um sistema de regeneração aquecida utiliza calor externo para auxiliar na dessorção da umidade.
Como a energia térmica ajuda a liberar a umidade do dessecante, geralmente é necessária uma quantidade menor de ar comprimido seco do que na regeneração sem aquecimento.
As configurações com purga aquecida da Lingyu estão disponíveis com consumo de purga de aproximadamente 4–8%, dependendo da série e das condições de operação.
Ao contrário da regeneração sem aquecimento, a regeneração aquecida também exige que o leito dessecante seja resfriado antes de retornar à adsorção.
Isso significa que a qualidade da regeneração depende não apenas do aquecimento, mas também de um resfriamento adequado.
Regeneração com soprador aquecido
Um secador por adsorção com soprador aquecido utiliza um soprador para aspirar o ar ambiente através de um aquecedor e, em seguida, conduzir o ar aquecido através da torre de regeneração.
Isso reduz a dependência de ar comprimido seco para regeneração.
O projeto de baixa purga HRB-E da Lingyu utiliza apenas uma pequena quantidade de ar seco do produto durante o resfriamento, com consumo especificado de ar de regeneração de aproximadamente 2–3%.
As configurações com soprador aquecido e purga zero utilizam um processo de resfriamento em circuito fechado e são projetadas para evitar o consumo de ar seco do produto durante a regeneração sob condições de operação especificadas.
Essas tecnologias são particularmente atraentes para sistemas de ar comprimido contínuos e de maior vazão, nos quais as perdas de ar de purga podem representar um custo operacional significativo.
A linha de secadores por adsorção com soprador e purga zero atende a esse tipo de aplicação.
Regeneração por calor de compressão
Os sistemas por calor de compressão utilizam a energia térmica já presente no ar de descarga do compressor em alta temperatura.
Em vez de gerar todo o calor de regeneração por meio de um aquecedor elétrico, o secador recupera o calor do compressor para remover a umidade do dessecante.
A Lingyu oferece configurações HOC de baixa purga e purga zero.
Em sistemas adequados, essa abordagem pode reduzir significativamente o consumo de energia de regeneração.
No entanto, o desempenho de um secador HOC depende fortemente da temperatura de descarga do compressor, do tipo de compressor, do perfil de carga e da integração geral do sistema.
Para esse tipo de aplicação, consulte a linha de secadores por calor de compressão (HOC).
6. O fluxo de ar de regeneração deve ser controlado corretamente
Mais ar de regeneração não significa automaticamente melhor desempenho do secador.
Um fluxo de regeneração insuficiente pode deixar umidade excessiva no dessecante, enquanto um fluxo de purga desnecessariamente elevado desperdiça ar comprimido e aumenta o custo operacional.
O ajuste correto depende do projeto específico do secador e da tecnologia de regeneração.
As variáveis importantes incluem:
- Pressão de entrada
- Temperatura de entrada
- Vazão de ar
- Ponto de orvalho sob pressão necessário
- Temperatura de regeneração
- Duração do ciclo
- Método de resfriamento
- Condição do dessecante
Para orientações adicionais, consulte como ajustar o fluxo de ar de regeneração em um secador por adsorção.
7. O controle por demanda de ponto de orvalho pode reduzir regenerações desnecessárias
Secadores tradicionais podem operar utilizando ciclos fixos de adsorção e regeneração.
Essa abordagem é simples e previsível, mas a demanda de ar comprimido muitas vezes não é constante.
Quando a instalação opera com carga parcial, o leito dessecante pode ainda possuir uma quantidade considerável de capacidade de adsorção não utilizada quando um temporizador fixo inicia o próximo ciclo de comutação.
O controle por demanda de ponto de orvalho pode ajudar a resolver esse problema.
Em vez de realizar a comutação apenas com base no tempo decorrido, o sistema de controle utiliza as condições reais do ponto de orvalho para determinar quando o ciclo de adsorção deve ser prolongado ou quando a regeneração deve ocorrer.
Dependendo do projeto do secador, isso pode reduzir:
- Consumo desnecessário de ar de purga
- Tempo de operação do aquecedor
- Tempo de operação do soprador
- Frequência de comutação
- Consumo total de energia de regeneração
Algumas configurações de secadores regenerativos de alta eficiência energética da Lingyu utilizam controle baseado no ponto de orvalho para prolongar os ciclos de adsorção de acordo com a demanda real de operação.
O resultado é um secador que responde de forma mais próxima à carga real de umidade, em vez de operar continuamente de acordo com um ciclo fixo baseado nas condições mais severas.
8. A manutenção preventiva ajuda a manter uma operação alternada estável
A secagem contínua depende de mais do que apenas da condição do próprio dessecante.
Todo o sistema do secador deve ser monitorado.
Os componentes importantes incluem:
- Dessecante
- Válvulas de comutação
- Atuadores pneumáticos
- Válvulas solenoides
- Válvulas de retenção
- Silenciadores
- Filtros
- Sensores de pressão
- Sensores de temperatura
- Instrumentação do ponto de orvalho
- Controlador e PLC
- Tubulação de controle pneumático
Monitore o ponto de orvalho sob pressão
Uma deterioração gradual do ponto de orvalho sob pressão na saída pode indicar:
- Regeneração insuficiente
- Temperatura de entrada excessiva
- Contaminação do dessecante
- Deterioração do dessecante
- Vazamento de válvulas
- Fluxo de ar de regeneração incorreto
- Resfriamento inadequado em sistemas aquecidos
As tendências do ponto de orvalho geralmente são mais úteis do que reagir apenas quando o secador já não consegue atender à especificação necessária.
Monitore a queda de pressão
Um aumento da perda de pressão através do secador pode indicar:
- Acúmulo de pó do dessecante
- Contaminação
- Obstrução do filtro a montante
- Restrição do fluxo de ar
- Problemas nas válvulas
- Deterioração mecânica interna
Os limites de alarme devem ser baseados no projeto específico do secador e nos requisitos do equipamento, em vez de aplicar um único valor universal de pressão diferencial.
Se a perda de pressão continuar aumentando, consulte o que fazer quando a queda de pressão do secador por adsorção está muito alta.
9. Problemas comuns em secadores de duas torres
| Problema | Possíveis causas | Verificações recomendadas |
| Ponto de orvalho sob pressão instável | Distribuição inadequada do fluxo de ar, regeneração insuficiente, dessecante degradado ou contaminado, vazamento de válvulas | Verificar a distribuição do fluxo, a condição do dessecante, as condições de regeneração e as válvulas |
| Aumento da queda de pressão | Pó do dessecante, obstrução de filtros, contaminação, restrição em válvulas ou tubulações | Inspecionar filtros, leito dessecante, válvulas e percurso do fluxo de ar |
| Regeneração incompleta | Fluxo de regeneração insuficiente, aquecimento inadequado quando aplicável, exaustão restrita, controle incorreto do ciclo | Verificar fluxo de regeneração, sistema de exaustão, aquecedor e sequência de controle |
| Comutação anormal das torres | Problema em solenoide ou atuador, falha no controle pneumático, travamento de válvula, sequência de controle incorreta | Verificar saídas do controlador, solenoides, atuadores, válvulas e equalização de pressão |
| Consumo excessivo de energia | Excesso de ar de purga, regeneração desnecessária em ciclo fixo, vazamentos, tecnologia de regeneração inadequada | Verificar ajustes de regeneração, vazamentos e estratégia de controle |
O diagnóstico deve considerar o secador como um sistema completo de tratamento de ar comprimido, em vez de analisar as duas torres de adsorção isoladamente.
Um problema de ponto de orvalho sob pressão pode ter origem a montante ou a jusante do leito dessecante.
10. O tratamento adequado do ar a montante protege o leito de adsorção
Água líquida, óleo do compressor, aerossóis e contaminantes sólidos devem ser controlados antes que o ar comprimido chegue ao dessecante.
Dependendo dos requisitos do sistema, o tratamento a montante pode incluir:
- Separação de condensado
- Pré-filtragem
- Remoção de óleo e partículas
- Filtragem de alta eficiência
- Tratamento adicional de vapor de óleo quando necessário
A contaminação pode reduzir o desempenho da adsorção, aumentar a queda de pressão, acelerar a deterioração do dessecante e reduzir sua vida útil.
Portanto, a configuração de filtragem adequada deve ser selecionada de acordo com o tipo de compressor, os requisitos do secador e a especificação de qualidade do ar comprimido a jusante.
A linha de filtros de precisão da Lingyu inclui classes de filtragem AO, AA, AX e ACS para diferentes requisitos de remoção de partículas e óleo.
Para sistemas que exigem filtragem específica a montante, consulte o filtro de precisão para ar comprimido da Lingyu.
11. Dimensione o secador de acordo com as condições reais de operação
A secagem contínua também depende da seleção correta do equipamento.
A capacidade do secador deve ser avaliada de acordo com:
- Vazão máxima real
- Pressão de entrada
- Temperatura de entrada
- Ponto de orvalho sob pressão necessário
- Condições ambientais
- Perfil de carga
- Tecnologia de regeneração
Um secador selecionado apenas com base na capacidade nominal do compressor pode não fornecer o desempenho necessário nas condições reais de operação.
Para um método de seleção mais detalhado, consulte como escolher um secador de ar por adsorção e evitar erros comuns de dimensionamento.
Conclusão: a secagem contínua depende de todo o ciclo
Um secador de ar por adsorção de duas torres consegue realizar secagem contínua não simplesmente porque a Torre A e a Torre B se alternam.
A operação contínua depende do gerenciamento coordenado de:
Adsorção → Regeneração → Resfriamento quando necessário → Repressurização → Comutação
Uma distribuição uniforme do fluxo de ar permite utilizar o leito dessecante de forma eficiente. Uma regeneração adequada restaura a capacidade de adsorção. Sistemas aquecidos devem ser resfriados adequadamente antes de retornar à operação. A repressurização e a equalização de pressão preparam a torre regenerada para uma transição estável, enquanto válvulas e controles confiáveis permitem que as duas torres troquem de função sem interromper o fornecimento de ar comprimido seco.
O método de regeneração também exerce grande influência sobre a eficiência energética. Secadores sem aquecimento, com purga aquecida, com soprador aquecido e por calor de compressão atingem o mesmo objetivo fundamental de maneiras diferentes, com exigências muito distintas de ar comprimido e energia.
Portanto, para usuários industriais, a pergunta importante não é simplesmente:
“Como as duas torres se alternam?”
Uma pergunta melhor é:
“Com que eficiência o secador controla a adsorção, a regeneração, a pressão, o fluxo de ar e o consumo de energia durante todo o ciclo de operação?”
Para obter ajuda na seleção da tecnologia de regeneração adequada ou na configuração de um sistema de secagem de duas torres de acordo com suas condições reais de operação, entre em contato com a Lingyu para obter suporte técnico.
