O ajuste adequado da vazão de ar de regeneração é essencial para manter o desempenho de secagem e a eficiência energética de um secador de ar por adsorção.
Uma vazão insuficiente de ar de regeneração pode resultar em regeneração inadequada do dessecante, enquanto uma purga excessiva desperdiça ar comprimido já tratado.
O ajuste correto depende da tecnologia do secador, do modelo específico, das condições de operação, da carga de umidade e do ponto de orvalho sob pressão necessário na saída.
Este guia explica por que a vazão de ar de regeneração é importante, como deve ser ajustada, quais condições operacionais devem ser verificadas e como otimizar a regeneração sem comprometer o desempenho de secagem.
1. Por que a vazão de ar de regeneração é importante?
Em um secador por adsorção com regeneração sem aquecimento, parte do ar comprimido seco produzido é despressurizada e utilizada para regenerar o leito dessecante saturado.
Durante a regeneração, o ar seco de purga atravessa a torre de adsorção que está fora da etapa de secagem e remove a umidade liberada pelo dessecante. Em seguida, a torre fica preparada para o próximo ciclo de adsorção.
A vazão correta de ar de regeneração é fundamental para:
- Manter o ponto de orvalho sob pressão necessário
- Garantir regeneração suficiente do dessecante
- Evitar perdas desnecessárias de ar comprimido
- Manter a operação estável do secador
No entanto, nem todos os secadores de ar por adsorção utilizam o mesmo método de regeneração ou a mesma porcentagem de ar de purga.
Secadores com regeneração aquecida, aquecimento por soprador e calor de compressão utilizam estratégias de regeneração diferentes e, portanto, apresentam requisitos distintos de ar de regeneração.

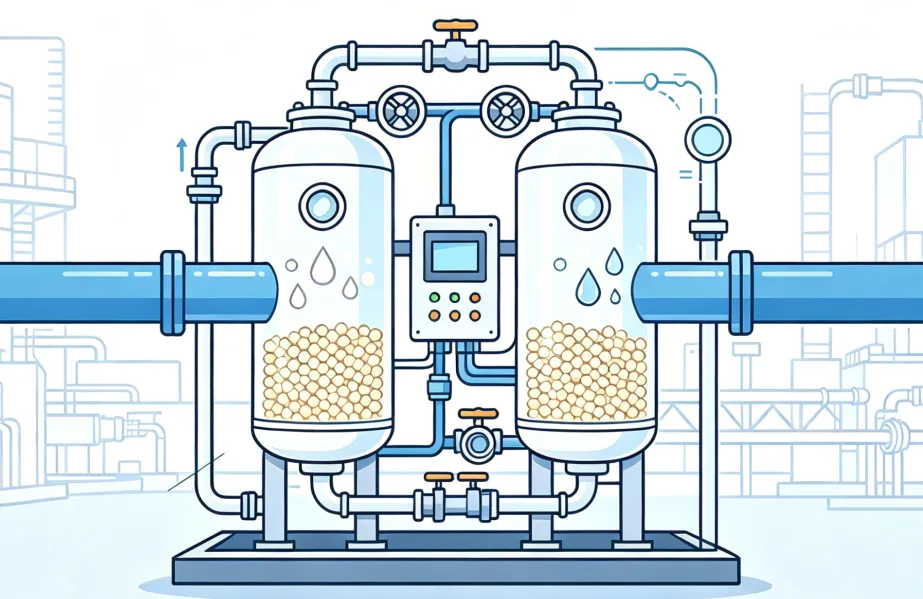

Para uma explicação mais ampla dessas tecnologias, consulte secadores de ar por adsorção em sistemas de ar comprimido.
2. Métodos para ajustar a vazão de ar de regeneração
2.1 Siga o ajuste de regeneração especificado para o secador
O consumo de ar de regeneração deve ser ajustado de acordo com o modelo específico do secador e suas condições de operação, em vez de aplicar uma porcentagem universal.
Por exemplo, diferentes configurações de secadores por adsorção da Lingyu apresentam requisitos distintos de ar de regeneração:
| Configuração do secador | Consumo aproximado de ar de regeneração |
|---|---|
| Secador com regeneração sem aquecimento série HH | 8–14% |
| Secador com regeneração aquecida série HH | 4–8% |
| Secador modular sem aquecimento série M | 5–8% |
| Secador HRB-E com aquecimento por soprador e baixo consumo de purga | 2–3% |
| Secador HRB-Z com aquecimento por soprador e purga zero | Aprox. 0% |
| Secador HOC-E por calor de compressão | ≤3% |
| Secador HOC-Z por calor de compressão com purga zero | 0% |
Os valores reais dependem do modelo específico e das condições de operação especificadas.
Portanto, as especificações do secador devem sempre ser o ponto de partida para verificar ou ajustar a vazão de ar de regeneração.
2.2 Ajuste gradualmente a vazão manual de purga
Em secadores equipados com um dispositivo manual de regulagem do ar de purga, a vazão de regeneração pode ser ajustada de acordo com o procedimento de operação do fabricante.
O ajuste deve ser realizado gradualmente, monitorando:
- Ponto de orvalho sob pressão na saída
- Pressão de regeneração
- Pressão de operação
- Comutação das torres
- Condição da exaustão
- Estabilidade geral do secador
Evite realizar grandes ajustes baseando-se apenas no som da exaustão de regeneração.
Se o ponto de orvalho na saída continuar inadequado apesar de uma vazão de purga aparentemente suficiente, o problema pode estar relacionado à condição do dessecante, contaminação na entrada, falha de válvula, canalização ou outra falha do sistema, e não à insuficiência de ar de regeneração.
2.3 Utilize controle inteligente ou em função do ponto de orvalho, quando disponível
Algumas configurações avançadas de secadores por adsorção utilizam controle inteligente para reduzir o consumo desnecessário de energia de regeneração sob condições de carga variável.
Por exemplo, o controle opcional em função do ponto de orvalho disponível em algumas configurações da Lingyu com aquecimento por soprador e por calor de compressão pode prolongar o ciclo de adsorção de acordo com a demanda real de operação, em vez de depender exclusivamente de um ciclo fixo.
Isso pode reduzir regenerações desnecessárias quando a carga de umidade é menor.
No entanto, não se deve presumir que esse tipo de controle seja padrão em todos os secadores por adsorção.
As funções de controle devem sempre ser confirmadas para a configuração específica do secador.
3. Cuidados ao ajustar a vazão de ar de regeneração
3.1 Evite ajustes excessivos do ar de purga
Aumentar o ar de regeneração além do nível necessário não melhora automaticamente o desempenho do secador.
Uma purga excessiva aumenta o consumo de ar comprimido e, consequentemente, a energia necessária para produzir ar comprimido utilizável.
Por outro lado, reduzir excessivamente o ar de purga pode resultar em regeneração incompleta do dessecante e deterioração gradual do ponto de orvalho sob pressão na saída.
O objetivo é:
Utilizar ar de regeneração suficiente para manter o ponto de orvalho necessário sem perdas desnecessárias por purga.
3.2 Considere as condições reais de operação na entrada
Os requisitos de regeneração estão diretamente relacionados à carga de umidade que entra no secador.
Os principais parâmetros operacionais incluem:
- Temperatura de entrada
- Pressão de entrada
- Vazão de ar
- Carga de umidade na entrada
- Ponto de orvalho sob pressão necessário na saída
Uma temperatura de entrada mais elevada pode aumentar a quantidade de vapor de água transportada pelo ar comprimido, enquanto alterações na pressão e na vazão de operação também podem afetar a capacidade do secador e os requisitos de regeneração.
Por esse motivo, um ajuste de purga que funciona corretamente sob determinada condição de operação pode não apresentar o mesmo resultado se as condições reais se afastarem significativamente do ponto nominal de projeto do secador.
3.3 Verifique o sistema antes de aumentar a vazão de purga
Um ponto de orvalho inadequado não deve ser corrigido automaticamente abrindo ainda mais a válvula de ar de regeneração.
Primeiro, verifique possíveis causas, como:
- Dessecante contaminado ou deteriorado
- Arraste de água líquida ou óleo
- Filtros obstruídos
- Comutação anormal das torres
- Problemas nas válvulas de regeneração
- Restrição na exaustão
- Distribuição desigual do fluxo de ar ou canalização
Se o desempenho de secagem continuar diminuindo, consulte o que realmente causa a queda do desempenho de adsorção em um secador de ar por adsorção.
4. Como otimizar a vazão de ar de regeneração
4.1 Adeque o método de regeneração ao objetivo de economia de energia
A estratégia de regeneração mais eficiente depende da tecnologia do secador.
Secadores convencionais sem aquecimento utilizam ar comprimido seco produzido pelo próprio sistema para a regeneração, enquanto outras tecnologias reduzem as perdas por purga por meio de aquecimento, regeneração por soprador ou recuperação de calor.
Por exemplo, o secador HOC-Z por calor de compressão com purga zero da Lingyu utiliza o calor de alta temperatura da descarga do compressor para regeneração e foi projetado para um consumo de ar de regeneração de 0%.
Da mesma forma, a configuração HRB-Z com aquecimento por soprador utiliza um processo de resfriamento em circuito fechado para que o ar comprimido seco produzido não seja consumido durante a regeneração.
Essas tecnologias podem ser úteis quando minimizar a perda de ar comprimido é um dos principais objetivos do sistema.
4.2 Otimize a regeneração de acordo com a demanda real
Quando houver funções de controle adequadas disponíveis, a regeneração deve responder à carga real do secador, em vez de utilizar mais energia do que o necessário.
A Comutação em função do ponto de orvalho pode ajudar a prolongar os ciclos de adsorção quando as condições permitem, reduzindo regenerações desnecessárias sob cargas variáveis.
No entanto, a otimização energética nunca deve comprometer o ponto de orvalho sob pressão necessário na saída.
A prioridade deve continuar sendo:
Qualidade de ar necessária → Desempenho estável do secador → Otimização da regeneração
4.3 Mantenha uma boa distribuição do fluxo de ar
A eficiência da regeneração também depende da uniformidade com que o ar atravessa o leito dessecante.
Fluxo de ar desigual, canalização e zonas mortas de adsorção podem reduzir a utilização efetiva do dessecante, mesmo quando a quantidade nominal de ar de regeneração parece correta.
Portanto, problemas de distribuição do fluxo de ar devem ser diagnosticados separadamente, em vez de serem compensados simplesmente pelo aumento da vazão de purga.
Para mais detalhes, consulte como evitar o efeito de canalização em um secador de ar por adsorção.
4.4 Faça a manutenção do secador de acordo com as condições reais de operação
A deterioração do dessecante, o desgaste das válvulas, a restrição dos filtros e a contaminação podem alterar gradualmente o desempenho da regeneração.
Portanto, a inspeção de rotina deve considerar:
- Tendência do ponto de orvalho sob pressão
- Condição do dessecante
- Pressão diferencial dos filtros
- Operação das válvulas
- Exaustão da regeneração
- Queda de pressão do secador
Os intervalos de manutenção e os limites de ajuste devem seguir a configuração específica do secador e as recomendações do fabricante, em vez de um cronograma universal.
5. Sequência prática para ajustar a vazão de ar de regeneração
Quando for necessário verificar o desempenho da regeneração, utilize uma sequência estruturada de diagnóstico:
Verificar as especificações do secador → Confirmar as condições de operação → Monitorar o ponto de orvalho sob pressão → Inspecionar o sistema de regeneração → Ajustar gradualmente → Verificar novamente o desempenho
Etapa 1: verifique as especificações do secador
Confirme o método de regeneração e o requisito especificado de ar de regeneração para o modelo exato do secador.
Não aplique a porcentagem de purga de uma tecnologia de secagem a outra.
Etapa 2: verifique as condições reais de operação
Verifique a pressão de entrada, temperatura, vazão, carga de umidade e o ponto de orvalho sob pressão necessário na saída.
Determine se o secador está operando próximo às suas condições nominais.
Etapa 3: monitore o ponto de orvalho sob pressão
Utilize o ponto de orvalho sob pressão na saída como um indicador importante do desempenho de secagem.
Um ponto de orvalho inadequado indica a necessidade de um diagnóstico adicional, mas não comprova que a vazão de ar de regeneração seja insuficiente.
Etapa 4: inspecione o sistema de regeneração
Verifique válvulas, caminhos de exaustão, comutação das torres, condição do dessecante, filtros e distribuição do fluxo de ar.
Corrija as falhas do sistema antes de tentar compensá-las com ar de purga adicional.
Etapa 5: ajuste gradualmente o ar de regeneração
Quando o ajuste manual for apropriado, siga o procedimento do fabricante e faça alterações incrementais.
Monitore o desempenho do secador após cada ajuste.
Etapa 6: verifique novamente o desempenho
Confirme se o ponto de orvalho sob pressão necessário é mantido sem consumo desnecessário de ar de regeneração.
O objetivo não é obter a maior vazão de purga possível.
O objetivo é estabelecer a condição correta de regeneração para o desempenho de secagem necessário.
Conclusão: a vazão de ar de regeneração deve corresponder ao secador e às condições de operação
O ajuste da vazão de ar de regeneração é uma parte importante da manutenção de um secador de ar por adsorção, mas não existe uma única porcentagem de ar de purga aplicável a todos os secadores.
Secadores sem aquecimento, com purga aquecida, com aquecimento por soprador e por calor de compressão utilizam diferentes estratégias de regeneração e, portanto, apresentam diferentes requisitos de ar de regeneração.
A abordagem correta é:
Verificar as especificações do secador → Confirmar as condições de operação → Monitorar o ponto de orvalho sob pressão → Inspecionar o sistema de regeneração → Ajustar gradualmente → Verificar novamente o desempenho
Aumentar o ar de regeneração não deve ser a resposta automática a um desempenho de secagem inadequado.
Se a causa principal for contaminação, deterioração do dessecante, falha de válvula, canalização ou condições incorretas de operação, aumentar a purga pode apenas elevar o consumo de energia sem solucionar o problema.
Para obter assistência com o desempenho da regeneração ou os requisitos operacionais de secadores por adsorção, entre em contato com a Lingyu para obter suporte técnico.
