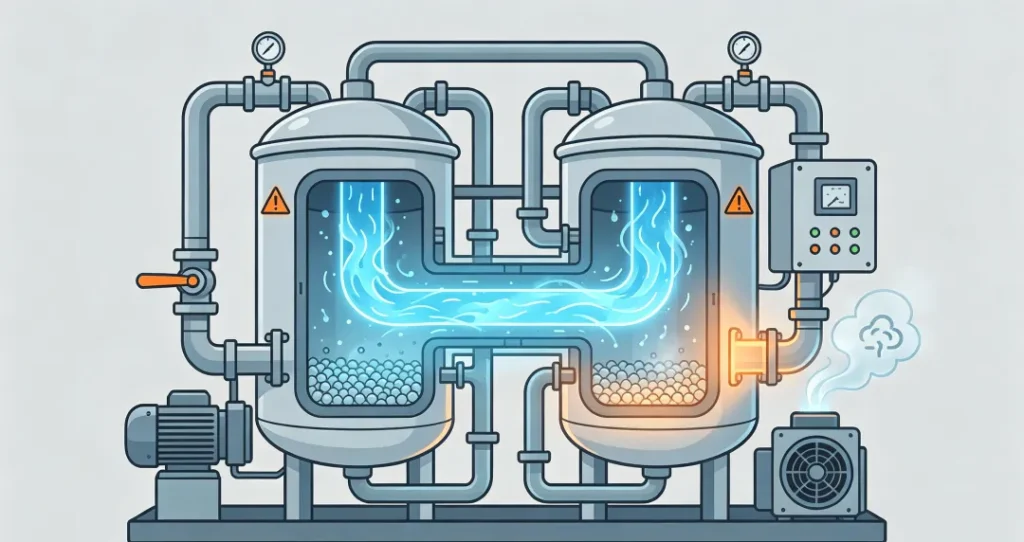

Durante a operação de um secador de ar por adsorção, um problema pode ser particularmente difícil de identificar: o secador parece funcionar normalmente, mas o ponto de orvalho sob pressão na saída aumenta gradualmente ou se torna instável.
Em alguns casos, a causa raiz não é quantidade insuficiente de dessecante nem ajustes incorretos de regeneração. O problema é a canalização dentro do leito de adsorção.
A canalização ocorre quando o ar comprimido deixa de fluir uniformemente através do dessecante. Em vez disso, uma parcela desproporcional do ar segue caminhos de menor resistência por determinadas regiões do leito, enquanto outras áreas recebem menos fluxo.
Como resultado, o dessecante localizado nos caminhos de maior fluxo acumula umidade mais rapidamente, enquanto outras partes do leito de adsorção permanecem subutilizadas.
Isso pode causar redução da capacidade efetiva de adsorção, passagem prematura de umidade, ponto de orvalho sob pressão instável, maior demanda de regeneração, aumento da perda de pressão e deterioração acelerada do dessecante.
Portanto, evitar a canalização exige mais do que simplesmente substituir o dessecante. A distribuição do fluxo de ar, o carregamento do dessecante, as condições de operação, a comutação das torres, a filtragem e a manutenção preventiva devem ser avaliados em conjunto.
O que causa canalização em um secador por adsorção?
A canalização raramente é causada por um único problema isolado. Normalmente, ela se desenvolve quando a distribuição do fluxo de ar e a condição física do leito dessecante começam a se deteriorar.
1. Distribuição desigual do fluxo de ar
O ar comprimido deve atravessar o leito de adsorção da forma mais uniforme possível.
Se o distribuidor interno de ar estiver danificado, obstruído, configurado incorretamente ou não conseguir distribuir uniformemente o fluxo de entrada, uma quantidade maior de ar pode atravessar determinadas regiões do leito dessecante. Essas regiões passam a funcionar como caminhos preferenciais de fluxo.
Depois que um caminho preferencial se forma, o ar tende a seguir repetidamente a mesma rota de menor resistência em vez de utilizar toda a área transversal do leito de adsorção.
O resultado é um menor aproveitamento efetivo do dessecante.
Por isso, o projeto da distribuição do fluxo de ar é importante em secadores regenerativos. Distribuidores de fluxo corretamente projetados podem melhorar o aproveitamento do dessecante e, ao mesmo tempo, manter baixa queda de pressão do ar comprimido.
2. Assentamento, desgaste e formação de vazios no dessecante
A condição física do leito dessecante afeta diretamente o fluxo de ar.
Durante a operação de longo prazo, ciclos repetidos de adsorção e regeneração, flutuações de pressão, impacto do fluxo de ar e movimentação mecânica podem contribuir para diversas alterações no leito:
| Condição do leito | Possível efeito |
|---|---|
| Assentamento do dessecante | Cria densidade desigual no leito |
| Desgaste das partículas | Produz pó fino de dessecante |
| Partículas quebradas | Altera a resistência local ao fluxo de ar |
| Vazios | Criam caminhos de menor resistência ao fluxo |
| Carregamento desigual | Impede o uso uniforme do leito de adsorção |
| Contaminação | Pode restringir determinadas áreas e redirecionar o fluxo |
Quando a resistência se torna desigual, o ar comprimido tende naturalmente a seguir o caminho mais fácil. Isso pode reforçar gradualmente o padrão de canalização.
O projeto do secador de ar por adsorção modular da Lingyu aborda problemas como distribuição desigual do fluxo de ar, zonas mortas de adsorção, canalização, formação de túneis, desgaste e geração de pó por meio da estrutura interna de fluxo e do sistema de carregamento do dessecante.
3. Vazão excessiva através do secador
Um secador operando continuamente acima de sua capacidade efetiva pode apresentar maior velocidade de fluxo através do leito de adsorção.
Isso reduz o tempo efetivo de contato entre o ar comprimido e o dessecante e pode aumentar o esforço mecânico sobre o leito.
O mesmo problema pode ocorrer quando a pressão real de operação é significativamente menor do que a condição utilizada para classificar o secador.
Em pressões mais baixas, a vazão volumétrica associada a uma determinada vazão mássica aumenta.
As possíveis consequências incluem:
- Maior movimentação do leito
- Maior queda de pressão
- Menor tempo de adsorção
- Maior risco de formação de caminhos preferenciais de fluxo
Esse é um dos motivos pelos quais o secador deve ser selecionado com base nas condições reais de operação, e não apenas na vazão nominal do compressor.
Para mais detalhes, consulte como escolher um secador de ar por adsorção e evitar erros comuns de dimensionamento.
4. Flutuações de pressão durante a comutação das torres
Secadores de duas torres alternam repetidamente entre adsorção, regeneração, despressurização, repressurização e comutação das torres.
Se essas transições de pressão forem mal controladas, as variações resultantes podem impor esforços mecânicos desnecessários ao leito dessecante.
Por isso, uma repressurização confiável e uma equalização adequada de pressão são importantes.
Os secadores regenerativos da Lingyu utilizam repressurização automática antes da comutação das válvulas para estabilizar a pressão dos vasos, reduzir as flutuações de pressão e minimizar o impacto sobre o dessecante.
Portanto, comutação anormal, vazamento de válvulas ou sequência incorreta devem ser investigados quando houver suspeita de canalização ou movimentação excessiva do dessecante.
Para diagnóstico relacionado, consulte como diagnosticar comutação anormal em um secador de ar por adsorção.
Como reduzir o risco de canalização
Evitar a canalização começa pela manutenção de um fluxo de ar uniforme e de um leito de adsorção mecanicamente estável.
Melhore a distribuição do fluxo de ar
O fluxo de entrada deve ser distribuído pela seção de adsorção da forma mais uniforme possível.
Os distribuidores internos devem ser projetados e mantidos de modo que o ar comprimido não se concentre desnecessariamente em uma única região do leito.
Durante a manutenção, inspecione os componentes internos relacionados à distribuição do fluxo quanto a contaminação, obstrução, deformação ou danos.
O objetivo não é simplesmente minimizar a queda de pressão. Um bom sistema de distribuição deve equilibrar baixa resistência com utilização uniforme do dessecante.
O secador modular por adsorção da Lingyu utiliza uma configuração de câmara de adsorção de fluxo direto, juntamente com uma estrutura de amortecimento do ar de entrada e um projeto específico de carregamento do dessecante, com o objetivo de reduzir fluxo desigual, zonas mortas, canalização e desgaste do dessecante.
Mantenha um leito dessecante uniforme
Ao instalar ou substituir o dessecante, siga o procedimento de carregamento especificado pelo fabricante.
O objetivo é evitar grandes vazios, altura desigual do leito e densidade de compactação inconsistente.
Durante a manutenção, verifique se há sinais visíveis de assentamento, formação de pó, partículas quebradas, contaminação e formação anormal de vazios.
Se for encontrada deterioração severa, simplesmente adicionar dessecante novo sobre um leito danificado pode não resolver o problema de fluxo. A condição de todo o leito de adsorção deve ser avaliada.
Para orientações relacionadas de manutenção, consulte como evitar o arraste de pó do dessecante em um secador por adsorção.
Mantenha o secador dentro das condições de operação especificadas
A prevenção da canalização também está diretamente relacionada à carga aplicada ao secador.
Controle a vazão real
A sobrecarga contínua deve ser evitada.
Compare a vazão real da instalação com a capacidade nominal do secador e corrija a seleção de acordo com as condições reais de operação.
Preste atenção especial quando a demanda de produção tiver aumentado desde a instalação original do secador.
Um secador que funcionava corretamente há vários anos pode ficar sobrecarregado depois que novos compressores, linhas de produção ou equipamentos a jusante forem adicionados.
Verifique a pressão de entrada
A pressão de operação deve permanecer dentro da faixa especificada para o modelo instalado.
Por exemplo, várias séries de secadores regenerativos da Lingyu utilizam:
- Pressão nominal de entrada: 0,7 MPa
- Faixa padrão de pressão de operação: 0,6–1,0 MPa
Outras configurações podem estar disponíveis para diferentes pressões.
Esses valores não devem ser tratados como limites universais para todos os secadores. Consulte sempre os dados técnicos do modelo específico.
Controle a temperatura de entrada
O mesmo princípio se aplica à temperatura de entrada.
Para várias séries convencionais de secadores por adsorção sem aquecimento e com purga aquecida da Lingyu:
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima de entrada: ≤40 °C
Outras tecnologias — especialmente os secadores por calor de compressão — operam sob condições de temperatura muito diferentes.
Portanto, a regra correta é manter a temperatura de entrada dentro da faixa operacional especificada para a tecnologia e o modelo de secador selecionados.
Temperaturas de entrada acima das condições de projeto podem aumentar a carga de umidade sobre o leito de adsorção e reduzir o desempenho efetivo da secagem.
Otimize o ciclo de adsorção e regeneração
O ciclo de operação também influencia a condição mecânica do leito dessecante.
A comutação das torres deve seguir a sequência projetada para o secador.
Comutações desnecessárias podem aumentar o número de ciclos das válvulas, as transições de pressão e as perdas de regeneração, enquanto um período de adsorção excessivamente longo para a carga real de umidade pode permitir passagem prematura de umidade.
O ciclo correto depende de:
- Vazão de ar
- Carga de umidade na entrada
- Requisito de ponto de orvalho sob pressão
- Método de regeneração
- Estratégia de controle
Para sistemas com carga variável, o controle baseado no ponto de orvalho pode ser útil.
Em vez de realizar a comutação estritamente de acordo com um temporizador fixo, o secador pode prolongar o ciclo de adsorção quando a carga real de umidade for menor.
Algumas configurações de secadores regenerativos de alta eficiência energética da Lingyu utilizam controle baseado no ponto de orvalho para prolongar o tempo de adsorção de acordo com a demanda de operação.
Se a própria comutação das torres se tornar instável, consulte novamente o diagnóstico de comutação anormal do secador.
Proteja o dessecante contra óleo, água e partículas
A canalização é principalmente um problema de distribuição do fluxo de ar, mas a contaminação pode agravá-la.
Óleo, água líquida, partículas sólidas e pó proveniente da degradação do dessecante podem alterar a resistência ao fluxo dentro do leito de adsorção.
Por isso, um pré-tratamento adequado é importante.
Dependendo do sistema de ar comprimido e da qualidade exigida, o tratamento a montante pode incluir separação de condensado, pré-filtragem, filtragem para remoção de óleo e outras etapas de purificação.
A linha de filtros de precisão da Lingyu inclui classes AO, AA, AX e ACS para diferentes aplicações de remoção de partículas e óleo.
Em vez de aplicar uma única especificação de filtragem a todos os secadores por adsorção, a filtragem deve ser selecionada de acordo com o tipo de compressor, os requisitos do secador, o nível de contaminação na entrada e a qualidade de ar necessária a jusante.
Consulte o guia de seleção e manutenção de filtros de ar comprimido para mais informações.
Avalie a queda de pressão como parte do diagnóstico de canalização
O comportamento da queda de pressão pode fornecer informações úteis sobre alterações internas no secador.
Um aumento da queda de pressão pode indicar:
- Acúmulo de pó do dessecante
- Contaminação
- Obstrução do filtro
- Restrição em válvulas
- Outras restrições ao fluxo de ar
No entanto, a canalização nem sempre provoca um aumento simples da pressão diferencial total do secador.
Caminhos locais de baixa resistência podem existir mesmo quando a queda de pressão total parece aceitável.
Por esse motivo, a queda de pressão deve ser avaliada juntamente com:
Ponto de orvalho sob pressão + vazão real + pressões das torres + condição do dessecante + desempenho da regeneração
Não utilize um único valor universal de alarme de queda de pressão para todos os secadores.
A pressão diferencial aceitável e os limites de manutenção devem seguir a especificação do equipamento instalado.
Para diagnóstico adicional, consulte o que fazer quando a queda de pressão do secador por adsorção está muito alta.
Verifique o desempenho da regeneração
A canalização e a regeneração inadequada podem produzir sintomas semelhantes.
Se apenas parte do leito de adsorção estiver sendo utilizada de forma efetiva, essa região pode acumular uma carga elevada de umidade.
No entanto, uma condição aparentemente semelhante de ponto de orvalho elevado também pode ser causada por fluxo insuficiente de regeneração, problemas de aquecimento, exaustão restrita ou resfriamento inadequado em sistemas aquecidos.
Verifique:
- Fluxo de ar de regeneração
- Válvulas de regeneração
- Condição da exaustão
- Temperatura, quando aplicável
- Temporização do ciclo
- Desempenho do resfriamento
Para orientações relacionadas, consulte como ajustar o fluxo de ar de regeneração em um secador por adsorção.
Isso ajuda a evitar que um problema de regeneração seja diagnosticado incorretamente como canalização.
Sinais de que a canalização pode estar se desenvolvendo
A possibilidade de canalização deve ser considerada quando o secador apresenta uma combinação incomum de sintomas, especialmente quando ajustes convencionais não restauram o desempenho.
Os sinais típicos podem incluir:
- Aumento do ponto de orvalho sob pressão na saída antes do esperado
- Regeneração aparentemente adequada, mas desempenho de adsorção insatisfatório
- Deterioração recorrente do ponto de orvalho após a substituição do dessecante
- Assentamento visível do leito ou formação de vazios
- Deterioração localizada do dessecante
- Alterações inesperadas na queda de pressão
- Desempenho de secagem que se deteriora rapidamente à medida que a vazão aumenta
Nenhum sintoma isolado comprova a presença de canalização.
O diagnóstico deve combinar dados de operação com a inspeção física do leito dessecante e dos componentes de distribuição do fluxo de ar.
Por que a canalização aumenta o custo operacional
A canalização reduz a proporção do material adsorvente utilizada de forma efetiva.
Se apenas parte do leito dessecante receber a maior parte do fluxo de ar, o secador pode atingir a passagem de umidade mais cedo, mesmo que ainda exista capacidade significativa de adsorção em outras regiões do vaso.
Isso pode resultar em:
- Regenerações mais frequentes
- Uso desnecessário de ar de purga
- Operação adicional de aquecedores ou sopradores em sistemas aquecidos
- Deterioração acelerada do dessecante
- Ponto de orvalho sob pressão instável
- Manutenção prematura
Portanto, a canalização cria dois problemas simultaneamente:
Menor capacidade efetiva de secagem + pior aproveitamento energético
Corrigir a distribuição do fluxo de ar ajuda a recuperar uma parcela maior da capacidade de adsorção já instalada no secador, em vez de compensar o mau aproveitamento do leito aumentando a energia de regeneração.
Sequência prática para diagnóstico de canalização
Quando houver suspeita de canalização, inspecione o sistema nesta ordem:
Vazão e pressão reais → Qualidade do ar de entrada → Ponto de orvalho sob pressão → Leito dessecante → Distribuidor de fluxo → Comutação das torres → Regeneração → Queda de pressão
Primeiro, confirme se o secador não está sobrecarregado.
Em seguida, verifique a contaminação e as condições de entrada antes de abrir a torre de adsorção.
Se as condições de operação estiverem normais, inspecione o assentamento do dessecante, a formação de pó, os vazios, a distribuição interna do fluxo de ar, a sequência das válvulas, o desempenho da regeneração e as tendências de perda de pressão.
Se houver desempenho de adsorção inadequado juntamente com vários desses sintomas, consulte como diagnosticar a queda no desempenho de adsorção de um secador de ar por adsorção para um processo de diagnóstico mais amplo em nível de sistema.
Conclusão: a canalização é um problema de aproveitamento do fluxo de ar
O efeito de canalização ocorre quando o ar comprimido deixa de utilizar uniformemente o leito de adsorção.
Assentamento do dessecante, formação de pó, criação de vazios, distribuição desigual do fluxo de ar, sobrecarga, transições anormais de pressão, contaminação e restrições internas ao fluxo podem contribuir para a formação de caminhos preferenciais.
A estratégia de prevenção mais eficaz é:
Manter o fluxo de ar uniforme → Manter o leito dessecante estável → Operar dentro das condições nominais → Controlar a comutação das torres → Proteger o leito contra contaminação → Monitorar as tendências de desempenho
Quando o fluxo de ar é distribuído corretamente, uma parcela maior do dessecante pode participar efetivamente da adsorção.
Isso ajuda a manter um ponto de orvalho sob pressão estável, reduzir regenerações desnecessárias, minimizar a deterioração do dessecante e melhorar a eficiência de longo prazo do sistema de tratamento de ar comprimido.
Se a canalização ou a deterioração recorrente do ponto de orvalho não puder ser resolvida por meio das inspeções normais, entre em contato com a Lingyu para suporte técnico e avaliação do sistema.
