O evaporador é um dos principais componentes de troca térmica de um secador de ar por refrigeração.
Ele transfere calor entre o lado do ar comprimido e o circuito de refrigeração, mantendo os dois circuitos de fluido separados.

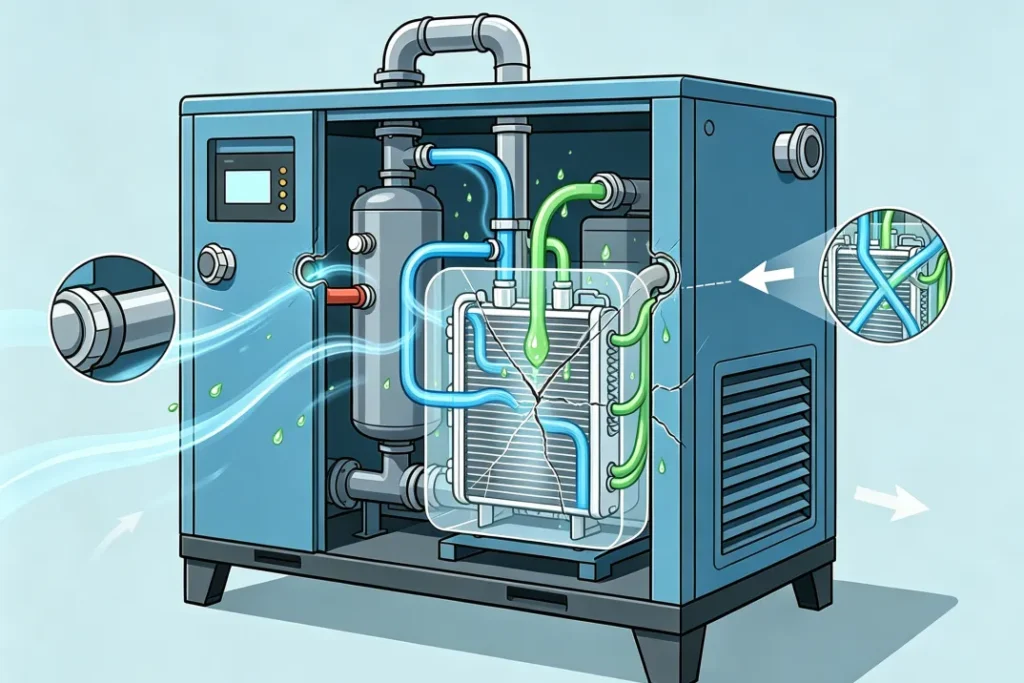

Se o evaporador apresentar um vazamento, a primeira tarefa do diagnóstico é determinar se o problema é:
Um vazamento externo de refrigerante, no qual o refrigerante escapa do circuito de refrigeração para o ambiente,
ou:
Um vazamento interno do evaporador, no qual o ar comprimido e o refrigerante passam a se comunicar através de uma superfície interna de troca térmica danificada.
Esses dois modos de falha exigem métodos de diagnóstico diferentes.
Identificar corretamente o tipo de vazamento pode ajudar a evitar recargas repetidas de refrigerante, desmontagens desnecessárias e períodos prolongados de parada do equipamento.
Nota de segurança: sistemas de refrigeração operam sob pressão e podem conter refrigerantes regulamentados. A recuperação de refrigerante, os testes de pressão, a evacuação, a carga, a brasagem e os reparos no circuito de refrigeração devem ser realizados por profissionais qualificados, utilizando equipamentos apropriados e de acordo com as regulamentações locais e as instruções de manutenção do fabricante do secador.
Nunca utilize oxigênio para testes de pressão e nunca exceda a pressão de teste ou de projeto aprovada para o equipamento.
1. Entenda a diferença entre vazamentos externos e internos do evaporador
Antes de realizar os testes, é importante distinguir as duas condições.
| Tipo de vazamento | O que acontece | Indicações típicas |
|---|---|---|
| Vazamento externo | O refrigerante escapa do circuito de refrigeração para a atmosfera | Baixa pressão do refrigerante, perda de capacidade de refrigeração, vestígios de óleo próximos ao ponto de vazamento |
| Vazamento interno | O circuito de ar comprimido se comunica com o circuito de refrigeração através de uma superfície de troca térmica danificada | Comportamento anormal da pressão de refrigeração ou aumento da pressão após a parada quando o lado do ar comprimido permanece pressurizado |
Nenhum desses sintomas, isoladamente, deve ser tratado como prova definitiva.
As leituras de pressão também podem ser afetadas pelos controles de refrigeração, condições ambientais, problemas no compressor, restrições, carga de refrigerante e outras falhas.
Portanto, o diagnóstico de vazamentos deve combinar:
- Inspeção visual
- Análise do comportamento da pressão
- Métodos adequados de detecção de vazamentos
2. Como verificar um vazamento externo de refrigerante
Um vazamento externo permite que o refrigerante escape do sistema de refrigeração selado.
Os possíveis pontos de vazamento incluem:
- Tubulações de cobre
- Juntas brasadas
- Conexões de serviço
- Conexões flangeadas, quando utilizadas
- Tubos de processo
- Válvulas do circuito de refrigeração
- Conexões ao redor do compressor, condensador e evaporador
Etapa 1: realize uma inspeção visual
Desconecte o secador da alimentação elétrica de acordo com o procedimento de bloqueio necessário e inspecione os componentes acessíveis do circuito de refrigeração.
Procure por:
- Manchas de óleo
- Acúmulo de poeira impregnada de óleo
- Tubulações danificadas
- Conexões rachadas ou submetidas a esforço
- Sinais de atrito entre tubos de cobre
- Conexões soltas ou danificadas
- Corrosão ao redor das juntas
O refrigerante que escapa do circuito pode transportar consigo uma pequena quantidade de óleo de refrigeração.
Por isso, uma área oleosa ao redor de uma junta ou tubo pode ser uma pista útil.
No entanto:
Uma mancha de óleo indica um local que deve ser investigado — mas, por si só, não confirma um vazamento ativo de refrigerante.
Preste atenção especial a tubos de refrigeração de pequeno diâmetro e áreas sujeitas a vibração ou contato com componentes adjacentes.
3. Utilize um método adequado de detecção de vazamentos de refrigerante
Se a inspeção visual não identificar a origem, pode ser necessário testar o circuito de refrigeração quanto a vazamentos.
Qualquer refrigerante restante deve ser tratado por meio de procedimentos aprovados de recuperação. Ele não deve simplesmente ser liberado para a atmosfera.
Após a preparação adequada do circuito de refrigeração, técnicos qualificados podem utilizar nitrogênio seco ou outro gás inerte de teste aprovado pelo fabricante.
Não utilize oxigênio
Nunca pressurize um circuito de refrigeração com oxigênio.
O contato do oxigênio com óleo de refrigeração e outros materiais sob pressão pode criar um sério risco de incêndio ou explosão.
Siga a pressão de teste aprovada pelo fabricante
Não existe uma única pressão, como 0,2 MPa, 0,5 MPa ou qualquer outro valor fixo, que deva ser aplicada automaticamente a todos os secadores de ar por refrigeração.
A pressão permitida depende de:
- Projeto do circuito de refrigeração
- Classificação dos lados de alta e baixa pressão
- Construção do trocador de calor
- Tipo de refrigerante
- Componentes instalados no circuito
- Especificações de manutenção do fabricante
Permaneça sempre dentro da pressão de teste aprovada para o secador específico.
4. Confirme vazamentos externos com teste de bolhas ou detector eletrônico
Depois que o circuito de refrigeração tiver sido pressurizado com segurança utilizando o gás de teste apropriado, as conexões externas suspeitas podem ser verificadas.
Uma solução adequada para detecção de vazamentos pode ser aplicada em:
- Juntas brasadas
- Conexões flangeadas
- Conexões roscadas do circuito de refrigeração
- Conexões de válvulas
- Portas de serviço
- Juntas acessíveis de tubulação
A formação contínua de bolhas pode indicar fuga de gás.
Também pode ser utilizado um detector eletrônico de vazamentos de refrigerante quando o sistema contiver um gás traçador ou refrigerante apropriado, de acordo com o procedimento de manutenção aplicável.
Em secadores de grande porte, combinar inspeção visual, detecção eletrônica e confirmação por bolhas pode tornar a localização do vazamento mais rápida e confiável.
5. Como reconhecer um possível vazamento interno do evaporador
Um vazamento interno é diferente porque o refrigerante não necessariamente escapa para fora do secador.
Em vez disso, ocorre uma ruptura entre a passagem do ar comprimido e a passagem do refrigerante no interior do evaporador.
Como o lado do ar comprimido frequentemente opera a uma pressão significativamente maior do que determinadas partes do circuito de refrigeração, o ar comprimido pode migrar para o lado do refrigerante quando existe uma ruptura interna.
Os possíveis sintomas incluem:
- Pressão de refrigeração anormal
- Aumento inesperado da pressão do refrigerante após a parada
- Acionamentos repetidos da proteção de alta pressão
- Aumento da pressão do circuito de refrigeração quando o lado do ar comprimido é pressurizado
- Dificuldade para manter condições normais de operação da refrigeração
Esses sintomas justificam uma investigação adicional, mas não comprovam automaticamente uma falha do evaporador.
Por exemplo, uma pressão de refrigeração anormal também pode ser causada por:
- Problemas no condensador
- Problemas no fluxo de ar de resfriamento
- Problemas com a água de resfriamento
- Problemas na carga de refrigerante
- Falhas nos controles de refrigeração
Se o principal sintoma for uma pressão anormal do refrigerante, e não um vazamento confirmado, consulte o que pode causar pressão anormal no sistema de refrigeração de um secador por refrigeração.
6. Método 1: isole e teste a pressão do evaporador
Um método direto de diagnóstico é isolar o evaporador para que os dois lados possam ser avaliados de forma independente.
Esse procedimento deve ser realizado apenas por técnicos de refrigeração qualificados, pois pode exigir a abertura do circuito de refrigeração.
O princípio geral de diagnóstico é:
Isolar → Pressurizar com segurança → Estabilizar → Monitorar → Confirmar
O técnico isola as passagens relevantes do evaporador de acordo com o projeto do equipamento e aplica um meio de teste e uma pressão aprovados.
Depois da estabilização, a pressão é monitorada.
Uma alteração de pressão pode indicar vazamento, mas as mudanças de temperatura também devem ser consideradas, pois a pressão do gás varia com a temperatura.
Por isso, um teste de retenção de pressão não deve ser interpretado sem permitir tempo adequado de estabilização e sem considerar a temperatura ambiente.
7. Método 2: verifique se o ar comprimido entra no circuito de refrigeração
Outro princípio útil de diagnóstico é determinar se a pressurização do lado do ar comprimido provoca aparecimento de pressão no lado isolado do circuito de refrigeração.
Um técnico qualificado pode utilizar o seguinte procedimento geral:
- Desligar e isolar eletricamente o secador por refrigeração
- Recuperar corretamente o refrigerante quando for necessário abrir ou isolar o circuito
- Preparar o lado do refrigerante de acordo com o procedimento de manutenção do fabricante
- Isolá-lo de outras possíveis fontes de pressão, quando o projeto do secador permitir
- Pressurizar o lado do ar comprimido dentro da faixa de operação aprovada do secador
- Observar o lado isolado da refrigeração quanto a um aumento inexplicável de pressão
Se a pressão do lado da refrigeração aumentar como resultado direto da pressurização da passagem de ar comprimido, isso indica fortemente uma comunicação entre os dois circuitos.
Essa constatação pode sustentar o diagnóstico de vazamento interno no trocador de calor.
No entanto, o procedimento exato de isolamento depende do circuito de refrigeração do secador.
Não se deve presumir que o evaporador seja o único caminho possível de comunicação em todos os projetos de secadores por refrigeração.
8. Por que a equalização de pressão é uma pista importante
Durante a operação normal, os circuitos de ar comprimido e de refrigerante permanecem separados.
Deve existir transferência de calor entre eles, mas não comunicação direta de fluido.
Uma ruptura interna altera essa condição.
Se:
A pressão do lado do ar comprimido aumenta → A pressão do lado da refrigeração também aumenta
quando o circuito de refrigeração foi corretamente isolado de outras possíveis fontes de pressão, essa resposta indica que o gás pode estar atravessando a barreira de troca térmica.
Essa é uma evidência de diagnóstico muito mais forte do que simplesmente observar uma leitura anormal no manômetro de refrigeração durante a operação normal.
9. Não confunda um vazamento interno com outras falhas de refrigeração
Antes de condenar o evaporador, elimine outras possíveis causas de pressão anormal no circuito de refrigeração.
Dependendo do projeto do secador, os técnicos podem precisar inspecionar:
- Condição do condensador
- Fluxo de ar de resfriamento
- Condições da água de resfriamento
- Operação do compressor de refrigeração
- Carga de refrigerante
- Dispositivo de expansão ou estrangulamento
- Controles de pressão
- Controles de temperatura
- Controles de bypass
- Restrições na tubulação de refrigeração
Isso é particularmente importante quando o único sintoma é um alarme de alta ou baixa pressão.
Substituir o evaporador sem confirmar a comunicação interna entre os circuitos de ar comprimido e refrigerante pode resultar em custos desnecessários de reparo.
10. Previna problemas no evaporador controlando as condições de operação
Nem todas as falhas do evaporador podem ser evitadas, mas a operação correta pode reduzir esforços térmicos, de pressão e de contaminação desnecessários.
Mantenha o secador dentro das condições nominais
Opere o secador dentro dos limites especificados pelo fabricante para:
- Vazão de ar comprimido
- Pressão de entrada
- Temperatura de entrada
- Temperatura ambiente
- Temperatura da água de resfriamento, quando aplicável
Um secador sobrecarregado pode apresentar desempenho inadequado do ponto de orvalho e condições anormais de operação do sistema de refrigeração.
Mantenha uma separação eficiente do condensado
Um secador de ar por refrigeração resfria o ar comprimido para que o vapor de água se condense e possa ser separado do fluxo de ar.
Por isso, os separadores de condensado e os drenos devem funcionar corretamente.
Um dreno obstruído ou com mau funcionamento pode afetar o desempenho do secador e deve ser incluído na manutenção de rotina.
Para uma explicação mais ampla sobre o processo de refrigeração e remoção de umidade, consulte como funciona um secador de ar por refrigeração.
Mantenha uma dissipação de calor adequada no condensador
Em secadores resfriados a ar, mantenha as superfícies do condensador e os caminhos do fluxo de resfriamento limpos e sem obstruções.
Em secadores resfriados a água, verifique se as condições da água de resfriamento estão adequadas e faça a manutenção do condensador de acordo com as instruções do fabricante.
Uma dissipação insuficiente de calor no condensador pode elevar a pressão do sistema de refrigeração e gerar sintomas que podem ser atribuídos incorretamente a um problema no evaporador.
Inspecione tubulações e conexões
Durante a manutenção programada, inspecione os seguintes componentes acessíveis:
- Tubulações de refrigeração
- Juntas brasadas
- Conexões de serviço
- Pontos de fixação
- Áreas onde a tubulação possa entrar em atrito com outros componentes
Contatos provocados por vibração devem ser corrigidos antes que movimentos repetidos danifiquem a tubulação.
Para orientações mais amplas de manutenção, consulte o guia de manutenção de secadores de ar comprimido por refrigeração.
11. O que fazer após confirmar um vazamento
A estratégia de reparo depende da localização do vazamento.
Vazamento externo
Se um vazamento externo for confirmado em uma junta reparável ou em um componente do circuito de refrigeração, um técnico qualificado deve seguir:
Localizar → Reparar → Testar a pressão → Evacuar → Recarregar → Colocar em operação
O tipo correto e a carga de refrigerante devem seguir a placa de identificação do secador e as especificações do fabricante.
Não adicione refrigerante repetidamente sem antes reparar o vazamento.
Vazamento interno do evaporador
Se for confirmada uma ruptura interna entre os circuitos de ar comprimido e refrigeração, o evaporador ou o conjunto do trocador de calor normalmente precisará de reparo ou substituição aprovados pelo fabricante.
Simplesmente recarregar o refrigerante não resolverá o problema subjacente.
Após a substituição ou o reparo, todo o secador deve passar novamente pelo comissionamento e ser verificado quanto a:
- Vazamentos de refrigerante
- Pressões normais do sistema de refrigeração
- Temperatura de operação estável
- Drenagem adequada do condensado
- Ponto de orvalho sob pressão necessário
- Funcionamento normal das proteções de alta e baixa pressão
Conclusão: o diagnóstico correto vem antes do reparo
O diagnóstico de um vazamento no evaporador de um secador de ar por refrigeração começa pela determinação de se o problema é externo ou interno.
Para um vazamento externo, utilize:
Inspeção visual → Teste de pressão aprovado → Localização do vazamento
Vestígios de óleo podem ajudar a identificar áreas suspeitas, enquanto soluções formadoras de bolhas e equipamentos eletrônicos adequados de detecção podem confirmar um vazamento ativo.
Para um possível vazamento interno do evaporador, a pergunta mais importante é se os circuitos de ar comprimido e de refrigeração passaram a ter comunicação direta.
A lógica de diagnóstico é:
Isolar os circuitos → Aplicar pressão com segurança → Monitorar o lado oposto → Confirmar a comunicação
Não se baseie apenas em um único sintoma indicado pelo manômetro de pressão e não recarregue repetidamente o refrigerante antes de localizar a origem do problema.
Mais importante ainda, a recuperação de refrigerante, os testes de pressão, a brasagem, a evacuação e a carga devem ser realizados por profissionais qualificados em refrigeração, de acordo com os procedimentos de manutenção do secador específico.
Primeiro, diagnostique corretamente. Depois, repare.
Essa abordagem reduz substituições desnecessárias de componentes, evita perdas repetidas de refrigerante e ajuda a restabelecer a operação confiável do secador de ar por refrigeração o mais rapidamente possível.
Se a origem do vazamento não puder ser identificada com segurança ou houver suspeita de falha interna do evaporador, entre em contato com a Lingyu para obter suporte técnico.
