Os secadores de ar comprimido são uma parte importante dos sistemas industriais de tratamento de ar. Eles removem a umidade do ar comprimido e ajudam a proteger os equipamentos a jusante, os processos de produção e as tubulações.
Como outros equipamentos industriais, os secadores podem apresentar falhas ao longo do tempo. Quando o ponto de orvalho sob pressão aumenta, surge condensado a jusante ou o secador começa a operar de forma anormal, o reparo realizado no momento adequado pode impedir que um problema menor evolua para uma falha mais ampla do sistema.
Independentemente de a instalação utilizar um secador de ar por refrigeração ou por adsorção, um reparo eficaz começa pela identificação da causa real, em vez da simples substituição de componentes.

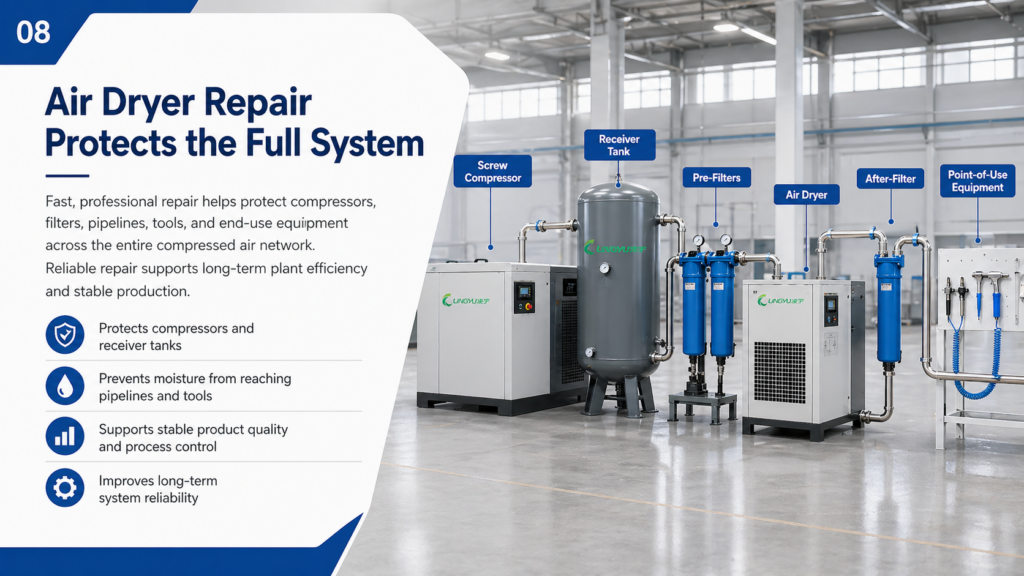

Por que o reparo de secadores de ar é importante?
Um secador com desempenho inadequado pode permitir a entrada de excesso de umidade na rede de ar comprimido.
Isso pode contribuir para:
- Corrosão nas tubulações
- Problemas em equipamentos pneumáticos
- Condições de processo instáveis
- Contaminação por umidade
- Aumento da manutenção
- Paradas não planejadas
Portanto, reparar o secador protege não apenas o próprio equipamento, mas também todo o sistema de ar comprimido a jusante.
O objetivo do reparo deve ser restabelecer o ponto de orvalho sob pressão necessário e uma operação estável, corrigindo ao mesmo tempo a condição subjacente que causou a falha.
Sinais comuns de que um secador de ar precisa de reparo
Os secadores de ar geralmente apresentam sinais de alerta antes de uma falha completa.
Os sintomas típicos incluem:
- Ponto de orvalho sob pressão acima do normal
- Umidade a jusante
- Acúmulo de água em filtros ou tubulações
- Queda de pressão excessiva
- Ruído ou vibração incomuns
- Baixo desempenho de resfriamento
- Comutação anormal das torres
- Alarmes do controlador ou dos sensores
- Desligamentos frequentes
- Aumento inesperado do consumo de energia
Esses sintomas devem ser investigados de forma sistemática, e não tratados como prova de falha de um componente específico.
Por exemplo, um ponto de orvalho sob pressão elevado não significa automaticamente que um secador por refrigeração esteja com pouco refrigerante ou que um secador por adsorção precise de dessecante novo. Diferentes falhas operacionais ou de componentes podem produzir sintomas semelhantes.

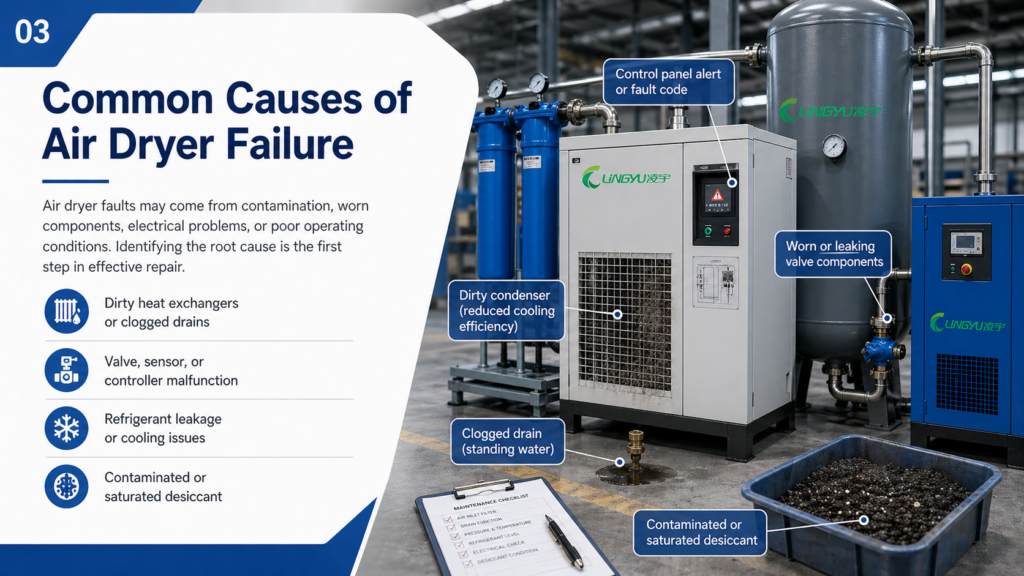

Causas comuns de problemas em secadores de ar
A causa mais provável depende fortemente da tecnologia do secador.
Problemas em secadores de ar por refrigeração
Possíveis áreas de problema incluem:
- Condensadores sujos
- Falha dos ventiladores de resfriamento
- Drenos obstruídos ou com mau funcionamento
- Problemas no compressor de refrigeração
- Falhas no circuito de refrigerante
- Problemas na válvula de expansão
- Falhas no evaporador
- Falhas nos pressostatos
- Problemas na válvula de bypass de gás quente
- Falhas no sistema de controle
Componentes de serviço comuns incluem ventiladores, compressores de refrigeração, condensadores, evaporadores, filtros secadores, válvulas de expansão, válvulas de bypass, manômetros e válvulas de drenagem.
Problemas em secadores de ar por adsorção
Nos secadores por adsorção, as áreas comuns de problema incluem:
- Válvulas de comutação
- Condição do dessecante
- Sistemas de regeneração
- Atuadores pneumáticos
- Válvulas solenoides
- Válvulas de retenção
- Silenciadores
- Controladores
- Aquecedores
- Sopradores
- Sensores de temperatura
Os componentes específicos envolvidos dependem de o secador utilizar regeneração sem aquecimento, por purga aquecida, aquecida por soprador ou por calor de compressão.

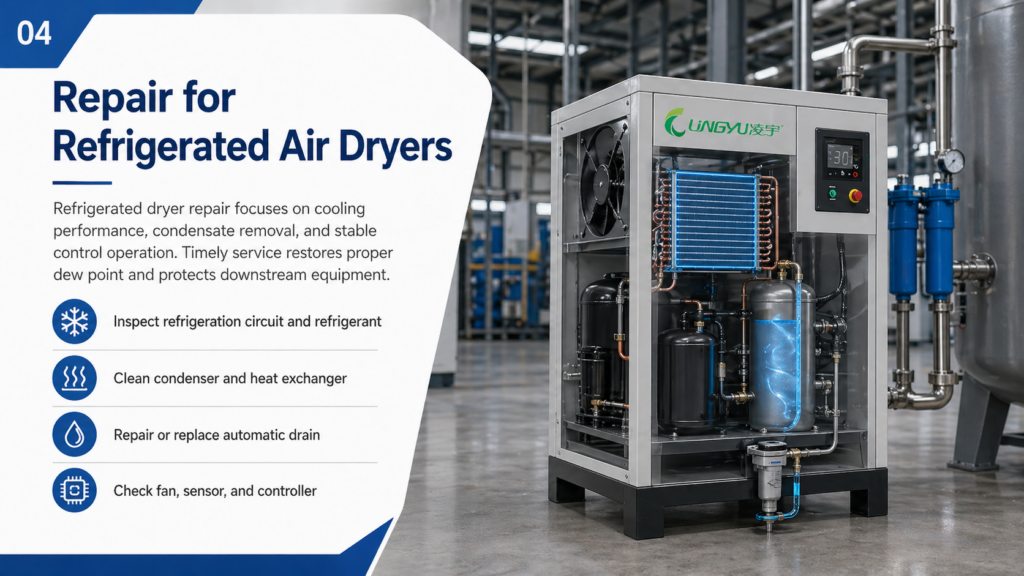

Reparo de secadores de ar por refrigeração
Um secador de ar por refrigeração resfria o ar comprimido para que o vapor de água condense em água líquida, que então é separada e descarregada.
Quando o resfriamento, a separação ou a remoção do condensado se tornam anormais, os níveis de umidade na saída podem aumentar.
Inspecione o circuito de refrigeração
Se o secador não conseguir manter o ponto de orvalho sob pressão esperado, inspecione o sistema de refrigeração em vez de presumir que a causa seja sempre baixa carga de refrigerante.
As áreas importantes incluem:
- Compressor de refrigeração
- Pressão do refrigerante
- Válvula de expansão
- Filtro secador
- Condensador
- Evaporador
- Pressostatos
- Válvula de bypass de gás quente
O diagnóstico deve considerar em conjunto as temperaturas de operação, pressões do refrigerante, carga do secador, condições de resfriamento e ponto de orvalho sob pressão.
A pressão do refrigerante, isoladamente, não deve ser comparada com um valor universal, pois os valores normais dependem do tipo de refrigerante, carga, condições ambientais ou da água de resfriamento, projeto do secador e outros fatores de operação.
Para um diagnóstico mais detalhado desse tipo de falha, consulte o guia sobre pressão excessivamente alta no lado de baixa pressão do refrigerante em um secador de ar por refrigeração.
Inspecione o condensador e os trocadores de calor
Poeira, fluxo de ar de resfriamento restrito, contaminação ou água de resfriamento insuficiente podem reduzir o desempenho da transferência de calor.
Em secadores resfriados a ar, verifique:
- Limpeza do condensador
- Funcionamento do ventilador de resfriamento
- Fluxo de ar através do condensador
- Ventilação ao redor do secador
- Temperaturas de operação anormais
Em secadores resfriados a água, verifique:
- Vazão da água de resfriamento
- Temperatura da água de resfriamento
- Pressão da água de resfriamento
- Condição do condensador
- Sinais de sujeira ou restrição da transferência de calor
A baixa rejeição de calor no condensador pode causar problemas no sistema de refrigeração mesmo quando o circuito de refrigerante não apresenta vazamento.
Verifique o sistema de drenagem de condensado
A umidade condensada deve sair do secador de forma confiável.
Um dreno automático obstruído ou com mau funcionamento pode fazer com que o condensado se acumule dentro do secador ou siga para o sistema a jusante.
Verifique:
- Passagens do dreno obstruídas
- Falha na descarga do condensado
- Vazamento contínuo de ar comprimido
- Válvulas de drenagem danificadas
- Conexões soltas ou danificadas
- Operação anormal do separador
Se houver água a jusante, o sistema de drenagem deve ser verificado antes de concluir que o circuito de refrigeração não está removendo a umidade corretamente.
Inspecione o evaporador
Vazamentos ou problemas de transferência de calor no evaporador podem afetar o desempenho do secador.
Possíveis sinais de alerta incluem:
- Redução do desempenho de resfriamento
- Aumento do ponto de orvalho sob pressão
- Comportamento anormal do refrigerante
- Padrões de temperatura incomuns
- Vazamento externo
- Operação instável do secador
Esses sintomas, por si só, não confirmam uma falha no evaporador. Outras condições de refrigeração, vazão de ar e operação devem ser avaliadas como parte do diagnóstico.
Quando houver suspeita de vazamento, consulte o guia de inspeção de vazamentos no evaporador de secadores por refrigeração.

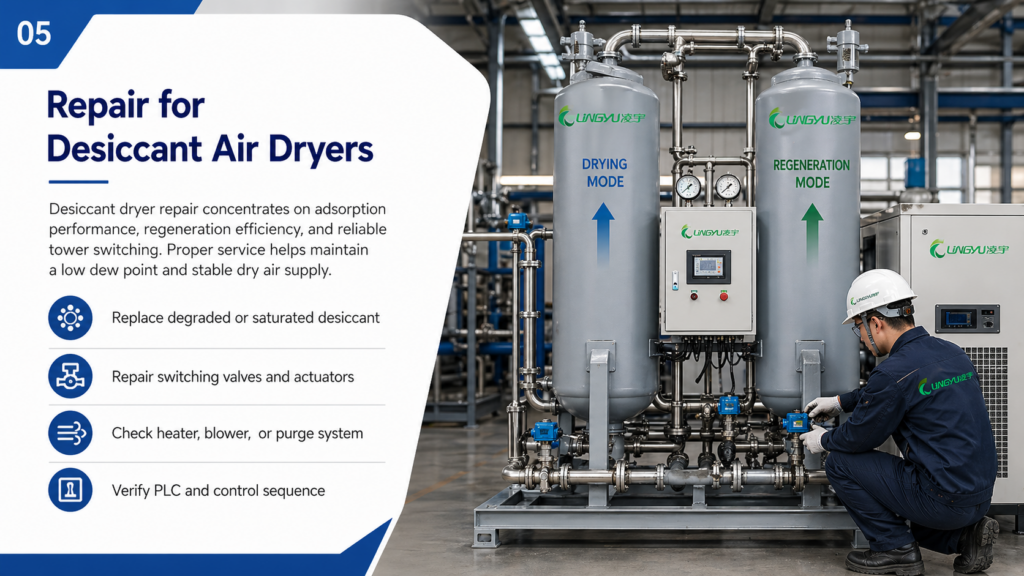

Reparo de secadores de ar por adsorção
Os secadores de ar por adsorção removem o vapor de água residual por adsorção e regeneram o leito de secagem para que o dessecante possa ser reutilizado.
Como muitos sistemas utilizam torres alternadas de adsorção, a sequência das válvulas e o desempenho da regeneração são especialmente importantes.
Verifique a condição do dessecante
O dessecante não deve ser substituído simplesmente porque ficou saturado durante um ciclo normal de adsorção.
A adsorção de umidade faz parte da operação normal, e a regeneração deve remover a umidade acumulada antes que a torre retorne ao serviço de adsorção.
A substituição pode se tornar necessária quando o dessecante estiver:
- Contaminado
- Fisicamente degradado
- Excessivamente pulverizado
- Mecanicamente danificado
- Incapaz de manter o ponto de orvalho sob pressão necessário apesar da regeneração correta
Antes de substituir o dessecante, verifique se a regeneração, comutação, vazão, condições de entrada e filtração a montante estão funcionando corretamente.
Inspecione as válvulas de comutação
Os secadores de duas torres dependem de uma sequência confiável das válvulas.
Problemas em válvulas pneumáticas, válvulas solenoides, atuadores ou controles podem impedir a adsorção e a regeneração corretas.
Possíveis sintomas incluem:
- Comutação das torres no momento incorreto
- Falha na pressurização de uma das torres
- Falha na despressurização correta
- Vazão de purga anormal
- Pressão de saída instável
- Deterioração do ponto de orvalho
- Alarmes do controlador
Para esse tipo de falha, consulte o guia de diagnóstico de comutação anormal em secadores por adsorção.
Verifique o sistema de regeneração
Diferentes secadores por adsorção utilizam diferentes métodos de regeneração.
Dependendo da configuração, o reparo pode envolver:
- Circuitos de ar de purga
- Aquecedores
- Sopradores
- Sistemas de resfriamento
- Válvulas de regeneração
- Sensores de temperatura
- Sequenciamento de controle
O diagnóstico correto depende de o sistema ser sem aquecimento, por purga aquecida, aquecido por soprador ou por calor de compressão.
Uma falha no aquecedor, por exemplo, é relevante em um sistema de regeneração aquecida, mas não em um secador convencional sem aquecimento.
Verifique a vazão de purga ou de regeneração
Uma vazão de regeneração insuficiente pode deixar o dessecante úmido demais para o próximo ciclo de adsorção.
Uma vazão de purga excessiva gera outro problema, desperdiçando ar comprimido e aumentando o custo operacional.
Portanto, a vazão de ar de purga ou de regeneração deve ser ajustada de acordo com o projeto do secador e os requisitos de operação, em vez de aplicar uma configuração universal a todos os secadores por adsorção.
Para um procedimento mais detalhado, consulte o guia de ajuste da vazão de ar de regeneração de secadores por adsorção.
Não ignore a causa raiz
Substituir um componente com falha é apenas uma parte de um reparo eficaz do secador de ar.
Falhas repetidas no secador também podem estar associadas a:
- Tratamento inadequado do ar a montante
- Temperatura de entrada excessiva
- Operação fora da pressão nominal
- Ventilação inadequada
- Condições de resfriamento incorretas
- Queda de pressão excessiva
- Contaminação por óleo
- Falhas de drenagem
- Vazão real significativamente diferente das condições de projeto
Por exemplo, a entrada de óleo em um secador por adsorção pode prejudicar o desempenho do dessecante. Substituir simplesmente o dessecante sem corrigir a origem da contaminação pode resultar em outra falha prematura.
Quando houver suspeita de contaminação por óleo, consulte o guia sobre como solucionar o teor excessivo de óleo em um sistema de ar comprimido.
Processo básico de reparo de um secador de ar
Um processo prático de reparo deve seguir uma sequência clara.
1. Identifique o sintoma
Primeiro, determine o principal problema, como:
- Ponto de orvalho sob pressão elevado
- Umidade a jusante
- Queda de pressão excessiva
- Alarme
- Ruído anormal
- Temperatura alta ou baixa
- Problema de resfriamento
- Problema na comutação das torres
Evite substituir componentes antes que o sintoma tenha sido claramente definido.
2. Analise os dados de operação
Verifique as informações operacionais relevantes, incluindo:
- Pressão de entrada
- Temperatura de entrada
- Vazão
- Ponto de orvalho sob pressão
- Histórico de alarmes
- Temperaturas de operação
- Parâmetros de refrigeração
- Parâmetros de regeneração
As tendências de operação podem ser mais úteis do que uma única medição.
3. Inspecione o sistema afetado
Com base nos sintomas e nos dados de operação, inspecione os componentes relevantes.
Eles podem incluir:
- Drenos
- Válvulas
- Filtros
- Trocadores de calor
- Componentes de refrigeração
- Dessecante
- Sensores
- Aquecedores
- Sopradores
- Controladores
4. Repare ou substitua o componente defeituoso
Depois que a falha for identificada, repare ou substitua o componente afetado de acordo com o projeto do secador e os requisitos de manutenção.
Serviços no sistema de refrigeração, reparos elétricos e outros procedimentos especializados devem ser realizados por profissionais devidamente qualificados.
5. Teste o secador nas condições de operação
Após o reparo, retorne o secador às condições normais de operação e confirme:
- Ponto de orvalho sob pressão estável
- Pressão correta
- Drenagem confiável do condensado
- Ciclagem normal das torres, quando aplicável
- Temperaturas corretas
- Operação estável do sistema de refrigeração ou regeneração
- Ausência de alarmes recorrentes
6. Corrija a causa subjacente
Se as condições de operação contribuíram para a falha, corrija-as antes de retornar o secador ao serviço de longo prazo.
Isso reduz a probabilidade de reparos repetidos.
A manutenção preventiva reduz a frequência de reparos
A manutenção de rotina pode identificar deteriorações antes que evoluam para um reparo de emergência.
As verificações importantes incluem:
- Ponto de orvalho sob pressão
- Drenos de condensado
- Condição do condensador
- Filtros
- Queda de pressão
- Trocadores de calor
- Válvulas
- Desempenho da regeneração
- Sensores
- Alarmes de operação
- Ventiladores e ventilação
A frequência de manutenção deve refletir as horas reais de operação, o ambiente, a carga do secador, a qualidade do ar comprimido e os requisitos do equipamento.
Para procedimentos de serviço de rotina em secadores por refrigeração, consulte o guia de manutenção de secadores de ar comprimido por refrigeração.
Reparar ou substituir o secador de ar?
O reparo pode ser uma opção prática quando o secador ainda atende aos requisitos do sistema e a falha está limitada a componentes reparáveis.
A substituição pode ser considerada quando:
- O secador apresenta danos estruturais
- Reparos repetidos estão se tornando economicamente inviáveis
- A vazão necessária mudou significativamente
- As peças de reposição são difíceis de obter
- O secador já não consegue atingir o ponto de orvalho sob pressão necessário
- A tecnologia existente já não atende aos requisitos de eficiência
- O equipamento deixou de ser adequado às condições atuais de operação
A decisão deve considerar o custo de reparo, condição do equipamento, disponibilidade de peças de reposição, demanda operacional atual, desempenho energético e vida útil futura esperada.
A falha de um único componente não justifica necessariamente a substituição de todo o secador. Por outro lado, reparar repetidamente um secador subdimensionado ou inadequado pode não ser econômico.
Escolhendo suporte para reparo de secadores de ar
O reparo de secadores industriais pode envolver sistemas de refrigeração, controles elétricos, válvulas pneumáticas, trocadores de calor, dessecantes, sistemas de drenagem e toda a instalação de ar comprimido.
Portanto, o suporte técnico deve ser capaz de diagnosticar o sistema operacional completo, em vez de simplesmente substituir componentes individuais.
A Lingyu oferece consultoria técnica pós-venda, comissionamento, reparo e manutenção de equipamentos, inspeção no local, soluções de manutenção personalizadas e suporte para peças de reposição.
Uma avaliação adequada do reparo deve identificar a falha, determinar por que ela ocorreu, restabelecer a operação do secador e verificar o desempenho nas condições reais de funcionamento.
Conclusão
O reparo de um secador de ar deve começar com um diagnóstico preciso, e não com a substituição imediata de componentes.
Nos secadores por refrigeração, a atenção deve se concentrar no circuito de refrigeração, trocadores de calor, resfriamento do condensador, drenos de condensado, ventiladores, sensores e controles.
Nos secadores por adsorção, as principais áreas incluem a condição do dessecante, válvulas de comutação, sistemas de regeneração, vazão de purga, aquecedores ou sopradores quando aplicável e o sequenciamento de controle.
Em ambos os casos, condições de operação como temperatura de entrada, pressão, vazão, contaminação a montante, condições de resfriamento e queda de pressão devem ser avaliadas como parte do diagnóstico.
Identificar e corrigir a causa raiz ajuda a restabelecer o desempenho do secador, ao mesmo tempo que reduz falhas recorrentes e protege todo o sistema de ar comprimido.
Para avaliação de reparos, peças de reposição ou suporte técnico, entre em contato com a Lingyu.
