Como componente essencial de um sistema de tratamento de ar comprimido, o secador de ar por adsorção remove a umidade do ar comprimido e ajuda a manter um ponto de orvalho sob pressão estável.
Em um secador de ar por adsorção típico de duas torres, uma torre realiza a adsorção enquanto a outra passa pela regeneração. Os dois vasos alternam suas funções para fornecer continuamente ar comprimido seco.

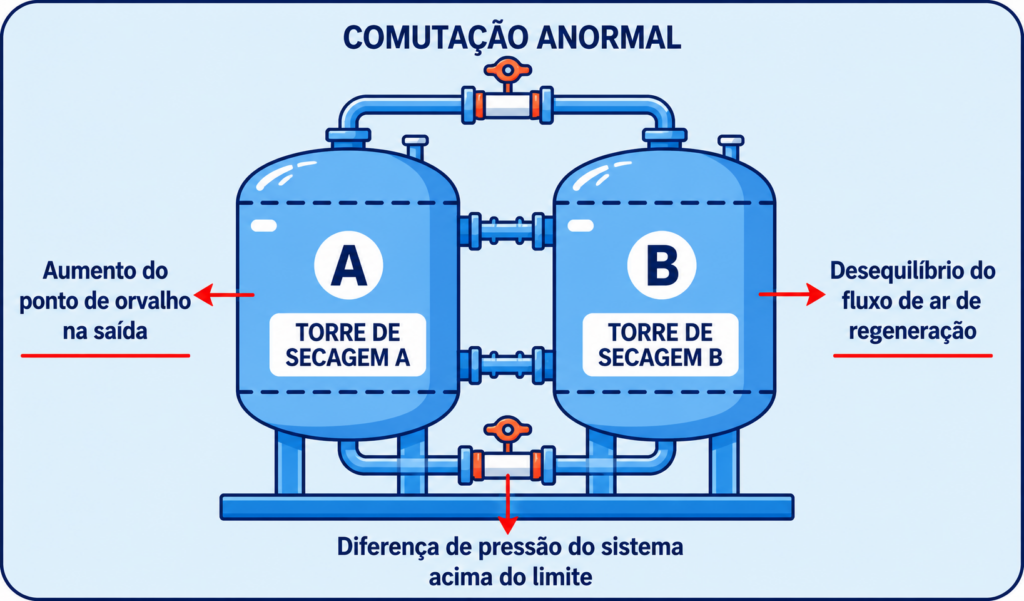

A comutação anormal das torres pode prejudicar a regeneração, causar instabilidade no ponto de orvalho na saída, provocar flutuações anormais de pressão ou aumentar a queda de pressão no secador.
Por isso, compreender a queda de pressão do ar comprimido pode ser útil no diagnóstico de problemas relacionados à comutação. Consulte como a queda de pressão do ar comprimido afeta a eficiência do sistema para uma explicação mais ampla.
Para um diagnóstico eficiente, as inspeções geralmente devem começar pelo sistema de controle, seguir para o circuito pneumático e, depois, para o conjunto mecânico das válvulas.
Comece com verificações externas simples antes de desmontar os componentes.
O procedimento de quatro etapas a seguir apresenta uma abordagem prática para diagnosticar a comutação anormal em um secador de ar por adsorção.
Etapa 1: inspecione o sistema de controle elétrico
O processo de comutação depende do controlador, das válvulas solenoides, dos atuadores pneumáticos e da fiação associada.
Uma falha de controle pode impedir que uma ou mais válvulas funcionem no momento correto.
1. Verifique o controlador
Confirme se o controlador do secador está energizado e funcionando normalmente.
Se o display ou indicador estiver inativo, verifique primeiro:
- Alimentação elétrica
- Terminais
- Conexões da fiação
- Dispositivos de proteção
Siga o manual do equipamento ao inspecionar componentes elétricos.
Se o controlador estiver funcionando, mas uma válvula não responder durante a sequência de comutação, continue verificando a saída de controle correspondente e a válvula solenoide.
2. Inspecione a válvula solenoide e a bobina
Observe se a válvula solenoide correspondente é energizada durante a sequência de comutação.
Verifique:
- Bobina da solenoide
- Conector elétrico
- Fiação
- Terminais
Procure conexões soltas, danos ou mau contato.
Se houver suspeita de contaminação na passagem piloto, inspecione e limpe a válvula de acordo com as instruções de manutenção do fabricante.
3. Verifique a sequência de controle
Observe a sequência de operação da Torre A e da Torre B.
Confirme se o secador segue a sequência esperada:
Adsorção → Despressurização → Regeneração → Repressurização → Comutação
Se a sequência de operação estiver anormal, verifique as configurações do controlador e a lógica de controle antes de substituir componentes mecânicos.
4. Verifique a resposta das válvulas
Durante a comutação, confirme se as válvulas pneumáticas e os atuadores correspondentes respondem ao comando do controlador.
Se o sinal elétrico estiver presente, mas a válvula não se movimentar corretamente, o problema pode estar no:
- Circuito de controle pneumático
- Atuador
- Própria válvula
Isso ajuda a diferenciar uma falha de controle elétrico de um problema pneumático ou mecânico a jusante.
Etapa 2: verifique o circuito pneumático e o sistema de exaustão
Depois de confirmar que o sistema de controle elétrico está funcionando normalmente, inspecione o controle pneumático e os caminhos de exaustão da regeneração.
Uma restrição no ar de controle ou uma exaustão anormal pode impedir que as válvulas de comutação concluam os movimentos necessários.
1. Inspecione a exaustão da regeneração
Observe o secador durante a despressurização e a regeneração.
Possíveis sinais de exaustão anormal durante a regeneração incluem:
- Pouca ou nenhuma exaustão durante a regeneração
- Despressurização anormalmente prolongada
- Alterações anormais na pressão da torre
- Ruído excessivo de exaustão
- Exaustão contínua após o término previsto da regeneração
Esses sintomas podem indicar:
- Caminho de exaustão obstruído
- Falha de válvula
- Restrição no silenciador
- Problema de controle
Não diagnostique o problema apenas pelo som da exaustão. Compare o comportamento da exaustão com a sequência de comutação e a pressão da torre.
2. Inspecione o silenciador
Um silenciador obstruído pode interferir na despressurização e na regeneração adequadas.
Inspecione o silenciador quanto a:
- Contaminação
- Obstrução
- Danos físicos
Quando necessário, limpe-o ou substitua-o de acordo com as instruções de manutenção do fabricante.
Evite utilizar produtos químicos ou procedimentos de limpeza não aprovados que possam danificar o silenciador ou outros componentes.
3. Verifique o circuito de ar de controle
Inspecione a tubulação de controle pneumático, conexões, passagens do ar piloto e demais conexões quanto a:
- Vazamentos de ar
- Conexões soltas
- Obstruções
- Tubulação dobrada ou danificada
- Pressão insuficiente do ar de controle
Um fornecimento estável de ar de controle é necessário para a operação confiável dos atuadores pneumáticos.
4. Inspecione o pré-filtro
Um pré-filtro de ar comprimido contaminado pode aumentar a queda de pressão e permitir a entrada de contaminantes nos equipamentos a jusante.
Verifique o elemento filtrante e a indicação de pressão diferencial, quando aplicável.
Substitua o elemento de acordo com:
- Condição real de operação
- Especificação do filtro
- Histórico de manutenção
- Intervalo de manutenção recomendado pelo fabricante
Não utilize um único intervalo fixo de substituição para todas as instalações.
A vazão de ar de regeneração também deve permanecer dentro da faixa de operação especificada para o secador. Para mais informações, consulte como ajustar a vazão de ar de regeneração de um secador de ar por adsorção.
Etapa 3: inspecione as válvulas de comutação e os atuadores pneumáticos
Os secadores de ar por adsorção regenerativos da Lingyu utilizam sistemas de válvulas pneumáticas para realizar uma comutação confiável entre adsorção e regeneração.
Se tanto os controles elétricos quanto o circuito de controle pneumático estiverem funcionando corretamente, inspecione os componentes mecânicos do sistema de comutação.
1. Verifique o atuador pneumático
Observe se o atuador completa todo o seu curso de abertura e fechamento.
Movimentos lentos, incompletos ou irregulares do atuador podem indicar:
- Ar de controle insuficiente
- Problemas internos no atuador
- Resistência excessiva da válvula
- Desgaste mecânico
Não substitua o atuador antes de confirmar que há pressão adequada de ar de controle e que o sinal de controle correto está disponível.
2. Inspecione a válvula de comutação
Verifique a válvula quanto a:
- Movimento restrito
- Contaminação interna
- Deterioração das vedações
- Corrosão
- Vazamento anormal
- Desgaste mecânico
Uma válvula que não consegue abrir ou fechar completamente pode afetar a pressão da torre, a vazão de ar de regeneração e a sequência normal de comutação.
3. Inspecione a válvula de retenção
Uma válvula de retenção com defeito pode provocar fluxo reverso indesejado ou instabilidade de pressão.
Verifique:
- Vazamentos
- Travamento
- Contaminação
- Danos mecânicos
Faça a manutenção ou substitua o componente quando necessário.
4. Verifique a equalização de pressão antes da comutação
Antes da comutação das torres, a pressão entre os dois vasos deve ser adequadamente controlada de acordo com a sequência de operação do secador.
Se a repressurização ou a equalização de pressão não ocorrer corretamente, a comutação subsequente pode se tornar instável e provocar flutuações desnecessárias de pressão.
Os secadores de ar por adsorção com regeneração sem aquecimento da Lingyu incorporam repressurização automática antes da comutação das válvulas para estabilizar a pressão dos vasos e reduzir o impacto sobre o leito dessecante.
Etapa 4: verifique as condições de operação e evite problemas recorrentes de comutação
Depois de corrigir a falha imediata de comutação, investigue as condições de operação que possam ter contribuído para o problema.
Isso ajuda a evitar falhas recorrentes de comutação e a identificar problemas que já possam estar afetando o desempenho da adsorção e da regeneração.
1. Monitore a pressão das torres
Compare o comportamento da pressão da Torre A e da Torre B durante todo o ciclo:
Adsorção → Despressurização → Regeneração → Repressurização → Comutação
Diferenças inesperadas de pressão ou uma queda de pressão geral excessiva podem indicar:
- Restrição do fluxo de ar
- Falha de válvula
- Obstrução do filtro
- Restrição na exaustão
- Temporização incorreta das válvulas
Para problemas persistentes de queda de pressão, consulte as orientações sobre diagnóstico de queda de pressão elevada em um secador por adsorção.
2. Monitore o ponto de orvalho sob pressão
Um ponto de orvalho sob pressão crescente ou instável pode indicar que o problema de comutação já está afetando o desempenho da adsorção e da regeneração.
Além do sistema de comutação, verifique:
- Temperatura de entrada
- Pressão de entrada
- Condições de regeneração
- Condição do dessecante
- Vazão de ar
- Pré-filtração
A deterioração persistente do desempenho de adsorção pode exigir uma investigação adicional do dessecante e do sistema de adsorção.
Consulte o que causa a redução do desempenho de adsorção de um secador de ar por adsorção para uma abordagem de diagnóstico mais detalhada.
3. Inspecione o dessecante
Verifique o dessecante quando a comutação anormal persistir por um período prolongado ou quando o ponto de orvalho sob pressão não retornar ao nível adequado após a correção da falha de comutação.
Possíveis problemas incluem:
- Contaminação
- Formação excessiva de pó
- Desgaste mecânico
- Saturação por umidade
- Fluxo de ar desigual através do leito dessecante
A condição do dessecante deve ser avaliada em conjunto com o histórico de operação do secador, em vez de depender apenas de um intervalo fixo de substituição.
4. Realize manutenção preventiva
A inspeção de rotina ajuda a reduzir falhas inesperadas de comutação.
A manutenção deve incluir a inspeção regular de:
- Conexões elétricas
- Estado do controlador
- Válvulas solenoides
- Atuadores pneumáticos
- Válvulas de comutação
- Válvulas de retenção
- Silenciadores
- Tubulação pneumática
- Elementos filtrantes
- Pressão das torres
- Ponto de orvalho sob pressão
A frequência de manutenção deve ser determinada de acordo com o modelo do secador, o ambiente de operação, o perfil de carga, a qualidade do ar comprimido e os requisitos de manutenção do fabricante.
Não aplique um único intervalo universal de manutenção a todos os secadores de ar por adsorção.
Lógica rápida de diagnóstico para comutação anormal das torres
Uma sequência estruturada de sintomas e possíveis causas pode tornar o diagnóstico mais rápido.
O controlador não apresenta saída de comutação
Verificar → Alimentação elétrica → Fiação → Configurações do controlador → Lógica de controle
A saída do controlador está normal, mas a válvula solenoide não responde
Verificar → Bobina da solenoide → Conector → Fiação → Passagem piloto
A válvula solenoide funciona, mas o atuador pneumático não se movimenta corretamente
Verificar → Pressão do ar de controle → Tubulação pneumática → Atuador → Circuito piloto
O atuador funciona, mas a pressão da torre não muda normalmente
Verificar → Válvula de comutação → Válvula de retenção → Caminho de exaustão → Silenciador
A comutação parece normal, mas o ponto de orvalho sob pressão permanece elevado
Verificar → Condições de regeneração → Vazão de ar → Pré-filtração → Condições de operação → Desempenho do dessecante
Essa sequência ajuda a evitar a substituição de componentes mecânicos antes que as possíveis causas elétricas, pneumáticas e relacionadas às condições de operação tenham sido descartadas.
Conclusão: diagnostique sistematicamente a comutação anormal
O diagnóstico da comutação anormal em um secador de ar por adsorção é mais eficaz quando realizado de forma sistemática.
Comece pelo sistema de controle elétrico, depois inspecione o circuito de controle pneumático e o caminho de exaustão da regeneração e, por fim, verifique os atuadores pneumáticos e as válvulas mecânicas.
Ao mesmo tempo, monitore:
- Pressão das torres
- Ponto de orvalho sob pressão
- Filtração
- Condições de regeneração
- Desempenho do dessecante
Esses indicadores ajudam a identificar problemas que podem afetar todo o ciclo de adsorção e regeneração.
A comutação correta é especialmente importante em secadores regenerativos de duas torres, pois a operação confiável das válvulas e a equalização de pressão afetam diretamente a transição entre adsorção e regeneração.
A sequência geral de diagnóstico pode ser resumida como:
Controle elétrico → Válvula solenoide → Circuito pneumático → Sistema de exaustão → Atuador → Válvula de comutação → Pressão da torre → Ponto de orvalho sob pressão → Dessecante
Se a origem do problema não puder ser identificada por meio de uma inspeção normal, evite desmontar o secador desnecessariamente.
Em vez disso, entre em contato com a Lingyu para obter suporte técnico e assistência profissional no diagnóstico.
