O ar comprimido é amplamente utilizado para acionar ferramentas pneumáticas, equipamentos de automação, máquinas de produção, sistemas de controle e muitos outros processos industriais.
No entanto, nem todo o ar comprimido produzido pelo compressor chega aos equipamentos que efetivamente realizam trabalho produtivo.
Vazamentos em juntas de tubulação, mangueiras, válvulas, acoplamentos, componentes pneumáticos e outros pontos de conexão podem liberar continuamente ar comprimido para o ambiente.
Ao contrário de uma grande falha de equipamento, um vazamento de ar comprimido pode não interromper imediatamente a produção. Em vez disso, ele cria uma carga oculta e contínua sobre o sistema.
O compressor precisa produzir ar adicional para compensar o que está sendo perdido, o que pode aumentar o consumo de eletricidade, reduzir a estabilidade da pressão do sistema e elevar os custos operacionais.
Portanto, um programa estruturado de detecção de vazamentos de ar comprimido deve seguir um princípio simples:
Detectar → Registrar → Reparar → Verificar → Monitorar

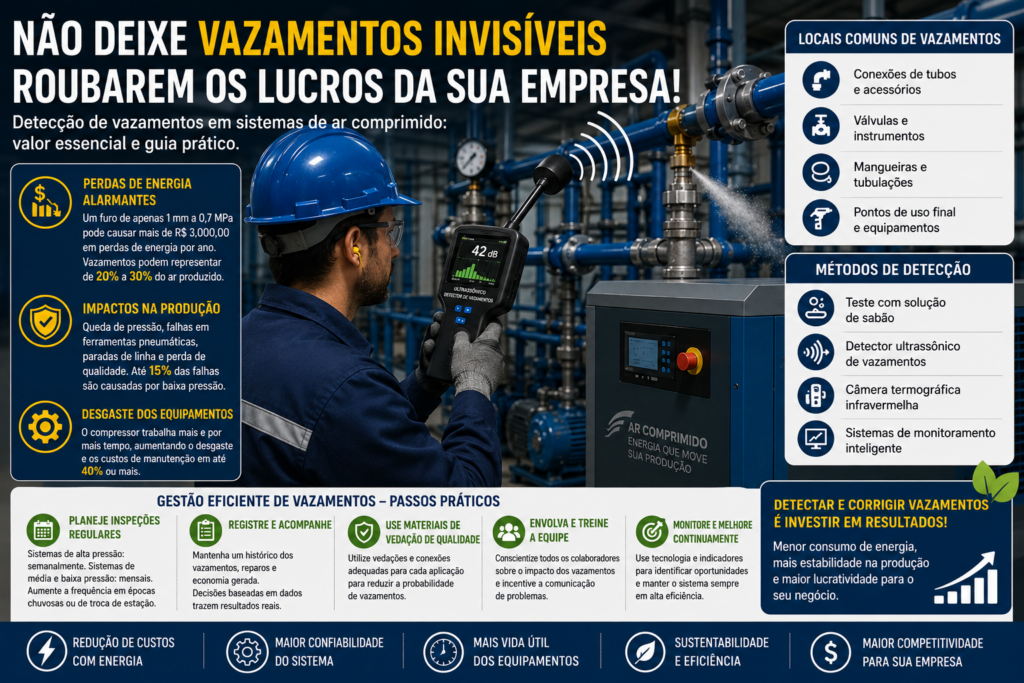

Este guia explica onde os vazamentos de ar comprimido ocorrem com mais frequência, como eles afetam a eficiência do sistema, como podem ser detectados e como estabelecer um programa prático de gerenciamento de vazamentos no longo prazo.
1. Por que os vazamentos de ar comprimido desperdiçam energia
Um vazamento de ar comprimido é, essencialmente, ar que já foi comprimido — e, portanto, já consumiu energia — mas nunca realiza trabalho útil.
O impacto energético de um vazamento depende de vários fatores, incluindo:
- Tamanho do vazamento
- Pressão do sistema
- Horas anuais de operação
- Eficiência do compressor
- Custo da eletricidade
- Número de pontos de vazamento
- Estratégia de controle do compressor
Um único vazamento pequeno pode parecer insignificante. No entanto, vários vazamentos operando continuamente em toda a instalação podem criar uma demanda de ar desnecessária significativa.
O resultado não é apenas desperdício de ar comprimido. Os vazamentos podem afetar toda a condição operacional do sistema de ar comprimido.
2. Os vazamentos aumentam a demanda total de ar comprimido
Quando o ar escapa através de vazamentos, o sistema de compressores precisa fornecer:
Demanda útil da produção + demanda causada pelos vazamentos
Se os vazamentos aumentarem, a vazão total através da rede principal de distribuição também poderá aumentar.
Uma vazão maior pode aumentar a velocidade do ar e as perdas por atrito em tubulações, filtros, secadores, válvulas e outros componentes. Como resultado, os vazamentos podem contribuir indiretamente para uma maior queda de pressão no sistema.
Para uma explicação mais ampla dessa relação, consulte como a queda de pressão no ar comprimido afeta a eficiência do sistema.
3. Os vazamentos podem reduzir a estabilidade da pressão no ponto de uso
Os equipamentos de ar comprimido normalmente são projetados para operar dentro de uma faixa de pressão definida.
Quando os vazamentos aumentam a demanda do sistema, a pressão disponível nos equipamentos de produção pode se tornar menos estável, especialmente durante períodos de alto consumo da instalação.
Os possíveis efeitos incluem:
- Redução do desempenho de ferramentas pneumáticas
- Movimento mais lento dos cilindros
- Menor força dos atuadores
- Operação instável das máquinas
- Ciclos de produção mais longos
- Desempenho inconsistente do processo
Isso não significa que todo problema de baixa pressão seja causado por vazamentos.
Tubulações subdimensionadas, filtros obstruídos, queda de pressão excessiva no secador, capacidade insuficiente do compressor, armazenamento inadequado e picos de demanda podem produzir sintomas semelhantes.
Por isso, a pressão e a vazão devem ser medidas antes de concluir que um problema de pressão do sistema é causado inteiramente por vazamentos.
4. Os vazamentos podem aumentar o tempo de operação do compressor
Quando um sistema de ar comprimido perde ar continuamente, o compressor ou o conjunto de compressores precisa compensar essa demanda adicional.
Dependendo do sistema de controle dos compressores e do perfil de operação da instalação, isso pode resultar em:
- Períodos mais longos de operação em carga
- Partidas ou sequenciamento adicionais dos compressores
- Menores oportunidades de operação em vazio
- Maior consumo de energia elétrica
- Aumento das horas de operação
Ao longo do tempo, a operação desnecessária do compressor também pode aumentar as necessidades de manutenção.
Portanto, o reparo de vazamentos contribui tanto para o gerenciamento de energia quanto para uma melhor utilização dos equipamentos.
O objetivo é simples:
Não produza ar comprimido que o processo de produção não necessita.
5. Onde os vazamentos de ar comprimido ocorrem com mais frequência?
Os vazamentos podem surgir em qualquer ponto por onde o ar comprimido passa através de uma conexão, vedação, mangueira, válvula ou componente pneumático.
Juntas e conexões de tubulação
Os pontos de conexão merecem atenção especial durante as inspeções.
Possíveis locais de vazamento incluem:
- Conexões roscadas
- Acoplamentos
- Uniões
- Cotovelos
- Tês
- Flanges
- Engates rápidos
Os vazamentos podem se desenvolver devido a afrouxamento, vibração, envelhecimento dos materiais de vedação, problemas de instalação ou danos mecânicos.
Válvulas e conexões de instrumentos
Os sistemas de ar comprimido contêm muitos componentes com vedações e pontos de conexão.
Inspecione áreas como:
- Válvulas de bloqueio
- Válvulas redutoras de pressão
- Válvulas solenoides
- Válvulas de controle
- Conexões de manômetros
- Conexões de sensores de pressão
- Conexões de medidores de vazão
Pequenos vazamentos contínuos nesses pontos podem ser difíceis de perceber durante a produção normal.
Mangueiras flexíveis
Mangueiras flexíveis de ar comprimido podem sofrer flexões repetidas, vibração, abrasão, exposição ao calor ou impactos mecânicos.
Os possíveis problemas incluem:
- Rachaduras
- Abrasão
- Conexões soltas
- Extremidades danificadas
- Envelhecimento do material
- Roteamento inadequado
Como as mangueiras frequentemente ficam próximas a equipamentos em operação, o ruído dos vazamentos pode ser encoberto pelo ruído normal da produção.
Equipamentos no ponto de uso
Uma parte importante da inspeção de vazamentos deve ser realizada no próprio ponto de uso, e não apenas na sala de compressores.
Possíveis fontes de vazamento incluem:
- Vedações de cilindros pneumáticos
- Conexões de ferramentas
- Mangueiras nas máquinas
- Engates rápidos
- Unidades de preparação de ar
- Equipamentos de sopro
- Drenos automáticos
- Válvulas pneumáticas
Uma instalação pode ter uma rede principal de distribuição relativamente eficiente e, ainda assim, perder uma quantidade significativa de ar nos equipamentos de uso final.
6. Teste com solução de sabão: um método simples de confirmação
Para conexões acessíveis onde há suspeita de vazamento, uma solução de sabão pode ser utilizada como método simples de confirmação.
A solução pode ser aplicada em áreas como:
- Conexões roscadas
- Conexões de válvulas
- Acoplamentos de mangueiras
- Juntas de tubulação
Se o ar comprimido que escapa fizer com que se formem e aumentem bolhas, o ponto de vazamento poderá ser identificado.
O teste com sabão é econômico e útil para confirmar vazamentos individuais suspeitos.
No entanto, é relativamente lento para inspecionar uma instalação de grande porte e exige acesso físico ao ponto suspeito.
Por esse motivo, costuma ser mais útil como ferramenta de confirmação do que como único método para uma inspeção abrangente de vazamentos.
7. A inspeção auditiva pode identificar vazamentos maiores
Alguns vazamentos de ar comprimido podem ser identificados pelo som característico de assobio.
Isso pode ser útil durante períodos em que as máquinas ao redor estão paradas.
No entanto, a inspeção auditiva possui limitações evidentes.
Em uma instalação industrial em operação, o ruído de compressores, motores, equipamentos de produção, sistemas de ventilação e máquinas pneumáticas pode facilmente ocultar o som produzido por vazamentos menores.
Portanto, a ausência de um vazamento audível não significa que o sistema esteja livre de vazamentos.
8. Detecção ultrassônica de vazamentos para inspeções industriais
A detecção ultrassônica de vazamentos é comumente utilizada quando as inspeções precisam ser realizadas em ambientes industriais ruidosos.
O ar comprimido escapando por uma pequena abertura pode produzir som em frequências ultrassônicas, que pode ser detectado com instrumentação adequada.
Isso permite que a equipe de manutenção inspecione componentes como:
- Conexões de tubulação
- Válvulas
- Acoplamentos
- Mangueiras
- Equipamentos pneumáticos
- Tubulações elevadas
- Conexões de difícil acesso
A capacidade real de detecção depende do instrumento, das características do vazamento, da pressão, da distância, das condições de fundo e do ambiente de inspeção.
Por esse motivo, siga as especificações de operação do fabricante do detector, em vez de aplicar uma única distância universal de detecção.
9. Termografia como método complementar
A termografia pode, em algumas situações, revelar diferenças de temperatura associadas à expansão do gás, fluxo de ar anormal ou condições do equipamento.
Ela pode ser útil em situações específicas, especialmente durante a inspeção de equipamentos de difícil acesso ou na avaliação de comportamento térmico mais amplo.
No entanto, não deve ser considerada uma substituição universal para métodos específicos de detecção de vazamentos de ar comprimido.
Para o gerenciamento rotineiro de vazamentos em uma instalação, métodos diretos de localização de vazamentos e medições do sistema de ar comprimido geralmente são mais úteis.
10. O monitoramento de vazão e pressão pode revelar alterações ocultas no sistema
Detectores individuais de vazamento localizam pontos específicos. O monitoramento do sistema tem uma função diferente.
Ao medir variáveis como:
- Vazão de ar comprimido
- Pressão do sistema
- Estado de operação do compressor
- Potência elétrica
- Carga de produção
os operadores podem identificar mudanças no balanço geral do sistema de ar comprimido.
Por exemplo, se a produção permanecer semelhante, mas a vazão básica de ar comprimido aumentar gradualmente, vazamentos ou outra forma de consumo desnecessário de ar podem estar se desenvolvendo.
Da mesma forma, se a pressão do sistema cair enquanto a saída do compressor e a demanda aumentam de forma inesperada, a rede de distribuição deve ser investigada.
Portanto, o monitoramento contínuo não substitui a detecção física dos vazamentos. Os dois métodos se complementam:
O monitoramento identifica comportamento anormal do sistema.
A detecção de vazamentos identifica a fonte individual.
11. Meça os vazamentos durante períodos de baixa produção
Uma forma útil de compreender a demanda básica de ar comprimido é observar o sistema quando os equipamentos de produção estão parados ou operando com carga mínima.
Se um consumo significativo de ar comprimido continuar mesmo quando a demanda legítima da produção for muito baixa, investigue onde esse ar está sendo utilizado.
As possíveis causas podem incluir:
- Vazamentos no sistema
- Equipamentos mantidos pressurizados desnecessariamente
- Aplicações de sopro abertas
- Drenos automáticos
- Equipamentos pneumáticos ociosos
- Consumo de ar de controle
As condições de operação devem ser documentadas para que medições repetidas possam ser comparadas ao longo do tempo.
Isso fornece uma base mais confiável para decisões de gerenciamento de vazamentos do que depender apenas de observações isoladas.
12. Registre todos os vazamentos antes de gerenciar os reparos
Encontrar um vazamento não gera automaticamente economia de energia. O vazamento também precisa ser reparado.
Portanto, em instalações maiores, todos os vazamentos detectados devem ser registrados em um cadastro de vazamentos.
As informações úteis incluem:
- Número de identificação do vazamento
- Localização
- Máquina ou tubulação
- Data da detecção
- Gravidade do vazamento
- Pressão de operação
- Reparo recomendado
- Departamento ou técnico responsável
- Status do reparo
- Data da verificação
Isso transforma a detecção de vazamentos de uma simples atividade de inspeção em um processo de manutenção em circuito fechado.
Uma etiqueta ou número de identificação também pode ajudar os técnicos a localizar novamente o ponto exato durante a etapa de reparo.
13. Priorize os reparos em vez de tratar todos os vazamentos da mesma forma
Nem todos os vazamentos têm o mesmo impacto financeiro ou operacional.
Uma estratégia útil de reparo considera fatores como:
- Gravidade do vazamento
- Pressão do sistema
- Horas de operação
- Importância para a produção
- Acessibilidade
- Requisitos de segurança
- Necessidade de parada do equipamento
Um grande vazamento em uma linha principal permanentemente pressurizada normalmente deve receber prioridade maior do que um vazamento muito pequeno em um equipamento utilizado apenas ocasionalmente.
Isso ajuda as equipes de manutenção a direcionar recursos para os reparos com maior benefício provável.
14. Verifique todos os reparos
Um vazamento não deve ser considerado solucionado simplesmente porque uma conexão foi apertada ou um componente foi substituído.
Após o reparo, inspecione novamente o local.
A verificação confirma se:
- O vazamento original foi eliminado
- Um novo vazamento foi introduzido durante o reparo
- O componente substituído está vedando corretamente
- Existem outros vazamentos próximos
Para reparos importantes, mudanças na vazão local ou nas medições do sistema também podem ser analisadas quando viável.
Portanto, o ciclo de gerenciamento de vazamentos deve ser:
Detectar → Registrar → Reparar → Verificar
e não simplesmente:
Detectar → Reparar
15. Reinspecione o sistema regularmente
Os sistemas de ar comprimido mudam ao longo do tempo.
Novos vazamentos podem surgir devido a:
- Vibração
- Envelhecimento das vedações
- Movimento repetido das mangueiras
- Modificações nos equipamentos
- Alterações nas linhas de produção
- Danos mecânicos
- Corrosão
- Trabalhos de manutenção
Por esse motivo, uma única inspeção de vazamentos não consegue resolver o problema de forma permanente.
A frequência de inspeção deve ser determinada de acordo com as condições de operação da instalação, idade do sistema, criticidade da produção, histórico de vazamentos e recursos de manutenção.
Em vez de impor uma programação universal semanal, mensal ou anual a todas as instalações, estabeleça uma frequência adequada ao sistema real.
Áreas críticas e locais com problemas recorrentes podem ser inspecionados com maior frequência.
16. Vazamentos recorrentes podem indicar um problema de componente ou projeto
Se a mesma conexão desenvolver vazamento repetidamente, continuar apertando ou refazendo a vedação pode não resolver a causa raiz.
Investigue se o problema está relacionado a:
- Vibração excessiva
- Roteamento incorreto de mangueiras
- Esforço mecânico
- Tipo de conexão inadequado
- Roscas danificadas
- Baixa qualidade do componente
- Instalação incorreta
- Condições de pressão ou temperatura fora da especificação do componente
Os materiais de reparo e os métodos de conexão devem ser sempre compatíveis com a pressão, temperatura, exposição a lubrificantes e condições ambientais do sistema de ar comprimido.
Evite recomendar um único material de vedação para todas as aplicações. O reparo correto depende do componente e dos requisitos do fabricante.
17. Inclua drenos automáticos e equipamentos de tratamento de ar nas inspeções de vazamentos
Os equipamentos de tratamento de ar comprimido também possuem válvulas, drenos, conexões e componentes pneumáticos que devem ser incluídos nas inspeções.
As áreas potenciais incluem:
- Carcaças de filtros
- Drenos automáticos de condensado
- Válvulas dos secadores
- Tubulação de controle pneumático
- Conexões de manômetros
- Drenos de separadores
- Circuitos de regeneração
Um dreno com funcionamento inadequado, por exemplo, pode liberar mais ar comprimido do que o previsto.
Da mesma forma, vazamentos internos em válvulas de secadores regenerativos podem afetar tanto o consumo de ar comprimido quanto o desempenho de secagem.
Os sistemas de purificação de ar comprimido da Lingyu incluem equipamentos como secadores e filtros de precisão para ar comprimido, portanto esses componentes de tratamento também devem ser incluídos na avaliação de todo o percurso do ar, em vez de inspecionar apenas a tubulação de distribuição.
18. Gerencie os vazamentos e a pressão do sistema em conjunto
Uma resposta comum à pressão inadequada no ponto de uso é aumentar a pressão de descarga do compressor.
Se os vazamentos fizerem parte do problema, essa abordagem pode ser contraproducente.
Uma pressão mais alta pode aumentar a quantidade de ar que escapa através das aberturas de vazamento existentes e também aumentar o consumo desnecessário de ar comprimido em outras partes do sistema.
Um processo mais adequado é:
Medir a pressão → Verificar a demanda → Identificar vazamentos e restrições → Reparar as causas → Otimizar a pressão do sistema
Isso ajuda a instalação a operar na menor pressão prática que ainda atenda aos requisitos da produção.
19. Não confunda vazamento com queda de pressão
Vazamento e queda de pressão estão relacionados, mas não são o mesmo problema.
Um vazamento é uma perda de vazão de ar comprimido.
A queda de pressão é uma perda de pressão entre dois pontos do sistema.
Os vazamentos podem aumentar a demanda total de vazão, o que pode, por sua vez, aumentar a queda de pressão através de tubulações subdimensionadas ou equipamentos restritivos.
No entanto, uma queda de pressão excessiva também pode existir mesmo em um sistema com relativamente poucos vazamentos.
Por exemplo, a perda de pressão pode ser causada por:
- Tubulações subdimensionadas
- Elementos filtrantes carregados
- Válvulas restritivas
- Queda de pressão excessiva no secador
- Número excessivo de conexões
- Alta vazão de pico
Essa distinção é importante ao diagnosticar baixa pressão nos equipamentos de produção.
20. Avalie filtros e secadores juntamente com a redução de vazamentos
Reparar vazamentos reduz a demanda desnecessária de vazão, mas todo o sistema de tratamento de ar comprimido também deve ser avaliado quanto a restrições.
Os filtros devem fornecer a qualidade de ar necessária sem criar pressão diferencial desnecessária.
Os secadores de ar devem fornecer o ponto de orvalho sob pressão necessário, mantendo capacidade de vazão e perda de pressão adequadas.
Algumas configurações de secadores da Lingyu incluem monitoramento de pressão diferencial, permitindo identificar alterações na perda de pressão entre a entrada e a saída do secador em relação aos limites predefinidos do equipamento.
Combinar o controle de vazamentos com o gerenciamento da queda de pressão proporciona uma estratégia de eficiência mais completa do que tratar cada problema isoladamente.
21. Incorpore a conscientização sobre vazamentos às operações diárias da instalação
Os especialistas em manutenção devem gerenciar o programa formal de detecção de vazamentos, mas os operadores de produção também podem ajudar a identificar problemas.
Os operadores podem ser incentivados a relatar:
- Novos vazamentos audíveis
- Mangueiras danificadas
- Acoplamentos soltos
- Alterações inesperadas de pressão
- Fluxo contínuo de ar em equipamentos ociosos
- Operação anormal de equipamentos pneumáticos
Também é útil analisar se o ar comprimido está sendo utilizado em aplicações que poderiam ser realizadas de forma mais eficiente por outro método.
O objetivo é tratar o ar comprimido como um recurso energético, e não como uma utilidade ilimitada.
22. Acompanhe o desempenho do gerenciamento de vazamentos
Um programa de vazamentos se torna mais útil quando seus resultados podem ser medidos.
Os possíveis indicadores de desempenho incluem:
- Número de vazamentos detectados
- Número ou porcentagem de vazamentos reparados
- Vazamentos de alta prioridade ainda pendentes
- Tempo médio de resposta para reparo
- Demanda básica de ar comprimido
- Vazão do sistema durante períodos de baixa produção
- Horas de operação dos compressores
- Pressão do sistema
- Consumo específico de energia do compressor, quando medido
- Pontos de vazamento recorrentes
As economias estimadas também podem ser calculadas quando houver dados suficientes, mas as estimativas devem utilizar a pressão real do sistema, o desempenho do compressor, as horas de operação, o custo da eletricidade e a vazão de vazamento medida ou adequadamente estimada.
Valores genéricos de economia não devem ser tratados como se fossem igualmente aplicáveis a todas as instalações.
23. Um fluxo de trabalho prático para detecção de vazamentos de ar comprimido
Para um programa de vazamentos em toda a instalação, utilize esta sequência:
Medir → Inspecionar → Etiquetar → Registrar → Priorizar → Reparar → Verificar → Monitorar
Comece estabelecendo as condições básicas de vazão e pressão.
Em seguida, inspecione a tubulação, os equipamentos de tratamento, as máquinas de produção, as mangueiras, as válvulas e as conexões nos pontos de uso.
Etiquete e registre cada vazamento para que possa ser localizado novamente.
Priorize os reparos de acordo com a gravidade e o impacto operacional.
Após o reparo, verifique se o vazamento foi realmente eliminado.
Por fim, continue monitorando o sistema para que novos vazamentos possam ser identificados à medida que as condições de operação mudam.
Conclusão: a detecção de vazamentos deve ser um processo contínuo de gerenciamento de energia
Os vazamentos de ar comprimido são fáceis de ignorar porque muitas vezes não provocam uma parada imediata da produção.
No entanto, cada vazamento cria uma demanda desnecessária de ar comprimido.
Quando vários vazamentos permanecem ativos em uma instalação, o sistema de compressores precisa gerar ar adicional que não produz nenhum valor útil.
As consequências podem incluir:
- Maior consumo de eletricidade
- Maior utilização dos compressores
- Menor estabilidade de pressão
- Maior queda de pressão na distribuição
- Custos operacionais mais elevados
A solução não é realizar uma única inspeção de vazamentos.
Um programa sustentável segue um ciclo contínuo:
Detectar → Registrar → Reparar → Verificar → Monitorar
A detecção de vazamentos também deve ser integrada ao gerenciamento da pressão, à manutenção de filtros e secadores, à medição de vazão e ao controle dos compressores.
Quando todo o sistema é avaliado em conjunto, as instalações podem reduzir a demanda desnecessária de ar comprimido e, ao mesmo tempo, melhorar a estabilidade da pressão e a eficiência geral do sistema.
Para instalações que apresentam simultaneamente problemas de vazamento e pressão, comece avaliando como a queda de pressão no ar comprimido afeta a eficiência do sistema e, em seguida, diferencie a perda real de vazão por vazamentos das restrições existentes nas tubulações ou nos equipamentos de tratamento de ar.
Se precisar de suporte para avaliar os equipamentos de tratamento de ar comprimido como parte de um projeto mais amplo de eficiência do sistema, entre em contato com a Lingyu para obter suporte técnico.
