Suporta personalização com capacidade de processamento de até 15.900 CFM (pés cúbicos por minuto).
O ar é puro, sem poluição secundária, com design integrado tipo skid, estrutura compacta, ponto de orvalho estável e excelente desempenho na remoção de água.
Trocador de calor em placas de aço inoxidável, com alta eficiência de troca térmica e estrutura compacta.
Separador independente de vapor-água em aço inoxidável, com alta eficiência de separação, que remove de forma eficaz a água condensada e outras impurezas do ar comprimido em tempo hábil, descarregando-as do equipamento.
Todo o equipamento é fabricado em aço inoxidável ou liga de alumínio, não enferruja e evita a contaminação secundária do ar comprimido.
Controle inteligente por microprocessador (single-chip), com exibição em tempo real da temperatura de evaporação, incluindo funções de alarme de sobretemperatura, falha elétrica, alarme de alta pressão, alarme de baixa pressão, entre outras.

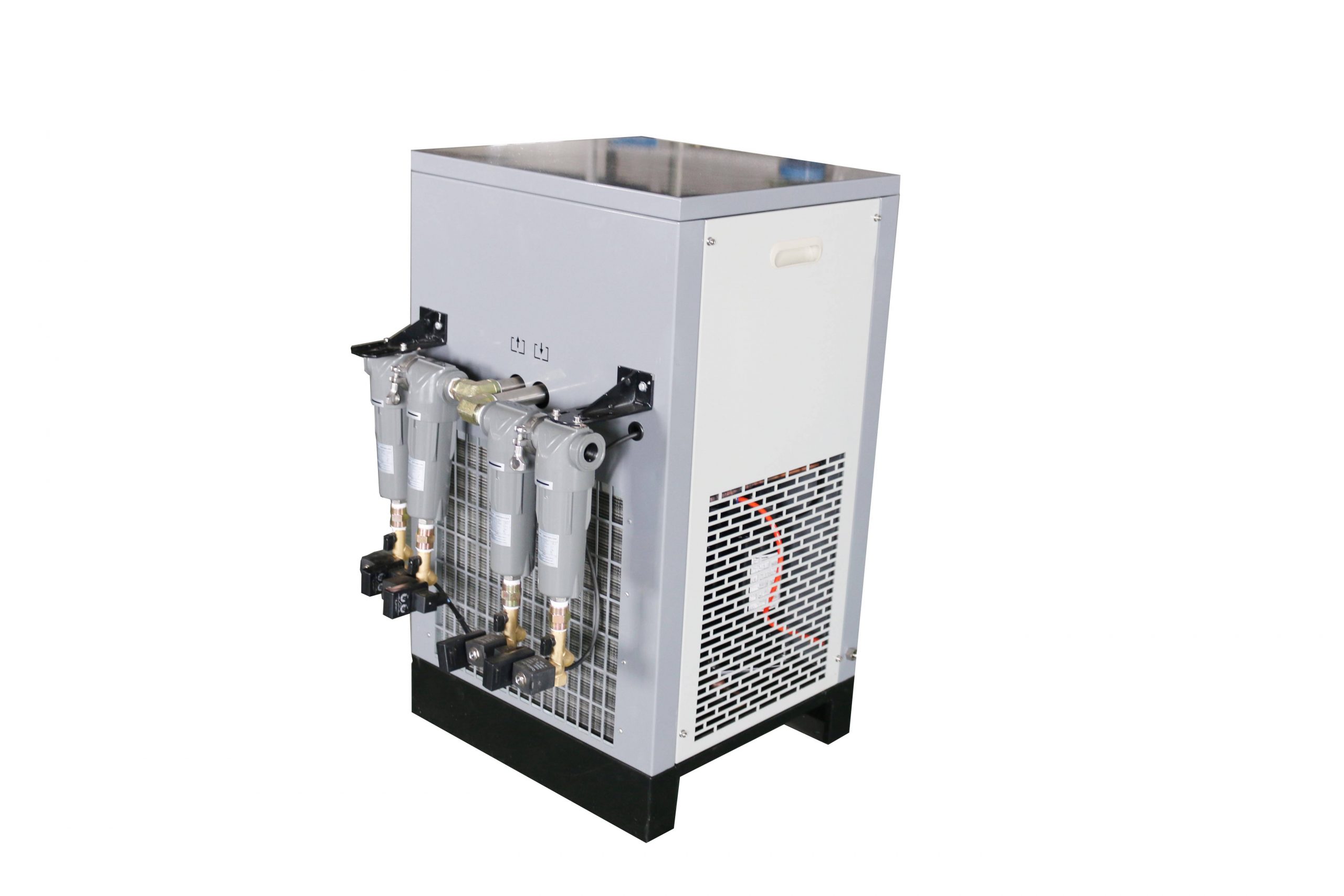

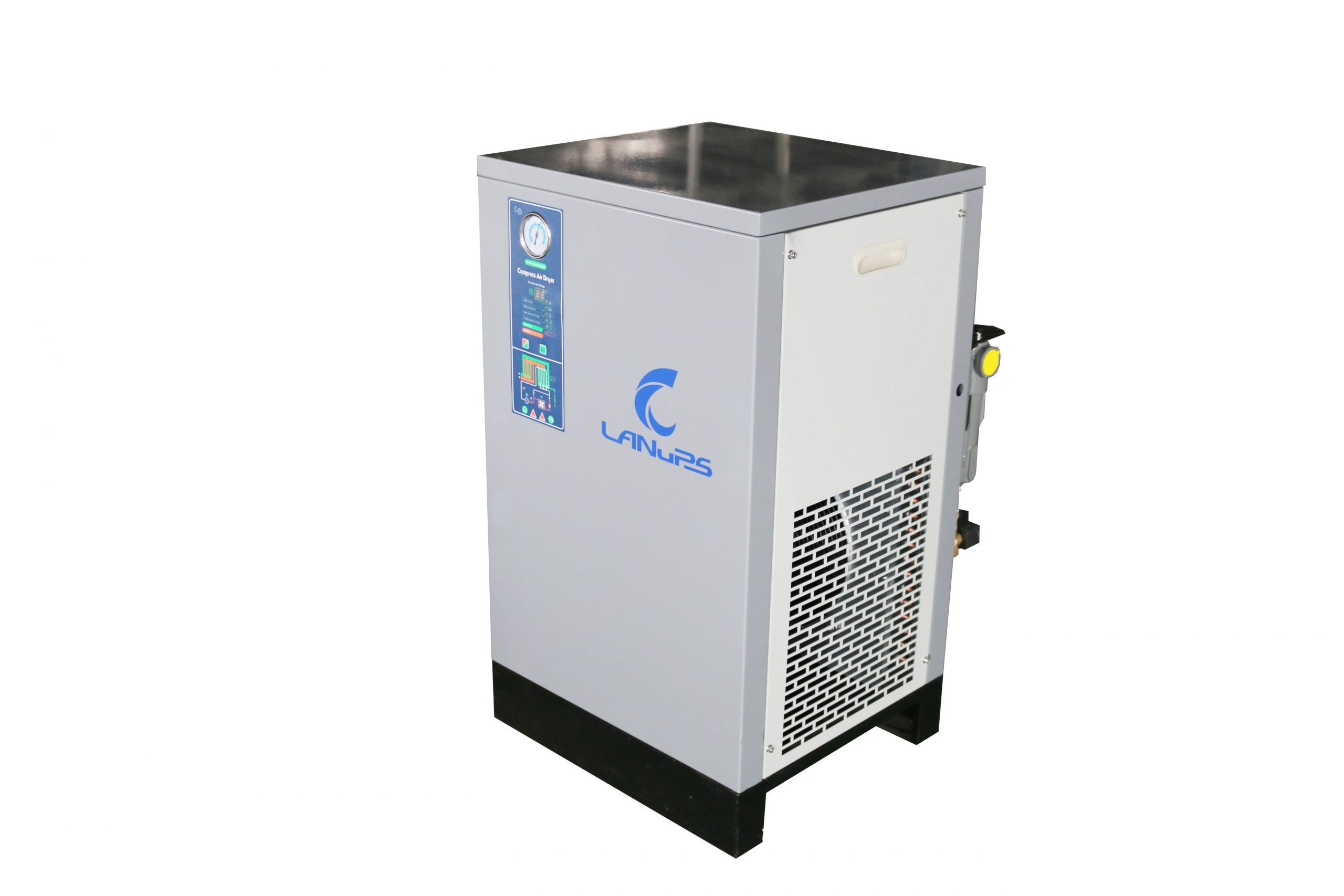

O secador de ar comprimido refrigerado de alta pressão foi projetado para sistemas de ar comprimido que exigem remoção estável de umidade sob condições de pressão de trabalho elevada. Ele adota um processo combinado de secagem com pré-resfriamento em dois estágios, refrigeração, condensação e separação gás-água em cinco estágios, garantindo desempenho confiável do ponto de orvalho e remoção eficiente do condensado.
Durante a operação, o ar comprimido quente e carregado de umidade passa inicialmente pelo pré-resfriador de dois estágios, onde parte do calor é removida antes de entrar no circuito de refrigeração. Em seguida, o ar é resfriado ainda mais pelo sistema de refrigeração, fazendo com que o vapor de água se condense em forma líquida. Após a condensação, o ar comprimido passa por um sistema de separação gás-água em cinco estágios, que remove de forma eficiente a umidade condensada e fornece ar comprimido seco ao sistema a jusante.
Com seu design de dissipação de calor refrigerado a ar, o equipamento utiliza troca térmica forçada entre o ar ambiente e o refrigerante para manter uma operação estável. Essa estrutura ajuda a garantir um ponto de orvalho de saída consistente entre +2°C e +10°C, protegendo tubulações, válvulas, componentes pneumáticos e equipamentos de uso final contra problemas relacionados à umidade.
Para garantir um desempenho de secagem estável e uma operação confiável a longo prazo, o secador de ar comprimido refrigerado deve ser utilizado sob as seguintes condições recomendadas:
Para obter o melhor desempenho operacional, o secador deve ser instalado em um ambiente limpo e bem ventilado. Condições de entrada estáveis e um layout adequado do sistema ajudam a manter a eficiência de secagem, reduzir perdas de pressão e aumentar a vida útil do equipamento.
| Capacidade de Processamento (m³/min) | Potência de Entrada (kW) | Tamanho da Conexão | Peso (kg) | Dimensões (mm) C × L × A |
|---|---|---|---|---|
| 3,8 | 0,44–1,25 | G1½” | 105 | 1000 × 600 × 1050 |
| 7,0 | 0,48–1,42 | G1½” | 130 | 1100 × 600 × 1100 |
| 10,5 | 0,60–1,90 | G2″ | 155 | 1250 × 700 × 1155 |
| 13,5 | 0,80–3,60 | G2½” | 350 | 1400 × 850 × 1350 |
| 17,0 | 1,02–3,61 | DN80 | 450 | 1570 × 800 × 1200 |
| 21,5 | 1,02–4,03 | DN80 | 480 | 1500 × 950 × 1400 |
| 25,0 | 1,4–5,5 | DN80 | 530 | 1835 × 940 × 1480 |
| 28,5 | 1,40–6,20 | DN80 | 540 | 1835 × 940 × 1480 |
| 32,0 | 2,02–7,58 | DN80 | 560 | 1835 × 940 × 1480 |
| 37,0 | 1,83–6,75 | DN100 | 680 | 1900 × 980 × 1580 |
Nota: Para especificações especiais ou requisitos relacionados a pressão, materiais, temperatura ou maior volume de ar, estão disponíveis soluções personalizadas. Os dados acima são apenas para referência e podem ser alterados sem aviso prévio.
Especialmente adequado para aplicações de corte a laser, onde o ar comprimido seco e estável de alta pressão ajuda a proteger cabeçotes de corte, válvulas pneumáticas e componentes de controle de gás, além de melhorar a consistência do corte e reduzir interrupções relacionadas à umidade.
Recomendado para equipamentos CNC, sistemas de corte, linhas de fabricação de metais e outras aplicações industriais pesadas, onde o ar comprimido livre de umidade ajuda a reduzir o risco de corrosão e melhorar a confiabilidade dos equipamentos. Este é um segmento importante no mercado filipino, uma vez que a produção de metais básicos tem sido um dos principais impulsionadores recentes do crescimento industrial.
Ideal para redes de ar comprimido operando entre 10–16 bar, especialmente onde secadores refrigerados convencionais de baixa pressão podem não atender aos requisitos do sistema. Isso torna o equipamento uma solução prática para plantas industriais que necessitam de controle estável de umidade sob condições de alta pressão.
Adequado para linhas de produção, ferramentas pneumáticas e sistemas automatizados que exigem qualidade consistente de ar comprimido em operação contínua. Em ambientes industriais úmidos, a secagem refrigerada estável ajuda a reduzir a condensação e proteger equipamentos a jusante.
Aplicável a oficinas e plantas industriais onde o ar comprimido seco suporta controle pneumático, sistemas de montagem, equipamentos automatizados e confiabilidade geral dos processos industriais.
Adequado para sistemas de ar comprimido que atendem dispositivos sensíveis, equipamentos de suporte à montagem e ambientes de produção de precisão, onde a umidade pode afetar negativamente a estabilidade do processo e o desempenho dos equipamentos. A indústria eletrônica também é um setor relevante a ser destacado no mercado filipino.
Recomendado para aplicações de ar comprimido sem contato com o produto em fábricas de alimentos e bebidas, incluindo suporte a embalagens, transporte pneumático, atuadores e sistemas de ar utilitário. O setor de alimentos e bebidas continua sendo relevante na indústria filipina, tornando esta uma direção de aplicação localizada prática.
Como este modelo utiliza resfriamento a ar, é especialmente adequado para instalações internas com boa ventilação e fluxo de ar estável na planta, onde a dissipação de calor confiável pode ser mantida mesmo em condições tropicais quentes.
Para fábricas localizadas em cidades costeiras das Filipinas ou em outras regiões de alta umidade, este secador ajuda a reduzir a carga de umidade nos sistemas de ar comprimido de alta pressão e contribui para uma operação mais estável a jusante.
