Suporta personalização com capacidade de processamento de até 15.900 CFM (pés cúbicos por minuto).
Capacidade nominal de 200 CFM – Otimizado para processar vazões de ar comprimido de até 200 CFM, sendo ideal para operações e sistemas de médio porte.

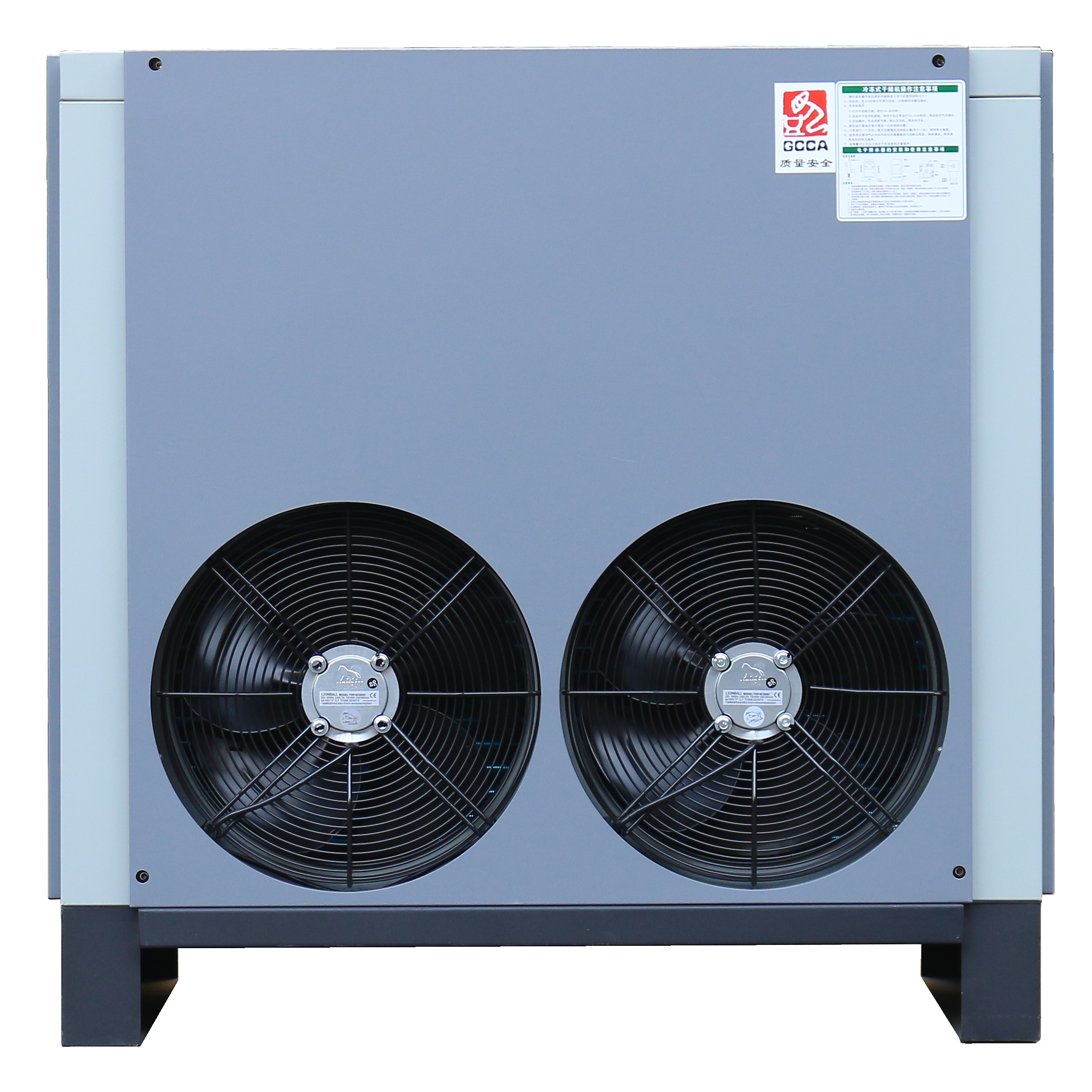

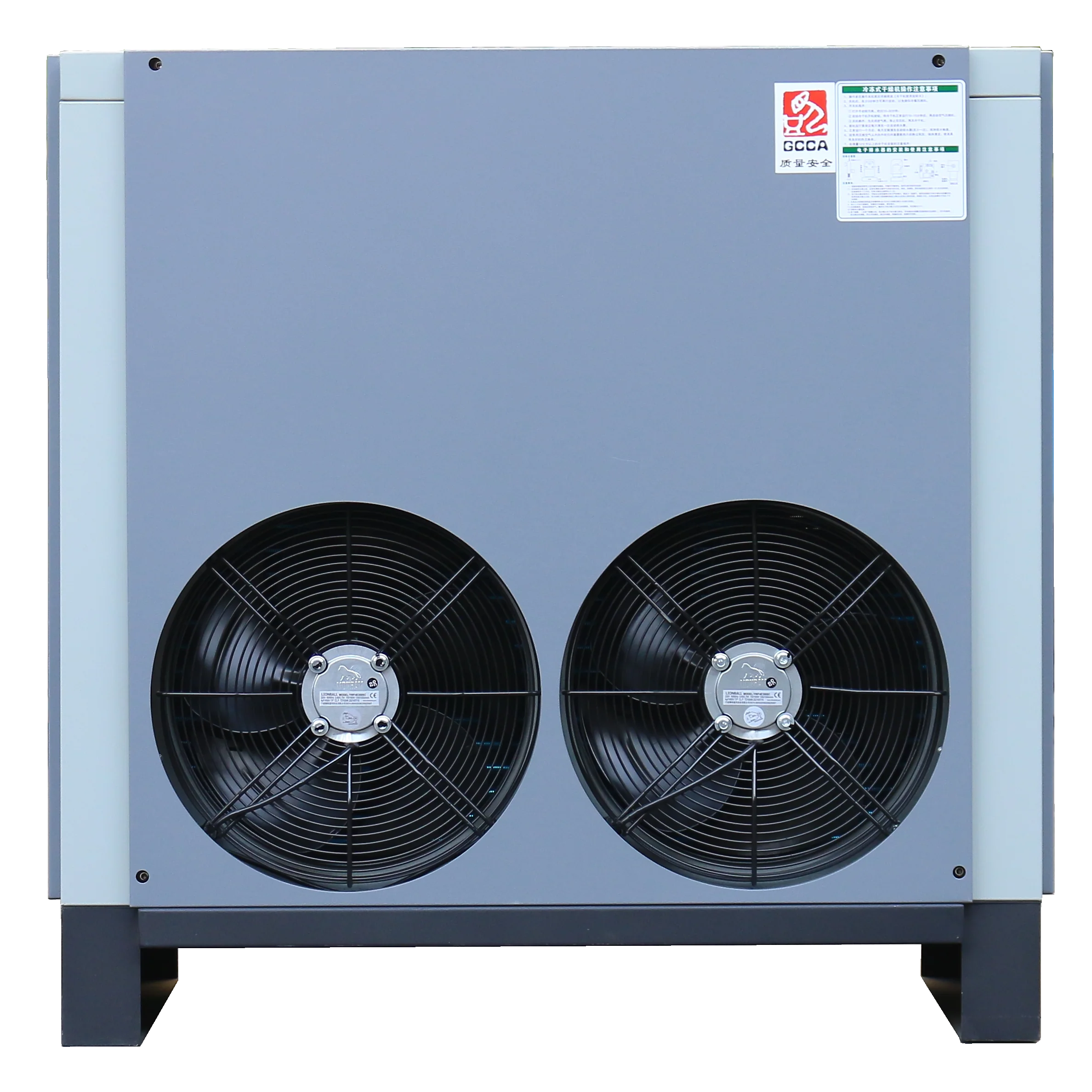

Condensador resfriado a ar – Dispensa o uso de água de resfriamento, proporcionando maior flexibilidade de instalação em diferentes ambientes industriais.
Ponto de orvalho estável – Mantém um ponto de orvalho sob pressão entre 2–10°C (35,6–50°F) de forma consistente, garantindo ar comprimido seco e confiável.
Trocador de calor de alta eficiência – Maximiza a separação da umidade ao mesmo tempo em que minimiza a perda de pressão do sistema.
Eficiência energética – Projetado com componentes de alto desempenho para reduzir o consumo de energia e os custos operacionais.

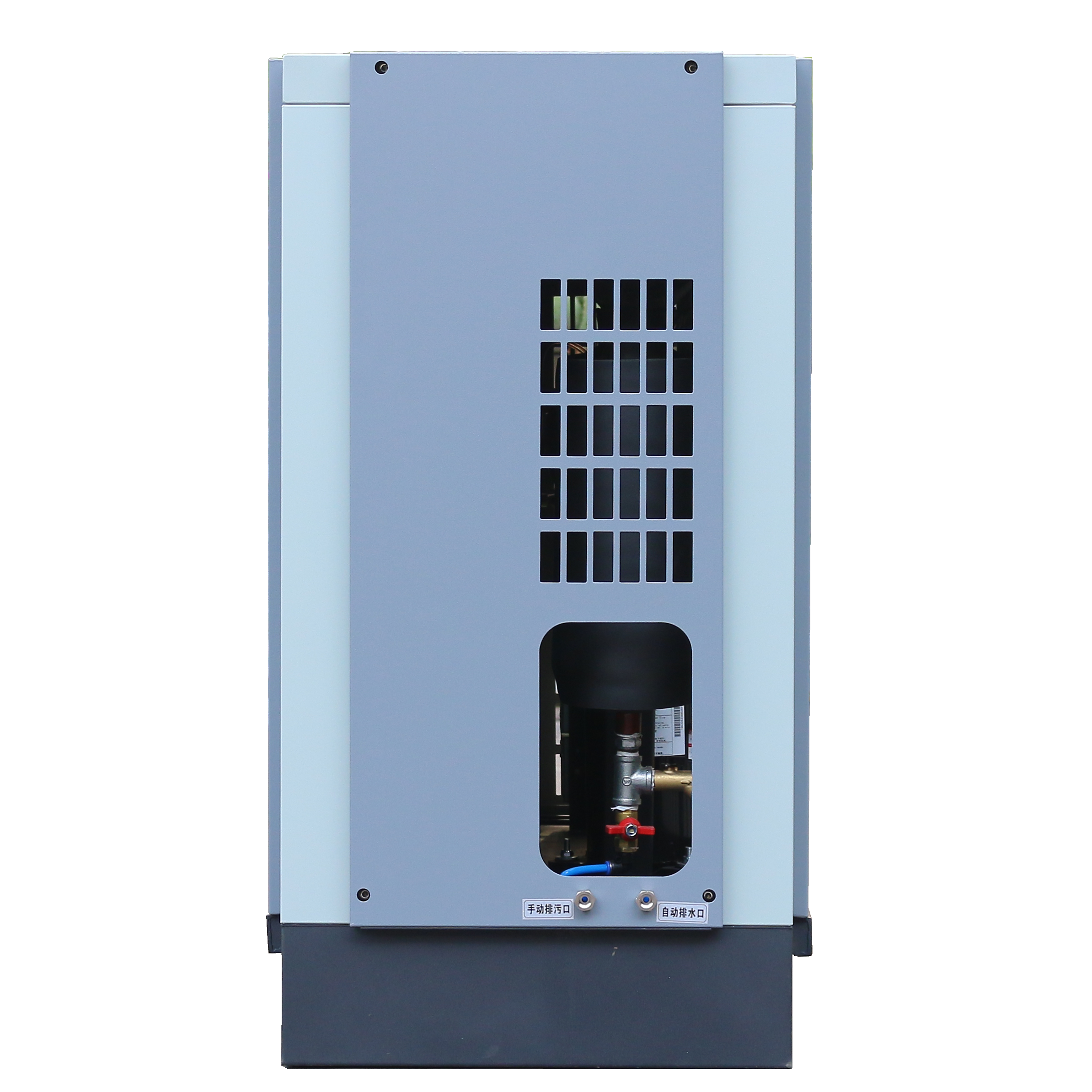

Sistema de drenagem automática – Remove automaticamente o condensado, evitando o acúmulo de água e contribuindo para prolongar a vida útil do sistema.
Design compacto – Ocupa pouco espaço e facilita a integração com sistemas de ar comprimido já existentes.

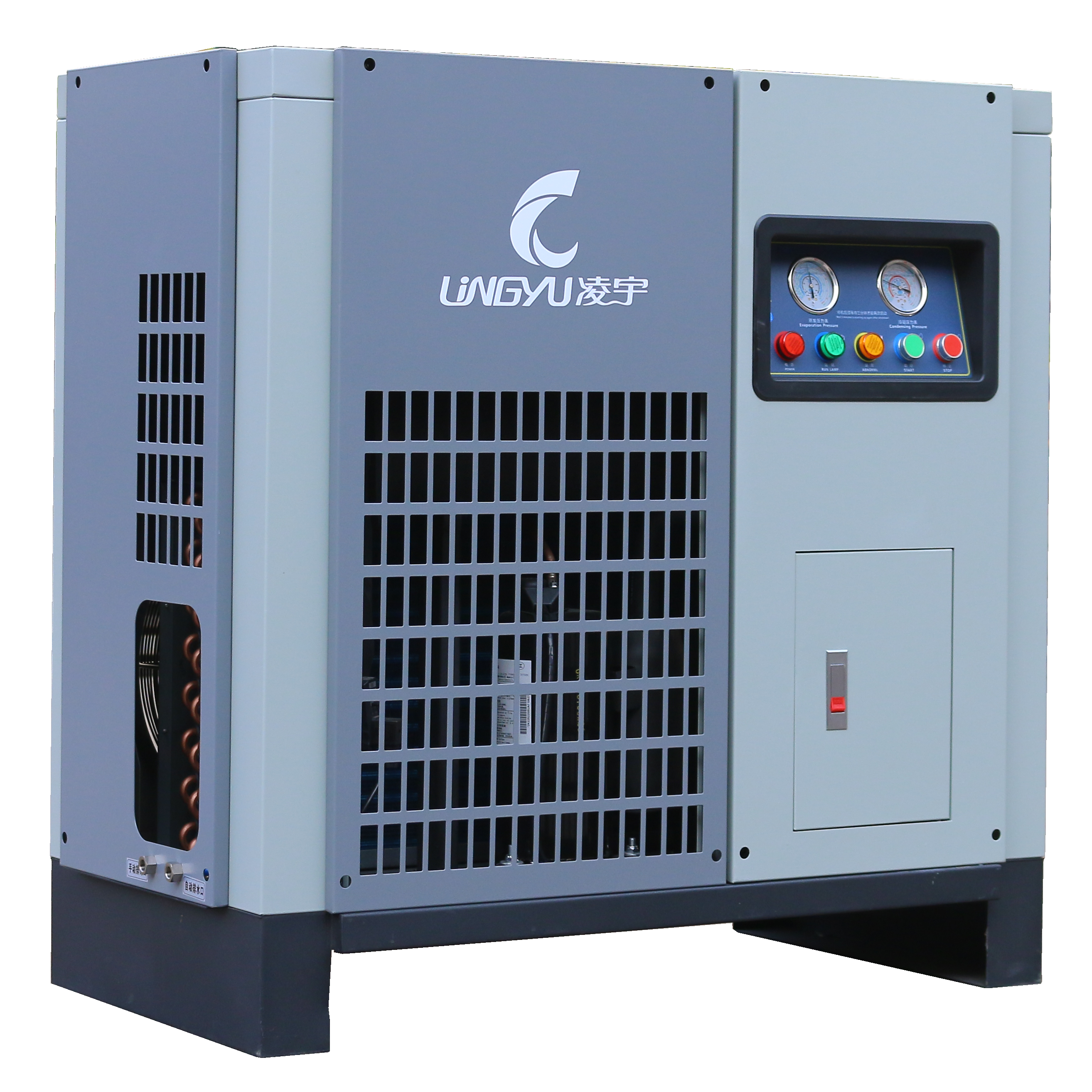

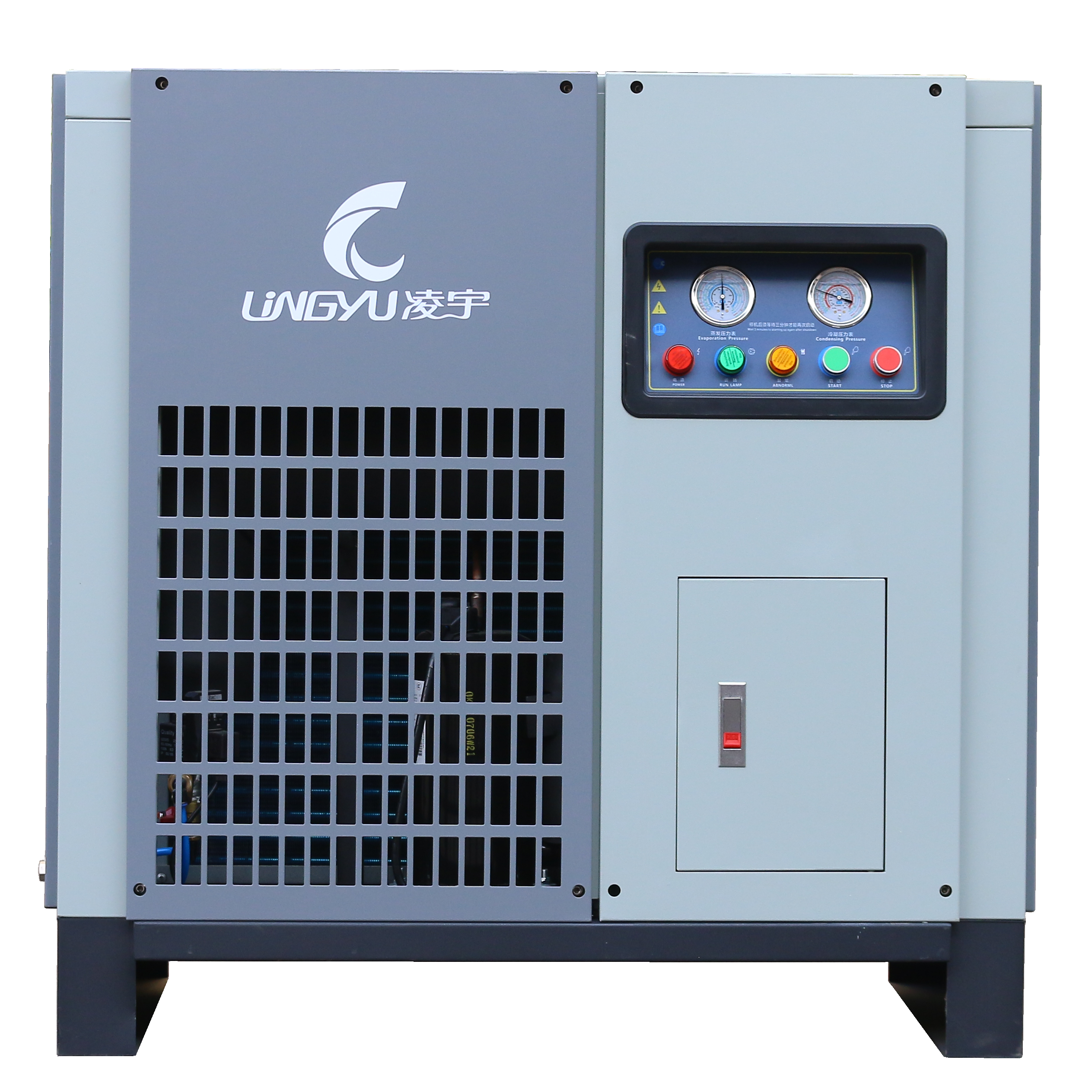

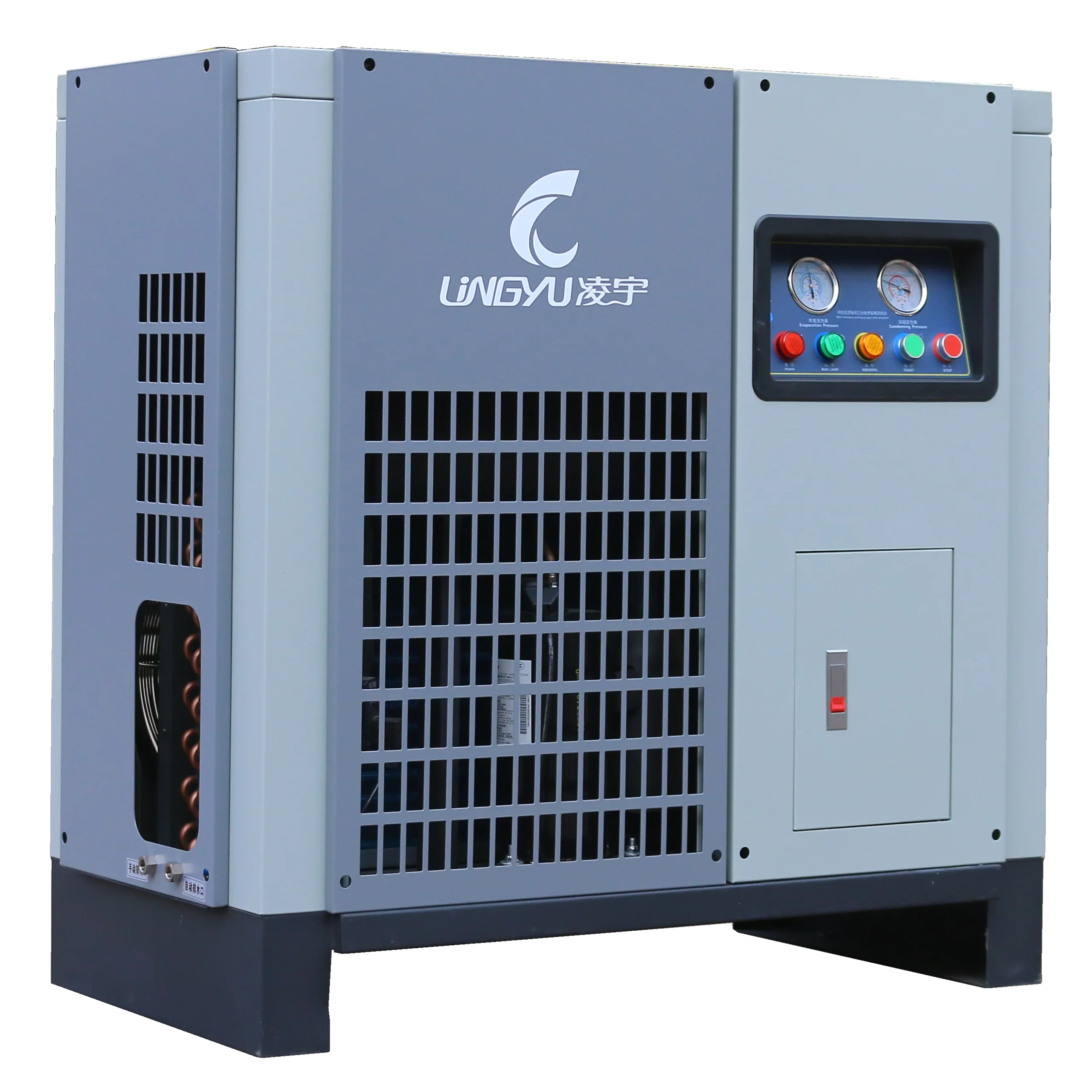

O secador de ar refrigerado de 200 CFM, resfriado a ar, combina durabilidade e desempenho estável para atender às exigências dos modernos sistemas industriais de ar comprimido.
O ar comprimido em alta temperatura, contendo umidade e óleo, entra primeiro no pré-resfriador a ar e no trocador de calor ar-ar, onde é pré-resfriado para reduzir sua temperatura. Em seguida, passa pelo evaporador ar-refrigerante, no qual o ar comprimido é resfriado até atingir um ponto de orvalho de 2–10°C.
Durante o processo de resfriamento, a umidade, o óleo e parte das impurezas se condensam e são separados do ar comprimido pelo separador gás-líquido. O condensado é então eliminado por meio de uma válvula de drenagem automática.
Por fim, o ar comprimido seco passa pelo trocador de calor ar-ar, onde é reaquecido até uma temperatura próxima à temperatura ambiente, fornecendo ar comprimido limpo e seco para equipamentos e processos a jusante.
Pressão de ar de entrada: 4 – 10 bar (58 – 145 psi)
Temperatura do ar de entrada: ≤ 45°C (113°F)
Temperatura ambiente: 5 – 45°C (41 – 113°F)
Local de instalação: ambiente interno, limpo e bem ventilado
Fonte de alimentação: 220V / 1F / 50Hz (opções personalizadas disponíveis)
Tipo de refrigerante: R134a ou R410A (refrigerantes ecológicos)
Recomendação de filtragem: recomenda-se o uso de pré-filtros e pós-filtros para melhor qualidade do ar
| Parâmetro | Especificação |
|---|---|
| Modelo | Secador de ar refrigerado de 200 CFM (arrefecido a ar) |
| Capacidade de ar | 200 CFM (pés cúbicos por minuto) |
| Tipo de arrefecimento | Arrefecido a ar |
| Refrigerante | R134a / R410A |
| Pressão máxima | 10 bar |
| Ponto de orvalho sob pressão | 2 – 10°C |
| Fonte de alimentação | 220V / 1F / 50Hz |
| Tamanho da conexão | 1¼” NPT |
| Dimensões (C×L×A) | 850 × 500 × 900 mm |
| Peso | 95 kg |
Indústrias de Fabrico e Linhas de Montagem
Adequado para instalações de fabrico de média escala que utilizam ferramentas pneumáticas, cilindros, válvulas e sistemas de automação. O ar comprimido seco ajuda a reduzir a condensação nas linhas de ar, melhora a consistência dos equipamentos e prolonga a vida útil dos componentes pneumáticos.
Operações de Metalomecânica e Maquinação
Recomendado para oficinas de maquinação, unidades de fabrico, sistemas CNC, perfuração, corte e ambientes gerais de trabalho em metal. Em condições industriais húmidas, a secagem fiável do ar ajuda a reduzir o risco de corrosão, proteger ferramentas pneumáticas e melhorar a estabilidade operacional.
Oficinas Automóveis e Instalações de Manutenção de Frotas
Ideal para oficinas de reparação automóvel, centros de serviço de pneus, áreas de pintura e reparação de carroçarias e oficinas de manutenção de frotas. O ar seco estável melhora o desempenho das ferramentas, reduz a humidade em mangueiras e compressores e contribui para um ar mais limpo em áreas de preparação para pintura e acabamento.
Indústria Alimentar e de Bebidas (Sistemas de Ar de Utilidade e Embalagem)
Adequado para aplicações de ar comprimido sem contacto direto com o produto, incluindo apoio à embalagem, atuadores pneumáticos, ar de controlo e sistemas auxiliares. Em ambientes quentes e húmidos, a remoção de humidade melhora a fiabilidade dos equipamentos e reduz problemas operacionais relacionados com a água.
Linhas de Embalagem, Impressão e Processamento
Bem adaptado a máquinas de embalagem, sistemas de etiquetagem, linhas de impressão e equipamentos de processamento que dependem de ar comprimido estável. O ar seco reduz interrupções relacionadas com humidade nos sistemas pneumáticos e equipamentos de produção.
Indústrias de Eletrónica e Montagem Elétrica
Aplicável a áreas de montagem eletrónica, linhas de produção de eletrodomésticos e oficinas de componentes elétricos que requerem ar comprimido limpo e seco para ferramentas pneumáticas e uso geral na fábrica. Adequado para controlo de humidade rotineiro, e não para processos que exigem ponto de orvalho ultrabaixo.
Sistemas Industriais de Distribuição de Ar Comprimido
Recomendado para salas de compressores centrais e sistemas de distribuição de ar em toda a fábrica, que servem múltiplos postos de trabalho ou áreas de produção. Um secador refrigerado de 200 CFM é especialmente eficiente em sistemas de capacidade média que exigem remoção estável de humidade sem a complexidade de instalações arrefecidas a água.
Instalações Industriais Costeiras e de Alta Humidade
Para fábricas localizadas em cidades costeiras, zonas industriais portuárias ou outras regiões de elevada humidade nas Filipinas, este secador refrigerado arrefecido a ar ajuda a reduzir a carga de humidade nos sistemas de ar comprimido e melhora a fiabilidade operacional global.
