Um secador de ar por adsorção é um tipo de secador de ar comprimido que remove o vapor de água por meio do processo de adsorção. Ele é amplamente utilizado quando é necessário obter ar comprimido muito mais seco do que aquele fornecido por um secador refrigerado convencional.
Os secadores por adsorção são normalmente utilizados em aplicações que exigem pontos de orvalho sob pressão (PDP) de:
- −20 °C PDP
- −40 °C PDP
- −70 °C PDP
Graças à capacidade de produzir ar comprimido extremamente seco, esses equipamentos são amplamente utilizados nos setores farmacêutico, eletrônico, químico, alimentício, em sistemas de ar de instrumentação e em outros processos sensíveis à umidade.
Este guia explica como funciona um secador de ar por adsorção, quais materiais dessecantes são utilizados, como ocorre a regeneração e como escolher o ponto de orvalho adequado para cada aplicação industrial.
O que é um Secador de Ar por Adsorção?
Um secador de ar por adsorção remove o vapor de água do ar comprimido fazendo com que o fluxo de ar atravesse um leito de material dessecante, capaz de reter moléculas de água em sua superfície.
O princípio fundamental é:
A secagem com dessecante baseia-se na adsorção, e não simplesmente no resfriamento.
Diferentemente de um secador refrigerado, que resfria o ar comprimido para condensar o vapor de água em forma líquida, o secador por adsorção captura diretamente as moléculas de vapor de água na superfície do material dessecante.
Isso permite atingir pontos de orvalho sob pressão muito mais baixos.
Os valores típicos incluem:
−20 °C, −40 °C e −70 °C PDP
dependendo do projeto do secador, do tipo de dessecante, das condições de operação e do método de regeneração.
Secador com Dessecante e Secador por Adsorção São a Mesma Coisa?
Sim. Os termos secador com dessecante e secador por adsorção normalmente se referem ao mesmo princípio de secagem.
Dessecante descreve o material utilizado no interior do secador.
Adsorção descreve o processo físico pelo qual esse material retém a umidade.
É importante diferenciar adsorção de absorção.
Adsorção
Durante a adsorção, as moléculas de água ficam retidas na superfície do material dessecante.
A elevada área superficial interna e externa do material permite reter uma quantidade significativa de umidade.
Absorção
Na absorção, uma substância penetra na estrutura interna de outra.
Os secadores de ar comprimido com dessecante utilizados industrialmente operam principalmente por adsorção.

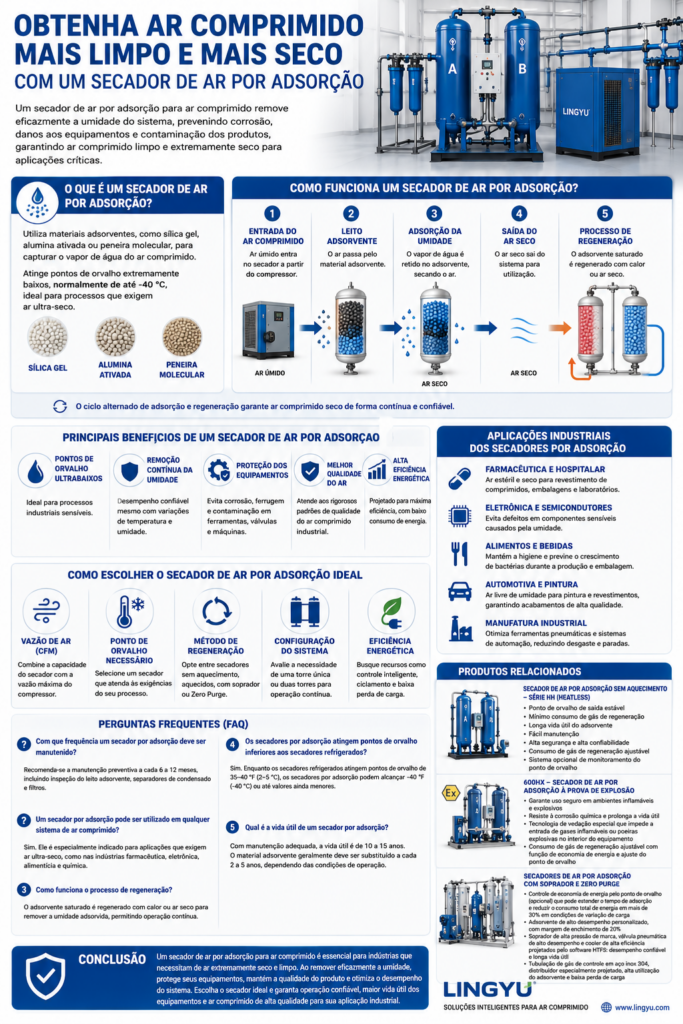

Como Funciona um Secador de Ar por Adsorção?

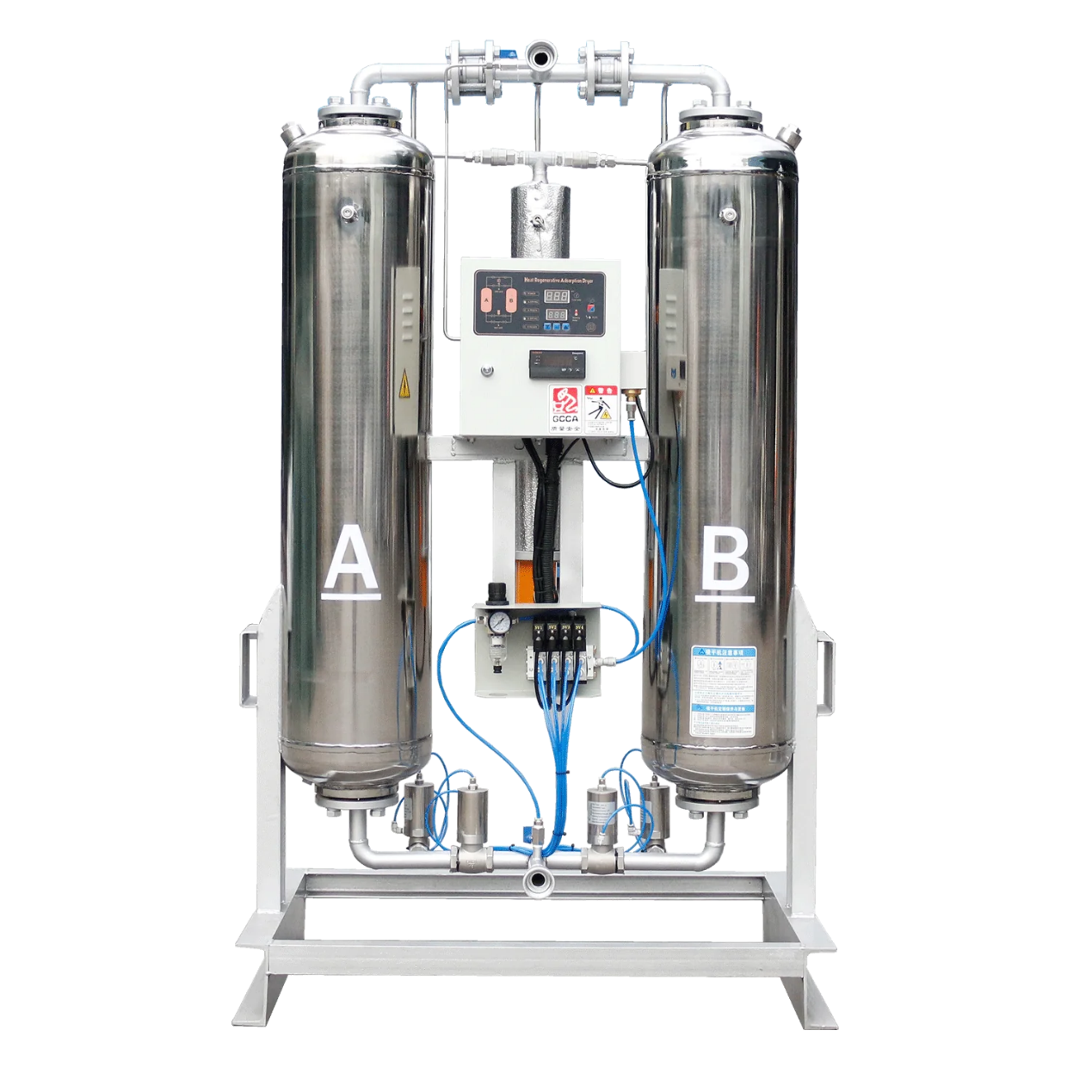

A maioria dos secadores industriais por adsorção utiliza duas torres preenchidas com material dessecante.
O processo simplificado é:
Ar comprimido úmido → Torre de adsorção → Ar comprimido seco
Enquanto uma torre realiza a secagem do ar comprimido, a outra passa pelo processo de regeneração. Em seguida, as torres alternam suas funções.
Esse ciclo permite o fornecimento contínuo de ar comprimido seco.
Etapa 1: Entrada do Ar Comprimido Úmido
O ar comprimido que entra no secador ainda contém vapor de água.
Antes de chegar ao leito dessecante, normalmente deve passar por um sistema adequado de pré-filtragem.
O pré-filtro ajuda a remover:
- Água líquida;
- Aerossóis de óleo;
- Partículas sólidas;
- Contaminantes provenientes do compressor.
Essa etapa é fundamental porque água líquida e óleo podem contaminar o dessecante e reduzir significativamente seu desempenho.
Etapa 2: Passagem pelo Leito Dessecante
O ar comprimido entra na torre de adsorção ativa e atravessa o material dessecante.
Esses materiais possuem uma área superficial extremamente elevada.
Quando o ar entra em contato com o dessecante, as moléculas de vapor de água são atraídas e retidas em sua superfície.
Etapa 3: Adsorção da Umidade
À medida que o ar atravessa o leito dessecante, uma quantidade cada vez maior de vapor de água é removida.
Consequentemente, o ar se torna progressivamente mais seco até chegar à saída da torre.
O secador não precisa transformar toda a umidade em água líquida. Em vez disso, as moléculas de água ficam retidas diretamente na superfície do dessecante.
Etapa 4: Saída do Ar Seco
Depois de atravessar o leito dessecante ativo, o ar comprimido sai do secador com um teor de umidade muito menor.
Dependendo do projeto, o ponto de orvalho sob pressão na saída pode atingir:
- −20 °C PDP
- −40 °C PDP
- −70 °C PDP
O ar seco pode então ser enviado para a rede de distribuição ou diretamente para um processo industrial crítico.
Etapa 5: Regeneração do Dessecante
O dessecante não consegue reter umidade indefinidamente.
À medida que acumula vapor de água, ele se aproxima da saturação e precisa ser regenerado.
Em um secador típico de duas torres:
Torre A: Adsorção
Torre B: Regeneração
Depois:
Torre A: Regeneração
Torre B: Adsorção
Esse ciclo contínuo de adsorção e regeneração permite fornecer ar comprimido seco sem interrupção.
Como Funciona a Adsorção?
Os materiais dessecantes possuem uma extensa rede de poros e uma área superficial muito elevada.
As moléculas de água presentes no ar comprimido são atraídas por essas superfícies por meio de forças físicas e permanecem retidas até serem removidas durante a regeneração.
A eficiência da adsorção depende de diversos fatores:
- Tipo de dessecante;
- Temperatura do ar;
- Pressão de operação;
- Velocidade do ar;
- Tempo de contato;
- Carga de umidade;
- Eficiência da regeneração;
- Condição do material dessecante.
Temperaturas de entrada mais baixas geralmente favorecem o processo, pois reduzem a carga de umidade e proporcionam melhores condições para a adsorção.
Quais Materiais Dessecantes São Utilizados?
O desempenho do secador depende diretamente do material utilizado dentro das torres.
Alumina Ativada
A alumina ativada é um dos materiais mais utilizados em secadores industriais de ar comprimido.
Suas principais características incluem:
- Boa capacidade de adsorção de água;
- Alta resistência mecânica;
- Boa resistência ao desgaste;
- Regeneração eficiente;
- Longa vida útil quando utilizada corretamente.
É frequentemente utilizada em sistemas projetados para aproximadamente −20 °C a −40 °C PDP.
Peneira Molecular
A peneira molecular possui estrutura de poros altamente uniforme e grande afinidade pelas moléculas de água.
É utilizada principalmente quando são necessários pontos de orvalho extremamente baixos.
Dependendo do projeto e das condições operacionais, pode ajudar a atingir valores próximos de:
−70 °C PDP
Também pode ser utilizada em combinação com outros materiais dessecantes.
Sílica Gel
A sílica gel também apresenta boa capacidade de adsorção de vapor de água e é utilizada em determinados sistemas de secagem.
A escolha do material deve considerar:
- Ponto de orvalho necessário;
- Temperatura de entrada;
- Temperatura de regeneração;
- Resistência mecânica;
- Ciclo de operação;
- Vida útil esperada.
Alguns secadores utilizam leitos em camadas ou combinações de diferentes materiais para equilibrar desempenho, durabilidade e eficiência de regeneração.
Ponto de Orvalho do Secador por Adsorção
Uma das principais razões para utilizar um secador por adsorção é sua capacidade de atingir um ponto de orvalho sob pressão (PDP) muito mais baixo do que um secador refrigerado.
O PDP indica a temperatura na qual o vapor de água presente no ar comprimido começaria a condensar na pressão de operação.
Quanto menor o PDP, mais seco é o ar comprimido.
−20 °C PDP
Um PDP de −20 °C é adequado para aplicações que precisam de ar mais seco do que aquele fornecido por um secador refrigerado, mas não necessitam de condições extremamente secas.
Aplicações típicas incluem:
- Processos industriais sensíveis à umidade;
- Instrumentação em ambientes internos;
- Sistemas de controle pneumático;
- Algumas aplicações de embalagem;
- Processos de fabricação que exigem maior controle da umidade.
−40 °C PDP
Um PDP de −40 °C é uma das especificações mais comuns para secadores industriais por adsorção.
É amplamente utilizado em:
- Ar de instrumentação;
- Fabricação de componentes eletrônicos;
- Processos farmacêuticos;
- Indústrias químicas;
- Sistemas de ar comprimido externos;
- Ambientes de baixa temperatura;
- Equipamentos pneumáticos de precisão.
Para muitas aplicações industriais críticas, −40 °C PDP oferece um bom equilíbrio entre qualidade do ar e consumo de energia.
−70 °C PDP
Um PDP de −70 °C é utilizado quando se exige ar comprimido extremamente seco.
As aplicações podem incluir:
- Fabricação de semicondutores;
- Eletrônica especializada;
- Determinados processos laboratoriais;
- Instrumentação crítica;
- Sistemas de processo de alta pureza;
- Produção farmacêutica especializada;
- Processos extremamente sensíveis à umidade.
Atingir −70 °C PDP normalmente exige projeto adequado, dessecante apropriado, regeneração eficiente, pré-filtragem de alta qualidade e condições operacionais bem controladas.
Também pode exigir maior consumo de energia.
Por isso:
O melhor ponto de orvalho não é necessariamente o mais baixo, mas aquele realmente exigido pelo processo.
Secador por Adsorção vs. Secador Refrigerado
A principal diferença está no nível de umidade que cada tecnologia consegue atingir.
Um secador refrigerado normalmente fornece:
+3 °C a +5 °C PDP
Um secador por adsorção pode normalmente fornecer:
−20 °C, −40 °C ou −70 °C PDP
Os secadores refrigerados são geralmente adequados para aplicações industriais convencionais.
Já os secadores por adsorção são mais indicados quando:
- As tubulações estão expostas a temperaturas abaixo de zero;
- É necessário ar de instrumentação;
- O processo é altamente sensível à umidade;
- São exigidos pontos de orvalho muito baixos.
Como pontos de orvalho mais baixos normalmente envolvem maior investimento ou consumo energético, a escolha deve ser baseada nas necessidades reais da aplicação.
Métodos de Regeneração do Dessecante
A regeneração remove a umidade acumulada no dessecante e restaura sua capacidade de adsorção.
Existem quatro métodos principais.
Regeneração sem Aquecimento
Um secador sem aquecimento utiliza parte do próprio ar comprimido seco como ar de purga.
Esse ar é expandido para uma pressão mais baixa e passa pelo leito dessecante saturado, removendo a umidade.
Principais vantagens:
- Projeto simples;
- Não necessita de aquecedor externo;
- Operação confiável.
A principal desvantagem é o consumo de parte do ar comprimido durante a regeneração.
Regeneração com Aquecimento
O sistema utiliza calor para melhorar a remoção da umidade acumulada no dessecante.
O aquecimento permite reduzir a quantidade de ar comprimido necessária para a purga, tornando essa solução especialmente interessante para sistemas de maior capacidade.
Regeneração com Soprador
Nesse sistema, um soprador fornece ar ambiente para a regeneração.
Normalmente, esse ar é aquecido antes de atravessar o leito dessecante.
Isso reduz a dependência do ar comprimido de purga, mas exige componentes adicionais, como:
- Soprador;
- Aquecedor;
- Sistema de controle;
- Válvulas.
Consequentemente, o sistema apresenta maior complexidade de projeto e manutenção.
Regeneração pelo Calor de Compressão
Alguns secadores aproveitam o calor gerado durante o próprio processo de compressão para regenerar o dessecante.
Quando as condições do sistema são adequadas, essa tecnologia pode reduzir significativamente a energia adicional necessária para a regeneração.
Esse tipo de secador é frequentemente associado a determinados sistemas de compressores isentos de óleo.
Por que os Secadores por Adsorção Utilizam Duas Torres?
A configuração de duas torres permite que adsorção e regeneração ocorram continuamente.
Durante um ciclo:
Torre A → Adsorção
Torre B → Regeneração
No ciclo seguinte:
Torre A → Regeneração
Torre B → Adsorção
Válvulas automáticas e um sistema de controle alternam o fluxo de ar entre as duas torres.
Dependendo do tipo de secador, o ciclo também pode incluir:
- Despressurização;
- Regeneração;
- Resfriamento;
- Repressurização;
- Alternância das torres.
Dessa forma, o ar comprimido sempre atravessa um leito dessecante ativo.
Por que a Pré-Filtragem é Importante?
Os secadores por adsorção são extremamente eficientes na remoção de vapor de água, mas o dessecante precisa ser protegido contra água líquida, óleo e partículas.
Uma configuração típica é:
Compressor → Reservatório → Pré-filtro → Secador por Adsorção → Pós-filtro → Sistema de Ar Seco
Para compressores lubrificados a óleo, a filtragem coalescente de alta eficiência é especialmente importante.
A contaminação por óleo pode:
- Recobrir a superfície do dessecante;
- Reduzir sua capacidade de adsorção;
- Aumentar a perda de carga;
- Reduzir a vida útil do material;
- Prejudicar o desempenho do ponto de orvalho.
O pós-filtro instalado depois do secador ajuda a remover poeira do dessecante e partículas finas antes que o ar chegue aos equipamentos a jusante.
Principais Benefícios de um Secador de Ar por Adsorção
Ponto de Orvalho Extremamente Baixo
Dependendo da configuração, é possível atingir:
−20 °C, −40 °C e −70 °C PDP
Menor Risco de Condensação
Pontos de orvalho baixos reduzem o risco de formação de condensado em tubulações e equipamentos, especialmente em ambientes frios.
Proteção de Processos Sensíveis
O ar comprimido seco ajuda a proteger:
- Componentes eletrônicos;
- Produtos farmacêuticos;
- Produtos químicos;
- Instrumentação;
- Processos de pintura e revestimento;
- Componentes de precisão.
Prevenção da Corrosão
A redução do vapor de água ajuda a evitar corrosão interna em tubulações, válvulas, reservatórios e equipamentos pneumáticos.
Qualidade Estável do Ar
Quando corretamente dimensionado e mantido, o secador pode fornecer continuamente ar comprimido com baixo PDP e qualidade estável.
Aplicações dos Secadores de Ar por Adsorção
Os secadores por adsorção são especialmente indicados para processos que exigem níveis muito baixos de umidade.
Ar de Instrumentação
O ar seco ajuda a proteger válvulas, atuadores, instrumentos e sistemas de controle pneumático.
Um PDP de −40 °C é uma especificação comum para muitos sistemas industriais de ar de instrumentação.
Indústria Farmacêutica
O ar comprimido seco pode ser utilizado em:
- Produção de comprimidos;
- Revestimento;
- Embalagem;
- Transporte pneumático;
- Equipamentos de processo;
- Instrumentação.
Eletrônica e Semicondutores
O ar comprimido com baixo ponto de orvalho ajuda a proteger componentes sensíveis e manter a estabilidade dos processos.
Alimentos e Bebidas
O ar seco pode ser utilizado em embalagem, transporte, controle de processos e equipamentos pneumáticos.
Quando o ar entra em contato com alimentos ou embalagens, o controle da umidade deve ser considerado em conjunto com os requisitos de partículas, óleo e contaminação microbiológica.
Indústrias Química e Petroquímica
Secadores por adsorção são amplamente utilizados em sistemas de ar de instrumentação e ar de processo.
Aplicações Externas e Ambientes Frios
Quando o PDP é muito alto, a umidade pode condensar e congelar dentro das tubulações.
Selecionar um ponto de orvalho inferior à menor temperatura prevista para a tubulação ajuda a reduzir esse risco.
Indústria Automotiva e Pintura
O ar seco ajuda a reduzir:
- Defeitos superficiais;
- Problemas de aderência;
- Contaminação por água;
- Defeitos no acabamento.
Manufatura Industrial
Outras aplicações incluem:
- Máquinas CNC;
- Sistemas pneumáticos de precisão;
- Automação;
- Sistemas a laser;
- Mancais a ar;
- Máquinas sensíveis à umidade.
Como Escolher o Secador de Ar por Adsorção Adequado
A seleção não deve ser baseada apenas na vazão nominal.
Os principais fatores são:
Ponto de Orvalho Necessário
Determine se a aplicação exige:
- −20 °C PDP
- −40 °C PDP
- −70 °C PDP
Não selecione um PDP inferior ao necessário sem uma justificativa técnica clara, pois pontos de orvalho mais baixos normalmente aumentam o consumo de energia e o custo do equipamento.
Vazão de Ar
O secador deve suportar a vazão máxima real de ar comprimido.
Se vários compressores puderem operar simultaneamente, pode ser necessário considerar a vazão combinada.
Temperatura de Entrada
Temperaturas mais altas aumentam a quantidade de vapor de água que entra no secador, elevando a carga sobre o dessecante e podendo reduzir a capacidade efetiva do equipamento.
Pressão de Operação
A capacidade do secador e o consumo de ar de purga variam conforme a pressão.
Por isso, o dimensionamento deve utilizar as condições reais de operação.
Método de Regeneração
As principais opções são:
- Sem aquecimento;
- Com aquecimento;
- Com soprador;
- Por calor de compressão.
A escolha depende da vazão, custo de energia, configuração dos compressores, PDP necessário, horas de operação e características da instalação.
Perda de Carga
O secador deve atingir o ponto de orvalho necessário sem gerar perda de carga excessiva.
Uma perda de pressão elevada reduz a pressão útil disponível a jusante e pode aumentar o consumo de energia do compressor.
Sistema de Controle
Secadores mais avançados podem utilizar monitoramento do ponto de orvalho e controle baseado na demanda, em vez de alternar as torres exclusivamente por temporização fixa.
Isso pode reduzir ciclos de regeneração desnecessários quando a demanda de ar e a carga de umidade variam.
Manutenção do Secador de Ar por Adsorção
A manutenção preventiva é fundamental para manter o PDP estável e reduzir o consumo de energia.
Verifique o Dessecante
Com o tempo, o material pode:
- Ficar contaminado;
- Perder capacidade de adsorção;
- Sofrer desgaste mecânico;
- Produzir poeira.
A inspeção e substituição devem seguir as condições reais de operação e as recomendações do fabricante.
Inspecione os Pré-Filtros
Falhas nos pré-filtros podem permitir a entrada de óleo, água e partículas no leito dessecante.
Esse é um dos pontos de manutenção mais importantes do sistema.
Substitua os Elementos Filtrantes
Monitore a pressão diferencial dos filtros e substitua os elementos antes que a perda de carga se torne excessiva.
Verifique as Válvulas de Comutação
Os secadores de duas torres dependem do funcionamento correto das válvulas de comutação.
Válvulas desgastadas ou com vazamentos podem causar:
- Consumo excessivo de ar de purga;
- Regeneração inadequada;
- Flutuações de pressão;
- Aumento do ponto de orvalho.
Verifique Silenciadores e Sistema de Exaustão
Silenciadores obstruídos podem gerar contrapressão e prejudicar o processo de regeneração.
Monitore o Ponto de Orvalho
Em aplicações críticas, um sensor de ponto de orvalho pode fornecer alertas antecipados sobre:
- Saturação do dessecante;
- Vazamentos nas válvulas;
- Vazão excessiva;
- Regeneração inadequada;
- Contaminação do ar de entrada.
Perguntas Frequentes (FAQ)
Um secador com dessecante é o mesmo que um secador por adsorção?
Sim. Como o equipamento remove o vapor de água por adsorção, os dois termos normalmente se referem à mesma tecnologia de secagem de ar comprimido.
Como funciona um secador de ar por adsorção?
O ar comprimido úmido atravessa um leito de material dessecante.
As moléculas de água ficam adsorvidas na superfície do material, enquanto o ar seco sai da torre.
Quando o dessecante acumula umidade, ele é regenerado e reutilizado.
Qual ponto de orvalho um secador por adsorção pode atingir?
Os valores mais comuns são:
−20 °C, −40 °C e −70 °C PDP
O valor real depende do projeto, material dessecante, método de regeneração, condições de entrada e manutenção.
Qual é o ponto de orvalho mais comum?
−40 °C PDP é amplamente utilizado em sistemas de ar de instrumentação, eletrônica, indústria farmacêutica, processamento químico e aplicações em ambientes frios.
Quais materiais dessecantes são utilizados?
Os mais comuns são:
- Alumina ativada;
- Peneira molecular;
- Sílica gel.
Alguns equipamentos utilizam combinações ou camadas de diferentes materiais.
Por que o dessecante precisa ser regenerado?
O material possui capacidade limitada de reter moléculas de água.
Quando acumula umidade, essa água precisa ser removida para que o material possa voltar a adsorver vapor de água. Esse processo é chamado de regeneração.
Adsorção e absorção são a mesma coisa?
Não.
Na adsorção, as moléculas ficam retidas na superfície do material.
Na absorção, uma substância penetra no interior de outra.
Os secadores de ar com dessecante utilizam principalmente a adsorção.
Um secador por adsorção é melhor que um secador refrigerado?
Depende do ponto de orvalho necessário.
Para ar comprimido industrial convencional, um secador refrigerado com aproximadamente +3 °C PDP pode ser suficiente e mais econômico.
Se a aplicação exigir −20 °C, −40 °C ou −70 °C PDP, um secador por adsorção normalmente será mais adequado.
Um secador por adsorção precisa de filtros?
Sim.
O pré-filtro protege o dessecante contra água líquida, aerossóis de óleo e partículas.
O pós-filtro evita que poeira do dessecante chegue aos equipamentos a jusante.
Conclusão
Um secador de ar por adsorção, também conhecido como secador de ar com dessecante, remove o vapor de água do ar comprimido por meio do princípio da adsorção.
O processo básico pode ser resumido da seguinte forma:
Ar comprimido úmido → Leito dessecante → Adsorção da umidade → Ar comprimido seco → Regeneração e reutilização do dessecante
Essa tecnologia permite atingir pontos de orvalho sob pressão muito mais baixos do que aqueles normalmente obtidos com secadores refrigerados.
Os níveis mais comuns são:
- −20 °C PDP: aplicações moderadamente sensíveis à umidade;
- −40 °C PDP: ar de instrumentação e processos industriais exigentes;
- −70 °C PDP: processos extremamente sensíveis à umidade.
Os materiais mais utilizados incluem alumina ativada, peneira molecular e sílica gel, enquanto os principais métodos de regeneração são sem aquecimento, com aquecimento, com soprador e por calor de compressão.
A escolha correta não significa simplesmente selecionar o menor ponto de orvalho possível. O equipamento deve ser dimensionado de acordo com o PDP necessário, vazão, temperatura de entrada, pressão de operação, método de regeneração, perda de carga e aplicação real.
Quando corretamente dimensionado, instalado e mantido, um secador de ar por adsorção fornece ar comprimido extremamente seco, estável e confiável para aplicações industriais de alta exigência.
