Um sistema de secagem de ar comprimido corretamente projetado vai muito além da simples instalação de um secador após o compressor. Para fornecer ar comprimido limpo, seco, estável e com eficiência energética, todo o sistema de tratamento de ar deve ser configurado adequadamente.
Uma configuração prática e recomendada é:
Compressor → Reservatório → Filtro → Secador → Filtro → Reservatório de Ar Seco → Ponto de Uso

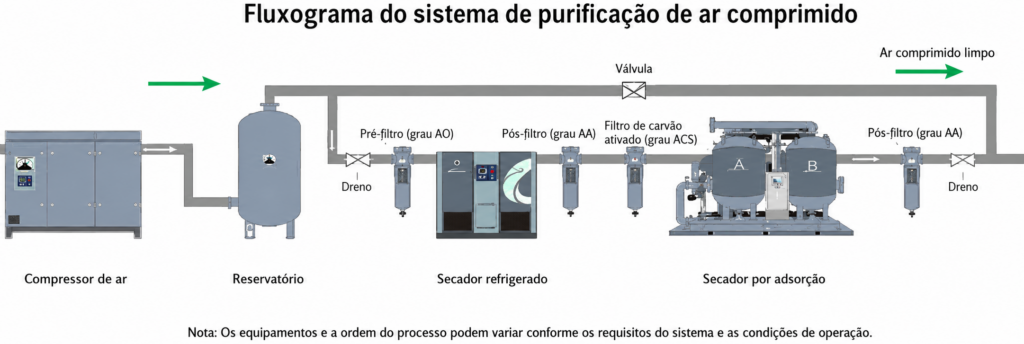

Em uma instalação industrial mais completa:
Compressor de Ar → Reservatório Úmido → Pré-Filtro → Secador de Ar → Pós-Filtro → Reservatório de Ar Seco → Ponto de Uso
Cada componente desempenha uma função específica:
- Compressor: produz o ar comprimido;
- Reservatório: estabiliza o fluxo de ar e auxilia na separação do condensado;
- Pré-filtro: protege o secador contra água líquida, partículas e aerossóis de óleo;
- Secador: reduz o vapor d’água e controla o ponto de orvalho sob pressão;
- Pós-filtro: remove partículas residuais e protege os equipamentos a jusante;
- Reservatório de ar seco: armazena o ar tratado e ajuda a estabilizar a pressão;
- Ponto de uso: local onde o ar comprimido é fornecido aos equipamentos ou processos.
O posicionamento incorreto dos componentes, um secador subdimensionado, filtros obstruídos ou uma queda de pressão excessiva podem comprometer a qualidade do ar e aumentar significativamente o consumo de energia.

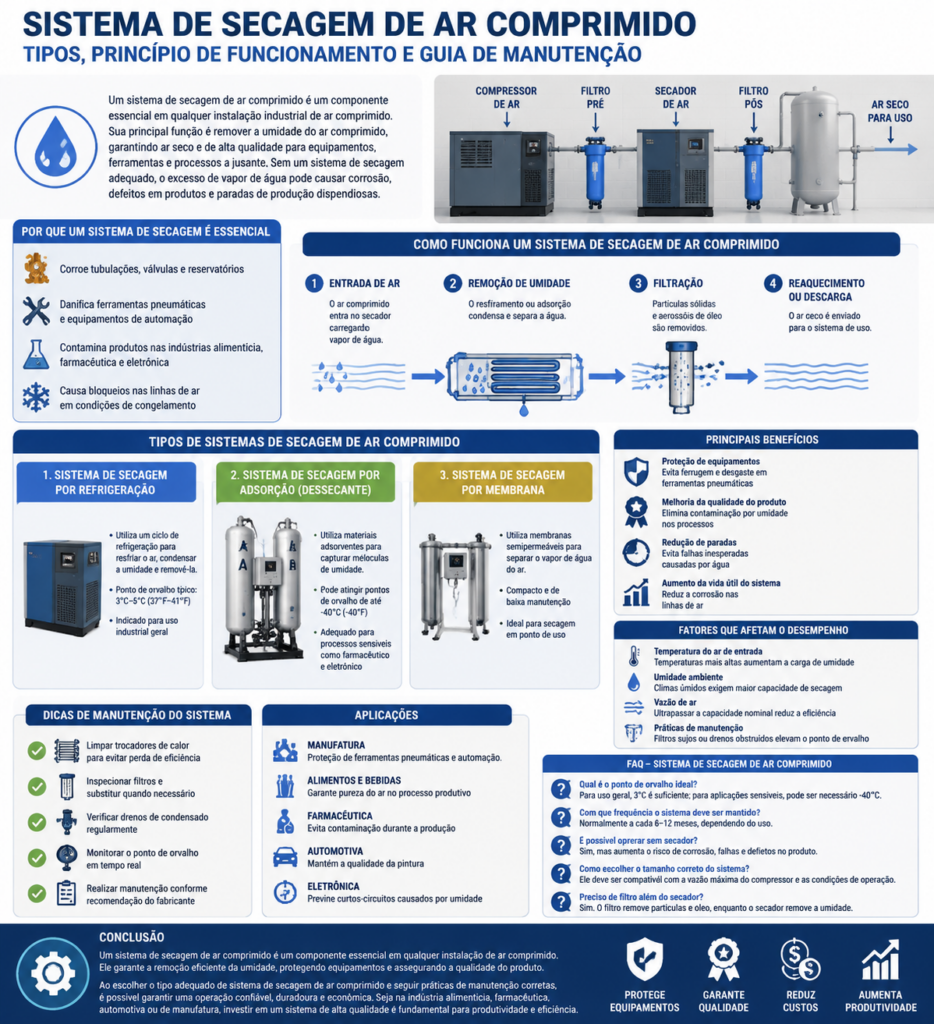

Este guia aborda os principais aspectos de um sistema de secagem de ar comprimido: layout do sistema, posicionamento dos filtros, posição dos reservatórios, queda de pressão, dimensionamento do secador, instalação e manutenção.
Por que um Sistema de Secagem de Ar Comprimido é Importante?
O ar atmosférico contém naturalmente vapor d’água. Quando o ar é comprimido, a concentração de umidade aumenta.
À medida que o ar comprimido esfria após sair do compressor, parte desse vapor d’água se condensa, formando água líquida.
Se essa umidade não for removida adequadamente, poderá:
- Causar corrosão em tubulações, válvulas, reservatórios e componentes pneumáticos;
- Danificar cilindros, atuadores, ferramentas pneumáticas e equipamentos de automação;
- Remover lubrificantes do interior dos dispositivos pneumáticos;
- Contaminar produtos e processos de fabricação;
- Comprometer a qualidade de pinturas e revestimentos;
- Causar problemas nas indústrias alimentícia, farmacêutica e eletrônica;
- Congelar em tubulações externas em ambientes de baixa temperatura;
- Aumentar os custos de manutenção e as paradas não programadas.
O secador reduz a quantidade de vapor d’água presente no ar comprimido. O nível de secagem é normalmente especificado pelo ponto de orvalho sob pressão (PDP – Pressure Dew Point).
Para muitas aplicações industriais convencionais, um PDP de aproximadamente +3 °C a +5 °C é suficiente. Aplicações mais exigentes podem requerer −20 °C, −40 °C ou valores ainda mais baixos.
O ponto de orvalho necessário deve sempre ser determinado de acordo com o processo e as condições ambientais reais.
Layout Recomendado do Sistema de Ar Comprimido
A configuração principal a ser considerada é:
Compressor → Reservatório → Filtro → Secador → Filtro → Reservatório de Ar Seco → Ponto de Uso
Em um sistema mais completo:
Compressor → Pós-Resfriador / Separador de Umidade → Reservatório Úmido → Pré-Filtro → Secador → Pós-Filtro → Reservatório de Ar Seco → Rede de Distribuição → Ponto de Uso
Essa configuração ajuda a:
- Reduzir a carga de umidade sobre o secador;
- Proteger o secador contra água líquida, partículas e óleo;
- Estabilizar a vazão e a pressão;
- Reduzir picos repentinos de carga no secador;
- Proteger os equipamentos a jusante;
- Criar uma reserva de ar comprimido seco;
- Facilitar a manutenção.
O projeto do sistema completo pode ser tão importante quanto a escolha do próprio secador.
Posição dos Reservatórios: Antes ou Depois do Secador?
Reservatório Úmido Antes do Secador
O reservatório instalado antes do secador é normalmente chamado de reservatório úmido (wet receiver).
Configuração recomendada:
Compressor → Reservatório → Filtro → Secador
À medida que o ar comprimido quente esfria dentro do reservatório, uma quantidade adicional de vapor d’água se condensa.
A remoção desse condensado antes da entrada no secador reduz sua carga de umidade.
O reservatório também funciona como um buffer entre o compressor e as variações de consumo da instalação, reduzindo oscilações rápidas de vazão e pressão.
Dependendo do sistema de controle do compressor, um reservatório corretamente dimensionado também pode reduzir ciclos excessivos de carga e alívio.
O reservatório úmido deve possuir um dreno de condensado confiável.
Reservatório de Ar Seco Após o Secador
Um segundo reservatório pode ser instalado após o secador:
Secador → Filtro → Reservatório de Ar Seco → Ponto de Uso
Esse reservatório armazena o ar que já passou pelos processos de secagem e filtragem.
Entre suas principais vantagens estão:
- Armazenamento de uma reserva de ar tratado;
- Redução das oscilações de pressão a jusante;
- Atendimento a picos de consumo de curta duração;
- Melhor resposta do sistema;
- Maior estabilidade do sistema de tratamento de ar.
Por esse motivo, muitas instalações industriais utilizam tanto um reservatório úmido antes do secador quanto um reservatório de ar seco depois do secador.
Posicionamento dos Filtros no Sistema
Filtros e secadores desempenham funções diferentes.
O secador reduz principalmente o vapor d’água, enquanto os filtros de ar comprimido removem contaminantes como:
- Partículas sólidas;
- Ferrugem e incrustações das tubulações;
- Água líquida;
- Aerossóis de óleo;
- Poeira proveniente de materiais adsorventes.
Por isso, o posicionamento correto dos filtros é fundamental.
Pré-Filtro Antes do Secador
Configuração:
Reservatório → Pré-Filtro → Secador
O pré-filtro protege o secador contra contaminantes.
Dependendo do tipo de compressor e da qualidade de ar necessária, a filtragem a montante pode incluir:
- Separador de água;
- Filtro de partículas;
- Filtro coalescente;
- Filtro de alta eficiência para remoção de óleo.
Nos secadores por refrigeração, uma boa pré-filtragem ajuda a manter limpos os trocadores de calor e o sistema de condensado.
Nos secadores por adsorção, a pré-filtragem é especialmente importante, pois óleo e água líquida podem contaminar o material adsorvente e reduzir significativamente sua eficiência e vida útil.
Pós-Filtro Após o Secador
Configuração:
Secador → Pós-Filtro → Reservatório de Ar Seco
O pós-filtro protege os equipamentos a jusante contra contaminantes residuais.
Nos secadores por adsorção, é particularmente importante para remover pequenas quantidades de pó do material adsorvente que podem ser transportadas pelo fluxo de ar.
Isso ajuda a proteger:
- Válvulas pneumáticas;
- Cilindros;
- Instrumentação;
- Máquinas de produção;
- Produtos finais.
Em aplicações críticas, filtros adicionais também podem ser instalados diretamente no ponto de uso.
Tipos de Secadores de Ar Comprimido
1. Secador por Refrigeração
O secador por refrigeração resfria o ar comprimido até que o vapor d’água se condense em água líquida. O condensado é então separado e drenado.
Ponto de orvalho sob pressão típico:
Aproximadamente +3 °C a +5 °C
Aplicações comuns:
- Indústria em geral;
- Máquinas CNC;
- Ferramentas pneumáticas;
- Embalagem;
- Linhas de montagem;
- Indústria automotiva;
- Redes de ar comprimido industriais.
Os secadores por refrigeração geralmente representam a solução mais econômica quando não são necessários pontos de orvalho extremamente baixos.
2. Secador por Adsorção
O secador por adsorção utiliza materiais adsorventes para reter o vapor d’água.
Os materiais mais comuns incluem:
- Alumina ativada;
- Peneira molecular;
- Adsorventes à base de sílica.
Pontos de orvalho típicos:
−20 °C ou −40 °C
Valores ainda mais baixos podem ser obtidos em sistemas especialmente projetados.
Aplicações típicas:
- Indústria farmacêutica;
- Eletrônica;
- Ar de instrumentação;
- Processamento químico;
- Ambientes de baixa temperatura;
- Fabricação de precisão;
- Processos críticos.
Como o material adsorvente é sensível à contaminação, uma filtragem de alta qualidade a montante é essencial. Também é recomendado instalar um pós-filtro para remover possíveis partículas do adsorvente.
3. Secador por Membrana
O secador por membrana utiliza fibras semipermeáveis para separar o vapor d’água do ar comprimido.
Entre suas principais vantagens estão:
- Design compacto;
- Ausência de circuito de refrigeração;
- Baixa necessidade de manutenção mecânica;
- Facilidade de instalação no ponto de uso;
- Adequação a aplicações de menor vazão.
Os secadores por membrana são frequentemente utilizados em sistemas de instrumentação, laboratórios, instalações remotas, máquinas compactas e aplicações no ponto de uso.
Entretanto, parte do ar comprimido normalmente é utilizada como ar de purga, devendo essa perda ser considerada no cálculo da capacidade e dos custos operacionais.
Dimensionamento do Secador: Como Escolher a Capacidade Correta
Um dos erros mais comuns é dimensionar o secador apenas com base na vazão nominal do compressor.
O dimensionamento correto deve considerar as condições reais de operação.
Vazão Máxima
O secador deve ser capaz de processar a vazão máxima real de ar comprimido que poderá passar pelo equipamento.
Se vários compressores puderem operar simultaneamente, pode ser necessário considerar a vazão combinada.
Temperatura do Ar na Entrada
Quanto maior a temperatura de entrada, maior será a carga térmica e de umidade.
Um secador dimensionado para determinada vazão em condições padrão pode apresentar capacidade efetiva significativamente menor quando a temperatura de entrada aumenta.
Por isso, um pós-resfriador eficiente pode melhorar significativamente o desempenho do secador.
Pressão de Operação
A capacidade do secador varia conforme a pressão.
As pressões mínima e máxima reais do sistema devem ser consideradas durante o dimensionamento.
Temperatura Ambiente
Esse fator é particularmente importante para secadores por refrigeração resfriados a ar.
Temperaturas ambientes elevadas reduzem a capacidade de dissipação de calor e podem diminuir a capacidade disponível do secador.
Por isso, uma ventilação adequada é essencial.
Ponto de Orvalho Necessário
O PDP necessário determina a tecnologia mais adequada:
- +3 °C a +5 °C: aplicações industriais convencionais;
- −20 °C: aplicações que exigem ar significativamente mais seco;
- −40 °C: instrumentação, processos críticos e ambientes de baixa temperatura.
Fatores de Correção
Os fabricantes normalmente fornecem fatores de correção relacionados a:
- Temperatura de entrada;
- Temperatura ambiente;
- Pressão de operação;
- Vazão.
A capacidade nominal deve ser corrigida de acordo com as condições reais da instalação.
Uma regra importante é:
Não dimensione o secador apenas pela capacidade nominal do compressor. Dimensione-o de acordo com a condição real de operação mais desfavorável.
Se houver previsão de aumento futuro da demanda, também é recomendável considerar uma margem de capacidade.
Queda de Pressão no Sistema de Ar Comprimido
A queda de pressão influencia diretamente a eficiência energética do sistema.
As perdas podem ocorrer em:
- Filtros;
- Secadores;
- Separadores de água;
- Válvulas;
- Tubulações;
- Curvas e conexões;
- Equipamentos no ponto de uso.
Quando essas perdas se acumulam, pode ser necessário aumentar a pressão de descarga do compressor apenas para manter a pressão necessária nos equipamentos de produção.
Isso aumenta o consumo de energia.
Por esse motivo, um secador não deve ser avaliado apenas pelo preço de compra ou pelo ponto de orvalho. Sua queda de pressão na vazão real de operação também deve ser considerada.
Como Reduzir a Queda de Pressão
Algumas boas práticas incluem:
- Selecionar filtros com capacidade de vazão adequada;
- Substituir elementos filtrantes obstruídos no momento correto;
- Utilizar tubulações corretamente dimensionadas;
- Evitar curvas e restrições desnecessárias;
- Selecionar secadores com baixa queda de pressão;
- Evitar operar continuamente acima da vazão nominal;
- Monitorar a pressão diferencial dos filtros;
- Manter trocadores de calor e separadores limpos.
Filtros, secador, tubulações e conexões devem ser avaliados como um único sistema de queda de pressão.
Instalação Correta do Sistema de Secagem de Ar Comprimido
Mesmo um secador corretamente dimensionado pode apresentar baixo desempenho quando instalado de maneira inadequada.
1. Respeite o Sentido do Fluxo
Sempre siga as indicações de INLET e OUTLET fornecidas pelo fabricante.
A instalação invertida pode comprometer separadores, trocadores de calor, filtros e sistemas internos de controle.
2. Garanta Ventilação Adequada
Os secadores por refrigeração rejeitam calor para o ambiente.
Deve haver espaço suficiente ao redor do condensador e das aberturas de ventilação.
Evite instalar o equipamento em:
- Áreas fechadas e mal ventiladas;
- Locais com temperaturas excessivamente altas;
- Próximo à descarga de ar quente do compressor;
- Ambientes com excesso de poeira sem proteção adequada.
3. Instale Drenos de Condensado Eficientes
Os drenos devem ser instalados onde houver possibilidade de acúmulo de condensado, incluindo:
- Pós-resfriador;
- Separador de umidade;
- Reservatório úmido;
- Filtros;
- Secador por refrigeração.
Drenos de perda zero ou controlados eletronicamente podem ajudar a reduzir o desperdício de ar comprimido.
4. Utilize Válvulas de Bypass e Isolamento
Um bypass corretamente projetado permite isolar o secador ou o sistema de filtragem para manutenção sem interromper toda a instalação.
Durante a operação normal, a válvula de bypass deve permanecer fechada.
Caso contrário, ar úmido poderá seguir diretamente para o sistema a jusante.
5. Reserve Espaço para Manutenção
Deve haver espaço suficiente para:
- Substituição dos elementos filtrantes;
- Limpeza do condensador;
- Manutenção dos drenos;
- Inspeção das válvulas;
- Serviços elétricos e de refrigeração;
- Substituição do material adsorvente.
6. Evite Tubulações Subdimensionadas
As tubulações de entrada e saída devem ser dimensionadas de acordo com a vazão real e a velocidade de ar aceitável.
Tubulações muito pequenas podem provocar quedas de pressão desnecessárias.
Manutenção do Sistema de Secagem de Ar Comprimido
A manutenção preventiva deve abranger não apenas o secador, mas também filtros, drenos, reservatórios e tubulações.
Verifique e Substitua os Elementos Filtrantes
Monitore a pressão diferencial dos filtros.
Não espere até que os elementos estejam completamente obstruídos.
Filtros saturados podem aumentar:
- A queda de pressão;
- O consumo de energia do compressor;
- A instabilidade do sistema.
Inspecione os Drenos Automáticos
Um dreno pode apresentar duas falhas principais:
Travado fechado: a água permanece acumulada no sistema.
Travado aberto: ocorre perda contínua de ar comprimido.
Ambas as situações aumentam os custos operacionais.
Limpe o Condensador do Secador por Refrigeração
Poeira e óleo acumulados no condensador reduzem a transferência de calor.
A frequência de limpeza deve ser definida conforme as condições ambientais da instalação.
Limpe os Trocadores de Calor
Trocadores sujos reduzem a eficiência térmica e podem aumentar o ponto de orvalho e o consumo de energia.
Monitore o Ponto de Orvalho
Em aplicações críticas, recomenda-se instalar um sensor de ponto de orvalho após o secador.
O monitoramento de tendências permite detectar problemas antes que água líquida apareça na rede.
Monitore a Queda de Pressão
Meça a pressão antes e depois de:
Pré-Filtro → Secador → Pós-Filtro
Um aumento da pressão diferencial normalmente indica contaminação, vazão excessiva ou necessidade de manutenção.
Faça a Manutenção dos Secadores por Adsorção
Inspecione periodicamente:
- Condição do adsorvente;
- Válvulas de comutação;
- Válvulas de retenção;
- Silenciadores;
- Vazão de purga;
- Sistema de aquecimento, quando aplicável;
- Desempenho do ponto de orvalho.
O adsorvente deve ser substituído quando seu desempenho diminuir ou conforme o intervalo recomendado pelo fabricante.
Inspecione os Reservatórios de Ar
Os reservatórios devem ser inspecionados e mantidos de acordo com as normas aplicáveis para vasos de pressão.
A manutenção deve incluir:
- Drenos de condensado;
- Válvulas de segurança;
- Manômetros;
- Condição estrutural do reservatório.
Perguntas Frequentes (FAQ)
Qual é o layout recomendado para um sistema de secagem de ar comprimido?
Uma configuração comum é:
Compressor → Reservatório → Filtro → Secador → Filtro → Reservatório de Ar Seco → Ponto de Uso
Em uma instalação industrial mais detalhada:
Compressor → Reservatório Úmido → Pré-Filtro → Secador → Pós-Filtro → Reservatório de Ar Seco → Ponto de Uso
O reservatório deve ser instalado antes ou depois do secador?
Ambas as posições podem ser utilizadas.
O reservatório úmido antes do secador ajuda a remover condensado, estabilizar a vazão e reduzir picos de carga.
O reservatório de ar seco depois do secador armazena ar tratado e ajuda a estabilizar a demanda a jusante.
Muitas instalações industriais utilizam ambos.
O filtro deve ser instalado antes ou depois do secador?
Em muitos sistemas, recomenda-se instalar filtros antes e depois do secador.
O pré-filtro protege o secador contra água líquida, partículas e aerossóis de óleo.
O pós-filtro protege os equipamentos a jusante e pode remover partículas como pó do material adsorvente.
Como dimensionar um secador de ar comprimido?
Considere:
- Vazão máxima;
- Temperatura do ar na entrada;
- Pressão de operação;
- Temperatura ambiente;
- Ponto de orvalho necessário;
- Fatores de correção do fabricante;
- Demanda futura.
Não selecione o secador apenas com base na vazão nominal do compressor.
O que acontece quando o secador é subdimensionado?
Um secador subdimensionado pode apresentar:
- Ponto de orvalho elevado;
- Passagem de umidade para a rede;
- Queda de pressão excessiva;
- Baixo desempenho de secagem;
- Maior necessidade de manutenção;
- Redução da vida útil.
Com que frequência o sistema deve passar por manutenção?
A frequência depende de:
- Horas de operação;
- Qualidade do ar;
- Condições ambientais;
- Tecnologia do secador;
- Condição dos filtros;
- Recomendações do fabricante.
Em vez de depender exclusivamente de intervalos fixos, recomenda-se monitorar ponto de orvalho, pressão diferencial dos filtros, funcionamento dos drenos e condição real dos equipamentos.
Conclusão
Um sistema confiável de secagem de ar comprimido deve ser considerado como um sistema completo de tratamento de ar, e não apenas como um secador instalado após o compressor.
A configuração principal a ser lembrada é:
Compressor → Reservatório → Filtro → Secador → Filtro → Reservatório de Ar Seco → Ponto de Uso
O reservatório estabiliza a vazão e auxilia na separação do condensado.
O pré-filtro protege o secador.
O secador controla a umidade e o ponto de orvalho sob pressão.
O pós-filtro protege os equipamentos a jusante.
O reservatório de ar seco armazena o ar tratado e estabiliza a demanda.
O ponto de uso recebe o ar comprimido com a qualidade, pressão, vazão e nível de secagem necessários.
Para garantir uma operação confiável e energeticamente eficiente, é fundamental considerar cuidadosamente o layout do sistema, posicionamento dos filtros, posição dos reservatórios, queda de pressão, dimensionamento do secador, instalação e manutenção.
O melhor sistema de secagem de ar comprimido não é necessariamente aquele com o menor ponto de orvalho ou com o secador de maior capacidade nominal. É aquele capaz de fornecer a qualidade do ar, a vazão, a pressão e o ponto de orvalho exigidos no ponto de uso, com mínima perda de pressão e desempenho confiável a longo prazo.
