A baixa pressão em um gerador de nitrogênio PSA pode comprometer a vazão de nitrogênio, a estabilidade do fornecimento e a continuidade do processo industrial.
No entanto, quando o gerador não atinge a pressão esperada, a causa nem sempre está dentro das torres de adsorção. O problema pode começar no compressor de ar, no reservatório, no secador, nos filtros, na tubulação ou nas válvulas. Também pode estar relacionado ao ciclo PSA, às condições do peneiramento molecular de carbono (CMS) ou a uma demanda de nitrogênio superior à capacidade do sistema.
Neste guia, apresentamos uma sequência prática para diagnosticar um gerador de nitrogênio PSA com pressão baixa, começando pela alimentação de ar comprimido e avançando até as torres de adsorção, controles e pontos de consumo.
Quais são os sinais de baixa pressão em um gerador de nitrogênio PSA?
Os sintomas mais comuns incluem:
- a pressão do ar comprimido na entrada parece normal, mas a torre de adsorção pressuriza lentamente;
- a pressão de nitrogênio na saída não atinge o valor necessário para o processo;
- a pureza do nitrogênio está dentro da especificação, mas a pressão permanece baixa;
- a pressão oscila durante a operação;
- a pressão cai significativamente quando o consumo de nitrogênio aumenta;
- existe uma diferença excessiva entre a pressão na saída do compressor e a pressão na entrada do gerador PSA.

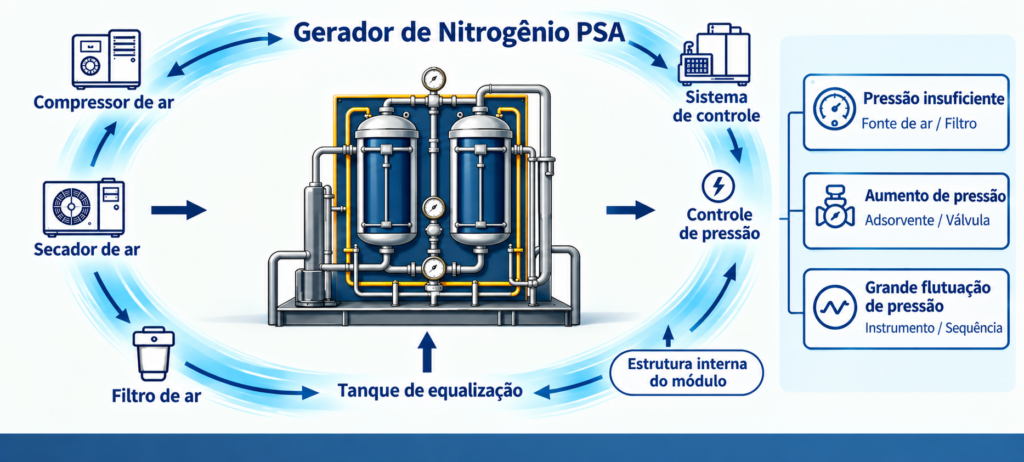

Para localizar a causa com eficiência, recomenda-se seguir esta sequência:
compressor de ar → reservatório e secador → filtros e tubulação → válvulas do PSA → torres de adsorção → sistema de controle → consumo de nitrogênio.
Essa abordagem ajuda a eliminar primeiro as causas externas mais acessíveis antes de desmontar componentes internos do gerador.
1. Verifique o fornecimento de ar comprimido
Um gerador de nitrogênio PSA depende de uma alimentação estável de ar comprimido. Se a pressão ou a vazão disponível for insuficiente, as torres de adsorção podem não atingir as condições necessárias para uma operação normal.
Verifique a pressão na saída do compressor
Meça a pressão diretamente na saída do compressor e compare com a pressão disponível na entrada do gerador de nitrogênio.
Se a pressão fornecida pelo compressor estiver abaixo do valor exigido pelo modelo PSA, verifique:
- operação em carga e alívio do compressor;
- funcionamento da válvula de admissão;
- capacidade real do compressor;
- condição do elemento compressor;
- ajustes do sistema de controle;
- consumo total de ar comprimido da fábrica.
Evite simplesmente aumentar a pressão de descarga do compressor antes de identificar a causa da perda.
Se a pressão na saída do compressor estiver normal, mas cair significativamente antes de chegar ao PSA, o problema pode estar relacionado a filtros obstruídos, perda de carga no secador, tubulação subdimensionada, válvulas parcialmente fechadas ou vazamentos.
Para aprofundar esse diagnóstico, consulte o guia sobre queda de pressão em sistemas de ar comprimido.
Inspecione o reservatório de ar e os drenos
Verifique o reservatório, os drenos manuais e automáticos, conexões, flanges e válvulas.
Um dreno que não fecha corretamente pode liberar ar comprimido continuamente e dificultar a manutenção da pressão do sistema.
Verifique se:
- as válvulas de drenagem fecham completamente;
- os drenos automáticos funcionam corretamente;
- não existem vazamentos nas conexões do reservatório;
- flanges, conexões e acessórios permanecem estanques.
Verifique o secador de ar comprimido
A qualidade e as condições do ar comprimido de alimentação são importantes para a operação de um sistema PSA.
Um secador operando de forma inadequada pode aumentar a perda de carga e permitir que uma quantidade indesejada de umidade avance para os componentes posteriores do sistema.
Verifique:
- condição operacional do secador;
- funcionamento dos drenos de condensado;
- diferença de pressão entre entrada e saída;
- ponto de orvalho, quando monitorado;
- posição de eventuais válvulas de bypass.
Para entender melhor a configuração da preparação do ar, consulte o conteúdo sobre filtros e secadores para sistemas de ar comprimido.
2. Inspecione filtros e tubulações
Se o compressor estiver fornecendo pressão adequada, o próximo passo é descobrir se essa pressão está sendo perdida antes de chegar ao gerador PSA.
Uma das formas mais eficientes de fazer isso é medir a pressão em vários pontos da linha.
Procure vazamentos de ar comprimido
Inspecione principalmente:
- conexões roscadas;
- flanges;
- mangueiras;
- conexões das válvulas;
- pontos de instalação de manômetros;
- entrada e saída do gerador PSA;
- conexões dos reservatórios de ar e nitrogênio.
Quando permitido pelos procedimentos de segurança da instalação, pode-se utilizar um método apropriado de detecção de vazamentos nas conexões acessíveis.
Conexões soltas devem ser corrigidas e vedações danificadas ou desgastadas devem ser substituídas.
Para uma abordagem mais ampla, consulte o guia sobre detecção de vazamentos em sistemas de ar comprimido.
Meça a queda de pressão nos filtros
Um elemento filtrante contaminado pode restringir significativamente a vazão de ar mesmo quando o compressor mantém uma pressão aparentemente normal.
Meça a pressão antes e depois de cada estágio de filtração.
Dependendo da configuração do sistema, podem existir:
- pré-filtro;
- filtro coalescente;
- filtro de alta eficiência;
- filtro de carvão ativado.
Se a diferença de pressão exceder o limite recomendado pelo fabricante do filtro, o elemento deve ser inspecionado e, quando necessário, substituído.
A Lingyu também oferece filtros de precisão para ar comprimido destinados à preparação de ar em aplicações industriais.
Verifique o dimensionamento da tubulação e a posição das válvulas
Uma restrição excessiva ao fluxo também pode ser causada por:
- diâmetro insuficiente da tubulação;
- linha excessivamente longa;
- grande quantidade de curvas e acessórios;
- válvula de esfera parcialmente fechada;
- válvula de retenção travada;
- contaminação interna de válvulas e acessórios.
Confirme se todas as válvulas necessárias estão completamente abertas e se as válvulas de retenção permitem o fluxo normal.
3. Verifique as válvulas do sistema PSA
O processo PSA depende da alternância cíclica entre as torres de adsorção. As válvulas controlam etapas como pressurização, adsorção, despressurização, regeneração e equalização.
Uma válvula com vazamento, travada ou operando no momento incorreto pode impedir que uma das torres alcance a pressão necessária.
Observe o funcionamento das válvulas de comutação
Acompanhe o equipamento durante vários ciclos completos.
Procure sinais como:
- comutação irregular;
- atraso no acionamento;
- descarga contínua de ar;
- ruído anormal de vazamento;
- válvula travada;
- comportamento significativamente diferente entre as torres A e B.
Se uma válvula não estiver fechando de maneira estanque, verifique sede, atuador, vedações e componentes internos conforme as instruções de manutenção do equipamento.
Verifique as válvulas solenoides e o ar de comando
As válvulas pneumáticas precisam de pressão de comando adequada e acionamento correto das solenoides.
Verifique:
- acionamento elétrico das solenoides;
- condição das bobinas;
- linhas pneumáticas de comando;
- pressão do ar de comando;
- funcionamento dos atuadores pneumáticos.
A pressão necessária para o circuito de comando depende da configuração do equipamento e das válvulas instaladas. Portanto, utilize os valores especificados pelo fabricante em vez de aplicar um valor universal.
Inspecione válvulas reguladoras e de descarga
Um regulador defeituoso ou uma válvula de descarga que não fecha completamente pode liberar ar continuamente, dificultando a pressurização.
Observe em qual etapa do ciclo PSA ocorre a queda de pressão. Essa informação pode ajudar a distinguir uma deficiência no fornecimento de ar de uma falha específica de válvula.
4. Verifique as torres de adsorção e o CMS
Depois de verificar compressor, secador, filtros, tubulação e válvulas, a análise pode avançar para a seção de adsorção.
Verifique a estanqueidade das torres
Inspecione:
- flanges das torres;
- conexões de manômetros;
- conexões de instrumentos;
- interfaces entre válvulas e torres;
- juntas e elementos de vedação acessíveis.
Mesmo um vazamento relativamente pequeno pode interferir na pressurização quando se repete em todos os ciclos.
Avalie as condições da peneira molecular de carbono
A peneira molecular de carbono (CMS — Carbon Molecular Sieve) é o principal material adsorvente utilizado em um gerador de nitrogênio PSA.
Desgaste mecânico, contaminação, compactação inadequada, assentamento do leito ou formação de pó podem alterar a distribuição do fluxo e o desempenho das torres.
Possíveis sinais incluem:
- presença de pó de CMS;
- alteração incomum da pressão;
- aumento da resistência ao fluxo;
- operação instável;
- sinais de assentamento do leito adsorvente.
Caso seja encontrada uma quantidade anormal de pó de CMS, não é recomendável simplesmente adicionar novo material sem antes identificar a causa.
Consulte o guia específico sobre pulverização do adsorvente em geradores de nitrogênio PSA: causas, diagnóstico e prevenção.
Verifique a equalização e a regeneração
Uma falha no processo de equalização, uma sequência incorreta de válvulas ou perdas excessivas durante a regeneração podem impedir que a próxima torre inicie seu ciclo nas condições adequadas.
Compare:
- curva de pressão da torre A;
- curva de pressão da torre B;
- estágio de equalização;
- descarga durante a regeneração;
- sequência de acionamento das válvulas.
Os dados devem ser comparados com os parâmetros operacionais especificados para o equipamento.
Não altere arbitrariamente os tempos de adsorção, regeneração ou equalização apenas para tentar elevar a pressão. Alterações no ciclo PSA também podem afetar a pureza do nitrogênio, a recuperação de gás e a vida útil do CMS.
Para compreender melhor esse processo, consulte o conteúdo específico sobre como funciona um gerador de nitrogênio PSA e por que ele utiliza peneira molecular de carbono.
5. Verifique sensores, controles e demanda de nitrogênio
Se os componentes mecânicos estiverem funcionando corretamente, a causa pode estar nos instrumentos, na lógica de controle ou no consumo de nitrogênio.
Verifique o sensor de pressão
Compare o valor indicado pelo transmissor eletrônico com um manômetro de referência ou outro instrumento calibrado.
Se houver uma diferença significativa, verifique a calibração do sensor antes de concluir que o sistema realmente apresenta baixa pressão.
Compare o consumo real com a capacidade do gerador
Os principais parâmetros de um sistema PSA estão relacionados:
pureza do nitrogênio + vazão de nitrogênio + condições do ar comprimido + pressão requerida.
Se os consumidores retirarem nitrogênio mais rapidamente do que o gerador consegue produzir, a pressão do reservatório de nitrogênio cairá.
Por isso, é importante avaliar a demanda durante os períodos de pico.
Verifique:
- capacidade nominal do gerador;
- vazão real de consumo;
- demanda máxima instantânea;
- número de consumidores operando simultaneamente;
- volume do reservatório de nitrogênio;
- duração dos períodos de pico;
- perdas de pressão na rede de distribuição.
Um reservatório de nitrogênio pode ajudar a amortecer picos de curta duração. Entretanto, aumentar apenas o volume do reservatório não resolve uma condição em que a demanda contínua é superior à capacidade do gerador.
Quando for necessário reavaliar o dimensionamento do sistema, consulte o guia de seleção de geradores de nitrogênio PSA.
Verifique a lógica de controle do PLC
Problemas de configuração ou controle podem provocar:
- sequência incorreta das válvulas;
- tempos inadequados de adsorção;
- regeneração incompleta;
- equalização de pressão incorreta;
- comutação prematura entre as torres.
Compare a sequência real de operação com os parâmetros aprovados para o equipamento.
Alterações nos tempos do ciclo PSA devem ser feitas somente por profissionais qualificados, considerando seus efeitos sobre pureza, vazão, regeneração e vida útil do adsorvente.
Diagnóstico rápido de baixa pressão em geradores PSA
| Sintoma | Possível causa | O que verificar |
|---|---|---|
| Pressão baixa na entrada do PSA | Alimentação insuficiente de ar comprimido | Compressor, reservatório e secador |
| Compressor com pressão normal, mas entrada do PSA com pressão baixa | Perda de pressão no sistema | Filtros, tubulação, válvulas e vazamentos |
| Torre pressuriza lentamente | Restrição de fluxo ou vazamento | Filtros, válvulas de comutação e retenção |
| Torres A e B apresentam comportamento diferente | Problema em válvula ou em uma das torres | Sequência de válvulas, vedações e estanqueidade |
| Pressão oscila durante a comutação | Problema de comutação ou equalização | Válvulas pneumáticas, PLC e equalização |
| Pressão cai quando o consumo aumenta | Demanda superior à capacidade disponível | Vazão real, reservatório e capacidade do PSA |
| Display indica baixa pressão, mas manômetro indica valor normal | Erro de medição | Sensor de pressão e calibração |
| Pressão instável acompanhada de pó de CMS | Problema no adsorvente ou elementos internos | CMS e componentes de retenção |
Sequência rápida para encontrar a causa
Quando o gerador de nitrogênio PSA não consegue manter a pressão necessária:
- Meça a pressão na saída do compressor.
- Meça a pressão diretamente na entrada do PSA.
- Compare a pressão antes e depois do secador e dos filtros.
- Inspecione a rede de ar comprimido em busca de vazamentos.
- Observe as duas torres durante vários ciclos completos.
- Verifique as válvulas pneumáticas e solenoides.
- Compare o consumo real de nitrogênio com a capacidade do gerador.
- Somente depois de eliminar as causas externas, investigue o CMS e os componentes internos das torres.
Esse procedimento ajuda a localizar a perda de pressão por meio de medições reais, reduzindo intervenções desnecessárias no equipamento.
Como prevenir problemas de baixa pressão
A manutenção preventiva do sistema deve incluir:
- inspeção periódica dos drenos de condensado;
- manutenção adequada do secador de ar;
- monitoramento da queda de pressão nos filtros;
- substituição dos elementos filtrantes de acordo com sua condição e recomendações do fabricante;
- inspeção periódica de vazamentos nas redes de ar e nitrogênio;
- verificação de válvulas pneumáticas e vedações;
- acompanhamento da tendência de pressão nas duas torres;
- proteção do CMS contra óleo, umidade e partículas;
- operação dentro da capacidade de projeto do gerador;
- investigação da causa sempre que houver formação anormal de pó de CMS.
A qualidade do ar comprimido é especialmente importante, pois óleo, umidade e contaminantes podem afetar filtros, válvulas, instrumentos e o próprio material adsorvente.
Perguntas frequentes sobre baixa pressão em geradores de nitrogênio PSA
Por que o gerador PSA apresenta baixa pressão mesmo com o compressor funcionando normalmente?
Pode existir uma perda de pressão entre o compressor e o gerador. Verifique filtros obstruídos, perda de carga no secador, dimensionamento da tubulação, válvulas parcialmente fechadas, válvulas de retenção e vazamentos.
Um filtro sujo pode causar baixa pressão no gerador de nitrogênio?
Sim. Um elemento filtrante obstruído aumenta a resistência ao fluxo e reduz a quantidade de ar disponível para o PSA. Meça a diferença de pressão antes e depois do filtro e compare com o limite recomendado pelo fabricante.
Um problema no CMS pode causar baixa pressão?
Degradação, pulverização, contaminação ou assentamento inadequado do CMS podem afetar a distribuição do fluxo e o desempenho da torre. Entretanto, compressor, secador, filtros, tubulação e válvulas devem ser verificados antes de abrir a torre de adsorção.
Por que a pressão do nitrogênio cai quando o consumo aumenta?
Uma possibilidade é que a demanda instantânea esteja acima da capacidade disponível do sistema. Verifique a vazão de pico, o volume do reservatório, as perdas da rede de distribuição e a capacidade efetiva do PSA.
Devo aumentar a pressão do compressor quando a pressão do nitrogênio está baixa?
Não antes de identificar a causa. Se o problema for um filtro obstruído, vazamento, restrição de tubulação, válvula defeituosa ou capacidade insuficiente, elevar a pressão do compressor pode aumentar o consumo de energia sem eliminar a causa do problema.
Conclusão
Baixa pressão em um gerador de nitrogênio PSA não significa automaticamente que as torres de adsorção ou o CMS estejam danificados.
Uma investigação eficiente deve seguir uma sequência lógica:
compressor → reservatório e secador → filtros e tubulação → válvulas PSA → torres de adsorção → sistema de controle → consumo de nitrogênio.
Ao medir a pressão em diferentes pontos do sistema, é possível identificar se o problema está relacionado à alimentação insuficiente de ar, queda de pressão, filtros obstruídos, vazamentos, válvulas, controles ou demanda superior à capacidade instalada.
A manutenção adequada da preparação do ar comprimido, o monitoramento de filtros e válvulas, a proteção do CMS contra contaminantes e o dimensionamento correto da capacidade contribuem para uma operação mais estável e confiável do sistema PSA.
