Um sistema confiável de ar comprimido depende de muito mais do que simplesmente selecionar um compressor com vazão suficiente.
O compressor determina quanto ar comprimido é produzido e em qual pressão, enquanto o sistema de tratamento de ar determina se esse ar chega aos equipamentos de produção com os níveis necessários de umidade, óleo, partículas, pressão e vazão.
Por isso, para muitas plantas industriais, o compressor e o secador de ar devem ser projetados como partes do mesmo sistema de ar comprimido.
Um compressor corretamente dimensionado combinado com um secador inadequado ainda pode resultar em ponto de orvalho elevado, queda excessiva de pressão, operação instável ou consumo desnecessário de energia.
Da mesma forma, um secador eficiente não consegue compensar um compressor subdimensionado, temperatura excessiva de entrada ou condições instáveis a montante.
O objetivo não é simplesmente comprar um compressor e um secador de ar.
O objetivo é fornecer:
A vazão de ar necessária → na pressão e ponto de orvalho necessários → com níveis aceitáveis de contaminação → a um custo operacional total adequado.
O que faz um compressor de ar?
Um compressor de ar capta o ar ambiente e o comprime para uma pressão mais elevada destinada ao uso industrial.
O ar comprimido pode alimentar:
- Ferramentas pneumáticas
- Atuadores
- Válvulas
- Instrumentação
- Equipamentos de automação
- Máquinas de produção
- Diversos processos industriais
No entanto, o ar ambiente naturalmente contém vapor de água e contaminantes sólidos.
Dependendo do compressor e do ambiente de admissão, óleo também pode entrar no sistema de ar comprimido.
A compressão aumenta a quantidade de água contida por unidade de volume.
Quando o ar comprimido posteriormente esfria, parte dessa umidade pode se transformar em água líquida.
Isso significa que gerar pressão é apenas a primeira etapa.
O ar comprimido precisa então ser tratado de acordo com os requisitos da aplicação a jusante.
O que faz um secador de ar?
Um secador de ar remove a umidade do ar comprimido para atingir um ponto de orvalho sob pressão definido.
O ponto de orvalho necessário depende da aplicação, do ambiente de instalação, da rede de distribuição e do risco de condensação ou congelamento.
As duas principais tecnologias industriais de secagem são:
- Secagem por refrigeração
- Secagem por adsorção com dessecante
Secadores de ar por refrigeração
Um secador de ar por refrigeração resfria o ar comprimido para que o vapor de água se condense e possa ser separado da corrente de ar.
Os sistemas e configurações de projeto da Lingyu podem fornecer pontos de orvalho sob pressão em torno de 2–10 °C, dependendo do equipamento e das condições operacionais.
A secagem por refrigeração é normalmente adequada quando um controle moderado de umidade é suficiente e o sistema de ar comprimido não exige um ponto de orvalho muito baixo.
Secadores de ar por adsorção
Um secador de ar por adsorção remove vapor de água através do processo de adsorção.
Dependendo do método de regeneração e do modelo específico, a linha de secadores por adsorção da Lingyu inclui configurações com pontos de orvalho sob pressão como −20 °C, −40 °C e valores inferiores em determinadas séries.
Por exemplo, a série CH sem aquecimento possui faixa de ponto de orvalho de saída entre −50 °C e −20 °C.
Esses secadores são adequados quando a aplicação exige ar comprimido significativamente mais seco.
O secador correto deve, portanto, ser escolhido de acordo com o ponto de orvalho necessário, e não pela ideia de que uma tecnologia é sempre superior à outra.
Por que compressor e secador precisam ser compatibilizados
O desempenho do secador depende diretamente do que o compressor e o sistema a montante enviam para ele.
As variáveis importantes incluem:
- Vazão real de ar
- Pressão de entrada
- Temperatura de entrada
- Carga de umidade
- Perfil operacional do compressor
- Contaminação por óleo e partículas
- Variações de demanda
Se as condições reais de operação ultrapassarem a base de projeto do secador, ele pode deixar de atingir o desempenho especificado.
Por exemplo, aumentar a temperatura de entrada pode elevar a carga de umidade que chega ao secador.
Uma vazão significativamente acima da capacidade nominal também pode reduzir o desempenho de secagem ou aumentar a perda de pressão.
Por isso, o compressor não deve ser selecionado separadamente do equipamento de tratamento a jusante.
Para uma discussão mais detalhada sobre configuração do sistema, consulte o guia de instalação de compressor e secador de ar.

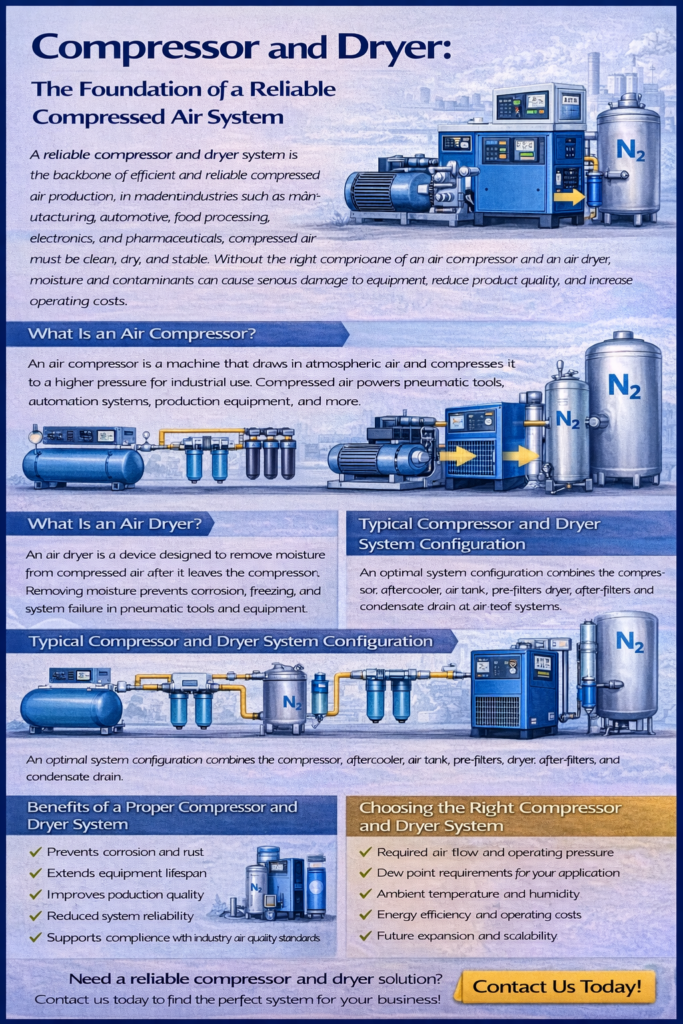

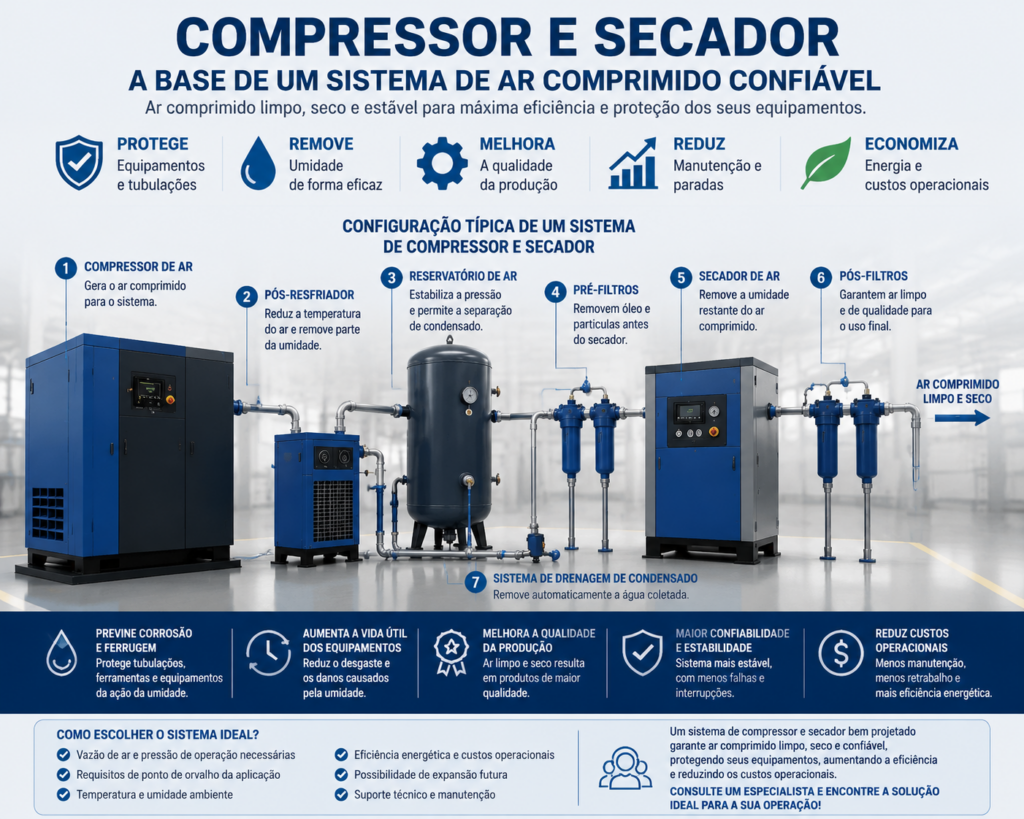

Um sistema típico de tratamento de ar comprimido
Um sistema industrial prático de tratamento de ar comprimido pode incluir:
Compressor → pós-resfriamento/separação → reservatório → filtragem → secador → filtragem/armazenamento a jusante → distribuição
A disposição exata depende:
- Da qualidade de ar necessária
- Da tecnologia do secador
- Da configuração do compressor
- Do perfil de demanda
- Das condições da planta
Nem toda instalação precisa exatamente dos mesmos componentes na mesma ordem.
O ponto importante é que cada etapa deve preparar adequadamente o ar comprimido para a próxima etapa, mantendo a pressão e a qualidade necessárias no ponto de uso.
O pós-resfriador e o separador de água
O ar comprimido que sai de um compressor pode apresentar temperatura elevada.
Resfriar esse ar permite que uma parte significativa do vapor de água se condense em líquido antes que o ar alcance o secador.
Um separador e um dreno podem então remover essa água acumulada.
Isso é especialmente importante para secadores por adsorção, que são destinados principalmente à remoção de vapor de água e não à absorção de grandes quantidades de água líquida de entrada.
Um resfriamento e uma separação eficientes podem, portanto, reduzir significativamente a carga de umidade sobre os equipamentos de tratamento a jusante.
Por que um reservatório de ar pode ajudar
Um reservatório de ar fornece volume de armazenamento e pode ajudar a estabilizar a pressão e as variações de demanda de curta duração.
Dependendo da disposição do sistema, ele também pode fornecer um local onde o condensado formado após o resfriamento possa se acumular e ser drenado.
No entanto, um reservatório não substitui um secador porque não consegue estabelecer um ponto de orvalho sob pressão controlado.
Da mesma forma, um secador não substitui a capacidade de armazenamento do reservatório porque remover umidade não fornece armazenamento significativo para picos curtos de demanda.
Para mais detalhes sobre essa relação, consulte o conteúdo sobre se reservatório de ar e secador precisam ser usados juntos.
A filtragem é diferente da secagem
Outro erro comum de projeto é assumir que o secador remove todos os contaminantes do ar comprimido.
Ele não remove.
Umidade, óleo e partículas exigem mecanismos de tratamento diferentes.
Filtragem, separação, secagem por refrigeração e secagem por adsorção desempenham funções diferentes dentro do sistema completo de tratamento de ar comprimido.
A filtragem a montante pode ajudar a proteger os secadores contra óleo e partículas, enquanto a filtragem a jusante pode ser utilizada para atender à especificação necessária de qualidade do ar.
Um filtro de precisão para ar comprimido pode, portanto, fazer parte do conjunto completo de tratamento, e não substituir o secador.
Escolha o ponto de orvalho correto do secador
O ponto de orvalho correto deve ser definido pelo requisito do processo a jusante.
Não escolha automaticamente o menor valor possível.
Um sistema projetado para um ponto de orvalho muito inferior ao necessário pode aumentar o custo inicial, a demanda de regeneração ou o consumo total de energia.
Por outro lado, selecionar um secador por refrigeração quando a rede ou o processo realmente exige ar muito seco pode causar problemas de condensação ou processo.
A primeira pergunta deve ser:
Qual ponto de orvalho sob pressão precisa ser mantido nas condições reais de operação?
Somente depois dessa definição a tecnologia do secador deve ser selecionada.
A vazão do compressor e a capacidade do secador devem combinar
A capacidade do secador deve ser avaliada de acordo com o ar que ele realmente irá processar.
Isso significa olhar além da vazão nominal do compressor.
O projetista deve considerar:
- Demanda normal
- Demanda de pico
- Sequenciamento dos compressores
- Expansão futura
- Pressão operacional
- Temperatura de entrada
- Fatores de correção do secador
Um secador dimensionado no limite em condições ideais pode se tornar subdimensionado quando a planta operar com temperatura mais elevada, pressão diferente ou maior vazão.
As capacidades do compressor e do secador devem, portanto, ser comparadas nas mesmas condições reais de operação.
A perda de pressão faz parte da seleção do sistema
O compressor pode produzir pressão suficiente enquanto a linha de produção ainda recebe pressão insuficiente.
Todos os componentes entre o compressor e o ponto de uso podem contribuir para perda de pressão, incluindo:
- Filtros
- Secadores
- Separadores
- Reservatórios
- Válvulas
- Tubulações
- Conexões
Uma queda excessiva de pressão pode levar os operadores a aumentar desnecessariamente a pressão de descarga do compressor, aumentando o consumo de energia sem corrigir a restrição real.
O sistema deve, portanto, ser projetado considerando a pressão necessária no ponto de uso, e não apenas a pressão de descarga do compressor.
A temperatura de entrada pode alterar o desempenho do secador
Os secadores são classificados para determinadas condições de entrada.
Por exemplo, o secador regenerativo aquecido por soprador de baixa purga HRB-E da Lingyu possui temperatura nominal de entrada de 10–30 °C, temperatura máxima de entrada ≤40 °C e pressão nominal de entrada de 0,7 MPa dentro da faixa operacional de 0,6–1,0 MPa.
Outras tecnologias de secagem possuem diferentes requisitos de temperatura de entrada.
Secadores por calor de compressão, por exemplo, são projetados especificamente considerando ar de descarga do compressor em alta temperatura.
Por isso, afirmações genéricas como “todos os secadores precisam de ar frio na entrada” não são corretas.
O secador deve ser compatibilizado tanto com o tipo de compressor quanto com a arquitetura do sistema.
A secagem combinada pode ser útil para pontos de orvalho menores
Quando uma planta precisa de um ponto de orvalho mais baixo e também deseja reduzir a carga de umidade sobre a etapa de adsorção, uma configuração combinada pode ser adequada.
O projeto de secador combinado da Lingyu utiliza primeiro a secagem por refrigeração para remover uma quantidade significativa de umidade.
Depois, o ar passa por filtragem de remoção de óleo antes de entrar na etapa de adsorção para uma secagem mais profunda.
Essa configuração reduz a carga de umidade sobre o sistema de adsorção, diminui o consumo de ar de regeneração e pode ajudar a prolongar a vida útil do dessecante.
A configuração de secador combinado DH da Lingyu fornece ponto de orvalho sob pressão de saída ≤−40 °C.
Isso demonstra por que a arquitetura do sistema pode ser tão importante quanto o próprio secador.
A eficiência energética é uma questão do sistema completo
Um “secador de alta eficiência” não torna automaticamente todo o sistema de ar comprimido eficiente.
O desempenho energético total depende de:
- Eficiência do compressor
- Pressão de descarga
- Perda de pressão do sistema
- Consumo de ar de regeneração
- Consumo elétrico do secador
- Vazamentos de ar
- Perfil de demanda
- Estratégia de controle
Diferentes tecnologias de regeneração por adsorção também podem apresentar consumos muito diferentes de ar comprimido.
Por exemplo, a configuração HRB-E de baixa purga utiliza 2–3% de ar de regeneração, enquanto a configuração HOC-Z utiliza 0% de ar de regeneração sob suas condições especificadas.
No entanto, o menor percentual de purga não é automaticamente a melhor solução.
Potência elétrica, calor disponível do compressor, recursos de resfriamento, horas de operação, perfil de carga, manutenção e custo inicial também devem ser considerados.
A solução mais eficiente é aquela que fornece a qualidade de ar e a confiabilidade necessárias com custo operacional total adequado.
A confiabilidade depende de toda a linha de tratamento
Quando a qualidade do ar comprimido se deteriora, o secador costuma ser o primeiro componente responsabilizado.
Porém, ponto de orvalho elevado ou desempenho instável podem ter origem em outras partes do sistema.
Possíveis causas incluem:
- Pós-resfriamento inadequado
- Falha de separadores ou drenos
- Filtros obstruídos
- Temperatura excessiva de entrada
- Aumento da vazão da planta
- Pressão instável do compressor
- Vazamentos de ar
- Regeneração inadequada
- Dimensionamento incorreto do secador
O diagnóstico deve, portanto, seguir todo o caminho do ar antes de substituir componentes do secador.
Para problemas recorrentes de ponto de orvalho elevado, consulte o guia de diagnóstico de secador por adsorção com alto ponto de orvalho.
Como selecionar compressor e secador como um único sistema
Antes da seleção do equipamento, defina:
- Vazão necessária no ponto de uso
- Demanda normal e de pico
- Pressão necessária no ponto de uso
- Ponto de orvalho desejado
- Limites necessários de óleo e partículas
- Temperatura de descarga do compressor
- Condições ambientais reais
- Horas de operação e perfil de carga
- Recursos de resfriamento disponíveis
- Requisitos de reservatório e armazenamento
- Limite permitido de queda de pressão
- Necessidade de redundância
- Crescimento futuro de capacidade
Depois, selecione compressor, resfriamento e separação, reservatório, filtragem, secador e distribuição de acordo com esses requisitos.
Se a tecnologia do secador ainda não tiver sido definida, o guia de seleção de secadores de ar comprimido é o próximo passo adequado.
Conclusão
Um compressor e um secador não devem ser tratados como dois equipamentos independentes.
O compressor estabelece a capacidade disponível e a pressão do ar comprimido, enquanto o secador e os equipamentos associados de tratamento determinam se esse ar chega ao processo com os níveis necessários de umidade e contaminação.
Um sistema confiável de ar comprimido precisa equilibrar:
Vazão → pressão → temperatura → carga de umidade → ponto de orvalho → filtragem → armazenamento → queda de pressão → consumo de energia → confiabilidade
Quando essas variáveis são avaliadas em conjunto, o resultado é um sistema de ar comprimido melhor dimensionado para as necessidades reais da produção e mais fácil de operar de forma confiável a longo prazo.
