A umidade é um dos principais contaminantes que precisam ser controlados em um sistema industrial de ar comprimido.
O ar ambiente contém naturalmente vapor de água. Quando o ar é comprimido e posteriormente resfriado, o excesso de umidade pode condensar em água líquida. Se essa umidade não for controlada adequadamente, ela pode contribuir para corrosão das tubulações, problemas nos sistemas de controle, congelamento, danos aos equipamentos e redução da qualidade do produto.
Portanto, tanto a água líquida quanto o vapor de água devem ser considerados no projeto de um sistema de purificação de ar comprimido.
Para processos que exigem um ponto de orvalho sob pressão substancialmente mais baixo do que a secagem convencional por refrigeração pode fornecer, um sistema de secador de ar por adsorção é uma solução importante.
Também conhecida como secagem por adsorção, essa tecnologia utiliza dessecante para adsorver o vapor de água do ar comprimido e pode fornecer pontos de orvalho sob pressão como −20 °C ou −40 °C, dependendo do tipo e da configuração do secador.
Para uma visão mais ampla das tecnologias disponíveis, os usuários podem consultar a categoria de secadores de ar por adsorção da Lingyu.
O que é um sistema de secador de ar por adsorção?
Um sistema de secador de ar por adsorção remove vapor de água do ar comprimido por meio de adsorção.
O ar comprimido passa por um vaso contendo material adsorvente. As moléculas de água aderem à superfície do dessecante, enquanto o ar comprimido seco continua a jusante.
Depois que o dessecante acumula umidade suficiente, ele precisa ser regenerado para que sua capacidade de adsorção seja restaurada.
Os sistemas de secagem por adsorção da Lingyu utilizam materiais como alumina ativada e peneira molecular de alto desempenho, dependendo da série do produto. Por exemplo, o secador de ar regenerativo sem aquecimento Série HH utiliza alumina ativada em conjunto com peneira molecular de alto desempenho e fornece ponto de orvalho sob pressão na saída de ≤−40 °C nas condições operacionais especificadas.
Isso torna a secagem por adsorção particularmente relevante quando um processo precisa de ar comprimido substancialmente mais seco do que um secador por refrigeração padrão normalmente consegue fornecer.

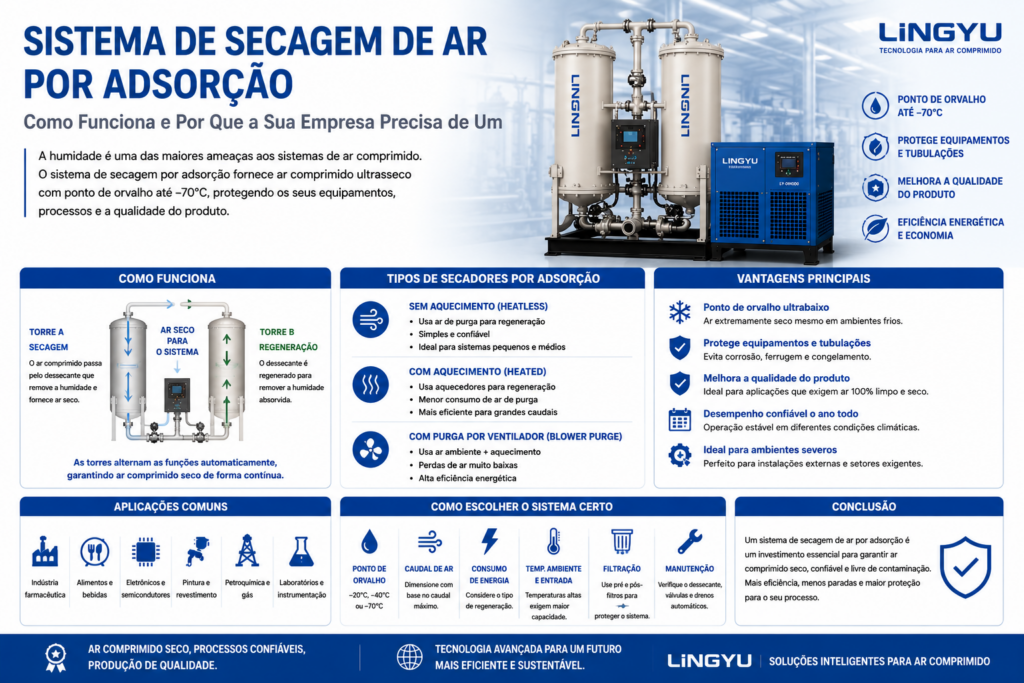

Como funciona um sistema de secador de ar por adsorção
Muitos secadores industriais por adsorção utilizam dois vasos para que a secagem e a regeneração possam ocorrer alternadamente.
Torre A: adsorção
O ar comprimido úmido entra na torre de adsorção ativa.
À medida que o ar passa pelo leito dessecante, o vapor de água é adsorvido na superfície do material. O ar comprimido tratado sai então do secador no ponto de orvalho sob pressão especificado.
Torre B: regeneração
Enquanto a Torre A adsorve umidade, a Torre B passa por regeneração.
A umidade anteriormente capturada pelo dessecante é liberada e removida do vaso.
Depois que a regeneração é concluída e as condições operacionais necessárias são restabelecidas, os dois vasos trocam de função.
Esse arranjo alternado permite que o secador mantenha um fornecimento contínuo de ar comprimido seco.
Para uma explicação mais detalhada, os usuários podem consultar o guia de operação de secadores dessecantes de duas torres.
Como o dessecante é regenerado?
A principal diferença entre as tecnologias de secadores dessecantes está na forma como o adsorvente é regenerado.
Alguns sistemas utilizam ar comprimido seco. Outros utilizam aquecedores externos, ar ambiente fornecido por soprador, calor recuperado do ar de descarga do compressor em alta temperatura ou uma combinação desses métodos.
O método de regeneração influencia fortemente o consumo de ar de purga, o consumo elétrico, a complexidade do equipamento e o custo total ao longo do ciclo de vida.
A linha de secadores por adsorção da Lingyu inclui regeneração sem aquecimento, regeneração com purga aquecida, secagem modular sem aquecimento, regeneração aquecida por soprador, regeneração aquecida por soprador com zero purga e regeneração por calor de compressão.
Tipos de sistemas de secadores de ar por adsorção
Secadores dessecantes sem aquecimento
Um secador regenerativo sem aquecimento utiliza parte do ar seco produzido para regenerar o dessecante saturado.
O processo é baseado em Adsorção por Variação de Pressão. A redução da pressão e da pressão parcial do vapor de água na torre de regeneração permite que a umidade adsorvida seja liberada, enquanto o ar seco de purga transporta essa umidade para fora do sistema.
As vantagens da regeneração sem aquecimento incluem construção relativamente simples e operação direta.
No entanto, o ar de purga representa um custo operacional em ar comprimido.
O secador de ar regenerativo sem aquecimento Série HH da Lingyu é especificado com consumo médio de ar de purga de 8–14% e ponto de orvalho sob pressão na saída de ≤−40 °C.
Os usuários que estiverem avaliando essa tecnologia podem consultar as soluções de secagem de ar da Lingyu.
Secadores dessecantes com purga aquecida
Um secador regenerativo aquecido utiliza uma fonte externa de calor para fornecer a energia necessária para a dessorção da umidade do dessecante.
Uma parte do ar seco produzido ainda é utilizada como gás de transporte durante a regeneração, mas a adição de calor reduz a necessidade de ar de purga em comparação com a regeneração convencional sem aquecimento.
O secador de ar regenerativo dessecante com purga aquecida Série CH funciona com base no princípio de Adsorção por Variação de Temperatura. Sua sequência de regeneração inclui dessorção aquecida seguida de uma etapa de resfriamento antes que o dessecante retorne ao serviço normal de adsorção.
A configuração aplicável com purga aquecida é especificada com consumo médio de ar de purga de 4–8% e ponto de orvalho sob pressão na saída de ≤−40 °C.
Uma opção de produto relevante é o secador de ar por adsorção com regeneração aquecida.
Secadores dessecantes aquecidos por soprador
Um secador aquecido por soprador reduz ainda mais a dependência de ar comprimido produzido.
Durante a regeneração, um soprador independente aspira ar ambiente para dentro do sistema. Um aquecedor eleva sua temperatura, e o ar aquecido passa pelo vaso de regeneração para dessorver a umidade do dessecante.
O secador regenerativo por adsorção aquecido por soprador de baixa purga Série HRB-E da Lingyu utiliza apenas uma pequena quantidade de ar seco produzido durante o resfriamento.
Suas condições técnicas de operação especificam:
- Consumo de ar de regeneração: 2–3%
- Ponto de orvalho sob pressão na saída: −20 °C / −40 °C opcional
- Pressão nominal de entrada: 0,7 MPa
- Faixa de pressão operacional: 0,6–1,0 MPa
- Temperatura nominal de entrada: 10–30 °C
- Temperatura máxima de entrada: ≤40 °C
Instalações com demanda maior ou contínua de ar comprimido podem, portanto, avaliar um secador de ar por adsorção com regeneração aquecida por soprador quando a redução das perdas por purga for um objetivo operacional importante.
Secadores aquecidos por soprador com zero purga
Os projetos com zero purga levam esse conceito adiante.
Na configuração HRB-Z aquecida por soprador com zero purga da Lingyu, o ar ambiente é aquecido durante a etapa de regeneração. Durante o resfriamento, o ar circula pelo intercooler e pela torre de regeneração em um circuito fechado, em vez de consumir ar seco produzido.
A especificação operacional da HRB-Z indica consumo de ar de regeneração de aproximadamente 0%, com opções de ponto de orvalho sob pressão de −20 °C ou −40 °C.
Um secador por adsorção aquecido por soprador com zero purga pode, portanto, ser relevante para instalações de grande porte nas quais as perdas de ar comprimido representem um custo significativo ao longo do ciclo de vida.
O benefício econômico real ainda deve ser calculado de acordo com vazão, horas de operação, consumo de energia elétrica, perfil de carga e ponto de orvalho sob pressão necessário.
Secadores dessecantes modulares
Os secadores modulares por adsorção oferecem outra configuração para aplicações nas quais o espaço de instalação e a escalabilidade são importantes.
O secador modular por adsorção Série M da Lingyu abrange várias capacidades de vazão e fornece ponto de orvalho sob pressão na saída de ≤−20 °C, com −40 °C disponível como opção.
A configuração de dessecante utiliza alumina ativada em conjunto com peneira molecular de alto desempenho.
Para aplicações em que esse projeto seja adequado, os usuários podem consultar as soluções de secagem por adsorção disponíveis.
Secadores dessecantes por calor de compressão
Grandes sistemas de ar comprimido também podem utilizar o calor já disponível no ar de descarga do compressor em alta temperatura.
Um secador por calor de compressão utiliza essa energia térmica para regenerar o dessecante, em vez de depender inteiramente de um aquecedor externo de regeneração ou de grandes quantidades de ar comprimido de purga.
A configuração HOC-E da Lingyu foi projetada para ar comprimido em alta temperatura, com temperatura nominal de entrada de 120 °C, faixa permitida de temperatura de entrada de 110–180 °C, consumo de ar de regeneração de ≤3% e opções de ponto de orvalho sob pressão na saída de −20 °C / −40 °C.
A configuração HOC-Z com zero purga utiliza as mesmas condições nominais e permitidas de temperatura de entrada, com consumo de ar de regeneração especificado em 0%.
A tecnologia por calor de compressão é particularmente relevante quando a estação de compressores e o sistema de secagem podem ser avaliados em conjunto como um sistema integrado.
Por que utilizar um secador de ar por adsorção?
A principal razão para selecionar a secagem por adsorção é a necessidade de um baixo ponto de orvalho sob pressão.
Um secador de ar por refrigeração é adequado para muitas aplicações industriais gerais, mas alguns processos exigem que a umidade permaneça controlada mesmo quando as temperaturas do ar a jusante se tornam muito mais baixas.
Nessas aplicações, a secagem por adsorção fornece uma remoção mais profunda do vapor de água.
Outros benefícios potenciais incluem menor risco de condensação em seções de baixa temperatura da rede de ar comprimido, melhor proteção de equipamentos sensíveis à umidade e qualidade de ar mais consistente para processos industriais críticos.
No entanto, um secador dessecante não deve ser especificado automaticamente sempre que se desejar “melhor qualidade do ar”.
Pontos de orvalho sob pressão mais baixos geralmente exigem energia adicional para regeneração, ar de purga, maior complexidade do equipamento ou uma combinação desses fatores. Portanto, o ponto de orvalho-alvo deve ser definido com base no requisito real do processo.
Para usuários que estejam comparando as duas principais tecnologias de secagem, a comparação entre secadores de ar por refrigeração e por adsorção oferece um ponto de referência específico.
Ponto de orvalho sob pressão: −20 °C ou −40 °C?
O ponto de orvalho sob pressão necessário deve ser definido antes da seleção do secador.
Várias configurações de secadores por adsorção da Lingyu oferecem opções de ponto de orvalho de −20 °C e −40 °C.
Por exemplo, o sistema HRB-E aquecido por soprador oferece −20 °C / −40 °C como opções, enquanto o secador modular Série M fornece ≤−20 °C, com −40 °C disponível como opção.
Outras configurações, incluindo o secador HH sem aquecimento e os secadores CH aplicáveis com purga aquecida, podem fornecer ≤−40 °C.
Portanto, um ponto de orvalho sob pressão genérico de −70 °C não deve ser tratado como especificação padrão para os secadores dessecantes da Lingyu sem confirmação para um sistema personalizado específico.
Selecionar −40 °C quando −20 °C é suficiente também pode aumentar desnecessariamente o custo ao longo do ciclo de vida.
A filtragem faz parte do sistema de secagem
Um secador dessecante não deve ser considerado separadamente da filtragem.
O ar comprimido pode conter umidade, óleo e partículas sólidas. Os secadores por adsorção também podem introduzir poeira do dessecante caso sejam geradas partículas devido ao desgaste do adsorvente.
A filtragem a montante ajuda a proteger o leito de adsorção contra contaminação por óleo e partículas, enquanto a filtragem a jusante pode capturar poeira do dessecante e outras partículas antes que o ar comprimido chegue ao processo final.
Um filtro de precisão para ar comprimido pode, portanto, constituir uma parte importante do sistema geral de tratamento.
Em uma configuração combinada de secagem por refrigeração e adsorção, um filtro para remoção de óleo pode ser instalado antes da etapa de adsorção, enquanto um filtro de partículas de alta eficiência a jusante pode remover partículas residuais ou poeira do dessecante.
A configuração exata de filtragem deve ser selecionada de acordo com a qualidade final de ar necessária.
Aplicações comuns
Os secadores dessecantes são mais relevantes quando o ponto de orvalho sob pressão necessário é inferior ao que a secagem convencional por refrigeração consegue fornecer de forma prática.
Na fabricação de eletrônicos e de precisão, o controle da umidade pode ser importante para equipamentos e processos de produção sensíveis.
Na fabricação farmacêutica e biofarmacêutica, o tratamento do ar comprimido deve ser projetado de acordo com os requisitos reais de qualidade de ar do processo.
No processamento petroquímico e químico, o ar comprimido seco pode ser necessário para instrumentação, automação e aplicações de suporte ao processo.
Secadores por adsorção de baixo ponto de orvalho também são utilizados na fabricação de semicondutores, armazenamento de energia e produção fotovoltaica, metalurgia, processamento de alimentos, fabricação para novas energias e outros setores industriais.
O ponto de orvalho sob pressão e o nível de filtragem corretos devem sempre ser determinados pelo processo específico, e não apenas pelo nome do setor.
Como escolher o sistema de secador de ar por adsorção correto
A seleção deve começar pelos requisitos do processo, e não pelo modelo do secador.
Os fatores importantes incluem:
- Ponto de orvalho sob pressão necessário: determine se −20 °C ou −40 °C é realmente necessário.
- Vazão máxima: dimensione o secador de acordo com a vazão de pico realista e as condições operacionais.
- Pressão operacional: a capacidade real do secador depende da pressão, além da vazão nominal.
- Temperatura de entrada: temperaturas de entrada mais elevadas podem aumentar a carga de umidade que entra no sistema de adsorção.
- Método de regeneração: compare sistemas sem aquecimento, com purga aquecida, aquecidos por soprador, com zero purga e HOC de acordo com o custo ao longo do ciclo de vida.
- Consumo de ar de purga: a perda de ar comprimido pode representar um custo energético significativo em grandes sistemas.
- Queda de pressão: restrição excessiva aumenta a energia necessária para manter a pressão a jusante.
- Filtragem: proteja o dessecante a montante e controle a contaminação por partículas a jusante.
- Controles: grandes sistemas podem se beneficiar de modos de operação baseados em tempo, ponto de orvalho, controle remoto ou inteligente.
- Manutenção: avalie a confiabilidade das válvulas, condição do dessecante, filtros, aquecedores, sopradores, silenciadores e outros componentes de regeneração.
Para considerações adicionais de dimensionamento, os compradores podem consultar as informações de seleção disponíveis na seção de aplicações industriais da Lingyu.
Consumo de energia e custo ao longo do ciclo de vida
O menor preço de compra não necessariamente resulta no menor custo operacional.
Um secador sem aquecimento possui um sistema de regeneração relativamente simples, mas consome mais ar comprimido seco para regeneração. A Série HH da Lingyu especifica consumo médio de ar de purga de 8–14%.
Uma configuração CH com purga aquecida reduz o consumo médio de ar de purga para 4–8%.
O sistema HRB-E aquecido por soprador de baixa purga reduz ainda mais o consumo de ar de regeneração para 2–3%, enquanto a configuração HRB-Z aquecida por soprador com zero purga é especificada em aproximadamente 0%.
Esses valores demonstram por que a seleção do secador deve considerar horas anuais de operação, custo energético do ar comprimido, consumo de eletricidade, manutenção e perfil real de carga, além do preço de compra.
Em uma instalação de grande porte, oito secadores regenerativos por adsorção aquecidos por soprador de baixa purga, personalizados e com capacidade de 220 m³/min, foram configurados para ponto de orvalho sob pressão de ≤−40 °C e consumo de ar de regeneração de ≤3%.
O projeto alcançou aproximadamente 8% de economia de energia em comparação com secadores convencionais com purga aquecida nas condições operacionais específicas do projeto.
Esse é um resultado específico do projeto e não deve ser tratado como uma garantia universal de economia.
Controles e monitoramento
Os secadores modernos por adsorção podem utilizar controle inteligente para melhorar a eficiência e a visibilidade operacional.
Determinados sistemas Lingyu aquecidos por soprador e HOC oferecem comunicação RS-485, conectividade IoT opcional, operação por tela sensível ao toque e controle baseado no ponto de orvalho.
Sob cargas variáveis, o controle opcional baseado no ponto de orvalho pode prolongar o ciclo de adsorção de acordo com a demanda real, em vez de iniciar a regeneração exclusivamente com base em um temporizador fixo.
Isso pode reduzir regenerações desnecessárias quando a carga de umidade está abaixo do valor máximo de projeto.
O valor desses controles torna-se particularmente importante em sistemas de grande porte, nos quais o consumo de ar de purga, energia de aquecimento, operação do soprador e frequência de regeneração contribuem significativamente para o custo ao longo do ciclo de vida.
Conclusão
Um sistema de secador de ar por adsorção é uma solução importante de tratamento de ar comprimido quando uma instalação exige pontos de orvalho sob pressão inferiores aos normalmente fornecidos pela secagem por refrigeração.
A tecnologia funciona adsorvendo vapor de água no dessecante e, em seguida, regenerando esse dessecante por meio de ar seco de purga, aquecimento externo, ar ambiente fornecido por soprador, calor do compressor ou uma combinação desses métodos.
Secadores sem aquecimento oferecem operação relativamente simples, enquanto sistemas com purga aquecida, aquecidos por soprador, com zero purga, modulares e por calor de compressão oferecem diferentes equilíbrios entre consumo de energia, perdas de ar de purga, complexidade do sistema, requisitos de instalação e capacidade de controle.
A escolha correta deve ser baseada no ponto de orvalho sob pressão necessário, vazão, temperatura de entrada, pressão operacional, energia de regeneração, consumo de ar de purga, filtragem, queda de pressão, controles, manutenção e custo ao longo do ciclo de vida.
Em vez de especificar por padrão o menor ponto de orvalho possível, os usuários industriais devem selecionar a tecnologia de secagem e o método de regeneração que atendam ao requisito real do processo com um equilíbrio adequado entre desempenho, confiabilidade e eficiência operacional.
Para projetos com requisitos específicos de vazão, pressão, temperatura de entrada ou ponto de orvalho sob pressão, os usuários podem entrar em contato com a Lingyu para selecionar o secador de acordo com as condições reais de operação.
