A umidade é um dos problemas mais persistentes em sistemas industriais de ar comprimido. Mesmo depois que o condensado líquido é removido, o ar comprimido ainda pode conter vapor de água que pode se condensar posteriormente à medida que as condições de pressão e temperatura mudam.
Essa umidade pode contribuir para corrosão das tubulações, problemas em equipamentos pneumáticos, instabilidade do processo e problemas de qualidade do produto.
Quando um secador por refrigeração não consegue fornecer um ponto de orvalho sob pressão suficientemente baixo, um secador de ar por adsorção — também chamado de secador dessecante — costuma representar o próximo nível de tratamento do ar comprimido. Ao contrário dos secadores por refrigeração, que removem a umidade principalmente por resfriamento e condensação, os secadores por adsorção utilizam um material adsorvente para capturar o vapor de água presente no fluxo de ar comprimido.
O portfólio de secadores por adsorção da Lingyu inclui tecnologias de regeneração sem aquecimento, purga aquecida, modular sem aquecimento, soprador aquecido, Calor de Compressão e secagem combinada por refrigeração + adsorção.
O que é um secador de ar por adsorção?
Um secador de ar por adsorção remove vapor de água do ar comprimido por meio de adsorção.
Durante a adsorção, as moléculas de água são atraídas e retidas na superfície e na estrutura interna dos poros do material dessecante. Depois que o leito dessecante ativo acumula umidade suficiente, ele precisa ser regenerado para que possa ser utilizado novamente.
Por isso, a maioria dos secadores industriais regenerativos por adsorção utiliza dois vasos de adsorção. Enquanto uma torre seca o ar comprimido, a outra passa pelo processo de regeneração. Após a regeneração, as torres trocam de função.
Essa configuração alternada permite que o secador forneça continuamente ar comprimido com baixo ponto de orvalho.
Para uma explicação detalhada desse processo, consulte como um secador dessecante de duas torres mantém a secagem contínua.
Adsorção vs. absorção
Para secadores regenerativos de ar comprimido, “adsorção” é o termo técnico mais preciso.
Na adsorção, as moléculas de água se acumulam na superfície e na estrutura interna dos poros do dessecante, em vez de se dissolverem uniformemente no material.
Essa distinção explica por que esses produtos também são frequentemente descritos como secadores de ar por adsorção.

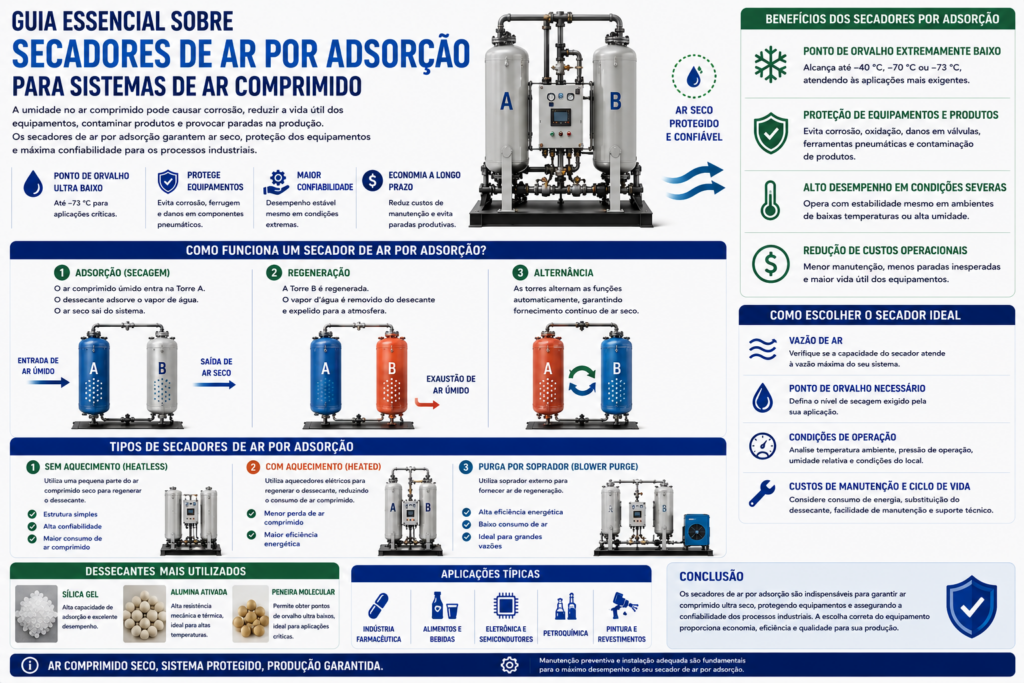

Como funciona um secador de ar por adsorção?
Embora os métodos de regeneração variem entre as tecnologias de secagem, o ciclo básico é semelhante.
1. O ar comprimido úmido entra na torre ativa
O ar comprimido entra em um vaso contendo dessecante.
À medida que o ar passa pelo leito, o vapor de água é adsorvido pelo dessecante. Em seguida, o ar comprimido seco sai da torre ativa e segue para o sistema a jusante.
2. A torre fora de serviço é regenerada
Enquanto uma torre seca o ar, a segunda libera a umidade acumulada durante seu período anterior de adsorção.
A forma como essa umidade é removida define as principais tecnologias de secadores por adsorção.
A regeneração pode utilizar ar comprimido seco de purga, aquecimento externo, ar ambiente aquecido por soprador ou calor recuperado da descarga do compressor.
3. As torres são repressurizadas e trocam de função
Após a regeneração — e o resfriamento, quando necessário — a torre regenerada retorna à pressão do sistema.
Os dois vasos então trocam de função, e a sequência repetitiva proporciona secagem contínua.
Principais tipos de secadores de ar por adsorção
As principais famílias de secadores por adsorção da Lingyu incluem secadores regenerativos sem aquecimento, secadores com purga aquecida, secadores modulares sem aquecimento, secadores com soprador aquecido, secadores com Calor de Compressão e secadores combinados por refrigeração + adsorção.
Cada tecnologia resolve o mesmo problema básico de umidade, mas utiliza uma estratégia de regeneração diferente.
Secadores de ar por adsorção sem aquecimento
Um secador regenerativo sem aquecimento utiliza parte do ar comprimido já seco para regenerar a torre dessecante fora de serviço.
O ar seco de purga é expandido para uma pressão mais baixa e passa através do dessecante saturado, criando condições para a dessorção da umidade. Essa abordagem não exige um aquecedor de regeneração.
Nos secadores convencionais sem aquecimento CH e HH da Lingyu, o consumo médio de ar de purga é especificado em 8–14%.
A configuração CH é especificada para um ponto de orvalho sob pressão de −50 °C a −20 °C, enquanto a configuração HH é especificada em ≤−40 °C.
Os usuários que estiverem avaliando essa tecnologia podem consultar a linha de secadores dessecantes sem aquecimento.
A principal contrapartida é a simplicidade da regeneração em relação ao custo energético de produzir ar comprimido de purga que posteriormente é descarregado.
Secadores de ar por adsorção com purga aquecida
Um secador com purga aquecida adiciona uma fonte externa de calor ao processo de regeneração.
O calor auxilia a dessorção, portanto é necessária uma quantidade menor de ar comprimido seco para regeneração em comparação com um projeto convencional sem aquecimento.
Os secadores CH e HH com purga aquecida da Lingyu especificam consumo médio de ar de purga de 4–8%.
O ciclo de regeneração também inclui resfriamento, pois o dessecante aquecido precisa retornar em direção à temperatura de adsorção antes que o desempenho estável de secagem seja retomado.
Os compradores que estiverem comparando essa tecnologia podem consultar a linha de secadores de ar por adsorção com regeneração aquecida.
Secadores de ar por adsorção modulares sem aquecimento
Os secadores modulares continuam utilizando regeneração sem aquecimento, mas sua configuração mecânica é diferente de um projeto convencional com dois grandes vasos.
A Série M da Lingyu utiliza uma estrutura modular desenvolvida a partir do conceito convencional de duas torres. O projeto utiliza câmaras de fluxo direto, amortecimento do ar de entrada e uma configuração controlada de preenchimento do dessecante destinada a melhorar a distribuição do fluxo de ar e reduzir canalização e utilização desigual do leito adsorvente.
A Série M especifica consumo de ar de regeneração de aproximadamente 5–8% e PDP de saída de ≤−20 °C como padrão, com −40 °C disponível como opção.
Para aplicações em que uma construção modular compacta seja importante, consulte o secador de ar por adsorção modular.
Secadores de ar por adsorção com soprador aquecido
Um secador com soprador aquecido reduz a quantidade de ar comprimido de produto necessária para regeneração ao aspirar ar ambiente por meio de um soprador e aquecedor.
A Lingyu divide essa tecnologia em duas configurações.
O HRB-E com soprador aquecido e baixo consumo de purga utiliza ar ambiente aquecido por soprador durante a regeneração e aproximadamente 2% de ar seco de produto durante o resfriamento. O consumo total de ar de regeneração é especificado em 2–3%.
A configuração HRB-Z de purga zero utiliza resfriamento em circuito fechado com intercooler, sem ar seco de produto, e especifica consumo de ar de regeneração de aproximadamente 0%.
Os produtos correspondentes estão disponíveis na linha de secadores por adsorção com soprador e purga zero.
Purga zero não significa consumo de energia zero. Sopradores, aquecedores, sistemas de resfriamento e controles ainda exigem energia.
Secadores de ar por adsorção com Calor de Compressão
Um secador com Calor de Compressão, ou HOC, utiliza a energia térmica contida no ar de descarga do compressor em alta temperatura para regenerar o dessecante.
A Lingyu oferece duas configurações HOC.
A versão HOC-E de baixo consumo de purga utiliza o calor do compressor durante a regeneração e apenas uma pequena quantidade de ar seco de produto durante o resfriamento, com consumo de ar de regeneração especificado em ≤3%.
A configuração HOC-Z foi projetada para consumo de ar de regeneração de 0%, com opções de PDP de saída de −20 °C / −40 °C.
As instalações que estiverem avaliando recuperação do calor do compressor podem consultar a linha de secadores com regeneração por Calor de Compressão.
O HOC pode ser muito atraente no sistema adequado, mas a temperatura de descarga do compressor, o perfil de carga, o resfriamento e os requisitos de integração precisam ser verificados durante a seleção.
Secadores combinados por refrigeração e adsorção
Outra opção é combinar a secagem por refrigeração e por adsorção em uma única linha de tratamento.
No projeto de secador combinado da Lingyu, o ar comprimido é primeiro resfriado durante a etapa de refrigeração até um PDP de aproximadamente 2–10 °C. Isso remove grande parte da umidade de entrada antes que o ar chegue ao leito de adsorção.
O ar parcialmente seco passa então por filtragem para remoção de óleo e pela etapa de adsorção para uma remoção mais profunda da umidade.
A redução da carga de umidade antes da etapa de adsorção pode reduzir a demanda de ar de regeneração e prolongar a vida útil do dessecante em comparação com a aplicação de toda a carga de umidade de entrada diretamente sobre a etapa de adsorção.
Portanto, a secagem combinada pode ser útil quando é necessário um PDP baixo, mas a carga de umidade de entrada é relativamente alta.
Para essa configuração, consulte o secador de ar comprimido combinado Série DC.
Materiais dessecantes utilizados pela Lingyu
A seleção do dessecante varia conforme a família do secador.
Nos secadores CH sem aquecimento e com purga aquecida da Lingyu, o dessecante especificado é alumina ativada.
Nos secadores HH sem aquecimento e com purga aquecida, a configuração especificada é alumina ativada + peneira molecular de alto desempenho.
Outras famílias de produtos avançados utilizam dessecantes personalizados ou de alto desempenho, dependendo da configuração.
Portanto, sílica gel não deve ser tratada como dessecante padrão em toda a linha de produtos da Lingyu sem suporte técnico específico do modelo.
Qual ponto de orvalho sob pressão um secador dessecante pode alcançar?
Uma das principais razões para utilizar secagem por adsorção é sua capacidade de produzir ar comprimido significativamente mais seco do que a secagem convencional por refrigeração.
No entanto, não existe uma única especificação de PDP aplicável a todos os secadores dessecantes da Lingyu.
| Tipo de secador | Referência de PDP da Lingyu |
|---|---|
| CH sem aquecimento | −50 °C a −20 °C |
| HH sem aquecimento | ≤−40 °C |
| CH com purga aquecida | −50 °C a −20 °C |
| HH com purga aquecida | ≤−40 °C |
| M modular sem aquecimento | ≤−20 °C padrão, −40 °C opcional |
| HRB-E / HRB-Z com soprador aquecido | −20 °C / −40 °C opcional |
| HOC-E / HOC-Z | −20 °C / −40 °C opcional |
| Secador combinado | ≤−40 °C, dependendo da configuração |
Portanto, o PDP adequado deve ser obtido a partir da família de produto selecionada, em vez de se aplicar um valor genérico de secador dessecante a todos os sistemas.
Por que o ponto de orvalho sob pressão é importante?
O ponto de orvalho sob pressão indica a condição de umidade do ar comprimido sob pressão.
Um PDP mais baixo significa que permanece menos vapor de água no fluxo de ar comprimido.
No entanto, um valor menor não é automaticamente melhor. Um secador projetado para PDP de −40 °C pode consumir mais energia ou exigir um processo de regeneração mais complexo do que um sistema projetado para −20 °C.
O objetivo deve corresponder ao requisito real do processo. Selecionar um PDP inferior ao necessário pode aumentar os custos de equipamento e operação sem proporcionar valor útil ao processo.
Secador dessecante vs. secador por refrigeração
As principais diferenças estão no método de remoção da umidade e no ponto de orvalho sob pressão alcançável.
| Fator | Secador por refrigeração | Secador dessecante |
| Princípio de remoção da umidade | Resfriamento, condensação e separação | Adsorção |
| Referência típica da Lingyu | Série AH: PDP de 2–10 °C | Dependente do produto, frequentemente em faixas de −20 °C ou −40 °C |
| Regeneração necessária | Sem regeneração de dessecante | Sim |
| Principais considerações energéticas | Potência de refrigeração, queda de pressão | Ar de purga, aquecedores/sopradores, resfriamento, queda de pressão |
| Melhor base de seleção | PDP exigido e condições de operação | PDP exigido e economia da regeneração |
Para uma comparação mais ampla, consulte secador de ar por refrigeração vs. secador de ar por adsorção.
Vantagens dos secadores de ar por adsorção
A principal vantagem é o baixo ponto de orvalho sob pressão.
Os secadores dessecantes podem fornecer ar significativamente mais seco do que a secagem convencional por refrigeração, tornando-os adequados quando equipamentos ou processos a jusante são particularmente sensíveis à umidade.
Outra vantagem é a variedade de tecnologias de regeneração disponíveis. Uma planta pode escolher entre regeneração sem aquecimento mais simples, regeneração aquecida de menor purga, sistemas assistidos por soprador, recuperação do calor do compressor ou secagem combinada por refrigeração/adsorção.
Isso permite otimizar o sistema de secagem de acordo com a vazão, horas anuais de operação, custo de energia, condições de instalação e PDP exigido.
Limitações importantes
Os secadores dessecantes não devem ser automaticamente considerados superiores aos secadores por refrigeração.
Dependendo do método de regeneração, um sistema dessecante pode envolver perda de ar de purga, consumo elétrico do aquecedor, potência do soprador, requisitos de resfriamento, válvulas e controles adicionais, manutenção do dessecante e maior complexidade do sistema.
Portanto, a tecnologia correta deve ser selecionada de acordo com a qualidade de ar exigida e a economia ao longo do ciclo de vida, em vez de simplesmente escolher o secador capaz de fornecer o menor ponto de orvalho.
Consumo de ar de purga e custo ao longo do ciclo de vida
Nos secadores regenerativos por adsorção, o consumo de ar de purga pode ser um dos fatores mais importantes do custo ao longo do ciclo de vida.
O portfólio da Lingyu mostra como a demanda de ar de regeneração pode variar significativamente entre as tecnologias:
| Tecnologia do secador | Consumo de ar de regeneração |
| Sem aquecimento convencional | 8–14% |
| Série M modular sem aquecimento | 5–8% |
| Purga aquecida | 4–8% |
| HRB-E com soprador aquecido | 2–3% |
| HRB-Z com soprador aquecido | ≈0% |
| HOC-E | ≤3% |
| HOC-Z | 0% |
O ar comprimido utilizado para regeneração já consumiu energia do compressor, portanto a perda de ar de purga representa um custo operacional real. Por isso, o preço inicial do secador, por si só, não é suficiente para uma comparação econômica significativa.
A queda de pressão também afeta o custo de energia
A queda de pressão através do secador e dos filtros associados pode influenciar a demanda de energia do compressor.
Se o sistema de tratamento criar resistência excessiva, o compressor pode precisar operar com uma pressão de descarga mais alta para manter a pressão exigida a jusante.
Portanto, uma análise completa do ciclo de vida deve considerar:
Energia elétrica do secador + perda de ar de purga + energia de resfriamento + queda de pressão + manutenção
em vez de observar apenas a potência elétrica conectada do secador.
Para mais contexto sobre esse efeito, consulte queda de pressão em sistemas de ar comprimido.
Por que a qualidade do ar de entrada é importante?
Um leito dessecante é projetado principalmente para remover vapor de água.
Água líquida, óleo em excesso e partículas que entram no vaso de adsorção podem interferir no desempenho do dessecante.
Portanto, a separação e a filtragem adequadas devem ser incluídas na linha de tratamento de ar comprimido.
Isso fica particularmente claro no fluxo do secador combinado da Lingyu, no qual o ar parcialmente seco passa por um filtro para remoção de óleo antes de entrar no leito de adsorção, seguido por filtragem de partículas a jusante.
Um secador dessecante não deve ser tratado como substituto de todos os outros componentes de purificação de ar comprimido.
Como selecionar o secador de ar por adsorção correto
Os principais fatores de seleção são:
- ponto de orvalho sob pressão exigido;
- vazão máxima real;
- pressão de entrada;
- temperatura de entrada;
- carga de umidade;
- consumo de ar de regeneração;
- energia de aquecedores ou sopradores;
- compatibilidade do compressor para HOC;
- queda de pressão;
- horas anuais de operação;
- ambiente de instalação;
- filtragem e controle de contaminantes;
- capacidade de manutenção.
Para um processo de seleção mais detalhado, consulte como escolher um secador de ar por adsorção e evitar erros comuns de dimensionamento.
A escolha correta raramente é determinada apenas pela vazão nominal.
Escolha de acordo com o tamanho do sistema e o perfil de operação
Não existe uma regra universal segundo a qual secadores sem aquecimento sejam sempre destinados a sistemas pequenos e secadores com soprador aquecido ou HOC sejam sempre destinados a sistemas grandes.
No entanto, a economia relacionada ao ar de purga se torna cada vez mais importante à medida que a vazão e as horas anuais de operação aumentam.
Com vazões relativamente moderadas ou operação intermitente, a simplicidade da regeneração sem aquecimento pode ser atraente.
Com vazões elevadas e longas horas de operação, reduzir a perda de ar de purga pode se tornar economicamente mais importante, tornando tecnologias aquecidas, com soprador aquecido ou HOC opções que merecem avaliação.
A decisão final deve ser baseada no custo real ao longo do ciclo de vida.
Aplicações dos secadores de ar por adsorção
Os secadores dessecantes são relevantes quando o PDP exigido está abaixo da faixa prática da secagem convencional por refrigeração.
As aplicações típicas podem incluir ar de instrumentação, controles pneumáticos expostos a baixas temperaturas, fabricação sensível à umidade, eletrônicos, processamento químico, utilidades farmacêuticas e outras aplicações que exigem ar comprimido com baixo ponto de orvalho.
No entanto, o nome do setor, por si só, não determina o tipo de secador.
Uma instalação farmacêutica pode ter uma utilidade que precise apenas de secagem por refrigeração e outra que exija PDP de −40 °C. Da mesma forma, uma fábrica de eletrônicos pode conter tanto cargas pneumáticas gerais quanto processos altamente sensíveis à umidade.
A especificação do processo deve sempre definir o nível de tratamento necessário.
Considerações sobre manutenção
A manutenção dos secadores dessecantes depende fortemente da tecnologia de regeneração.
As áreas comuns de inspeção incluem a condição do dessecante, válvulas de comutação, filtros, silenciadores, circuitos de purga, aquecedores, sopradores, sistemas de resfriamento, equalização de pressão, sensores e desempenho do ponto de orvalho sob pressão.
Não se deve presumir um período universal fixo para substituição do dessecante. A substituição deve ser baseada no desempenho real, contaminação, condição mecânica, queda de pressão e recomendações de serviço específicas do modelo.
Um aumento do ponto de orvalho na saída pode resultar de vazão excessiva, regeneração inadequada, vazamento de válvulas, contaminação, resfriamento insuficiente ou deterioração do dessecante.
Qual tipo de secador dessecante é adequado para você?
Uma comparação inicial prática é:
| Tipo de secador | Principal método de regeneração | Principal compromisso |
| Sem aquecimento | Ar comprimido seco de purga | Simples, porém com maior perda por purga |
| Purga aquecida | Calor + ar seco de purga | Menor purga, adiciona aquecedor |
| Modular sem aquecimento | Ar seco de purga em projeto modular | Compacto, menor purga que o sem aquecimento convencional |
| Soprador aquecido | Ar ambiente aquecido por soprador | Perda muito baixa de ar comprimido, mais equipamentos auxiliares |
| HOC | Calor da descarga do compressor | Purga muito baixa, exige integração do sistema |
| Secador combinado | Refrigeração + adsorção | Reduz a carga de umidade antes da adsorção |
Essa comparação é mais útil do que classificar uma tecnologia como universalmente superior.
Conclusão
Um secador de ar por adsorção remove vapor de água do ar comprimido por meio de adsorção e regenera o dessecante para que ele possa ser reutilizado continuamente.
A principal diferença entre os tipos de secadores dessecantes está no método de regeneração. A linha atual da Lingyu inclui configurações convencionais sem aquecimento, com purga aquecida, modulares sem aquecimento, com soprador aquecido, HOC e combinadas por refrigeração/adsorção.
Sua capacidade de ponto de orvalho sob pressão e o consumo de ar de regeneração variam significativamente, portanto o sistema correto deve ser selecionado de acordo com os requisitos reais do processo, em vez de aplicar uma única especificação genérica a todos os secadores por adsorção.
Os principais valores de referência da Lingyu incluem 8–14% de purga para secadores convencionais sem aquecimento, 5–8% para a Série M, 4–8% para secadores com purga aquecida, 2–3% para HRB-E, ≈0% para HRB-Z, ≤3% para HOC-E e 0% para HOC-Z. As referências de PDP por família de produto incluem −50 °C a −20 °C, ≤−40 °C, ≤−20 °C padrão com −40 °C opcional e −20 °C / −40 °C opcional, dependendo da tecnologia selecionada.
Para sistemas industriais que exigem ar significativamente mais seco do que um secador por refrigeração convencional pode fornecer, o secador por adsorção adequado pode proporcionar ar comprimido confiável com baixo ponto de orvalho. No entanto, o método de regeneração tecnicamente mais avançado não é automaticamente a opção mais econômica para todas as instalações.
