Os secadores de ar por adsorção (desiccant air dryers) são projetados para remover o vapor de água do ar comprimido e fornecer um ponto de orvalho estável para sistemas industriais de ar comprimido.
Durante a operação, é comum observar a saída de ar pela linha de exaustão da regeneração (purga).
No entanto, nem toda exaustão indica uma falha.

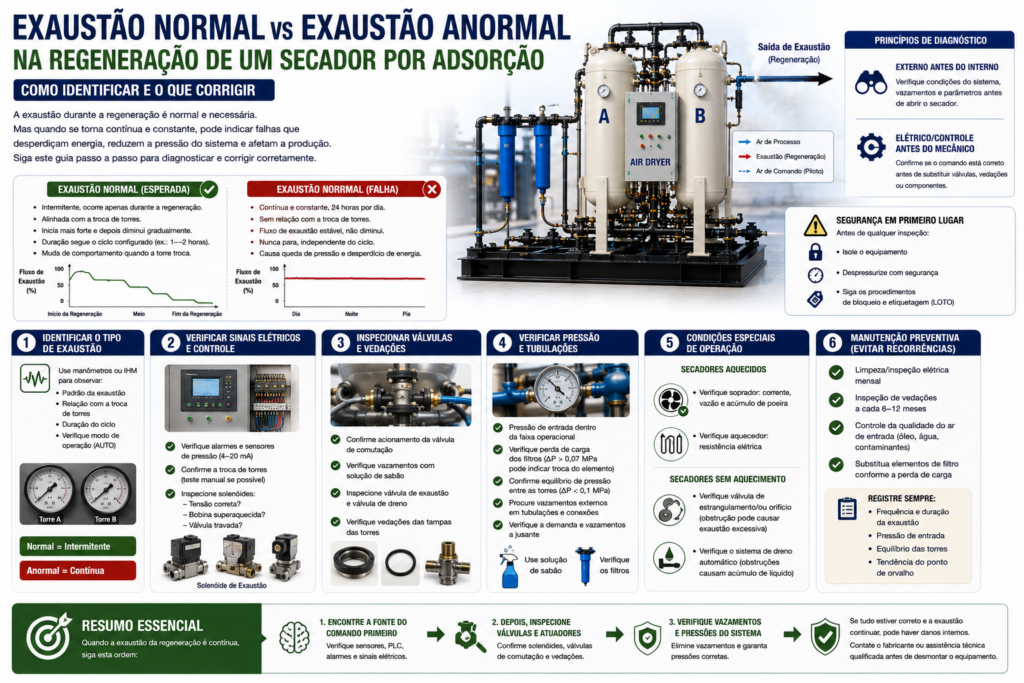

Na prática, a exaustão pode ser dividida em duas categorias:
- Exaustão normal de regeneração (purga/ventilação esperada): ocorre de forma intermitente e está associada ao processo de comutação das torres e regeneração do dessecante.
- Exaustão contínua anormal (condição de falha): ocorre continuamente, sem interrupção, apresentando fluxo constante e frequentemente causando queda de pressão significativa no sistema.
Uma exaustão anormal resulta em desperdício de energia, redução da pressão disponível e possíveis impactos na produção.
Este guia apresenta um método prático de diagnóstico baseado em dois princípios fundamentais:
Princípios de Diagnóstico
Verificar primeiro os fatores externos
Antes de desmontar o secador, confirme as condições do sistema e possíveis vazamentos externos.
Verificar primeiro o sistema elétrico e de controle
Confirme se os sinais de comando estão corretos antes de substituir válvulas, atuadores ou componentes mecânicos.
Aviso de segurança: Sistemas de ar comprimido operam sob pressão e podem ser perigosos. Antes de qualquer inspeção ou desmontagem, isole o equipamento, alivie a pressão com segurança e siga os procedimentos de bloqueio e etiquetagem (Lockout/Tagout). Caso não possua qualificação adequada, solicite apoio de pessoal técnico especializado.
Etapa 1 – Identificar o Tipo de Exaustão
Como é uma exaustão normal?
O comportamento varia conforme o tipo de secador.
Secadores sem aquecimento (Heatless) ou microaquecidos
A exaustão ocorre principalmente durante a regeneração e geralmente é intermitente.
Secadores aquecidos
O volume de exaustão tende a ser menor e pode concentrar-se mais nas etapas finais da regeneração, dependendo do projeto do equipamento.
Pontos de observação
A) Padrão de funcionamento
Normal
- Exaustão intermitente;
- Relacionada à troca de torres;
- Pode iniciar com maior intensidade e diminuir gradualmente.
Anormal
- Fluxo contínuo e constante;
- Ausência de comportamento cíclico.
B) Relação com a comutação das torres
Observe os manômetros das torres ou o painel HMI.
Normal
- O comportamento da exaustão muda quando ocorre a troca de torres.
Anormal
- A exaustão permanece exatamente igual, independentemente da torre ativa.
C) Duração
Compare com o ciclo especificado pelo fabricante.
Normal
- A duração acompanha a lógica operacional programada.
Anormal
- A exaustão nunca para, permanecendo ativa durante todo o dia.
Verifique primeiro o modo de operação
Em alguns casos, a exaustão contínua não é causada por defeitos mecânicos.
Possíveis causas:
- Regeneração prolongada configurada;
- Purga manual ativada;
- Modo de teste ou manutenção.
Retorne o equipamento ao modo AUTO e observe pelo menos um ou dois ciclos completos antes de prosseguir para a próxima etapa.
Etapa 2 – Verificar Sinais Elétricos e Sistema de Controle
O sistema de controle é responsável por determinar quando as torres devem alternar e quando as válvulas de exaustão devem abrir.
Um sinal incorreto pode manter uma válvula aberta continuamente.
2.1 Verificar alarmes, PLC e sensores
Procure alarmes como:
- Falha de sensor de pressão;
- Falha de solenóide;
- Perda de sinal de pressão;
- Leitura inválida de pressão.
Caso o sinal de pressão esteja ausente ou instável
Verifique:
- Conexões elétricas soltas;
- Terminais oxidados;
- Obstrução da tomada de pressão por óleo ou sujeira;
- Saída do transmissor (muitos utilizam sinal 4–20 mA).
Substitua o sensor caso o sinal permaneça incorreto após a verificação da fiação.
2.2 Confirmar a troca de torres
Se o sistema permitir, execute uma troca manual.
Verifique:
- A torre realmente alterna?
- O padrão de exaustão muda após a troca?
Se a comutação falhar sem apresentar travamento mecânico evidente, o problema pode estar em:
- Parâmetros incorretos;
- Configuração inadequada;
- Falha de programação do PLC.
Nesses casos, recomenda-se restaurar os parâmetros originais ou consultar o fabricante.
2.3 Inspecionar válvulas solenóides
As solenóides são uma das causas mais comuns de exaustão contínua.
Verificações rápidas
- Temperatura da bobina;
- Presença de magnetização;
- Tensão correta (24VDC, 110VAC ou 220VAC, conforme o projeto).
Se a bobina permanecer energizada continuamente
Investigue:
- Saída do PLC;
- Intertravamentos;
- Alarmes;
- Modo manual ativado.
Se a válvula estiver travada mecanicamente
Proceda com:
- Limpeza do núcleo ou carretel;
- Remoção de partículas contaminantes;
- Substituição de vedações desgastadas.
Se o problema persistir, substitua a válvula.
Etapa 3 – Inspecionar Válvulas de Comutação e Vedações
As válvulas de comutação controlam o fluxo entre as torres.
Quando apresentam vazamentos internos ou travamentos, o ar pode escapar continuamente pelo circuito de regeneração.
3.1 Verificar acionamento e vazamentos internos
Durante a troca das torres:
- Observe se há movimento da válvula;
- Escute o acionamento do atuador.
Utilize solução de água e sabão para detectar vazamentos externos.
Inspecione:
- Assentos de válvula desgastados;
- Núcleos danificados;
- Sujeira nas superfícies de vedação;
- Ajustes do atuador.
Limpe, lubrifique ou substitua os componentes conforme necessário.
3.2 Verificar válvula de exaustão e válvula de drenagem
Caso não vedem corretamente, podem gerar exaustão contínua.
Possíveis causas
- Disco deformado;
- O-rings envelhecidos;
- Acúmulo de sujeira impedindo o fechamento completo.
Substitua componentes danificados e reaplique o torque recomendado.
3.3 Verificar juntas das tampas dos vasos
Vedações danificadas nos vasos de adsorção podem criar caminhos alternativos para vazamentos.
Verifique:
- Integridade das juntas;
- Limpeza das superfícies de contato;
- Aperto uniforme dos parafusos.
Etapa 4 – Verificar Pressão e Tubulações
Desequilíbrios de pressão podem provocar exaustão contínua ou acionamento indevido dos sistemas de proteção.
4.1 Confirmar a pressão de entrada
Se a pressão estiver abaixo da faixa operacional, o secador pode não completar corretamente os ciclos de regeneração.
Verifique:
- Pressão de descarga do compressor;
- Restrições na tubulação;
- Saturação dos filtros.
Como referência prática, uma perda de carga superior a aproximadamente 0,07 MPa (0,7 bar) em filtros pode indicar necessidade de substituição dos elementos filtrantes.
4.2 Verificar equilíbrio entre as torres
Diferenças excessivas de pressão podem indicar falha em válvulas de retenção.
Inspecione:
- Travamentos;
- Desgaste interno;
- Contaminação.
Limpe ou substitua a válvula conforme necessário.
4.3 Procurar vazamentos externos
Inspecione:
- Flanges;
- Conexões;
- Tubulações de regeneração;
- Soldas;
- Linhas de exaustão.
Repare vazamentos através de reaperto, substituição de juntas ou correção das soldas.
4.4 Verificar consumo e vazamentos a jusante
Vazamentos significativos no sistema podem impedir a recuperação da pressão e dar a impressão de exaustão contínua.
Sempre verifique a rede completa de distribuição de ar comprimido.
Etapa 5 – Condições Especiais de Operação
Secadores aquecidos
Verificar o soprador (blower)
Falhas no soprador reduzem o fluxo de regeneração e podem gerar alarmes repetitivos.
Verifique:
- Corrente elétrica do motor;
- Vazão de ar;
- Acúmulo de sujeira no impulsor.
Verificar aquecedores
Meça a resistência elétrica.
Substitua elementos queimados ou em circuito aberto.
Secadores sem aquecimento
Verificar orifícios e válvulas de estrangulamento
Obstruções podem elevar a pressão de regeneração e provocar exaustões anormais.
Limpe e restaure a vazão correta.
Verificar o sistema de drenagem
Drenos automáticos bloqueados podem causar acúmulo excessivo de condensado e afetar o comportamento de pressão do sistema.
Limpe filtros e confirme a drenagem livre.
Etapa 6 – Manutenção Preventiva
A maioria dos problemas de exaustão contínua reaparece devido à contaminação e desgaste não tratados.
Recomendações
Inspeção elétrica mensal
Evite que óleo e poeira afetem sensores e solenóides.
Inspeção de vedações a cada 6–12 meses
Verifique:
- Válvulas de comutação;
- Válvulas de exaustão;
- O-rings e juntas.
Controle da qualidade do ar de entrada
Mantenha sob controle:
- Arraste de óleo;
- Umidade;
- Contaminação sólida.
Substitua filtros com base na perda de carga real, não apenas no calendário.
Registre indicadores operacionais
Monitore:
- Frequência da exaustão;
- Duração da regeneração;
- Pressão de entrada;
- Equilíbrio entre torres;
- Tendência do ponto de orvalho.
Mudanças graduais nesses parâmetros costumam indicar problemas antes que ocorram falhas graves.
Conclusão
Quando um secador de ar por adsorção apresenta exaustão contínua, a forma mais eficiente de diagnosticar o problema é:
- Verificar primeiro sensores, PLC e comandos elétricos;
- Depois inspecionar solenóides e válvulas;
- Verificar vazamentos externos e condições de pressão antes de desmontar componentes internos.
Se todas as verificações externas estiverem corretas e a exaustão contínua persistir, o equipamento pode apresentar danos internos mais complexos, como deformações estruturais ou falhas nos componentes internos das torres.
Nesses casos, recomenda-se o suporte do fabricante ou de uma equipe técnica especializada antes de realizar desmontagens profundas.
