Produzir nitrogênio com pureza de 99,99% no local exige mais do que selecionar um gerador de nitrogênio com vazão nominal suficiente. A pureza do nitrogênio, o consumo de ar comprimido, as condições de entrada, o desempenho da Peneira Molecular de Carbono, o pré-tratamento e o monitoramento on-line da pureza influenciam o projeto final do sistema.
O gerador de nitrogênio PSA da Lingyu utiliza duas torres de adsorção preenchidas com Peneira Molecular de Carbono (CMS). O oxigênio é adsorvido preferencialmente a partir do ar comprimido, enquanto o nitrogênio atravessa o leito de adsorção como gás produto. Os dois vasos alternam automaticamente entre adsorção e regeneração sob controle por PLC para manter a produção contínua de nitrogênio.
Para usuários que desejam comparar diferentes configurações de pureza PSA, a linha de geradores de nitrogênio da Lingyu abrange a família mais ampla de produtos.

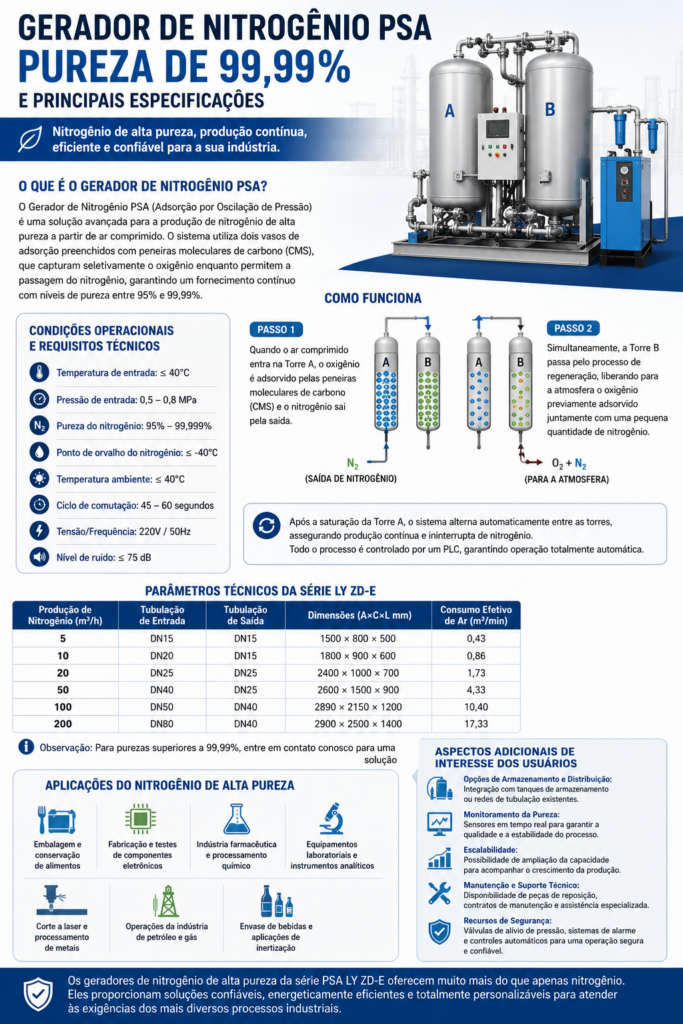

Como Funciona a Geração de Nitrogênio por PSA
A Adsorção por Oscilação de Pressão, ou PSA, separa o nitrogênio do ar comprimido por meio de ciclos alternados de adsorção e regeneração.
Adsorção
O ar comprimido entra no vaso de adsorção ativo e passa através de um leito de Peneira Molecular de Carbono.
A CMS adsorve preferencialmente as moléculas de oxigênio, permitindo que o nitrogênio atravesse o leito e seja coletado como gás produto.
Regeneração
Ao mesmo tempo, o segundo vaso de adsorção é despressurizado.
O oxigênio anteriormente adsorvido pela CMS é liberado e descarregado para a atmosfera com a ajuda de uma pequena quantidade de gás nitrogênio de purga.
Alternância Automática das Torres
Quando a torre de adsorção ativa atinge sua capacidade predeterminada de adsorção, o PLC altera a sequência de operação.
O vaso regenerado inicia a adsorção, enquanto a primeira torre entra em regeneração.
Os dois vasos alternam continuamente entre esses estados de operação, permitindo que o sistema mantenha a produção de nitrogênio na pureza especificada.
Por Que Nitrogênio com 99,99% Exige Dimensionamento Específico
A plataforma mais ampla de geradores de nitrogênio PSA oferece níveis de pureza de 95% a 99,999%, mas pureza e capacidade de produção não podem ser consideradas de forma independente.
Uma pureza de nitrogênio mais elevada afeta a recuperação de nitrogênio e a quantidade de ar comprimido necessária para produzir determinado volume de gás produto.
Portanto, um gerador de nitrogênio PSA de 99,99% deve ser selecionado utilizando os dados de capacidade e consumo efetivo de ar comprimido associados à configuração LYZD-E, em vez de utilizar a vazão nominal de um modelo de 99% ou 99,5%.
Para esse nível de pureza, a relação principal de dimensionamento é:
Pureza de nitrogênio de 99,99% + vazão de nitrogênio necessária + demanda efetiva de ar comprimido
Condições Operacionais e Parâmetros Técnicos
Condições Operacionais Padrão do Sistema PSA
A plataforma de geração de nitrogênio PSA opera dentro das seguintes condições padrão:
| Parâmetro | Especificação |
|---|---|
| Temperatura do ar de entrada | ≤40 °C |
| Pressão do ar de entrada | 0,5–0,8 MPa |
| Pureza de nitrogênio PSA disponível | 95%–99,999% |
| Ponto de orvalho do nitrogênio | ≤−40 °C |
| Temperatura ambiente | ≤40 °C |
| Ciclo de alternância | 45–60 s |
| Alimentação elétrica | 220 V / 50 Hz |
| Nível de ruído | ≤75 dB |
Essas são condições operacionais gerais da série. A capacidade e o consumo de ar comprimido apresentados a seguir são específicos da configuração LYZD-E de 99,99%.
Parâmetros Técnicos do Gerador de Nitrogênio LYZD-E de 99,99%
A seguir são apresentadas especificações representativas da Série LYZD-E.
| Modelo | Produção de Nitrogênio | Tubulação de Entrada | Tubulação de Saída | Dimensões A × C × L | Consumo Efetivo de Ar |
| LYZD-E5 | 5 m³/h | DN15 | DN15 | 1936 × 1000 × 600 mm | 0,43 m³/min |
| LYZD-E10 | 10 m³/h | DN20 | DN15 | 2205 × 1050 × 650 mm | 0,86 m³/min |
| LYZD-E20 | 20 m³/h | DN25 | DN25 | 2150 × 1250 × 550 mm | 1,73 m³/min |
| LYZD-E50 | 50 m³/h | DN40 | DN25 | 2718 × 1750 × 765 mm | 4,33 m³/min |
| LYZD-E120 | 120 m³/h | DN50 | DN40 | 3160 × 2350 × 1200 mm | 10,40 m³/min |
| LYZD-E200 | 200 m³/h | DN80 | DN40 | 3232 × 2800 × 1450 mm | 17,33 m³/min |
O valor de consumo efetivo de ar de 10,40 m³/min corresponde ao LYZD-E120 com produção de 120 m³/h. Um modelo de 100 m³/h não deve ser inserido entre as configurações listadas de 90 e 120 m³/h.
A faixa completa LYZD-E também inclui configurações de 15, 25, 30, 35, 40, 60, 70, 90, 130, 150, 170 e 180 m³/h. Portanto, a tabela acima apresenta uma seleção representativa, e não a faixa completa de modelos.
Consumo Efetivo de Ar com Pureza de 99,99%
O consumo de ar comprimido é um parâmetro fundamental no dimensionamento de um sistema PSA de nitrogênio de alta pureza.
Algumas relações representativas incluem:
| Produção de Nitrogênio | Consumo Efetivo de Ar |
| 5 m³/h | 0,43 m³/min |
| 20 m³/h | 1,73 m³/min |
| 50 m³/h | 4,33 m³/min |
| 120 m³/h | 10,40 m³/min |
| 200 m³/h | 17,33 m³/min |
O compressor a montante não pode ser dimensionado apenas de acordo com a vazão de nitrogênio produzido.
A capacidade disponível de ar comprimido deve atender à demanda efetiva de ar do gerador de nitrogênio juntamente com os demais consumidores de ar comprimido em operação na planta.
Condições de Projeto para o Desempenho Nominal
Os valores de capacidade e consumo efetivo de ar do LYZD-E são baseados em condições de projeto definidas:
Pressão de adsorção: 0,8 MPa(g)
Temperatura ambiente: 20 °C
Umidade relativa do ar de alimentação: 80%
A capacidade real de produção de nitrogênio e o consumo de ar comprimido podem variar quando a pressão de entrada, temperatura, umidade, qualidade do ar comprimido ou outras condições operacionais diferem dessas condições de projeto.
Isso é particularmente importante em um sistema de 99,99%, pois a pureza, a recuperação de nitrogênio e a vazão disponível do produto estão estreitamente relacionadas.
Automação, Sequenciamento e Monitoramento
Operação Automática por PLC
O gerador PSA oferece operação totalmente automática, incluindo partida e parada automáticas e alternância automática dos ciclos.
As válvulas pneumáticas são gerenciadas pelo controle por PLC para coordenar adsorção, equalização de pressão, despressurização e regeneração.
Sequenciamento Automático das Torres
Durante a produção contínua, um vaso permanece em adsorção enquanto o outro conclui a regeneração.
O sistema de controle altera automaticamente o caminho do fluxo no ponto adequado do ciclo, eliminando a necessidade de alternância manual rotineira entre os vasos de adsorção.
Ciclo de Alternância
O ciclo padrão de alternância é de:
45–60 segundos
O sequenciamento correto ajuda a manter a produção contínua de nitrogênio, permitindo ao mesmo tempo que cada leito de CMS alterne entre adsorção e regeneração.
Monitoramento em Tempo Real da Pureza e da Vazão
A pureza e a vazão do nitrogênio são monitoradas continuamente on-line e em tempo real.
Com pureza de 99,99%, o monitoramento contínuo se torna especialmente importante, pois alterações relativamente pequenas na composição do gás podem determinar se o nitrogênio produzido permanece dentro do requisito especificado.
A tela digital sensível ao toque exibe informações operacionais importantes, incluindo:
- Pressão
- Pureza do nitrogênio
- Vazão de nitrogênio
- Estado operacional do sistema
Isso oferece aos operadores visibilidade direta tanto da qualidade do gás produto quanto das condições operacionais do sistema PSA.
Alarme e Proteção Contra Nitrogênio Fora de Especificação
O gerador de nitrogênio PSA inclui proteção contra nitrogênio fora de especificação.
Se a pureza do nitrogênio cair abaixo do valor especificado, o sistema ativa um alarme.
Se a condição fora de especificação continuar por um período predefinido, o gerador desliga automaticamente como medida de proteção.
Essa função é particularmente relevante quando nitrogênio de pureza inferior pode afetar a qualidade da produção, o desempenho do produto ou os equipamentos do processo a jusante.
CMS, Equalização de Pressão e Eficiência
Compactação Automática da CMS
O sistema PSA inclui um dispositivo automático de compactação da Peneira Molecular de Carbono.
Sua função é manter a densidade necessária de empacotamento da CMS e ajudar a reduzir a pulverização causada pela movimentação dentro do leito de adsorção.
A estabilidade do empacotamento da CMS é importante para o desempenho da adsorção, especialmente quando o sistema de nitrogênio precisa manter pureza de 99,99%.
A condição da CMS deve ser avaliada de acordo com o desempenho da pureza, estabilidade da vazão, comportamento da pressão, histórico operacional e inspeção do equipamento, em vez de se basear em um intervalo universal fixo de substituição.
Equalização de Pressão e Recuperação de Nitrogênio
O projeto PSA utiliza um processo otimizado de equalização por pressão desigual.
Essa estratégia operacional melhora a eficiência de recuperação do nitrogênio e pode reduzir indiretamente o consumo total de energia em aproximadamente 5% sob as condições correspondentes de comparação.
O desempenho energético real depende da eficiência do compressor, pressão de entrada, pureza de nitrogênio necessária, vazão de nitrogênio, perfil de carga e programação operacional. Portanto, o valor de aproximadamente 5% não deve ser tratado como uma redução fixa no consumo total de energia da planta.
Pré-Tratamento do Ar Comprimido e Qualidade do Nitrogênio
Pré-Tratamento do Ar Comprimido para PSA de Alta Pureza
O desempenho da CMS depende fortemente da qualidade do ar comprimido que entra nos vasos de adsorção.
Contaminação por óleo, água líquida e excesso de partículas podem afetar negativamente o desempenho da adsorção e a condição da CMS a longo prazo.
Um sistema completo de geração de nitrogênio pode incluir armazenamento de ar comprimido, secagem e múltiplos estágios de filtragem a montante do gerador PSA.
Quando for necessário controle adicional de contaminantes, os filtros de precisão para ar comprimido da Lingyu podem ser integrados ao sistema de pré-tratamento.
A configuração apropriada de filtros deve ser selecionada de acordo com o tipo de compressor, nível de contaminação do ar comprimido e qualidade de ar de entrada exigida pelo gerador de nitrogênio.
Ponto de Orvalho e Pureza do Nitrogênio São Especificações Diferentes
O ponto de orvalho padrão do nitrogênio PSA é:
≤−40 °C
A pureza do nitrogênio define a composição do gás, enquanto o ponto de orvalho descreve o teor de umidade. São especificações de desempenho distintas.
Um processo que exige nitrogênio seco e de alta pureza pode, portanto, precisar simultaneamente de:
- Pureza de nitrogênio de 99,99%
- Um ponto de orvalho de nitrogênio definido
A especificação de umidade necessária deve ser confirmada juntamente com a pureza do nitrogênio durante a seleção do sistema completo.
Aplicações e Adequação da Pureza
Nitrogênio com 99,99% É Necessário em Todas as Aplicações?
Setores como eletrônica, processamento de alimentos, produtos farmacêuticos, laboratórios, processamento a laser, petróleo e gás e fabricação de bebidas podem utilizar nitrogênio, mas os requisitos de pureza variam de acordo com cada processo.
Um gerador de 99,99% deve ser selecionado apenas quando a especificação do processo exigir ou permitir esse nível de pureza.
Por exemplo, a inertização geral com nitrogênio e a produção de semicondutores altamente sensível ao oxigênio podem apresentar requisitos muito diferentes de oxigênio residual.
Para um contexto relevante de fabricação de alta pureza, os usuários podem consultar as soluções da Lingyu para eletrônicos e semicondutores.
Portanto, a pureza do nitrogênio deve ser especificada de acordo com o processo, e não atribuída universalmente a todo um setor.
Armazenamento Intermediário e Distribuição
Armazenamento Intermediário e Fornecimento de Nitrogênio
Um sistema PSA completo de nitrogênio normalmente incorpora armazenamento intermediário e distribuição a jusante.
O reservatório pulmão de nitrogênio deve ser considerado em conjunto com a capacidade do gerador, consumo instantâneo de nitrogênio, pressão de fornecimento necessária, perda de pressão na tubulação, ciclos do processo e variação de pressão aceitável.
Função do Reservatório Pulmão de Nitrogênio
O armazenamento intermediário pode ajudar a estabilizar o fornecimento de nitrogênio quando a demanda a jusante muda mais rapidamente do que o ciclo de produção PSA.
O reservatório pulmão não aumenta a pureza do nitrogênio nem a capacidade nominal do gerador.
Sua finalidade é ajudar a equilibrar produção e consumo, contribuindo para condições estáveis de fornecimento.
Como a Pureza Afeta a Capacidade Disponível de Nitrogênio
A pureza do nitrogênio e a capacidade de produção não devem ser tratadas de forma independente.
À medida que a pureza exigida do nitrogênio PSA se torna mais elevada, normalmente uma proporção menor do ar de alimentação pode ser recuperada como nitrogênio produto utilizável sob as mesmas condições gerais de operação.
É por isso que as configurações de 99%, 99,5% e 99,99% utilizam dados diferentes de capacidade e consumo efetivo de ar comprimido.
Um modelo de menor pureza não deve ser selecionado com a suposição de que sua produção nominal permanecerá inalterada quando o requisito de pureza for aumentado para 99,99%.
Nitrogênio PSA de 99,99% vs. Nitrogênio Purificado ≥99,999%
Um gerador de nitrogênio PSA LYZD-E de 99,99% é tecnicamente diferente de um sistema de purificação a jusante projetado para produzir nitrogênio com pureza ≥99,999%.
Um Sistema de Purificação por Desoxigenação à Base de Carbono pode utilizar nitrogênio produzido por PSA com aproximadamente 99,9% de pureza como gás de alimentação e purificá-lo ainda mais.
Processo de Desoxigenação à Base de Carbono
O processo de purificação utiliza um agente de desoxigenação Tipo 3093.
O oxigênio residual reage durante a etapa de desoxigenação para formar CO₂. Em seguida, o sistema remove CO₂ e umidade antes da filtragem final.
Trata-se de um processo separado de tratamento de gás, e não simplesmente de uma configuração de maior pureza no gerador LYZD-E.
Especificações Separadas do Sistema de Alta Pureza
A configuração de purificação a jusante possui parâmetros operacionais próprios:
| Parâmetro | Especificação |
| Capacidade de nitrogênio | 10–800 m³/h |
| Oxigênio | ≤10 ppm |
| CO₂ | ≤5 ppm |
| Pureza do nitrogênio | ≥99,999% |
| Ponto de orvalho atmosférico | ≤−60 °C |
| Alimentação elétrica | 380 V / 50 Hz |
Portanto, aplicações de maior pureza devem ser avaliadas como uma configuração PSA personalizada ou um sistema de purificação a jusante separado, em vez de presumir que a mesma unidade LYZD-E de 99,99% possa simplesmente ser ajustada para ≥99,999%.
Como Selecionar um Gerador de Nitrogênio PSA de 99,99%
Um sistema de nitrogênio de 99,99% deve ser selecionado de acordo com o perfil completo de operação, e não apenas com base na vazão nominal de nitrogênio.
Pureza de Nitrogênio Necessária
Confirme se nitrogênio com 99,99% de pureza é realmente o requisito do processo.
Se for necessário nitrogênio ≥99,999%, avalie separadamente o sistema PSA de maior pureza ou o sistema de purificação a jusante apropriado.
Vazão de Nitrogênio Necessária
Determine a demanda normal, de pico e futura de nitrogênio.
A tabela representativa LYZD-E abrange capacidades de 5 a 200 m³/h, com modelos intermediários adicionais disponíveis.
Capacidade Disponível de Ar Comprimido
Verifique se o sistema de compressores pode fornecer a vazão efetiva de ar necessária.
Os requisitos representativos de consumo de ar variam de 0,43 m³/min para uma produção de 5 m³/h de nitrogênio até 17,33 m³/min para 200 m³/h.
Pressão do Ar Comprimido
A faixa padrão de pressão do ar de entrada é:
0,5–0,8 MPa
Os dados de desempenho dos modelos são baseados em uma pressão de adsorção de:
0,8 MPa(g)
Condições de Entrada e Ambiente
A temperatura padrão do ar de entrada é ≤40 °C, e o limite padrão de temperatura ambiente também é ≤40 °C.
A umidade real, as condições ambientais e a qualidade do ar de entrada também devem ser consideradas.
Ponto de Orvalho do Nitrogênio
O ponto de orvalho padrão do nitrogênio é:
≤−40 °C
Confirme se esse nível de umidade atende à especificação do processo a jusante.
Pré-Tratamento
Defina a secagem e a filtragem do ar comprimido necessárias para proteger os leitos de CMS contra umidade líquida, contaminação por óleo e excesso de partículas.
Armazenamento Intermediário e Distribuição
Avalie a capacidade do reservatório pulmão de nitrogênio, pressão de fornecimento, perda de pressão na tubulação, demanda instantânea e padrão operacional do processo.
Monitoramento da Pureza e Controles
Confirme os requisitos de automação por PLC, monitoramento em tempo real da pureza do nitrogênio, monitoramento da vazão de nitrogênio, tela sensível ao toque, alarmes de produto fora de especificação e desligamento de proteção.
Usuários que selecionam esse nível de pureza podem consultar o gerador de nitrogênio PSA com pureza de 99,99% da Lingyu.
Para capacidades especiais, requisitos de pureza ou condições de integração do sistema, a configuração final do equipamento deve ser compatível com os requisitos reais do projeto.
Conclusão
O gerador de nitrogênio PSA LYZD-E foi desenvolvido em torno da produção de nitrogênio com pureza de 99,99%, capacidade específica para esse nível de pureza, consumo efetivo de ar comprimido, proteção da CMS e controle on-line da pureza.
O processo PSA utiliza dois vasos de adsorção preenchidos com CMS que alternam automaticamente entre adsorção e regeneração. O oxigênio é adsorvido preferencialmente, o nitrogênio atravessa o leito como gás produto e a alternância controlada por PLC mantém a produção contínua.
As condições operacionais padrão do sistema PSA incluem pressão de entrada de 0,5–0,8 MPa, temperatura de entrada de ≤40 °C, ponto de orvalho do nitrogênio de ≤−40 °C, ciclo de alternância de 45–60 segundos, alimentação elétrica de 220 V / 50 Hz e nível de ruído de ≤75 dB.
A capacidade representativa da Série LYZD-E se estende de 5 m³/h, com consumo efetivo de ar comprimido de 0,43 m³/min, até 200 m³/h, com consumo de 17,33 m³/min, além de modelos intermediários adicionais.
Para requisitos acima do nível de pureza do LYZD-E, nitrogênio ≥99,999% deve ser tratado como uma configuração técnica separada. A purificação por desoxigenação à base de carbono, por exemplo, utiliza um processo diferente e possui especificações próprias de capacidade, oxigênio residual, CO₂, ponto de orvalho e alimentação elétrica.
