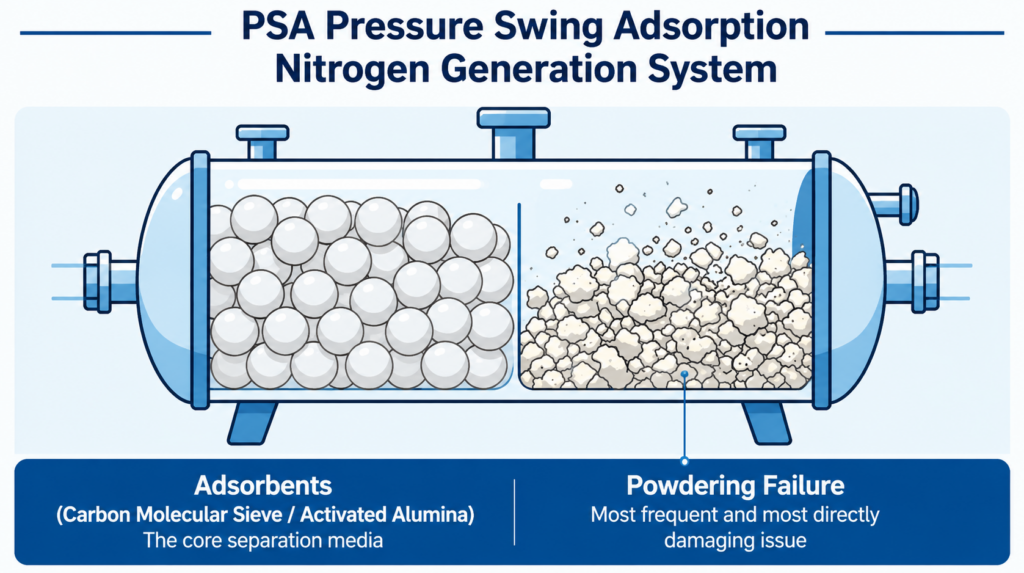

Em um sistema de geração de nitrogênio PSA (Pressure Swing Adsorption — Adsorção por Oscilação de Pressão), a peneira molecular de carbono (CMS) atua como o principal meio de separação. A CMS adsorve seletivamente o oxigênio do ar comprimido, permitindo que o nitrogênio atravesse o leito de adsorção.
A pulverização do adsorvente é um problema operacional sério. Em casos leves, o excesso de pó da CMS pode contribuir para a instabilidade da pureza do nitrogênio e a redução do desempenho de produção. Em casos graves, o acúmulo de pó pode contaminar tubulações, interferir no funcionamento das válvulas, afetar instrumentos a jusante e, eventualmente, exigir a substituição do leito adsorvente.
Portanto, compreender as causas da pulverização da CMS é essencial para manter o desempenho estável de um gerador de nitrogênio PSA.
Como identificar rapidamente a pulverização da CMS
Antes de abrir a torre de adsorção, os técnicos muitas vezes podem identificar uma possível pulverização por meio de vários sintomas operacionais.
1. Pó na saída de nitrogênio
Possíveis sinais incluem:
- Presença de pó preto da CMS a jusante do sistema de adsorção
- Acúmulo de pó no interior das carcaças dos filtros ou das tubulações
- Descarga anormal de pó durante a operação
A presença visível de pó é um forte indício de que o leito de CMS, os componentes de retenção ou a estrutura interna devem ser inspecionados.

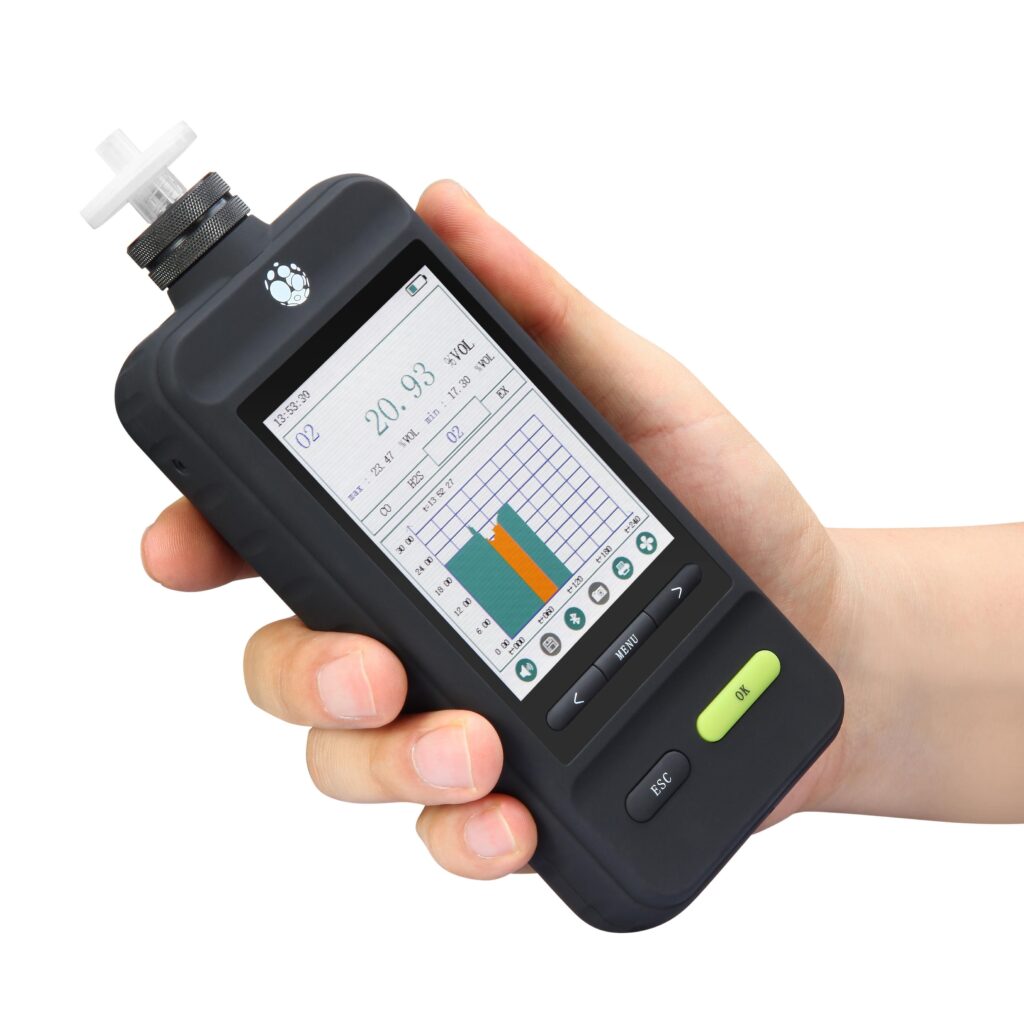

2. Queda significativa de desempenho
Possíveis sintomas incluem:
- Pureza do nitrogênio permanecendo abaixo da especificação necessária
- Redução da vazão de nitrogênio ou da capacidade de produção
- Comportamento anormal da pressurização
- Aumento do consumo de ar comprimido em relação à produção de nitrogênio
- Ajustes operacionais proporcionando pouca melhoria
No entanto, esses sintomas, isoladamente, não comprovam a pulverização da CMS. Uma baixa pureza de nitrogênio também pode resultar de vazamentos nas válvulas, qualidade inadequada do ar comprimido, condições incorretas de operação ou outras falhas do sistema.
Para um diagnóstico mais amplo, consulte as causas comuns pelas quais um gerador de nitrogênio PSA pode produzir nitrogênio fora da especificação.

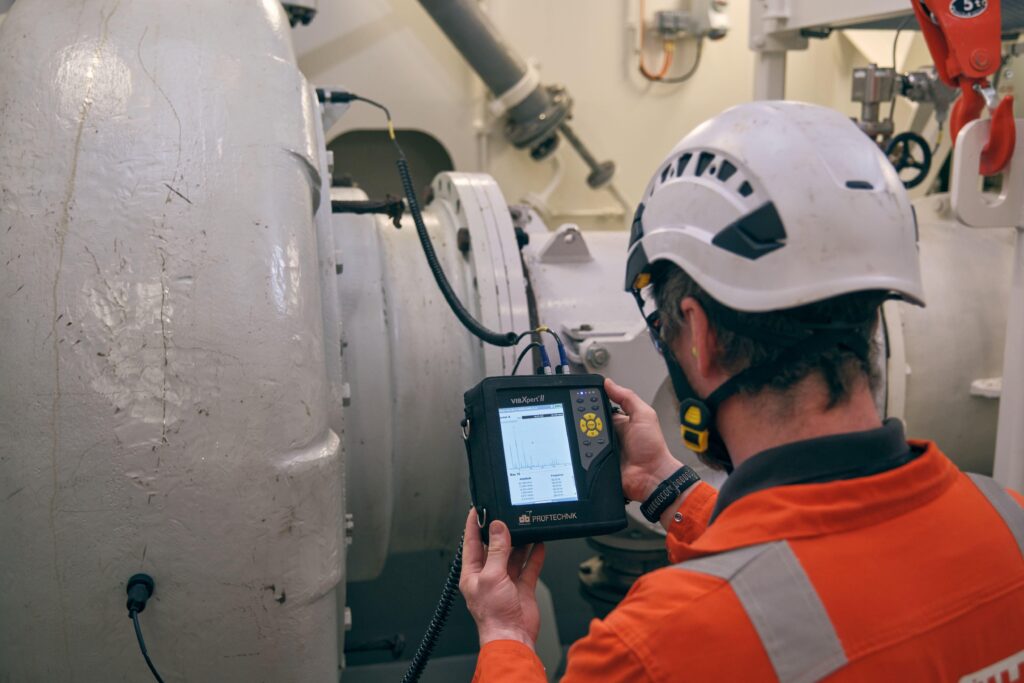

3. Ruído e vibração anormais
Ruídos ou vibrações incomuns ao redor dos vasos de adsorção podem indicar movimento excessivo dentro do leito adsorvente ou funcionamento anormal das válvulas.
Verifique:
- Sons incomuns de impacto ou movimento
- Aumento da vibração do equipamento
- Funcionamento anormal das válvulas pneumáticas
Se vários desses sintomas ocorrerem simultaneamente, recomenda-se uma inspeção sistemática do sistema PSA.

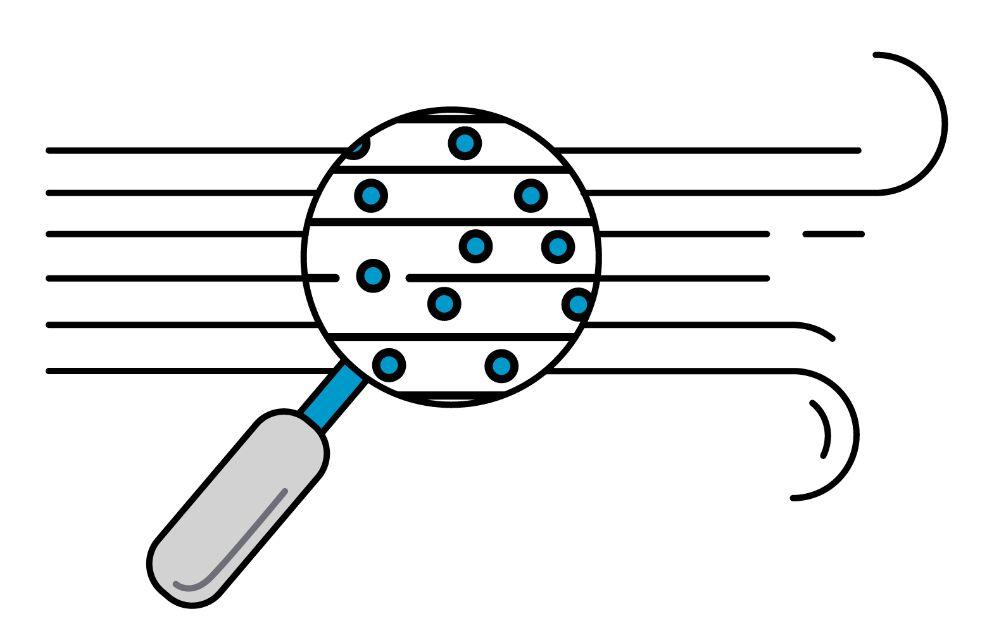

Procedimento de diagnóstico em cinco etapas
Uma abordagem estruturada ajuda a identificar a causa principal e evita a substituição desnecessária do adsorvente.
Etapa 1: inspecione o fornecimento de ar comprimido
A primeira prioridade é determinar se o ar comprimido que entra no gerador de nitrogênio PSA contém excesso de umidade, óleo ou partículas contaminantes.
Os contaminantes podem reduzir o desempenho de adsorção da CMS, favorecer a aglomeração ou deterioração e afetar as válvulas e os componentes internos do gerador.
Verifique:
- Desempenho do secador de ar comprimido e do sistema de filtração a montante
- Pressão diferencial e condição dos filtros
- Drenagem de condensado dos reservatórios de ar, filtros e secadores
- Se há entrada de água líquida no gerador de nitrogênio PSA
- Se existe contaminação anormal por óleo no fornecimento de ar comprimido
Substitua elementos filtrantes danificados ou excessivamente carregados quando necessário.
Se a qualidade do ar comprimido for inadequada, substituir a CMS sem corrigir o problema a montante poderá resultar em falhas recorrentes.
Portanto, o problema no tratamento de ar deve ser corrigido antes do reparo ou substituição do leito de adsorção.
Etapa 2: verifique a compressão do leito e o assentamento do adsorvente
Uma retenção insuficiente do leito pode permitir que as partículas de CMS se movimentem durante ciclos repetidos de adsorção, despressurização, equalização e comutação.
O movimento contínuo e o impacto entre as partículas podem acelerar o desgaste mecânico e a geração de pó.
Após desligar, isolar e despressurizar completamente o sistema de forma segura, de acordo com o procedimento do fabricante:
- Verifique se há assentamento evidente da CMS ou espaços vazios nos locais onde houver acesso para inspeção
- Inspecione o sistema de compactação ou retenção do leito
- Verifique se os componentes internos de suporte e retenção estão danificados ou deslocados
- Confirme se o adsorvente permanece corretamente compactado de acordo com o projeto do equipamento
Os geradores de nitrogênio PSA da Lingyu utilizam um sistema automático de compactação da CMS projetado para manter a densidade adequada de enchimento e ajudar a reduzir a pulverização causada pelo movimento do leito.
A perda da compressão adequada do leito ou da densidade de enchimento pode aumentar o movimento da CMS e o desgaste mecânico. O problema de retenção ou compactação deve ser corrigido antes de o sistema retornar à operação.
Etapa 3: inspecione os componentes de distribuição e retenção do gás
Uma distribuição anormal do fluxo de ar pode criar cargas desiguais dentro do leito de CMS.
Distribuidores, telas ou componentes de retenção danificados ou obstruídos podem provocar caminhos localizados de fluxo e tensões mecânicas sobre o adsorvente.
Inspecione:
- Componentes acessíveis de distribuição de gás
- Telas de suporte e retenção quanto a danos ou obstruções
- Se partículas de CMS migraram para fora do leito adsorvente
- Componentes internos quanto ao acúmulo de pó
- Indícios de condições desiguais no leito
Se os componentes internos de distribuição ou retenção estiverem danificados, eles devem ser reparados ou substituídos antes da instalação de uma nova CMS.
Simplesmente adicionar adsorvente novo sem corrigir o problema interno pode provocar nova pulverização.
Etapa 4: verifique os parâmetros de operação e o desempenho das válvulas
Um gerador de nitrogênio PSA depende de alterações repetidas de pressão entre duas torres de adsorção.
Nos sistemas PSA da Lingyu, as duas torres alternam entre adsorção e regeneração sob controle automático por PLC. Portanto, a sequência correta das válvulas pneumáticas e a equalização de pressão são importantes para manter uma operação estável.
Comutação inadequada, vazamentos nas válvulas ou alterações anormais de pressão podem impor tensões mecânicas adicionais ao leito de CMS.
Verifique:
- Pressão de entrada
- Comportamento da pressão durante adsorção e regeneração
- Sequência de comutação
- Equalização de pressão
- Funcionamento das válvulas pneumáticas
- Vazamentos internos nas válvulas
- Tendência da pureza e da vazão de nitrogênio
Para a configuração PSA de referência da Lingyu, a pressão de entrada especificada é de 0,5–0,8 MPa, enquanto o ciclo de comutação é de 45–60 segundos.
Esses valores são específicos do modelo e não devem ser tratados como configurações universais para todos os geradores de nitrogênio PSA.
Não aplique tempos genéricos de equalização, limites de pressão diferencial ou valores de ciclo de comutação, a menos que sejam especificados para a máquina correspondente.
Uma comutação ou operação anormal das válvulas pode perturbar o ciclo de pressão e aumentar as tensões mecânicas dentro dos vasos de adsorção.
Antes de modificar os parâmetros do PLC, compare a sequência real de operação com as configurações especificadas pelo fabricante.
Para compreender o ciclo de adsorção e regeneração, consulte como funciona um gerador de nitrogênio PSA com peneira molecular de carbono.
Etapa 5: avalie a condição da CMS
Mesmo uma CMS de alta qualidade pode se deteriorar quando exposta a condições desfavoráveis de operação.
Fatores importantes incluem:
- Movimento mecânico repetido
- Compressão inadequada do leito
- Contaminação por óleo
- Exposição excessiva à umidade
- Ciclos anormais de pressão
- Operação prolongada
Não existe uma vida útil universal da CMS aplicável a todos os geradores de nitrogênio PSA. A vida útil real depende significativamente da qualidade do ar comprimido, das condições de operação, da estabilidade do enchimento, dos ciclos e da manutenção.
Quando os procedimentos de inspeção segura permitirem, colete amostras representativas e inspecione a condição da CMS.
Uma condição normal pode incluir:
- Condição relativamente uniforme das partículas
- Quantidade limitada de pó visível
- Ausência de contaminação evidente por óleo ou água líquida
Possíveis indicadores de falha incluem:
- Quantidade excessiva de pó
- Partículas quebradas
- Aglomeração
- Contaminação por óleo
- Contaminação por umidade
- Perda significativa do volume do leito ou da densidade de enchimento
Se a degradação da CMS for severa, poderá ser necessária sua substituição.
A causa da deterioração deve sempre ser corrigida primeiro; caso contrário, o material de reposição poderá apresentar a mesma falha.
Ações corretivas no local
Depois que uma pulverização severa da CMS for confirmada, o trabalho corretivo deve seguir os procedimentos de manutenção e segurança do fabricante do gerador de nitrogênio PSA.
1. Desligamento e despressurização
Antes de abrir um vaso de adsorção:
- Pare o equipamento
- Isole as fontes de energia correspondentes
- Despressurize completamente o sistema
- Confirme que não há pressão residual
- Siga o procedimento do fabricante para abertura do vaso
Nunca abra um vaso de adsorção enquanto ele estiver pressurizado.
2. Remova o adsorvente degradado
Quando for necessária a substituição completa:
- Remova a CMS degradada de acordo com o procedimento de manutenção
- Remova o pó acumulado das áreas internas acessíveis
- Inspecione as tubulações e válvulas associadas quanto à contaminação por CMS
- Verifique os componentes a jusante que possam ter sido expostos ao pó
3. Repare os componentes internos
Antes de reabastecer o vaso, inspecione e repare, conforme necessário:
- Telas de suporte
- Componentes de retenção
- Distribuidores de gás
- Sistema de compactação do leito
- Tubulações e válvulas internas
O novo adsorvente não deve ser instalado até que a causa mecânica do movimento anormal do leito tenha sido solucionada.
4. Reabasteça com uma nova CMS
Utilize uma CMS que atenda aos requisitos específicos do gerador de nitrogênio PSA.
Siga o procedimento de enchimento e compactação especificado pelo fabricante para atingir a densidade de enchimento necessária e evitar movimento excessivo do leito.
Evite aplicar métodos genéricos de enchimento a todos os sistemas PSA, pois os projetos dos vasos e dos sistemas de compactação podem variar.
5. Verifique os parâmetros de operação
Após a manutenção:
- Confirme a pressão de entrada especificada
- Verifique a sequência das válvulas e a equalização de pressão
- Verifique a pureza do nitrogênio
- Verifique a vazão de nitrogênio
- Observe o comportamento da pressão
- Verifique a presença de ruídos anormais ou descarga de pó
Não altere arbitrariamente os parâmetros de comutação ou equalização, a menos que isso seja exigido pelo procedimento do fabricante.
6. Proteja os equipamentos a jusante
Se tiver ocorrido um arraste significativo de pó, inspecione:
- Filtros a jusante
- Tubulação de nitrogênio
- Analisadores de pureza
- Medidores de vazão
- Reguladores e válvulas
- Equipamentos sensíveis no ponto de uso
Os elementos filtrantes contaminados devem ser substituídos quando necessário.

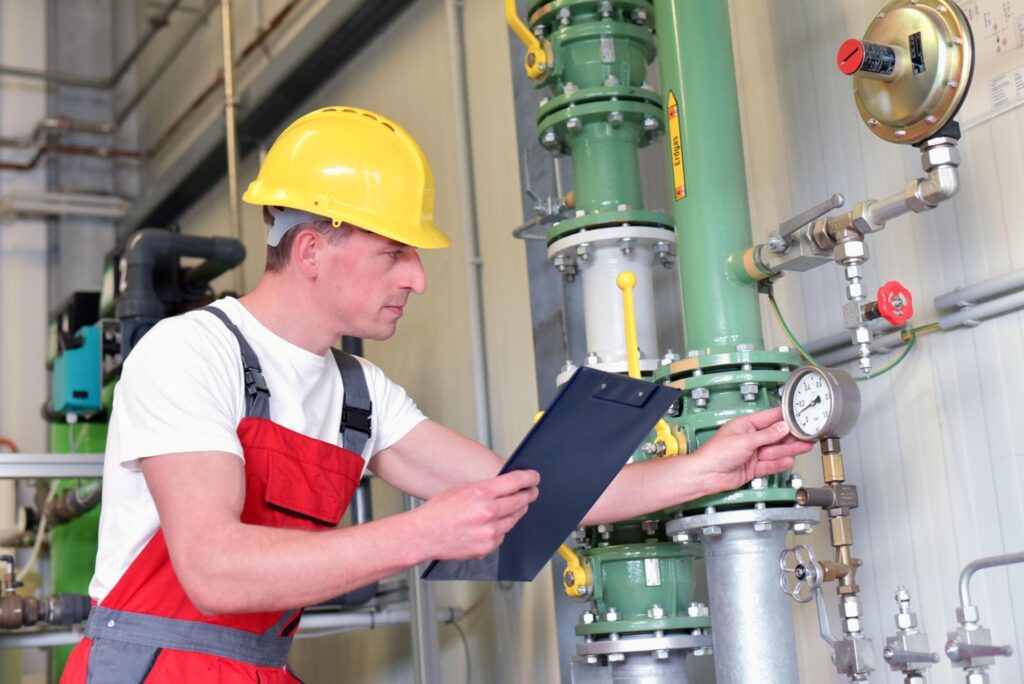

Estratégias de prevenção a longo prazo
A abordagem mais eficaz é evitar a pulverização da CMS antes que ocorram danos graves.
Mantenha a qualidade do ar comprimido
Mantenha secadores, filtros, separadores e drenos de condensado funcionando corretamente.
Água líquida, contaminação por óleo e excesso de partículas devem ser impedidos de chegar ao gerador de nitrogênio PSA.
Monitore o enchimento e a compactação do leito
Uma densidade de enchimento adequada ajuda a limitar o movimento do adsorvente durante os ciclos de pressão.
Os sistemas PSA da Lingyu incorporam compactação automática da CMS para ajudar a manter a densidade de enchimento e reduzir a pulverização causada pelo movimento do leito.
Monitore o desempenho das válvulas e dos ciclos de pressão
Verifique:
- Funcionamento das válvulas pneumáticas
- Sequência de comutação
- Equalização de pressão
- Pressão de entrada
- Pureza do nitrogênio
- Vazão de nitrogênio
Os sistemas Lingyu utilizam válvulas pneumáticas controladas por PLC em conjunto com um processo otimizado de equalização de pressão para manter ciclos alternados estáveis de adsorção e regeneração.
Faça a manutenção dos filtros e drenos de acordo com sua condição
Evite depender de intervalos universais de manutenção diária, semanal, mensal ou anual.
A frequência de inspeção e substituição deve considerar:
- Horas reais de operação
- Tendências da pressão diferencial
- Carga de condensado
- Qualidade do ar comprimido
- Condições ambientais
- Recomendações do fabricante
Selecione o sistema PSA de acordo com as condições reais de operação
Um gerador dimensionado incorretamente ou operado fora das condições especificadas pode causar tensões desnecessárias em todo o sistema.
Portanto, pureza, vazão, pressão de entrada, qualidade do ar comprimido e ambiente de operação devem ser considerados durante a seleção do equipamento.
Para mais orientações, consulte o guia de seleção de geradores de nitrogênio PSA.
Sequência prática de diagnóstico da pulverização da CMS
A pulverização da CMS normalmente não é um problema isolado do adsorvente.
Uma sequência prática de diagnóstico é:
Qualidade do ar comprimido → Enchimento e compactação do leito → Componentes internos de distribuição → Válvulas e ciclos de pressão → Condição da CMS
Um diagnóstico sistemático deve começar a montante antes que os vasos de adsorção sejam abertos.
Corrija primeiro o problema de qualidade do ar, depois inspecione o enchimento do leito e os componentes internos, verifique o funcionamento das válvulas e os ciclos de pressão e, por fim, avalie a condição da própria CMS.
Substituir o adsorvente sem identificar a causa principal pode proporcionar apenas uma solução temporária.
Conclusão
A pulverização da CMS em um gerador de nitrogênio PSA pode estar associada a vários fatores:
Qualidade do ar comprimido → Enchimento e compactação do leito → Componentes internos de distribuição → Válvulas e ciclos de pressão → Condição da CMS
A abordagem mais eficaz é identificar e corrigir a causa subjacente, em vez de tratar a substituição da CMS como a primeira solução.
Ao manter o ar comprimido limpo e seco, a compactação estável da CMS, o funcionamento confiável das válvulas e as condições corretas de operação do PSA, é possível reduzir o risco de pulverização da CMS, protegendo ao mesmo tempo a pureza do nitrogênio, a confiabilidade do equipamento e a produção a jusante.
