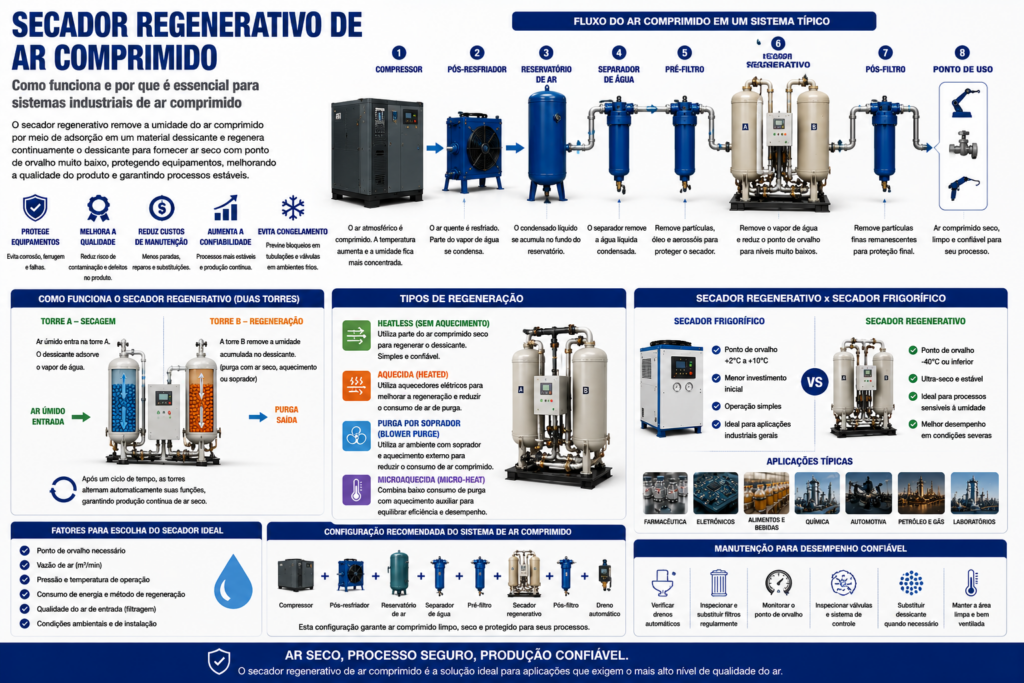

O ar comprimido é amplamente utilizado na fabricação industrial, processamento, embalagem, automação e instrumentação. No entanto, o ar comprimido contém naturalmente vapor de água, e a umidade não controlada pode contribuir para a corrosão, problemas em equipamentos pneumáticos, instabilidade de processos e aumento das necessidades de manutenção.
Um secador regenerativo de ar comprimido remove o vapor de água por meio de adsorção e, em seguida, restaura a capacidade de secagem do adsorvente por meio de um ciclo de regeneração. Em comparação com a secagem por refrigeração, os sistemas regenerativos por adsorção podem atingir pontos de orvalho sob pressão significativamente mais baixos, tornando-os adequados para aplicações que exigem ar comprimido muito seco.
O que é um secador regenerativo de ar comprimido?
Um secador regenerativo de ar comprimido é um tipo de secador de ar por adsorção.
O ar comprimido passa por um recipiente contendo adsorvente, como alumina ativada ou uma combinação de alumina ativada e peneira molecular, dependendo da configuração do secador. O vapor de água é adsorvido pelo adsorvente enquanto o ar comprimido seco continua a jusante.
O termo regenerativo refere-se à restauração da capacidade de adsorção do adsorvente após o acúmulo de umidade.
A maioria dos secadores regenerativos industriais utiliza dois recipientes. Enquanto uma torre seca o ar comprimido, a outra passa pelo processo de regeneração. As torres alternam entre essas funções para que o secador possa fornecer continuamente ar comprimido com baixo ponto de orvalho.
Por exemplo, o secador regenerativo HH sem aquecimento da Lingyu utiliza alumina ativada + peneira molecular de alto desempenho e proporciona um ponto de orvalho sob pressão na saída de ≤−40 °C nas condições operacionais aplicáveis.

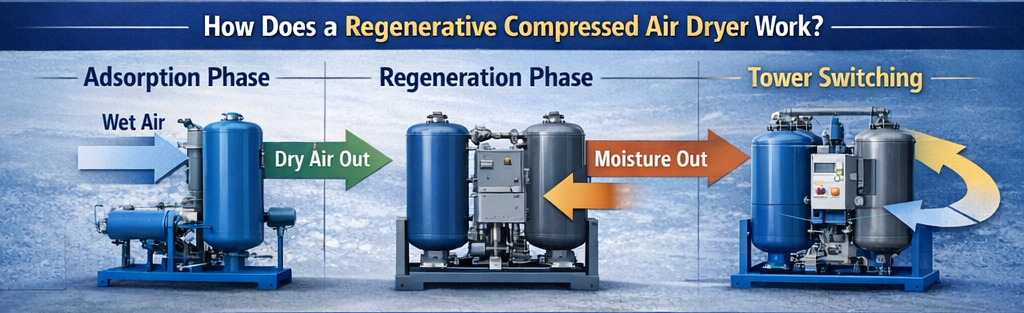

Como funciona um secador regenerativo de ar comprimido?
Embora os métodos de regeneração variem, a maioria dos secadores de duas torres segue o mesmo ciclo básico.
Adsorção
O ar comprimido úmido entra na torre em operação.
À medida que o ar atravessa o leito adsorvente, o vapor de água é adsorvido. O ar comprimido seco resultante sai do recipiente e segue para a rede de ar comprimido a jusante.
Regeneração
Ao mesmo tempo, a segunda torre é regenerada para que possa ser utilizada no próximo ciclo de adsorção.
O método de regeneração depende do projeto do secador. Ele pode utilizar ar seco de purga, calor externo, ar ambiente aquecido por um soprador ou outra fonte de energia de regeneração.
Repressurização e alternância das torres
Antes da alternância, muitos secadores regenerativos repressurizam e equalizam o recipiente regenerado para reduzir perturbações de pressão.
Em seguida, a torre regenerada passa a ser a torre de secagem, enquanto a torre anteriormente ativa entra em regeneração.
Essa sequência alternada permite a secagem contínua.
Para uma análise mais detalhada desse processo, consulte como a secagem por adsorção com duas torres mantém a operação contínua.
Por que utilizar um secador regenerativo de ar comprimido?
A principal razão para selecionar a secagem regenerativa é a necessidade de um ponto de orvalho sob pressão significativamente mais baixo do que o normalmente fornecido pela secagem por refrigeração.
Os sistemas de refrigeração da Lingyu podem proporcionar um ponto de orvalho sob pressão de aproximadamente 2–10 °C, enquanto determinadas configurações regenerativas por adsorção proporcionam ≤−40 °C ou outras faixas de baixo ponto de orvalho, dependendo do modelo.
Pontos de orvalho sob pressão mais baixos podem ser importantes quando o ar comprimido é utilizado em processos sensíveis à umidade ou quando as tubulações a jusante podem ser expostas a baixas temperaturas.
A secagem adequada também pode ajudar a reduzir a corrosão relacionada à umidade, proteger equipamentos pneumáticos e manter condições mais estáveis de instrumentação e produção.
Secadores regenerativos vs. secadores por refrigeração
Os secadores por refrigeração e regenerativos tratam o mesmo problema geral de umidade, mas proporcionam diferentes níveis de secagem.
Um secador por refrigeração remove a umidade resfriando o ar comprimido até que o vapor de água se condense, após o que o líquido é separado e descarregado. Essa tecnologia é adequada para muitas aplicações industriais de uso geral.
Um secador regenerativo remove o vapor de água residual por adsorção e é selecionado quando são necessários pontos de orvalho sob pressão significativamente mais baixos.
Na prática, a escolha deve se basear no ponto de orvalho sob pressão necessário, em vez de simplesmente presumir que o secador capaz de produzir o ar mais seco seja sempre a melhor opção.
Para uma comparação detalhada, consulte a comparação entre secadores por refrigeração e secadores por adsorção.

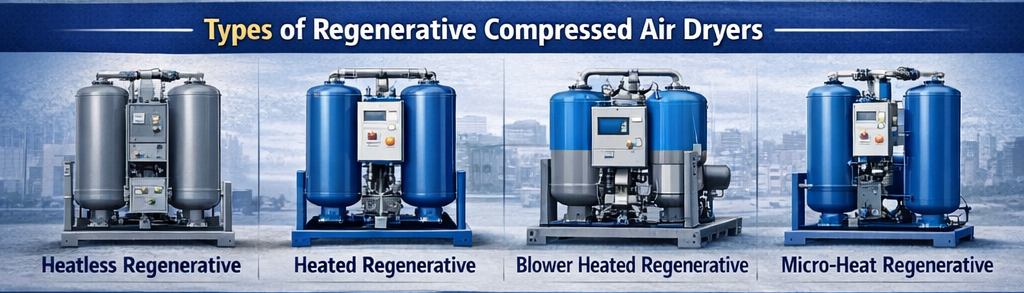

Tipos comuns de secadores regenerativos de ar comprimido
Diferentes projetos de secadores regenerativos utilizam diferentes métodos para restaurar a capacidade de adsorção do adsorvente.
Secador regenerativo sem aquecimento
Um secador sem aquecimento utiliza parte do ar seco produzido como ar de purga.
O ar de purga passa pela torre em regeneração com menor pressão parcial de vapor de água, permitindo que a umidade seja dessorvida do adsorvente e eliminada do sistema.
A configuração HH sem aquecimento da Lingyu apresenta consumo médio de ar de purga de 8–14% e ponto de orvalho sob pressão na saída de ≤−40 °C.
Secador regenerativo por purga aquecida
Um secador por purga aquecida utiliza uma fonte externa de calor para auxiliar na dessorção da umidade.
O ar seco produzido continua sendo utilizado como gás de transporte durante a regeneração, mas a adição de calor pode reduzir a quantidade necessária de ar de purga em comparação com um projeto sem aquecimento.
A configuração HH com purga aquecida da Lingyu apresenta consumo médio de ar de purga de 4–8% e ponto de orvalho sob pressão na saída de ≤−40 °C.
Secador com soprador aquecido e baixo consumo de purga
Um secador por adsorção com soprador aquecido utiliza ar ambiente aspirado por um soprador e aquecido antes de passar pela torre em regeneração.
O projeto HRB-E da Lingyu utiliza aproximadamente 2% da vazão do sistema como ar seco de purga para resfriamento durante a etapa de resfriamento. Isso reduz significativamente o consumo de ar comprimido, mas não se trata de um secador de purga zero.
Secador com soprador aquecido e purga zero
Os sistemas com soprador aquecido e purga zero utilizam uma configuração de resfriamento diferente.
No projeto HRB-Z da Lingyu, o ar ambiente é aquecido para a dessorção, enquanto a etapa de resfriamento utiliza um circuito fechado através de um intercooler e da torre de regeneração. Nenhum ar seco produzido é consumido durante o processo de regeneração.
Essa distinção é importante porque um secador com soprador aquecido não opera automaticamente com purga zero.
A linha de secadores regenerativos da Lingyu também inclui secadores por adsorção com calor de compressão, oferecendo outra abordagem de regeneração para sistemas de ar comprimido adequados.
Aplicações dos secadores regenerativos
Os secadores regenerativos são considerados quando a umidade do ar comprimido precisa ser rigorosamente controlada.
As aplicações típicas podem incluir produção de eletrônicos e semicondutores, fabricação farmacêutica, ar de instrumentação e controle, processamento químico e petroquímico, fabricação de precisão, redes de ar comprimido em baixas temperaturas, determinados processos de alimentos e bebidas e outros sistemas de produção sensíveis à umidade.
O ponto de orvalho sob pressão necessário deve continuar sendo determinado pelo processo real, e não simplesmente pelo nome do setor.
Como escolher o secador regenerativo correto
A seleção começa pelo ponto de orvalho sob pressão necessário.
Depois disso, os principais fatores incluem vazão real de ar, pressão de entrada, temperatura de entrada, condições ambientais, menor temperatura a jusante, método de regeneração, consumo de ar de purga, energia elétrica ou térmica, queda de pressão, requisitos de manutenção e variação de carga esperada.
Por exemplo, um sistema relativamente pequeno pode aceitar a simplicidade da regeneração sem aquecimento, enquanto uma instalação maior e de operação contínua pode justificar a avaliação de tecnologias com soprador aquecido ou outras soluções de baixo consumo de purga.
Para orientações mais detalhadas de seleção, consulte o guia de dimensionamento de secadores de ar por adsorção.
Por que o tratamento do ar de entrada é importante?
Os secadores regenerativos funcionam melhor quando o ar comprimido de entrada é adequadamente tratado.
Água líquida, aerossóis de óleo e contaminação por partículas podem interferir no desempenho da adsorção e reduzir a vida útil do adsorvente.
A separação de umidade e a filtragem adequadas devem, portanto, ser selecionadas de acordo com o tipo de compressor, a configuração do secador e a qualidade necessária do ar na saída.
Não existe uma única configuração de pré-filtros aplicável a todos os secadores regenerativos. A configuração de tratamento deve corresponder aos requisitos reais do secador e do sistema de ar comprimido.
Manutenção de um secador regenerativo de ar comprimido
A manutenção deve se concentrar nos componentes que afetam diretamente a adsorção e a regeneração.
Os principais pontos incluem:
- Monitoramento do ponto de orvalho sob pressão
- Filtros de entrada e saída
- Válvulas de comutação e de purga
- Desempenho da regeneração
- Aquecedores ou sopradores, quando instalados
- Operação do controlador e dos sensores
- Queda de pressão
- Condição do adsorvente
O adsorvente não deve ser substituído simplesmente porque fica saturado durante um ciclo normal de adsorção. A saturação faz parte do processo normal de secagem, e a regeneração deve restaurar a capacidade de adsorção do material.
A substituição torna-se necessária quando o adsorvente está contaminado, fisicamente degradado, excessivamente pulverizado ou já não mantém o desempenho necessário apesar da regeneração correta.
Um secador regenerativo é a escolha correta?
Um secador regenerativo deve ser selecionado porque o processo exige sua capacidade de baixo ponto de orvalho, e não simplesmente porque ele é tecnicamente capaz de produzir ar mais seco.
Em comparação com a secagem por refrigeração, os sistemas regenerativos podem envolver perdas de ar de purga, consumo de energia para aquecimento, potência do soprador, válvulas adicionais ou maiores necessidades de manutenção, dependendo do método de regeneração.
A escolha correta deve, portanto, equilibrar o ponto de orvalho sob pressão necessário, as condições operacionais, o consumo de energia, os requisitos de manutenção e o custo do ciclo de vida.
Conclusão
Um secador regenerativo de ar comprimido remove o vapor de água por meio de adsorção e restaura continuamente o desempenho do adsorvente por meio da regeneração.
A maioria dos sistemas utiliza torres alternadas para que um recipiente possa secar o ar comprimido enquanto o outro é regenerado. Projetos sem aquecimento, por purga aquecida, com soprador aquecido e baixo consumo de purga, com soprador aquecido e purga zero e com calor de compressão oferecem diferentes maneiras de realizar essa regeneração.
A principal razão para utilizar um secador regenerativo é a necessidade de um baixo ponto de orvalho sob pressão que a secagem por refrigeração não pode fornecer de forma econômica ou tecnicamente adequada à aplicação.
A configuração HH sem aquecimento da Lingyu utiliza, em média, 8–14% de ar de purga e proporciona um ponto de orvalho sob pressão na saída de ≤−40 °C, enquanto a configuração HH com purga aquecida reduz o consumo médio de purga para 4–8% e também proporciona um ponto de orvalho sob pressão na saída de ≤−40 °C. O projeto HRB-E com soprador aquecido reduz o ar seco de purga para resfriamento a aproximadamente 2% da vazão do sistema, enquanto o projeto HRB-Z elimina o consumo de ar seco produzido durante a regeneração.
A escolha do método de regeneração correto de acordo com o ponto de orvalho sob pressão, a vazão de ar, as condições operacionais, o consumo de purga, os requisitos de energia e as necessidades de manutenção ajuda a fornecer ar comprimido seco e estável sem aumentar desnecessariamente os custos operacionais.
