A Série AH de secadores de ar por refrigeração com resfriamento a ar foi projetada para sistemas industriais de ar comprimido que exigem remoção confiável de umidade em condições de temperatura de entrada relativamente elevada.
Este artigo se concentra especificamente no princípio de funcionamento da Série AH, ponto de orvalho sob pressão, queda de pressão, projeto de separação de umidade, faixa de operação e considerações para seleção do modelo.
Em condições padrão, a Série AH fornece um ponto de orvalho sob pressão de 2–10 °C, suporta temperatura nominal de entrada de 50 °C e pode operar com temperaturas de entrada de até 80 °C.
Para usuários que estejam comparando uma gama mais ampla de soluções de secagem por refrigeração, a linha de secadores de ar por refrigeração com resfriamento a ar da Lingyu oferece configurações adicionais para diferentes condições de operação.
Como funciona o secador de ar por refrigeração Série AH
O ar comprimido em alta temperatura, contendo umidade e óleo, entra primeiro no pré-resfriador refrigerado a ar e no trocador de calor ar-ar.
Durante essa etapa, o ar comprimido de entrada é pré-resfriado antes de chegar ao evaporador de refrigeração.
Em seguida, o ar comprimido passa pelo evaporador ar-refrigerante, onde sua temperatura é reduzida até que a umidade se condense. Em condições operacionais padrão, o secador foi projetado para atingir um ponto de orvalho sob pressão de 2–10 °C.
A umidade condensada, o óleo e parte das impurezas transportadas são separados do ar pelo sistema de separação gás-líquido e descarregados por meio de um dreno automático.
Por fim, o ar comprimido seco e em baixa temperatura retorna pelo trocador de calor ar-ar, onde é reaquecido em direção à temperatura ambiente antes de sair do secador.
Esse processo reduz o risco de condensação a jusante e recupera capacidade de resfriamento por meio da troca térmica.
Para uma explicação mais detalhada do processo, consulte como funciona um secador de ar por refrigeração.
Principais condições de operação
As condições operacionais padrão da Série AH são:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão operacional | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Queda de pressão | ≤0,025 MPa |
| Método de resfriamento | Resfriamento a ar |
| Refrigerante padrão | R22 |
| Refrigerantes opcionais | R407C / R410A mediante solicitação |
A Série AH foi projetada para instalação interna sobre piso de concreto nivelado, com uma distância mínima de aproximadamente 1,5 m ao redor da unidade.
Esses limites são importantes durante a seleção porque o desempenho do secador é afetado não apenas pela vazão, mas também pela temperatura de entrada, pressão do sistema e condições ambientais.
Por que a capacidade para altas temperaturas de entrada é importante
Um secador por refrigeração precisa remover tanto o calor sensível quanto a umidade do ar comprimido de entrada.
Quando o ar de descarga do compressor entra no secador em uma temperatura mais elevada, o sistema de refrigeração precisa lidar com uma carga térmica maior. Isso também pode aumentar a quantidade de vapor de água que entra no sistema de tratamento.
A Série AH possui temperatura nominal de entrada de 50 °C e suporta temperatura máxima de entrada de 80 °C, tornando-se adequada para sistemas de ar comprimido nos quais a temperatura de entrada pode ser superior à de aplicações convencionais de menor temperatura.
No entanto, a temperatura máxima de entrada não deve ser tratada como o objetivo normal de projeto.
Para a estabilidade do sistema a longo prazo, a temperatura real de descarga do compressor, o desempenho do pós-resfriador, as condições de ventilação e a temperatura ambiente devem ser avaliados em conjunto.
Projeto de refrigeração de alta estabilidade
A Série AH utiliza trocadores de calor principais fabricados internamente, juntamente com compressores de refrigeração e componentes de fornecedores estabelecidos, incluindo fontes de compressores como Panasonic, Copeland, Danfoss e Hanbell.
A principal consideração não é simplesmente a marca dos componentes. A estabilidade do desempenho de refrigeração é importante porque flutuações na temperatura de evaporação ou na capacidade de resfriamento podem afetar diretamente o ponto de orvalho na saída.
Portanto, um secador por refrigeração precisa manter desempenho de refrigeração consistente em toda a sua faixa de operação prevista, e não apenas atingir a capacidade nominal em um único ponto de projeto.
Separação da umidade após o resfriamento
Resfriar o ar comprimido, por si só, não conclui o processo de secagem. Depois que a umidade se condensa, o líquido precisa ser separado e descarregado de forma eficaz antes que o ar saia do secador.
A Série AH utiliza um sistema de separação de água desenvolvido de forma independente, destinado a proporcionar separação confiável entre gás e líquido.
Seu sistema de refrigeração e remoção de condensado incorpora pré-resfriador refrigerado a ar, trocador de calor ar-ar, evaporador de refrigeração, separador ar-água, dreno automático, compressor de refrigeração, condensador, válvula de expansão e pressostatos.
Esses componentes trabalham em conjunto como um único sistema de refrigeração e remoção de condensado, e não como partes isoladas.
Queda de pressão e eficiência do sistema
A Série AH especifica uma queda de pressão de ≤0,025 MPa.
A queda de pressão é importante porque o compressor precisa, em última análise, manter a pressão exigida no ponto de uso a jusante. Se houver perda excessiva de pressão em secadores, filtros, válvulas ou tubulações, a estação de compressores pode precisar operar com uma pressão de descarga mais alta.
Portanto, a eficiência do secador não deve ser avaliada apenas pelo consumo elétrico.
A avaliação total do sistema também deve considerar as perdas de pressão no secador por refrigeração, filtros, reservatório de ar e válvulas, tubulação de distribuição e equipamentos de tratamento no ponto de uso.
Uma queda de pressão relativamente baixa no secador ajuda a reduzir perdas desnecessárias na linha de tratamento de ar comprimido.
Para mais detalhes, consulte o guia sobre queda de pressão em sistemas de ar comprimido.
Operação inteligente com dois compressores nos modelos de maior porte
Uma característica importante de determinados modelos maiores da Série AH é a configuração com dois compressores de refrigeração 1+1.
O segundo compressor de refrigeração pode ligar ou desligar automaticamente de acordo com a carga do sistema. Em vez de manter os dois compressores funcionando continuamente sob carga reduzida, o sistema pode adaptar a capacidade de refrigeração à demanda real de tratamento.
Essa configuração adaptável à carga é particularmente útil quando a demanda de ar comprimido varia.
Especificações técnicas da Série AH
Alguns modelos representativos da Série AH são apresentados abaixo.
| Modelo | Vazão | Alimentação elétrica | Potência total | Conexão | Peso | Dimensões |
| LY-D10AC | 1,5 m³/min | 220 V / 50 Hz | 0,68 kW | G1″ | 49 kg | 680×440×710 mm |
| LY-D20AC | 2,5 m³/min | 220 V / 50 Hz | 0,83 kW | G1″ | 58 kg | 800×440×800 mm |
| LY-D30AH | 3,8 m³/min | 220 V / 50 Hz | 1,10 kW | G1.5″ | 104 kg | 980×500×930 mm |
| LY-D50AH | 6,5 m³/min | 220 V / 50 Hz | 1,50 kW | G1.5″ | 129 kg | 1030×550×1000 mm |
| LY-D75AH | 10,5 m³/min | 220 V / 50 Hz | 2,20 kW | G2″ | 177 kg | 1240×650×1150 mm |
| LY-D100AH | 13,5 m³/min | 380 V / 50 Hz | 3,10 kW | G2.5″ | 215 kg | 1350×670×1300 mm |
| LY-D120AH | 17,0 m³/min | 380 V / 50 Hz | 3,10 kW | G2.5″ | 222 kg | 1350×670×1300 mm |
| LY-D150AH | 21,5 m³/min | 380 V / 50 Hz | 5,20 kW | DN80 | 283 kg | 1450×700×1510 mm |
| LY-D200AH | 28,5 m³/min | 380 V / 50 Hz | 5,50 kW | DN80 | 334 kg | 1550×850×1595 mm |
| LY-D400AH | 45,0 m³/min | 380 V / 50 Hz | 10,0 kW | DN100 | 630 kg | 1830×950×1840 mm |
| LY-D600AH | 65,0 m³/min | 380 V / 50 Hz | 11,9 kW | DN125 | 950 kg | 2300×1300×1930 mm |
| LY-D800AH | 85,0 m³/min | 380 V / 50 Hz | 16,2 kW | DN125 | 1200 kg | 2400×1420×1860 mm |
| LY-D1100AH | 110,0 m³/min | 380 V / 50 Hz | 19,7 kW | DN150 | 1450 kg | 3100×1600×2180 mm |
A faixa padrão da Série AH chega a 110 m³/min. Para vazões maiores ou requisitos especiais relacionados a materiais, temperatura ou pressão operacional, a configuração deve ser confirmada separadamente.
Para informações específicas sobre o equipamento, os usuários podem consultar a página do secador de ar por refrigeração com trocador casco e tubos.
Como selecionar o modelo correto da Série AH
A seleção de um secador Série AH deve começar pelas condições reais de operação, e não simplesmente pela correspondência com a vazão nominal do compressor.
Vazão
Determine a demanda máxima real de ar comprimido que passará pelo secador.
Um secador selecionado muito próximo de sua capacidade nominal pode ter pouca margem quando a temperatura de entrada ou as condições ambientais aumentarem.
Temperatura de entrada
A temperatura nominal de entrada é de 50 °C, com máximo de 80 °C.
Se o local operar regularmente próximo ao limite superior de temperatura, isso deve ser considerado durante a seleção do equipamento.
Pressão de operação
A pressão nominal padrão é de 0,7 MPa, com faixa normal de operação de 0,6–1,0 MPa.
Se a pressão real diferir significativamente, pode ser necessário recalcular a capacidade efetiva de tratamento.
Ponto de orvalho exigido
A Série AH foi projetada para um ponto de orvalho sob pressão de 2–10 °C.
Se o processo exigir pontos de orvalho significativamente mais baixos, um secador por adsorção ou um sistema combinado pode ser mais adequado, em vez de se superdimensionar um secador por refrigeração.
Condições ambientais
Como a Série AH utiliza resfriamento a ar, a rejeição de calor depende do ambiente de instalação.
Portanto, ventilação adequada e espaço suficiente ao redor do equipamento fazem parte do dimensionamento e da instalação corretos do secador.
Projeto refrigerado a ar e considerações de instalação
A Série AH utiliza resfriamento a ar, eliminando a necessidade de uma fonte externa de água de resfriamento.
Isso pode simplificar a instalação em instalações onde a água de resfriamento não esteja disponível ou não seja desejada. No entanto, equipamentos de refrigeração com resfriamento a ar dependem do fluxo de ar ambiente para a rejeição de calor no condensador.
A área de instalação deve fornecer ventilação adequada, espaço suficiente para manutenção, fluxo de ar limpo através do condensador, proteção contra acúmulo excessivo de poeira e temperatura ambiente dentro da faixa operacional especificada de 2–45 °C.
Para a configuração padrão, recomenda-se instalação interna sobre piso de concreto nivelado, com aproximadamente 1,5 m de espaço ao redor da unidade.
A filtragem deve ser considerada separadamente
Um secador por refrigeração atua principalmente sobre a umidade por meio do resfriamento do ar comprimido e da separação do condensado. Ele não substitui todos os requisitos de filtragem.
Aerossóis de óleo e partículas sólidas ainda podem exigir tratamento dedicado antes ou depois do secador, dependendo da qualidade de ar necessária.
Portanto, a linha de filtros de precisão para ar comprimido da Lingyu pode ser integrada ao secador quando for necessário desempenho adicional de remoção de partículas ou óleo.
Isso mantém clara a função de cada componente: o secador controla a umidade, enquanto a filtragem atua sobre contaminantes que a refrigeração, por si só, não remove completamente.
Aplicações industriais adequadas
A Série AH foi projetada para tratamento industrial de ar comprimido, e não para ser vinculada a uma longa lista de dispositivos finais sem relação entre si.
Sua cobertura industrial pode incluir setores como eletrônicos, energia, eletrodomésticos, aeroespacial, siderurgia, máquinas, automotivo e fabricação de baterias de lítio, sendo a configuração final do secador determinada pelas condições reais do ar comprimido e pelos requisitos de qualidade do ar.
Os requisitos específicos de cada setor devem ser avaliados separadamente para que a seleção da Série AH permaneça focada no desempenho do secador, e não em uma lista genérica de aplicações.
Quando outro secador por refrigeração pode ser mais adequado?
A Série AH é posicionada principalmente em torno de resfriamento a ar, capacidade para altas temperaturas de entrada e operação industrial estável.
No entanto, outro secador por refrigeração pode ser mais adequado quando o projeto prioriza um requisito diferente.
Sistemas com resfriamento a água podem ser considerados quando houver água de resfriamento adequada disponível na planta; os modelos da Série DD priorizam baixa queda de pressão; os modelos da Série PD utilizam um trocador de calor de placas integrado; e os modelos da Série PB enfatizam a operação com frequência variável.
Essas tecnologias não devem ser tratadas como intercambiáveis. A configuração adequada depende do objetivo real da operação.
Os usuários que estiverem avaliando uma alternativa com resfriamento a água podem consultar a categoria de secadores por refrigeração com resfriamento a água.
Pontos de manutenção para um desempenho estável
A manutenção de rotina deve se concentrar nos componentes de refrigeração e remoção de condensado que influenciam diretamente o desempenho do secador.
Os pontos típicos de inspeção incluem condensador, compressor de refrigeração, dreno automático, separador ar-água, pressões do refrigerante, válvula de expansão, filtro secador e fluxo de ar ao redor do condensador.
A manutenção não serve apenas para evitar falhas. Ela também ajuda a manter a transferência térmica estável, a remoção eficaz do condensado e um ponto de orvalho consistente na saída.
Informações a preparar antes de solicitar um secador
Antes de selecionar um modelo da Série AH, prepare:
- vazão necessária;
- pressão operacional;
- temperatura normal e máxima de entrada;
- temperatura ambiente;
- ponto de orvalho sob pressão exigido;
- espaço disponível para instalação;
- horas de operação;
- requisitos de controle ou comunicação.
A Série AH também pode oferecer controle PLC opcional, contatos secos, comunicação Modbus e personalização relacionada a IoT, de acordo com os requisitos do projeto.
Para requisitos fora do padrão, pode então ser avaliada uma configuração técnica personalizada.
Conclusão

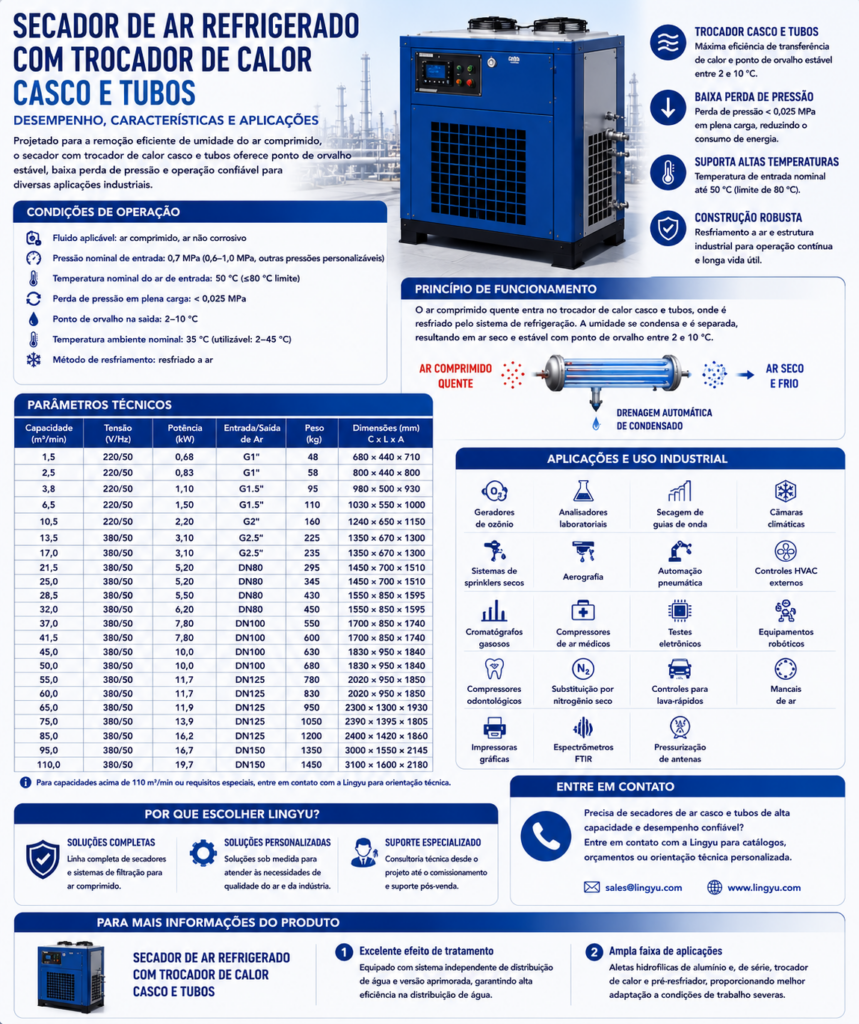

O secador de ar por refrigeração com trocador casco e tubos Série AH foi projetado para sistemas industriais de ar comprimido que exigem remoção estável de umidade em condições de temperatura de entrada relativamente elevada.
Suas principais características incluem ponto de orvalho sob pressão de 2–10 °C, temperatura nominal de entrada de 50 °C, temperatura máxima de entrada de ≤80 °C, queda de pressão de ≤0,025 MPa, pressão nominal de entrada de 0,7 MPa, faixa de pressão operacional de 0,6–1,0 MPa, faixa de temperatura ambiente de 2–45 °C, operação com resfriamento a ar, R22 como refrigerante padrão, R407C/R410A como refrigerantes opcionais, separação de umidade de alta eficiência e operação adaptativa à carga com dois compressores nos modelos maiores aplicáveis.
A seleção correta deve considerar conjuntamente vazão, temperatura de entrada, pressão operacional, condições ambientais, queda de pressão, ponto de orvalho exigido e ambiente de instalação, em vez de depender apenas da capacidade nominal.
