O ar comprimido é uma utilidade crítica na fabricação moderna, mas o ar que sai de um compressor pode conter vapor de água, condensado líquido, contaminação por óleo e partículas. Se esses contaminantes não forem tratados adequadamente, podem contribuir para corrosão das tubulações, problemas em equipamentos pneumáticos, instabilidade dos processos e problemas de qualidade do produto.
Um secador de ar por refrigeração com resfriamento a ar remove grande parte da umidade resfriando o ar comprimido até que o vapor de água se condense, separando o líquido resultante e reaquecendo o ar seco antes que ele entre no sistema de distribuição.
Para aplicações industriais que não exigem pontos de orvalho sob pressão extremamente baixos, a secagem por refrigeração pode proporcionar um equilíbrio eficaz entre remoção de umidade, simplicidade do sistema e custo operacional.
A Série AH da Lingyu foi projetada especificamente como um secador por refrigeração com resfriamento a ar e faz parte da linha mais ampla de secadores por refrigeração com resfriamento a ar.

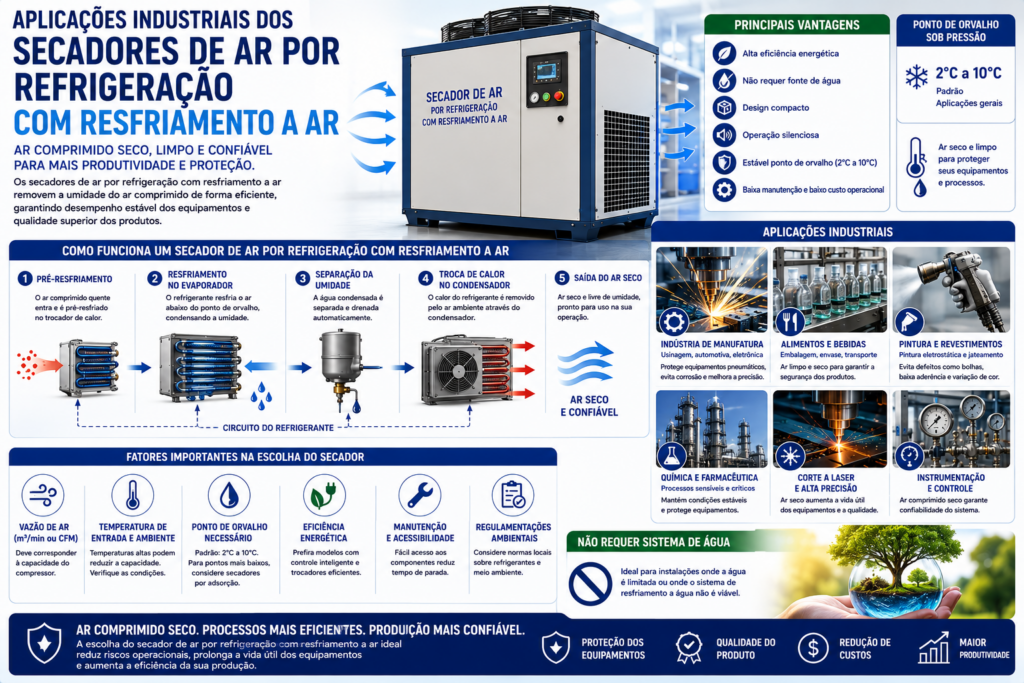

Como funciona um secador de ar por refrigeração com resfriamento a ar?
O processo básico de secagem possui quatro etapas principais.
1. Pré-resfriamento
O ar comprimido em alta temperatura contendo umidade entra primeiro no pré-resfriador refrigerado a ar e no trocador de calor ar-ar.
O ar de entrada é parcialmente resfriado antes de chegar ao evaporador, reduzindo a carga de refrigeração.
2. Resfriamento por refrigeração
Em seguida, o ar comprimido passa pelo evaporador ar-refrigerante.
Nesse ponto, o circuito de refrigeração reduz a temperatura do ar até que o vapor de água comece a se condensar.
A Série AH da Lingyu é especificada para um ponto de orvalho sob pressão de 2–10 °C nas condições operacionais indicadas.
3. Separação e drenagem do condensado
Durante o resfriamento, a umidade, o óleo e algumas impurezas se condensam.
Um separador gás-líquido remove o condensado do fluxo de ar comprimido, que depois é descarregado por uma válvula de drenagem automática.
Essa etapa é fundamental porque apenas resfriar o ar não é suficiente; o líquido condensado também precisa ser removido de forma confiável.
4. Reaquecimento
O ar comprimido frio e seco passa novamente pelo trocador de calor ar-ar.
Ele é reaquecido em direção à temperatura ambiente antes de sair do secador, ao mesmo tempo em que ajuda a pré-resfriar o ar comprimido de entrada.
Para uma explicação mais detalhada do ciclo de refrigeração, consulte o princípio de funcionamento dos secadores de ar por refrigeração.
Principais condições de operação da Série AH
As principais especificações operacionais da Série AH são:
| Parâmetro | Especificação da Série AH |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Pressão de operação | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 50 °C |
| Temperatura máxima de entrada | ≤80 °C |
| Ponto de orvalho sob pressão | 2–10 °C |
| Temperatura ambiente nominal | 32 °C |
| Faixa de temperatura ambiente | 2–45 °C |
| Queda de pressão | ≤0,025 MPa |
| Método de resfriamento | Resfriamento a ar |
| Refrigerante padrão | R22 |
| Refrigerantes opcionais | R407C / R410A mediante solicitação |
Essas condições operacionais são importantes para a seleção real do secador porque a vazão, por si só, não determina a capacidade de um secador por refrigeração.
Por que os secadores por refrigeração com resfriamento a ar são comuns na indústria?
Uma das vantagens mais práticas de um secador com resfriamento a ar é que ele não exige um circuito de água de resfriamento.
O calor do sistema de refrigeração é rejeitado por meio do ar ambiente, o que pode simplificar a instalação quando a água de resfriamento não está disponível, não é desejável ou é cara de fornecer.
Isso não significa que um projeto com resfriamento a ar seja automaticamente melhor do que um secador com resfriamento a água. Uma instalação com resfriamento a ar depende mais da temperatura ambiente, do fluxo de ar, da ventilação e da limpeza do condensador, enquanto um sistema com resfriamento a água depende da temperatura, pressão, vazão e qualidade da água de resfriamento.
Portanto, a escolha correta depende das condições específicas do local.
Aplicações dos secadores de ar por refrigeração com resfriamento a ar
Os secadores por refrigeração com resfriamento a ar podem ser utilizados em uma ampla variedade de processos industriais quando seu ponto de orvalho sob pressão de 2–10 °C e a configuração geral de tratamento de ar atendem aos requisitos reais do processo.
Indústria automotiva e fabricação em geral
Instalações automotivas e de fabricação em geral utilizam ar comprimido em ferramentas pneumáticas, atuadores, equipamentos de automação, sistemas de montagem, robótica e muitas outras funções de produção.
O excesso de umidade pode contribuir para corrosão, travamento de válvulas, operação pneumática instável e problemas de manutenção.
Quando o requisito do processo pode ser atendido por um ponto de orvalho sob pressão de 2–10 °C, um secador por refrigeração com resfriamento a ar pode fornecer uma solução adequada de controle de umidade.
Consulte a página de indústria automotiva e componentes de transporte.
Usinagem e equipamentos pneumáticos
Centros de usinagem e outros equipamentos industriais frequentemente dependem de cilindros pneumáticos, válvulas, ferramentas de ar, sistemas de fixação e controles.
A água condensada no sistema de distribuição pode contribuir para corrosão e afetar a lubrificação ou a confiabilidade dos componentes.
Um secador por refrigeração pode reduzir substancialmente essa carga de umidade antes que o ar chegue aos equipamentos a jusante.
O secador deve ser dimensionado de acordo com a vazão real de operação, a pressão e a temperatura de entrada, em vez de simplesmente corresponder à capacidade nominal indicada na placa do compressor.
A Série AH da Lingyu possui temperatura nominal de entrada de 50 °C e permite temperatura máxima de entrada de ≤80 °C, o que é especialmente relevante quando o ar que entra no secador permanece relativamente quente.
Processos de pintura e revestimento
A contaminação por umidade pode causar problemas em processos de pintura e revestimento assistidos por ar comprimido.
Dependendo do processo, a água que chega ao fornecimento de ar pode contribuir para defeitos de superfície, atomização inconsistente ou problemas na qualidade do revestimento.
Quando a qualidade de ar exigida é compatível com a secagem por refrigeração, um secador com resfriamento a ar pode ajudar a estabilizar o nível de umidade do fornecimento de ar comprimido.
No entanto, a umidade não é o único contaminante relevante. Óleo e partículas também podem precisar ser controlados por meio de filtragem adequada a montante ou a jusante.
Portanto, um secador deve ser considerado como parte de uma linha de tratamento de ar comprimido, e não como uma solução completa de remoção de contaminantes por si só.
Eletrônicos e fabricação de precisão
A fabricação de eletrônicos e de precisão frequentemente utiliza ar comprimido em automação, movimentação de componentes, controles pneumáticos, limpeza e equipamentos de produção.
Corrosão relacionada à umidade ou condensação podem ser inaceitáveis em torno de equipamentos e processos sensíveis.
Se um PDP de 2–10 °C for adequado, um secador por refrigeração pode ser apropriado. Se o processo exigir ar comprimido significativamente mais seco, pode ser necessário utilizar um secador por adsorção.
Consulte a página de eletrônicos e semicondutores.
Processamento de alimentos e bebidas
O ar comprimido pode ser utilizado em instalações de alimentos e bebidas para embalagem, transporte, equipamentos pneumáticos, controle de processo e outras utilidades.
O controle da umidade pode ser importante, mas a qualidade de ar comprimido exigida depende fortemente de como e onde o ar entra em contato com o processo ou com o produto.
Um secador por refrigeração remove principalmente a umidade por resfriamento e condensação. Ele não deve ser tratado como uma solução completa de remoção de óleo por si só. Quando óleo, partículas ou outros contaminantes precisam ser controlados, também devem ser considerados a filtragem adequada e o sistema completo de tratamento de ar comprimido.
Para informações específicas do setor, consulte a página de processamento de alimentos e bebidas.
Fabricação de metais e corte a laser
O ar comprimido é cada vez mais utilizado na fabricação de metais e em alguns sistemas de corte a laser, mas a qualidade de ar exigida pode variar consideravelmente entre equipamentos e configurações de processo.
Um secador por refrigeração com resfriamento a ar pode ser adequado quando a especificação do equipamento permite um ponto de orvalho compatível com secagem por refrigeração.
Alguns processos de laser ou de precisão podem exigir pontos de orvalho mais baixos ou filtragem adicional, portanto a seleção do secador deve seguir a especificação de ar comprimido do fabricante do equipamento, e não apenas o nome do setor.
Consulte a página de fabricação de ferro, aço e metais.
Instalações químicas e farmacêuticas
As indústrias química, petroquímica, farmacêutica e de processos relacionados podem utilizar ar comprimido para instrumentação, controle pneumático, embalagem, sistemas de utilidades e processos de fabricação.
Um secador por refrigeração pode ser adequado para algumas dessas funções quando o ponto de orvalho exigido estiver dentro da faixa da refrigeração.
No entanto, esses setores também incluem aplicações que exigem pontos de orvalho sob pressão muito inferiores a 2–10 °C. Quando é necessário um ponto de orvalho muito baixo, a secagem por adsorção deve ser avaliada.
A especificação do processo — e não apenas o setor — é a base correta para a seleção do secador.
Ar geral de fábrica e oficina
Os secadores por refrigeração com resfriamento a ar são particularmente práticos para sistemas gerais de ar de fábrica quando o ponto de orvalho sob pressão exigido é de aproximadamente 2–10 °C, um sistema de água de resfriamento não está disponível ou não é desejado, a ventilação ambiente é adequada, a temperatura e a pressão de entrada permanecem dentro da faixa de projeto do secador e a demanda de ar comprimido é compatível com a capacidade nominal.
Essa combinação torna a secagem por refrigeração útil em fábricas, oficinas, armazéns, operações de montagem e outros ambientes industriais.
Não exige fornecimento de água de resfriamento
Uma das diferenças mais claras entre secadores por refrigeração com resfriamento a ar e a água está na infraestrutura.
A Série AH utiliza resfriamento a ar, portanto não são necessários para o próprio secador uma entrada e uma saída de água de resfriamento, circuito de bombas ou equipamentos associados de gerenciamento de água.
Isso pode simplificar a instalação em locais sem água de resfriamento centralizada.
No entanto, o condensador ainda exige fluxo de ar ambiente suficiente. Ventilação inadequada, superfícies bloqueadas do trocador de calor ou temperatura ambiente excessiva podem reduzir o desempenho da refrigeração.
Ponto de orvalho sob pressão estável de 2–10 °C
A Série AH é especificada para um ponto de orvalho sob pressão de 2–10 °C.
Essa faixa é adequada para muitas aplicações industriais gerais de ar comprimido, mas não deve ser descrita como uma especificação de ar ultrasseco.
Se um processo exigir −20 °C, −40 °C ou um ponto de orvalho sob pressão igualmente baixo, um secador por adsorção normalmente será a tecnologia mais relevante.
Portanto, o ponto de orvalho sob pressão exigido deve ser estabelecido antes da escolha entre secagem por refrigeração e por adsorção.
Queda de pressão e eficiência do sistema
A Série AH especifica uma queda de pressão de ≤0,025 MPa nas condições indicadas.
A queda de pressão é importante porque uma perda adicional de pressão no sistema de tratamento pode aumentar a pressão de descarga necessária do compressor para manter a pressão desejada no ponto de uso.
Portanto, a eficiência do secador não deve ser avaliada apenas com base na potência do compressor de refrigeração. A avaliação total do sistema deve considerar tanto o consumo elétrico quanto a perda de pressão.
Para mais detalhes, consulte como a queda de pressão afeta a eficiência do sistema de ar comprimido.
Controle de refrigeração responsivo à carga
Nos modelos da Série AH de 5 a 180 m³/min, é utilizada uma configuração de dois compressores 1+1, na qual o segundo compressor de refrigeração pode ligar ou desligar conforme a carga.
Isso permite que a capacidade de refrigeração responda às mudanças na demanda de ar comprimido e fornece um método específico do produto para adaptar a operação do sistema de refrigeração à carga.
Opções de refrigerante
A Série AH especifica R22 como refrigerante padrão, com R407C e R410A disponíveis mediante solicitação.
Como os requisitos e regulamentos relacionados a refrigerantes variam conforme o mercado, a configuração real do refrigerante deve ser confirmada para o local de instalação, especialmente em projetos de exportação.
Instalação e ventilação
A Série AH foi projetada para instalação interna sobre piso de concreto nivelado, sem necessidade de fundação, com uma distância mínima de 1,5 m ao redor da unidade.
Essa folga é particularmente importante para um secador com resfriamento a ar porque o fluxo de ar do condensador e o acesso para manutenção precisam permanecer desobstruídos.
Instalar um secador com resfriamento a ar em um espaço com ventilação inadequada pode elevar a temperatura do condensador e reduzir o desempenho da refrigeração.
Secador por refrigeração com resfriamento a ar vs. resfriamento a água
As duas tecnologias realizam a mesma função fundamental de secagem, mas utilizam métodos diferentes de resfriamento do condensador.
| Fator | Secador com resfriamento a ar | Secador com resfriamento a água |
| Resfriamento do condensador | Ar ambiente | Água de resfriamento |
| Fornecimento de água de resfriamento | Não necessário | Necessário |
| Dependência da ventilação do ambiente | Maior | Menor |
| Manutenção do sistema de água | Não necessária para o condensador | Necessária |
| Principal condição do local | Temperatura ambiente e fluxo de ar | Temperatura, pressão e qualidade da água |
| PDP Lingyu AH/WH | 2–10 °C | 2–10 °C |
Para instalações com um sistema confiável de água de resfriamento ou restrições térmicas específicas, vale a pena comparar a linha de secadores por refrigeração com resfriamento a água.
Nenhuma das configurações é universalmente superior.
Exemplos de capacidades de produtos com resfriamento a ar
A Lingyu oferece modelos dedicados de secadores por refrigeração com resfriamento a ar em diferentes capacidades, incluindo configurações de 100 CFM e 1.130 SCFM.
Para usuários que estejam pesquisando uma configuração menor em nível de produto, consulte o secador de ar por refrigeração com resfriamento a ar de 100 CFM.
A seleção específica do modelo ainda deve ser corrigida de acordo com a temperatura de entrada, pressão, vazão e condições reais de operação, em vez de se basear apenas no valor nominal de CFM.
Como selecionar um secador de ar por refrigeração com resfriamento a ar
Os principais fatores de seleção são vazão máxima real, pressão de entrada, temperatura de entrada, temperatura ambiente, ponto de orvalho sob pressão exigido, queda de pressão admissível, ventilação disponível, alimentação elétrica, perfil de carga, nível de contaminação e acesso para manutenção.
Para a Série AH da Lingyu, as condições de referência incluem pressão nominal de entrada de 0,7 MPa, faixa operacional padrão de 0,6–1,0 MPa, temperatura nominal de entrada de 50 °C, temperatura máxima de entrada de ≤80 °C, PDP de 2–10 °C e faixa de temperatura ambiente de 2–45 °C.
O secador deve ser dimensionado para as condições reais mais severas de operação, e não apenas para a vazão nominal do compressor.
Considerações sobre manutenção
Os secadores por refrigeração com resfriamento a ar não possuem um circuito de água de resfriamento do condensador, mas ainda exigem manutenção de rotina.
As principais áreas incluem o condensador refrigerado a ar e o pré-resfriador, o trocador de calor ar-ar, o evaporador, o separador gás-líquido, o dreno automático, o compressor de refrigeração, os controles e o circuito de refrigerante.
A limpeza do condensador é particularmente importante porque aletas bloqueadas ou fluxo de ar restrito reduzem a rejeição de calor.
A operação do dreno também deve ser verificada regularmente. Se o condensado não for descarregado adequadamente, a umidade a jusante pode aumentar mesmo quando o circuito de refrigeração estiver funcionando normalmente.
Um aumento do ponto de orvalho na saída deve levar à verificação da vazão, temperatura de entrada, temperatura ambiente, condição do condensador, desempenho do separador e do dreno e operação do sistema de refrigeração.
Quando um secador por refrigeração com resfriamento a ar não é suficiente
Um secador por refrigeração não deve ser selecionado simplesmente por ser comum ou econômico.
Se o processo exigir um ponto de orvalho sob pressão significativamente inferior a 2 °C, a aplicação pode necessitar de secagem por adsorção ou de um sistema de tratamento combinado.
Da mesma forma, se o processo exigir limites rigorosos de óleo, partículas ou microbiológicos, um secador por refrigeração, por si só, não define a solução completa de qualidade do ar.
O sistema de tratamento deve ser configurado de acordo com a especificação de ar necessária a jusante.
Conclusão
Os secadores de ar por refrigeração com resfriamento a ar são amplamente aplicáveis quando o ar comprimido industrial precisa de remoção confiável de umidade sem exigir um circuito externo de água de resfriamento.
A Série AH da Lingyu utiliza um pré-resfriador refrigerado a ar, trocador de calor ar-ar, evaporador de refrigeração, separador gás-líquido, dreno automático e etapa de reaquecimento para produzir ar comprimido com um ponto de orvalho sob pressão especificado de 2–10 °C.
Suas principais condições operacionais incluem pressão nominal de entrada de 0,7 MPa, pressão operacional de 0,6–1,0 MPa, temperatura nominal de entrada de 50 °C, temperatura máxima de entrada de ≤80 °C, faixa de temperatura ambiente de 2–45 °C e queda de pressão de ≤0,025 MPa. A Série AH também especifica R22 como refrigerante padrão, com R407C ou R410A disponíveis mediante solicitação.
Esses secadores podem ser adequados para fabricação em geral, produção automotiva, usinagem, sistemas pneumáticos, operações de revestimento, instalações de alimentos e bebidas, eletrônicos, fabricação de metais e outras plantas industriais, desde que o ponto de orvalho sob pressão exigido e a especificação geral de qualidade do ar estejam dentro da capacidade da secagem por refrigeração.
Portanto, a escolha correta deve ser baseada no ponto de orvalho sob pressão exigido, vazão, temperatura de entrada, condições ambientais, queda de pressão, ventilação, controle de contaminantes e custo operacional total, e não apenas no nome do setor.
