Em sistemas industriais de ar comprimido, a umidade pode afetar a confiabilidade dos equipamentos, os controles pneumáticos, a qualidade do produto e a estabilidade do processo. Os secadores por refrigeração são adequados para muitas aplicações industriais gerais, mas processos que exigem um ponto de orvalho sob pressão significativamente mais baixo podem necessitar de tecnologia de secagem por adsorção ou com dessecante.
Um secador de ar por adsorção com soprador aquecido remove a umidade por adsorção e utiliza ar ambiente aquecido fornecido por um soprador para regenerar o dessecante. Em comparação com a regeneração convencional sem aquecimento, essa abordagem pode reduzir significativamente a quantidade de ar comprimido de produto consumido durante a regeneração.
A linha de secadores por adsorção da Lingyu inclui tanto secadores HRB-E com soprador aquecido e baixo consumo de purga quanto secadores HRB-Z com soprador aquecido e purga zero.
Para compradores que estão avaliando essa família de produtos, consulte a linha de secadores por adsorção com soprador e purga zero.
O que é um secador de ar por adsorção com soprador aquecido?
Um secador de ar por adsorção com soprador aquecido é um secador regenerativo com dessecante que utiliza adsorção para remover vapor de água do ar comprimido.
Durante a secagem normal, o ar comprimido passa por um vaso de adsorção preenchido com dessecante. O dessecante retém o vapor de água enquanto o ar comprimido seco segue para o sistema a jusante.
Ao mesmo tempo, o segundo vaso de adsorção passa pelo processo de regeneração.
A principal diferença em relação a um secador convencional sem aquecimento está na fonte do ar de regeneração.
Em vez de utilizar uma grande quantidade de ar comprimido já seco, um sistema com soprador aquecido aspira ar ambiente por meio de um soprador independente. Esse ar é aquecido e passa através do leito dessecante saturado para liberar a umidade adsorvida.
A redução da quantidade de ar comprimido consumido para regeneração pode ser particularmente valiosa em instalações maiores de ar comprimido.

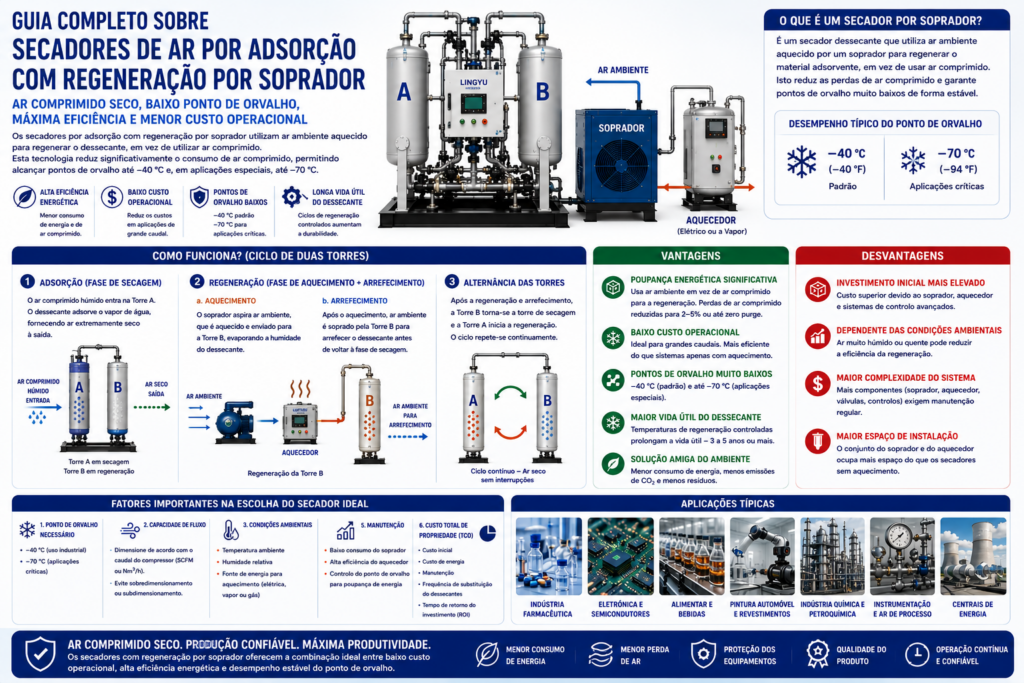

Como funciona um secador de ar por adsorção com soprador aquecido?
Um sistema típico com soprador aquecido opera com dois vasos de adsorção que alternam entre secagem e regeneração.
1. Adsorção
O ar comprimido úmido entra na torre ativa e passa pelo leito dessecante.
O vapor de água é adsorvido pelo dessecante, enquanto o ar seco segue para o sistema de distribuição da planta.
À medida que o dessecante acumula umidade gradualmente, a outra torre passa pelo processo de regeneração.
2. Aquecimento e dessorção
Durante a regeneração, o soprador aspira ar ambiente para o circuito de regeneração.
Na Série HRB-E da Lingyu, esse ar ambiente é aquecido por um aquecedor e então direcionado através da torre de regeneração. O fluxo de ar aquecido eleva a temperatura do dessecante e remove a umidade acumulada.
Isso permite que a maior parte do processo de regeneração ocorra sem consumir ar seco de produto.
3. Resfriamento
Depois que o dessecante é aquecido e regenerado, ele precisa ser resfriado antes de retornar ao serviço de adsorção.
O resfriamento é fundamental porque um leito de adsorção quente apresenta menor capacidade de capturar vapor de água de forma eficiente.
Essa etapa também é onde a diferença entre as configurações HRB-E e HRB-Z da Lingyu se torna importante.
4. Comutação das torres
Quando a regeneração e o resfriamento são concluídos, o vaso regenerado retorna ao serviço de adsorção.
O vaso que anteriormente estava ativo na secagem passa então para a regeneração.
Esse ciclo alternado permite que o sistema forneça ar comprimido seco continuamente.
Secador HRB-E com soprador aquecido e baixo consumo de purga
A Série HRB-E da Lingyu é um secador regenerativo com dessecante, soprador aquecido e baixo consumo de purga.
Durante a regeneração, o ar ambiente é fornecido pelo soprador e aquecido antes de passar pelo dessecante. Durante a etapa de resfriamento, aproximadamente 2% da vazão do sistema em ar seco de produto é utilizada para resfriar o leito regenerado.
O consumo total de ar de regeneração é especificado em 2–3%.
As principais especificações operacionais incluem:
| Parâmetro | Especificação |
|---|---|
| Pressão nominal de entrada | 0,7 MPa |
| Faixa de pressão operacional | 0,6–1,0 MPa |
| Temperatura nominal de entrada | 10–30 °C |
| Temperatura máxima de entrada | ≤40 °C |
| Ponto de orvalho sob pressão na saída | −20 °C / −40 °C opcional |
Esses valores fornecem os parâmetros de referência adequados para a configuração HRB-E de baixo consumo de purga da Lingyu.
Secador HRB-Z com soprador aquecido e purga zero
A Série HRB-Z foi projetada para eliminar o consumo de ar comprimido de produto durante a regeneração.
Ela se baseia no princípio de soprador aquecido, mas adiciona um intercooler e uma configuração de resfriamento diferente.
Durante o aquecimento, o ar ambiente é aspirado pelo soprador, aquecido e direcionado através da torre de regeneração. Durante o resfriamento, o ar circula continuamente através do intercooler e do vaso de regeneração em circuito fechado.
Como nenhum ar seco de produto é consumido durante a regeneração nem durante o resfriamento, o consumo especificado de ar de regeneração é de aproximadamente 0%.
HRB-E vs. HRB-Z: qual é a diferença?
A principal diferença não está no mecanismo básico de adsorção. Ela está na forma como o dessecante regenerado é resfriado.
| Parâmetro | HRB-E baixo consumo de purga | HRB-Z purga zero |
| Principal ar de regeneração | Ar ambiente fornecido por soprador | Ar ambiente fornecido por soprador |
| Aquecimento | Aquecedor | Aquecedor |
| Resfriamento | Pequena quantidade de ar seco de produto | Ar resfriado em circuito fechado |
| Consumo de ar de regeneração | 2–3% | ≈0% |
| Ponto de orvalho sob pressão na saída | −20 °C / −40 °C opcional | −20 °C / −40 °C opcional |
| Faixa de pressão de entrada | 0,6–1,0 MPa | 0,6–1,0 MPa |
| Capacidade padrão máxima indicada | 260 m³/min | 260 m³/min |
Portanto, regeneração com soprador aquecido não significa automaticamente purga zero.
O HRB-E minimiza o consumo de ar comprimido, enquanto o HRB-Z é projetado para eliminar a perda de ar seco de produto no ciclo de regeneração.
Qual ponto de orvalho um secador com soprador aquecido pode alcançar?
Tanto para o HRB-E quanto para o HRB-Z da Lingyu, o ponto de orvalho sob pressão especificado na saída é:
- −20 °C
- −40 °C como opção
Essas são as especificações adequadas para essas duas linhas de secadores com soprador aquecido.
O ponto de orvalho correto deve sempre ser selecionado de acordo com o requisito real do processo.
Selecionar um ponto de orvalho inferior ao necessário para a aplicação pode aumentar os requisitos do sistema sem necessariamente proporcionar um benefício adicional à produção.
Por que os secadores com soprador aquecido reduzem as perdas de ar comprimido?
Um secador convencional sem aquecimento regenera o dessecante utilizando parte da sua própria produção de ar comprimido seco.
Esse ar já foi comprimido, tratado e seco, portanto utilizá-lo para regeneração representa um custo operacional.
O secador regenerativo sem aquecimento Série HH da Lingyu, por exemplo, especifica consumo médio de ar de purga de 8–14%.
Em comparação, o HRB-E é especificado em 2–3%, enquanto o HRB-Z fica em aproximadamente 0%.
As instalações que estiverem comparando essas tecnologias também podem consultar o guia sobre secadores de ar por adsorção sem aquecimento.
A importância econômica da redução das perdas por purga geralmente aumenta à medida que a vazão do sistema e as horas anuais de operação aumentam.
Purga zero não significa energia zero
Um secador de purga zero pode eliminar o consumo de ar comprimido para regeneração, mas o secador ainda exige energia.
Os sistemas com soprador aquecido utilizam componentes como soprador, aquecedor, controles e equipamentos de resfriamento. A linha HRB-Z, por exemplo, possui requisitos de potência elétrica instalada que aumentam conforme a capacidade do secador.
Portanto, uma comparação energética significativa deve considerar o sistema completo:
Potência do soprador + potência do aquecedor + energia de resfriamento + perda de ar comprimido + queda de pressão
A porcentagem de purga, por si só, não determina a eficiência operacional total.
Controle inteligente e economia de energia
A regeneração não precisa necessariamente ocorrer exatamente no mesmo intervalo em todas as condições de carga.
Os secadores com soprador aquecido da Lingyu utilizam a plataforma de controle EBZ200-2. Seu sistema de controle para economia de energia pode reduzir o consumo total de energia em mais de 10% em comparação com a operação convencional de ciclo fixo.
Um modo opcional de controle baseado no ponto de orvalho pode prolongar o ciclo de adsorção de acordo com a demanda operacional real e pode reduzir o consumo total de energia em mais de 30% sob condições aplicáveis de carga variável.
Isso pode ser particularmente valioso em fábricas onde a demanda de ar comprimido varia significativamente ao longo do dia.
Soprador aquecido vs. secador com purga aquecida
Um secador convencional por adsorção com purga aquecida utiliza aquecimento externo, mas ainda usa ar comprimido seco de produto como parte do processo de regeneração.
A configuração com purga aquecida da Lingyu, por exemplo, especifica consumo médio de purga de 4–8%.
Um secador com soprador aquecido reduz ainda mais essa dependência ao fornecer o fluxo de ar de regeneração a partir do ambiente ao redor por meio de um soprador.
Para uma comparação mais detalhada, consulte o guia sobre secadores de ar por adsorção com regeneração aquecida.
Por que o método de resfriamento é importante?
Os secadores com soprador aquecido não utilizam todos o mesmo método de resfriamento.
O HRB-E utiliza uma pequena quantidade de ar comprimido seco de produto durante o resfriamento.
O HRB-Z utiliza, em vez disso, uma configuração com intercooler em circuito fechado.
A linha HRB-Z também inclui diferentes configurações de resfriamento: o HRB-ZW utiliza resfriamento a água, enquanto o HRB-ZA utiliza resfriamento a ar.
Portanto, a configuração de resfriamento deve ser considerada juntamente com o consumo de ar de regeneração ao selecionar um secador.
A queda de pressão também afeta o custo de energia
O consumo de ar de purga é apenas uma parte da eficiência do secador.
A perda de pressão através do secador também pode aumentar o consumo de energia do compressor. Se o sistema de tratamento de ar criar resistência excessiva, o compressor pode precisar operar com uma pressão de descarga mais alta para manter a pressão necessária a jusante.
O projeto com soprador aquecido da Lingyu utiliza um distribuidor de fluxo otimizado destinado a melhorar a utilização do dessecante e, ao mesmo tempo, minimizar a queda de pressão do ar comprimido.
Para mais detalhes sobre esse efeito no sistema, consulte queda de pressão do ar comprimido e eficiência energética.
E quanto à vida útil do dessecante?
A vida útil do dessecante não possui um valor fixo aplicável a todas as instalações com secadores de soprador aquecido.
A Lingyu utiliza dessecante personalizado de alto desempenho e margem adicional de enchimento para dar suporte a um desempenho confiável de adsorção e à estabilidade operacional de longo prazo.
A vida útil real do dessecante depende de fatores como contaminação na entrada, exposição ao óleo, temperatura de regeneração, distribuição do fluxo de ar, frequência dos ciclos, condições de operação e qualidade da manutenção.
Portanto, a condição do dessecante deve ser avaliada por meio do desempenho do sistema e dos requisitos de manutenção, em vez de se presumir um intervalo universal de substituição.
Como selecionar um secador de ar por adsorção com soprador aquecido
A seleção deve começar pelos requisitos reais de operação, e não simplesmente pela escolha da menor taxa de purga.
Os fatores importantes incluem:
- ponto de orvalho sob pressão exigido;
- vazão máxima;
- pressão de entrada;
- temperatura de entrada;
- condições ambientais;
- qualidade do ar de entrada;
- consumo de ar de regeneração;
- potência elétrica disponível;
- método de resfriamento;
- queda de pressão;
- horas de operação;
- variação de carga.
As faixas padrão HRB-E e HRB-Z chegam a aproximadamente 260 m³/min, com configurações maiores ou especiais disponíveis por meio de engenharia personalizada.
Um secador de purga zero pode proporcionar a maior economia de ar comprimido, mas os equipamentos adicionais de resfriamento e a complexidade do sistema ainda devem ser avaliados em relação ao custo total ao longo do ciclo de vida.
Onde os secadores de ar por adsorção com soprador aquecido são utilizados?
Os secadores por adsorção com soprador aquecido são particularmente relevantes quando o processo exige ar comprimido com baixo ponto de orvalho e a planta consome ar comprimido suficiente para que as perdas por purga se tornem economicamente significativas.
Indústria farmacêutica e biofarmacêutica
Em instalações farmacêuticas e biofarmacêuticas, os requisitos de qualidade do ar comprimido podem ser particularmente importantes para os sistemas de produção e utilidades.
Consulte a página de dispositivos médicos e indústria farmacêutica para informações específicas sobre tratamento de ar comprimido nesse setor.
Eletrônicos e fabricação de precisão
A fabricação de eletrônicos e de precisão pode exigir condições de ar comprimido rigorosamente controladas, tornando o controle estável da umidade importante para processos apropriados.
Consulte a página de eletrônicos e semicondutores.
Processamento petroquímico e químico
Grandes instalações químicas e de processo representam outro ambiente operacional relevante, especialmente quando o ar de instrumentação e de processo precisa permanecer seco.
Consulte a página de fabricação de processos químicos.
Em todos os casos, o secador deve ser selecionado de acordo com os requisitos reais de qualidade do ar, vazão, pressão e ponto de orvalho do processo, em vez de se presumir que todas as aplicações necessitem da mesma configuração.
Desempenho comprovado em grandes vazões
A Lingyu forneceu secadores com soprador aquecido para grandes sistemas de ar comprimido.
Um projeto utilizou oito secadores regenerativos por adsorção personalizados com soprador aquecido e baixo consumo de purga de 220 m³/min. O desempenho especificado incluía ponto de orvalho sob pressão de ≤−40 °C e consumo de ar de regeneração de ≤3%, enquanto o resultado do projeto relatou aproximadamente 8% de economia de energia em comparação com secadores convencionais com purga aquecida.
Outro projeto utilizou dez secadores regenerativos por adsorção com soprador aquecido e perda zero de ar de 65 m³/min, com ponto de orvalho de ≤−40 °C e consumo de ar de regeneração de 0%.
Esses valores são resultados específicos de projetos e não devem ser tratados como uma garantia universal de economia de energia ou de retorno financeiro para todas as instalações.
Considerações sobre manutenção
Um secador com soprador aquecido contém mais componentes de regeneração do que um sistema básico sem aquecimento.
Portanto, a manutenção deve abranger não apenas o dessecante, mas também o soprador, aquecedor, resfriador ou intercooler, válvulas de comutação, filtragem, drenos, sensores de temperatura, monitoramento de pressão e instrumentação do ponto de orvalho.
O sistema da Lingyu pode monitorar parâmetros que incluem temperatura de saída, temperatura de aquecimento, temperatura de exaustão da regeneração, pressão das Torres A/B, pressão do soprador e ponto de orvalho sob pressão opcional.
A operação confiável depende da manutenção tanto do sistema de adsorção quanto do sistema de regeneração.
Conclusão
Um secador de ar por adsorção com soprador aquecido utiliza ar ambiente aquecido fornecido por um soprador para regenerar o dessecante, reduzindo significativamente a quantidade de ar comprimido de produto necessária para a regeneração.
Na linha atual da Lingyu, duas configurações são especialmente importantes.
O HRB-E de baixo consumo de purga utiliza ar ambiente aquecido pelo soprador para regeneração e uma pequena quantidade de ar seco de produto durante o resfriamento, com consumo de ar de regeneração de 2–3%.
O HRB-Z de purga zero utiliza um circuito fechado de resfriamento com intercooler e especifica consumo de ar de regeneração de aproximadamente 0%.
Ambos são especificados para ponto de orvalho sob pressão na saída de −20 °C / −40 °C, com capacidades padrão que chegam a aproximadamente 260 m³/min.
A escolha correta deve ser baseada no ponto de orvalho exigido, vazão, custo do ar de purga, consumo elétrico, método de resfriamento, queda de pressão, horas de operação, perfil de carga e requisitos de manutenção.
Para sistemas industriais de ar comprimido de alta vazão, a regeneração com soprador aquecido pode oferecer um equilíbrio eficaz entre baixo ponto de orvalho e redução das perdas de ar comprimido, mas a eficiência total ao longo do ciclo de vida deve sempre ser avaliada no nível do sistema.
