Um secador de ar por adsorção com calor de compressão (Heat of Compression – HOC), também conhecido como secador por adsorção aquecido pelo calor de compressão, é um sistema de secagem de ar comprimido energeticamente eficiente que utiliza o calor gerado durante a compressão do ar para regenerar o material dessecante.
Diferentemente dos secadores por adsorção sem aquecimento (heatless) ou dos secadores aquecidos convencionais, um secador HOC pode reduzir ou eliminar a necessidade de aquecedores elétricos externos e diminuir significativamente o consumo de ar comprimido utilizado na regeneração.
Isso torna o secador HOC especialmente atraente para grandes sistemas industriais de ar comprimido que exigem baixo ponto de orvalho, operação contínua e alta eficiência energética.
Os pontos de orvalho sob pressão (PDP) típicos podem incluir:
- −20°C PDP
- −40°C PDP
- −70°C PDP, em projetos avançados
Este guia explica como funciona um secador de ar por adsorção HOC, como a recuperação do calor de compressão reduz o consumo de energia, quais métodos de regeneração são utilizados e quando essa tecnologia é a escolha mais adequada.

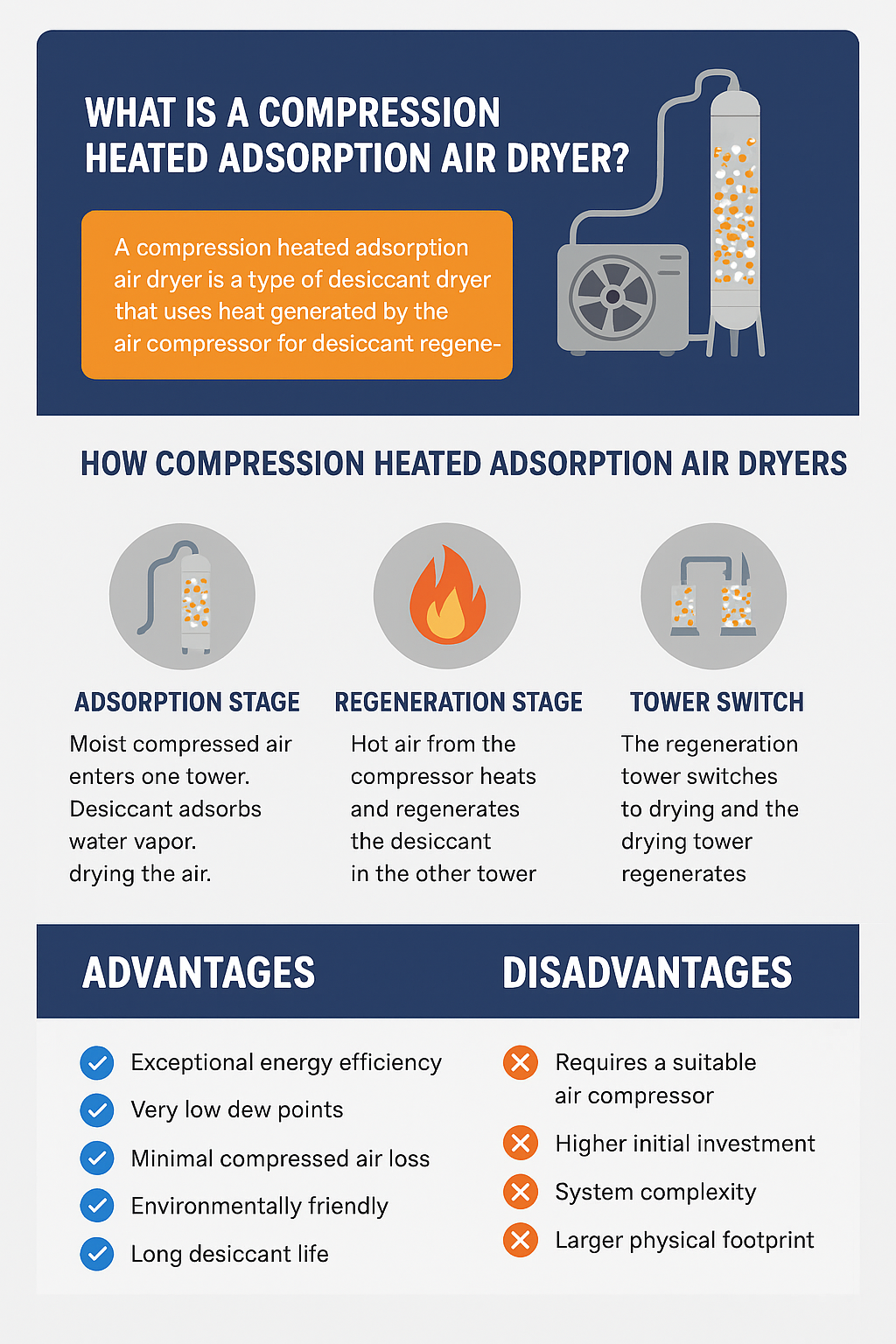

O que é um Secador de Ar por Adsorção com Calor de Compressão (HOC)?
Um secador HOC é um tipo de secador por adsorção que reutiliza a energia térmica produzida pelo compressor durante o processo de compressão.
A compressão do ar gera naturalmente uma quantidade significativa de calor.
Em vez de dissipar completamente esse calor por meio do pós-resfriador (aftercooler), o sistema HOC direciona parte do ar comprimido quente através do leito de dessecante saturado.
O calor libera a água anteriormente adsorvida pelo material dessecante, permitindo sua regeneração e reutilização.
O princípio básico pode ser resumido da seguinte forma:
Calor da compressão → Regeneração do dessecante → Menor demanda de energia externa
Essa é a principal diferença entre um secador HOC e outros tipos de secadores por adsorção.
HOC Dryer e Compression Heated Dryer são a Mesma Tecnologia?
Sim.
Os seguintes termos são frequentemente utilizados para descrever essa tecnologia:
- Heat of Compression Dryer
- HOC Dryer
- Heat of Compression Desiccant Air Dryer
- Compression Heated Dryer
- Compression Heated Adsorption Dryer
- Compression Heated Adsorption Air Dryer
O termo HOC destaca a fonte de energia utilizada para regeneração.
Já o termo compression heated adsorption dryer enfatiza tanto a fonte de calor quanto o princípio de secagem por adsorção.

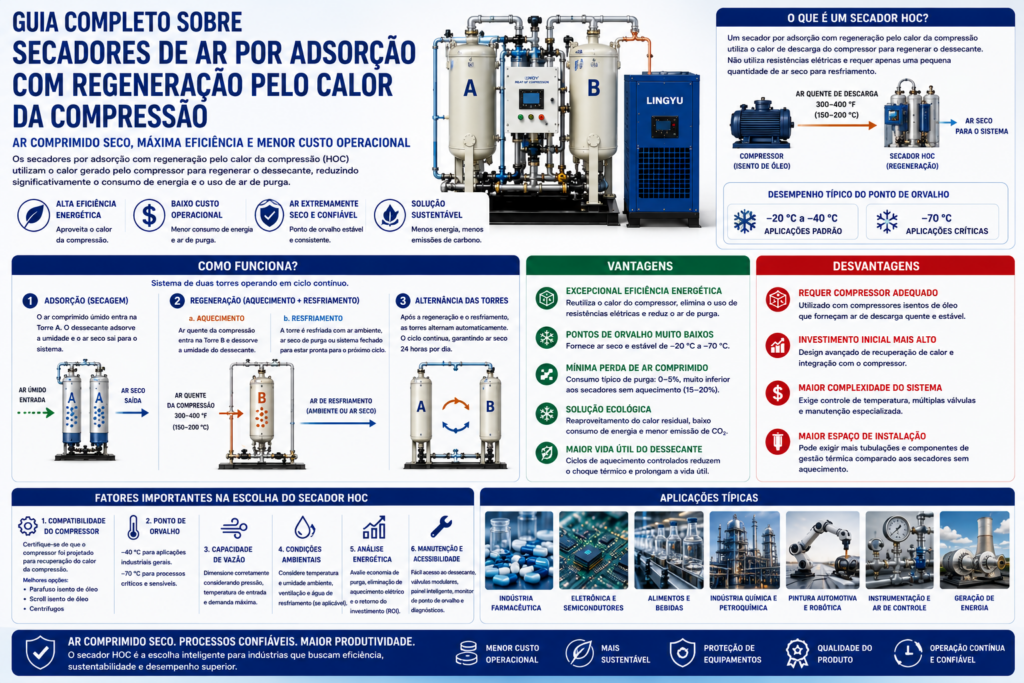

Como Funciona um Secador HOC?
Um secador HOC normalmente utiliza duas torres preenchidas com material dessecante.
Enquanto uma torre seca o ar comprimido, a outra passa pelo processo de regeneração.
O ciclo simplificado é:
Torre A = Adsorção
Torre B = Regeneração
Em seguida, as torres alternam suas funções:
Torre A = Regeneração
Torre B = Adsorção
A principal diferença em relação a outros secadores por adsorção é que o calor necessário para a regeneração vem principalmente do próprio compressor.
Etapa 1: A Compressão Gera Calor
Quando o ar atmosférico é comprimido, sua temperatura aumenta significativamente.
Em sistemas de compressores adequados, a temperatura do ar de descarga pode ser suficientemente elevada para fornecer energia útil ao processo de regeneração.
Em vez de descartar imediatamente todo esse calor, o secador HOC o aproveita no processo de secagem.
Assim, uma energia que normalmente seria desperdiçada é convertida em energia útil para regenerar o dessecante.
Etapa 2: Uma Torre Realiza a Adsorção
Enquanto uma torre está sendo regenerada, a outra opera no modo de adsorção.
O ar comprimido passa por um leito de material dessecante.
Os materiais mais comuns incluem:
- Alumina ativada;
- Sílica gel;
- Peneira molecular;
- Combinações de diferentes materiais adsorventes.
O vapor d’água adere à superfície do dessecante. Esse processo é chamado de adsorção.
O ar comprimido seco sai então da torre ativa e segue para o sistema de distribuição.
Etapa 3: O Ar Quente do Compressor Regenera a Outra Torre
Enquanto a torre ativa adsorve a umidade, a segunda torre é regenerada.
O ar comprimido quente proveniente do compressor passa pelo leito de dessecante saturado.
O calor aumenta a temperatura do material e libera a umidade anteriormente adsorvida.
O processo pode ser resumido como:
Ar quente do compressor → Dessecante saturado → Liberação da umidade → Regeneração do dessecante
Etapa 4: A Umidade é Removida
À medida que o calor atravessa o leito, as moléculas de água são liberadas da superfície do dessecante.
Essa umidade deve ser removida do circuito de regeneração.
Dependendo do projeto do secador HOC, o processo pode envolver:
- Resfriamento;
- Condensação;
- Separação de umidade;
- Drenagem;
- Fluxo de purga.
Etapa 5: A Torre Regenerada é Resfriada
Após o aquecimento, a torre regenerada ainda está quente demais para retornar imediatamente ao processo de adsorção.
Por isso, ela precisa ser resfriada.
O resfriamento pode utilizar:
- Ar ambiente;
- Ar comprimido seco;
- Ar em circuito fechado;
- Água de resfriamento;
- Outros sistemas de resfriamento controlado.
Essa etapa é fundamental porque o dessecante quente apresenta menor capacidade de adsorção de água.
Se a torre retornar à operação muito cedo, o ponto de orvalho na saída pode aumentar temporariamente, provocando um pico de ponto de orvalho (dew point spike).
Etapa 6: As Torres Alternam suas Funções
Após a regeneração e o resfriamento, a torre está pronta para retornar ao modo de adsorção.
As duas torres trocam de função e o ciclo continua.
Esse processo alternado permite fornecer ar comprimido seco continuamente.
Por que um Secador HOC Economiza Energia?
A principal vantagem do secador HOC é a recuperação de energia térmica.
Um secador por adsorção convencional pode consumir energia na forma de:
- Ar comprimido de purga;
- Aquecedores elétricos;
- Sopradores externos;
- Vapor ou outras fontes de calor.
O secador HOC utiliza a energia térmica que já está sendo produzida pelo compressor.
Isso pode reduzir significativamente a quantidade de energia adicional necessária para regenerar o dessecante.
Reutilização do Calor do Compressor
Os compressores geram uma quantidade significativa de calor durante a operação.
Em muitos sistemas, esse calor é dissipado por:
- Água de resfriamento;
- Ar de resfriamento;
- Pós-resfriadores;
- Ambiente externo.
O secador HOC recupera parte desse calor antes que ele seja descartado.
Assim, o compressor desempenha duas funções:
Comprimir o ar + Fornecer calor para regeneração
Esse é o princípio central de economia de energia da tecnologia HOC.
Menor Consumo de Ar de Purga
Os secadores heatless utilizam uma parte do ar comprimido já seco para regenerar o dessecante.
Esse ar já foi:
- Comprimido;
- Resfriado;
- Filtrado;
- Secado.
Portanto, utilizar grandes volumes desse ar para regeneração representa um custo energético significativo.
Um secador HOC reduz essa perda utilizando o calor do compressor para realizar grande parte do trabalho de regeneração.
Dependendo do projeto, o consumo de ar de purga pode ser muito baixo e, em determinadas fases do ciclo, pode se aproximar de zero.
Menor Consumo de Energia dos Aquecedores
Secadores aquecidos convencionais geralmente utilizam resistências elétricas para elevar a temperatura do ar de regeneração.
O secador HOC utiliza o calor da descarga do compressor.
Consequentemente, pode reduzir ou até eliminar a necessidade de aquecimento elétrico durante a regeneração normal.
Ponto de Orvalho Típico de um Secador HOC
Um secador HOC pode fornecer pontos de orvalho sob pressão muito baixos.
−20°C PDP
Adequado para:
- Ar de processo industrial;
- Sistemas de controle pneumático;
- Processos sensíveis à umidade;
- Ar de instrumentação em ambientes internos.
−40°C PDP
É uma das especificações mais comuns para secadores HOC industriais.
Aplicações típicas:
- Ar de instrumentação;
- Processamento químico;
- Indústria farmacêutica;
- Eletrônica;
- Tubulações externas de ar comprimido;
- Manufatura de precisão.
−70°C PDP
Sistemas HOC avançados podem ser projetados para atingir aproximadamente −70°C PDP.
Aplicações incluem:
- Fabricação de semicondutores;
- Eletrônica especializada;
- Processos críticos;
- Sistemas de ar comprimido de alta pureza;
- Processos farmacêuticos especiais.
Não se deve selecionar automaticamente o menor ponto de orvalho possível.
O PDP deve corresponder à necessidade real do processo.
Sistemas HOC de Circuito Aberto e Circuito Fechado
HOC de Circuito Aberto
Em um sistema de circuito aberto, o ar proveniente do compressor ou o ar ambiente pode passar pelo circuito de regeneração e ser posteriormente descarregado.
Entre as possíveis vantagens estão:
- Configuração de fluxo mais simples;
- Menor complexidade;
- Aproveitamento eficiente do calor.
Entretanto, o desempenho pode depender mais das condições ambientais e do projeto de regeneração.
HOC de Circuito Fechado
Um sistema HOC de circuito fechado recircula o ar de regeneração em um circuito controlado.
O sistema pode incluir:
- Soprador;
- Trocador de calor;
- Resfriador;
- Separador de umidade;
- Bypass do aquecedor;
- Válvulas de controle.
As principais vantagens podem incluir:
- Condições de regeneração mais estáveis;
- Menor dependência do ar ambiente;
- Melhor controle do resfriamento;
- Perda extremamente baixa de ar comprimido.
Compatibilidade com o Compressor
A compatibilidade com o compressor é um dos fatores mais importantes na seleção de um secador HOC.
O sistema precisa de uma fonte confiável de ar quente proveniente da descarga do compressor.
Por esse motivo, os secadores HOC são frequentemente utilizados com:
- Compressores de parafuso isentos de óleo;
- Compressores centrífugos isentos de óleo;
- Outras configurações de compressores oil-free com alta temperatura de descarga.
Os compressores isentos de óleo são particularmente adequados porque fornecem ar comprimido quente sem introduzir óleo no circuito de regeneração.
A contaminação por óleo pode:
- Revestir a superfície do dessecante;
- Reduzir sua capacidade de adsorção;
- Diminuir sua vida útil;
- Prejudicar o desempenho do ponto de orvalho;
- Contaminar o ar comprimido a jusante.
Portanto, a compatibilidade entre compressor e secador deve ser cuidadosamente avaliada.
Comparação entre HOC e Outras Tecnologias
HOC vs. Secador Heatless
Secador Heatless:
- Construção simples;
- Não utiliza aquecedor;
- Fácil instalação;
- Maior consumo de ar de purga;
- Bom desempenho em baixos pontos de orvalho.
Secador HOC:
- Consumo muito baixo de ar de purga;
- Baixa necessidade de aquecimento externo;
- Alta eficiência energética;
- Integração mais complexa;
- Exige condições adequadas do compressor.
Para sistemas pequenos, um secador heatless pode ser mais prático.
Para instalações de grande porte e operação contínua, a tecnologia HOC pode proporcionar economias significativas a longo prazo.
HOC vs. Secador Heated Purge
Um secador heated purge utiliza:
Aquecedor externo + Ar de purga → Regeneração
Um secador HOC utiliza:
Calor do compressor + Fluxo controlado de regeneração → Regeneração
Assim, o HOC pode reduzir significativamente a demanda de aquecimento externo.
HOC vs. Secador Blower Purge
Um secador blower purge utiliza ar ambiente fornecido por um soprador, normalmente aquecido antes de passar pelo leito dessecante.
Esse sistema ainda requer energia para:
- Soprador;
- Aquecedor;
- Resfriamento.
O HOC vai além ao aproveitar o calor de compressão que já está disponível.
Principais Vantagens dos Secadores HOC
Alta eficiência energética: reutilizam o calor gerado pelo compressor.
Baixa perda de ar de purga: reduzem significativamente o ar comprimido utilizado na regeneração em comparação com sistemas heatless.
Baixa demanda de aquecimento externo: muitos sistemas utilizam pouca ou nenhuma energia elétrica para aquecimento durante a regeneração normal.
Ponto de orvalho muito baixo: podem atingir −20°C, −40°C e, em projetos avançados, −70°C PDP.
Adequados para sistemas de grande capacidade: especialmente vantajosos em instalações onde as perdas de ar comprimido representam custos operacionais elevados.
Menor custo total de operação: apesar do investimento inicial potencialmente maior, a economia de energia e de ar comprimido pode reduzir o custo do ciclo de vida.
Limitações dos Secadores HOC
A tecnologia HOC não é adequada para todos os sistemas.
É necessário considerar:
- Compatibilidade com o compressor;
- Investimento inicial mais elevado;
- Maior complexidade de instalação;
- Dependência da temperatura de descarga do compressor;
- Variações na carga do compressor;
- Necessidade de resfriamento adequado da torre regenerada.
Se o dessecante não for resfriado corretamente antes de retornar ao modo de adsorção, o ponto de orvalho pode se tornar instável.
Materiais Dessecantes Utilizados em Secadores HOC
Alumina Ativada
Amplamente utilizada devido à:
- Boa capacidade de adsorção de água;
- Resistência mecânica;
- Estabilidade durante a regeneração;
- Longa vida útil.
É comum em aplicações de −20°C e −40°C PDP.
Sílica Gel
Apresenta boa capacidade de adsorção de umidade sob condições adequadas.
Pode ser utilizada isoladamente ou em leitos combinados.
Peneira Molecular
É frequentemente utilizada quando são necessários pontos de orvalho extremamente baixos, como aproximadamente −70°C PDP.
Leitos Dessecantes em Camadas
Alguns secadores combinam diferentes materiais, por exemplo:
Camada resistente ao calor → Camada de alta capacidade de adsorção → Camada final para baixo ponto de orvalho
Essa configuração permite equilibrar temperatura de regeneração, capacidade de retenção de água, resistência mecânica e desempenho do ponto de orvalho.
Aplicações dos Secadores HOC
Os secadores HOC são especialmente indicados para grandes sistemas industriais que exigem baixo ponto de orvalho e alta eficiência energética.
Aplicações comuns incluem:
- Indústrias químicas e petroquímicas;
- Fabricação farmacêutica;
- Eletrônica e semicondutores;
- Alimentos e bebidas;
- Indústria automotiva;
- Geração de energia;
- Sistemas de ar de instrumentação;
- Grandes instalações industriais.
Como Selecionar um Secador HOC
A seleção deve considerar tanto o secador quanto o compressor.
Tipo de Compressor
Verifique:
- Tecnologia do compressor;
- Se o compressor é isento de óleo;
- Temperatura de descarga;
- Perfil operacional;
- Método de controle.
Vazão Máxima
O secador deve ser dimensionado para a vazão máxima real do sistema.
Um secador subdimensionado pode provocar:
- Ponto de orvalho inadequado;
- Queda de pressão excessiva;
- Regeneração insuficiente;
- Menor confiabilidade.
Ponto de Orvalho Necessário
Determine se o processo exige:
- −20°C PDP;
- −40°C PDP;
- −70°C PDP.
Não especifique −70°C se a aplicação não exigir esse nível de secagem.
Temperatura de Regeneração
O compressor deve fornecer energia térmica suficiente para regenerar o dessecante de forma eficiente.
Método de Resfriamento
Avalie se o sistema utiliza:
- Ar ambiente;
- Ar seco;
- Água de resfriamento;
- Circuito fechado.
Consumo de Ar de Purga
É importante analisar o ciclo completo.
Alguns sistemas podem ser anunciados como “zero purge” durante a regeneração, mas ainda consumir uma pequena quantidade de ar comprimido durante o resfriamento ou a troca das torres.
Queda de Pressão
A queda de pressão também afeta diretamente o custo operacional.
Uma queda de pressão elevada pode exigir que o compressor opere com pressão de descarga superior.
Como Avaliar a Economia de Energia de um Secador HOC
Uma análise adequada deve considerar:
- Economia de ar de purga;
- Economia de energia dos aquecedores;
- Consumo do soprador;
- Energia de resfriamento;
- Queda de pressão;
- Horas anuais de operação.
A eficiência não deve ser avaliada apenas pelo consumo elétrico do secador.
O custo total deve considerar:
Energia elétrica + Perda de ar comprimido + Energia de resfriamento + Impacto da queda de pressão
Em instalações que operam continuamente, pequenas melhorias de eficiência podem resultar em economias significativas ao longo do tempo.
Manutenção do Secador HOC
A manutenção adequada é fundamental para manter o ponto de orvalho e a eficiência energética.
Inspecione o Dessecante
Verifique:
- Formação de pó;
- Contaminação por óleo;
- Degradação mecânica;
- Perda da capacidade de adsorção.
Monitore o Ponto de Orvalho
Recomenda-se o uso de um sensor de ponto de orvalho sob pressão.
O aumento do PDP pode indicar:
- Degradação do dessecante;
- Regeneração insuficiente;
- Resfriamento inadequado;
- Vazamento nas válvulas;
- Vazão excessiva.
Verifique as Válvulas de Comutação
Vazamentos podem reduzir a eficiência energética e prejudicar o desempenho do ponto de orvalho.
Inspecione os Trocadores de Calor
Trocadores de calor sujos podem reduzir a eficiência tanto da regeneração quanto do resfriamento.
Faça a Manutenção dos Separadores e Drenos
A água liberada durante a regeneração deve ser removida de forma eficiente.
Drenos obstruídos podem permitir que a umidade permaneça no sistema.
Verifique os Sensores de Temperatura
Leituras incorretas podem afetar:
- Regeneração;
- Resfriamento;
- Comutação das torres;
- Estabilidade do ponto de orvalho.
Monitore a Queda de Pressão
Acompanhe a pressão diferencial através de:
- Filtros;
- Leitos dessecantes;
- Tubulações do secador.
O aumento da perda de pressão pode indicar contaminação ou restrições ao fluxo.
Perguntas Frequentes sobre Secadores HOC
O que é um secador Heat of Compression?
É um secador de ar por adsorção que utiliza o calor produzido durante a compressão do ar para regenerar o dessecante.
O que significa HOC?
HOC significa Heat of Compression, ou calor de compressão.
Como funciona um secador HOC?
Uma torre seca o ar comprimido enquanto a outra é regenerada.
O ar quente proveniente do compressor atravessa o dessecante saturado e libera a umidade adsorvida. Em seguida, a torre é resfriada e retorna ao serviço de secagem.
Qual ponto de orvalho um secador HOC pode atingir?
Valores típicos incluem:
- −20°C PDP
- −40°C PDP
- −70°C PDP, em sistemas avançados
O desempenho real depende do projeto e das condições de operação.
Um secador HOC utiliza ar de purga?
Depende do projeto.
Alguns sistemas utilizam pouquíssimo ar comprimido de purga, enquanto outros podem utilizar uma pequena quantidade durante o resfriamento ou a comutação das torres.
Em geral, o consumo é significativamente menor do que em um secador heatless.
Por que um secador HOC é energeticamente eficiente?
Porque reutiliza o calor já produzido pelo compressor.
Isso reduz a necessidade de aquecimento elétrico externo e pode diminuir significativamente o consumo de ar comprimido para regeneração.
Um secador HOC precisa de um compressor isento de óleo?
Os secadores HOC são frequentemente combinados com compressores isentos de óleo, pois eles podem fornecer ar quente de descarga sem introduzir óleo no sistema de regeneração do dessecante.
A compatibilidade deve sempre ser verificada de acordo com o projeto específico do compressor e do secador.
Um secador HOC é melhor do que um secador heatless?
Depende da instalação.
Os secadores heatless são mais simples e podem ser adequados para sistemas menores.
Os secadores HOC são frequentemente mais vantajosos para grandes sistemas de ar comprimido em operação contínua, pois reduzem o consumo de ar de purga e recuperam o calor do compressor.
Conclusão
Um secador de ar por adsorção com calor de compressão (Heat of Compression – HOC) combina a secagem por adsorção de baixo ponto de orvalho com a recuperação do calor gerado pelo compressor.
Seu princípio de funcionamento pode ser resumido como:
Comprimir o ar → Recuperar o calor de compressão → Regenerar o dessecante → Resfriar a torre regenerada → Alternar as torres → Produzir continuamente ar comprimido seco
A principal vantagem da tecnologia HOC é utilizar energia térmica que já está sendo produzida pelo compressor.
Isso pode reduzir:
- Consumo dos aquecedores elétricos;
- Perdas de ar de purga;
- Custo total de produção do ar comprimido;
- Consumo energético global do sistema de secagem.
Ao mesmo tempo, um sistema HOC corretamente projetado pode fornecer pontos de orvalho sob pressão de aproximadamente −20°C, −40°C e, em projetos avançados, −70°C PDP.
A tecnologia HOC é particularmente indicada para grandes sistemas industriais de ar comprimido equipados com compressores isentos de óleo compatíveis.
Ao selecionar um sistema, é importante avaliar não apenas a vazão nominal e o ponto de orvalho, mas também a compatibilidade com o compressor, o calor de compressão disponível, a temperatura de regeneração, o método de resfriamento, o consumo de ar de purga, a queda de pressão, as horas de operação, o tipo de dessecante e o PDP necessário.
Para instalações com alta vazão e demanda contínua, um secador de ar por adsorção HOC pode ser uma das soluções mais eficientes energeticamente para produzir ar comprimido com baixo ponto de orvalho, aproveitando uma energia que, de outra forma, seria desperdiçada.
