O nitrogênio é amplamente utilizado em processos industriais que vão desde embalagem de alimentos e fabricação farmacêutica até eletrônicos, processamento químico e fabricação de metais.
Embora o nitrogênio esteja amplamente disponível na atmosfera, fornecê-lo na pureza, vazão e pressão necessárias pode se tornar caro quando uma instalação depende totalmente de cilindros entregues ou de gás a granel.
Um sistema gerador de nitrogênio de alta pressão oferece uma alternativa ao produzir nitrogênio no local e, quando é necessária uma pressão de fornecimento elevada, integrar a etapa de geração de nitrogênio com equipamentos adequados de compressão a jusante, armazenamento e controle de pressão.
Para usuários industriais, é importante entender que geração de nitrogênio e pressurização de nitrogênio são funções relacionadas, mas distintas.
Um gerador de nitrogênio PSA separa o nitrogênio do ar comprimido; uma etapa posterior de reforço ou compressão pode ser necessária quando a pressão exigida pelo processo ultrapassa as condições normais de fornecimento do gerador.

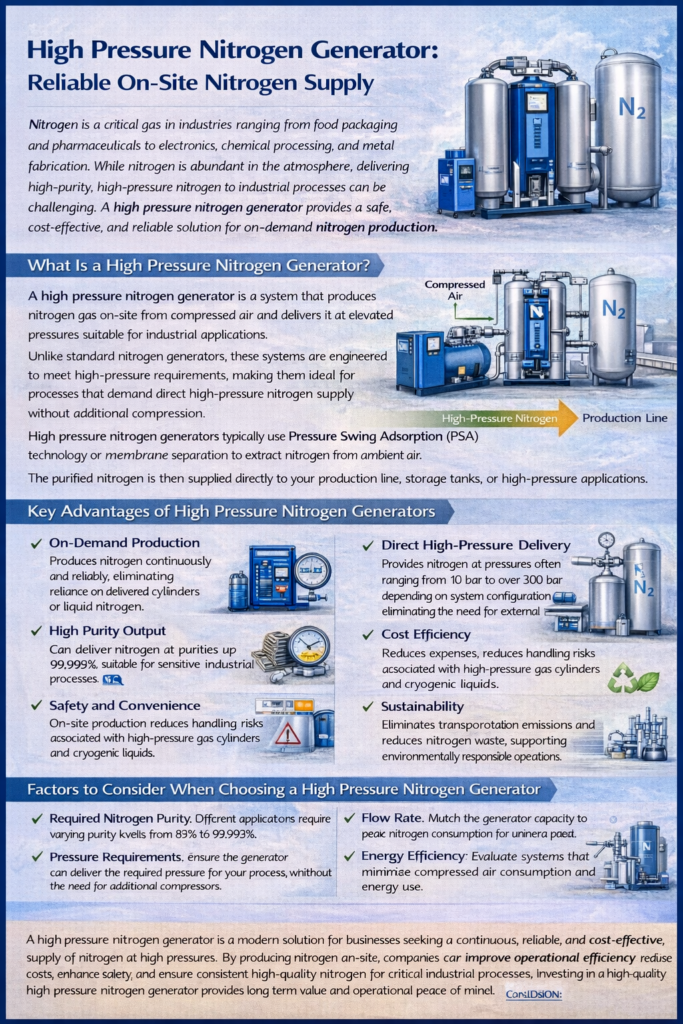

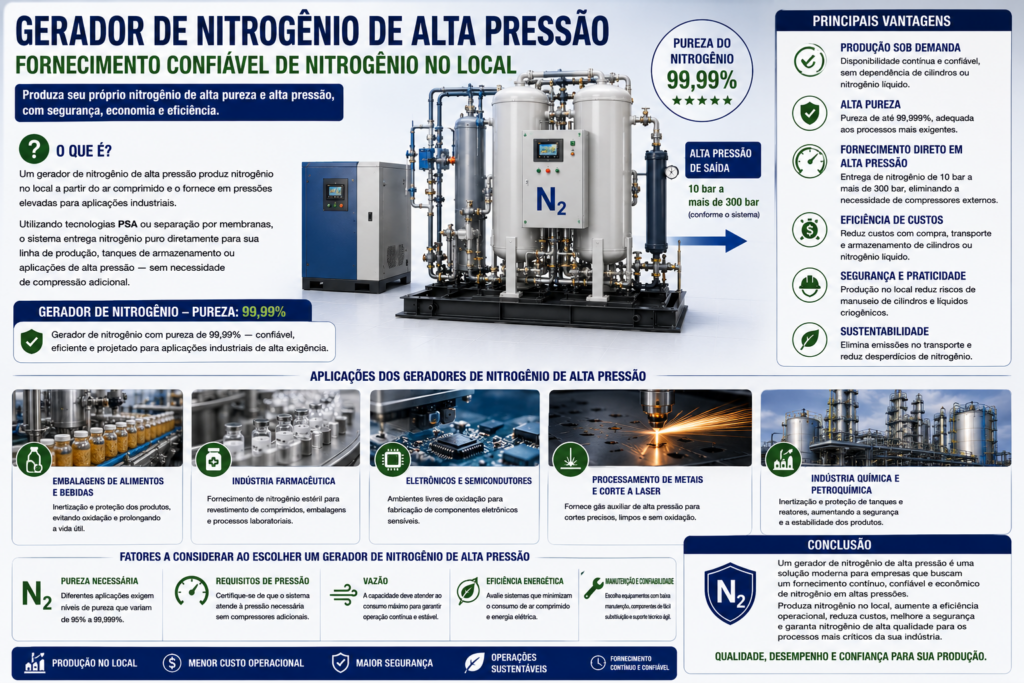

O que é um gerador de nitrogênio de alta pressão?
Um gerador de nitrogênio de alta pressão é melhor compreendido como um sistema integrado de fornecimento de nitrogênio no local projetado para atender a uma pressão elevada no ponto de uso.
A etapa de produção de nitrogênio pode utilizar a tecnologia de Adsorção por Variação de Pressão (Pressure Swing Adsorption — PSA).
Em um sistema PSA, o ar comprimido entra em vasos de adsorção preenchidos com peneira molecular de carbono (CMS).
O oxigênio é adsorvido preferencialmente, enquanto o nitrogênio atravessa o leito como gás produzido.
O projeto PSA da Lingyu utiliza duas torres de adsorção que se alternam entre adsorção e regeneração sob controle automático por PLC, permitindo a produção contínua de nitrogênio na pureza especificada.
Para uma explicação mais detalhada, consulte o princípio de funcionamento do gerador de nitrogênio PSA.
Quando a pressão necessária no ponto de uso é maior do que as condições normais de descarga da etapa de geração de nitrogênio, o sistema completo pode incluir um booster de nitrogênio, reservatório ou vaso de armazenamento de alta pressão, válvulas, reguladores, instrumentação e outros componentes adequadamente classificados para a pressão.
Portanto, o termo “gerador de nitrogênio de alta pressão” não significa necessariamente que a própria unidade de adsorção PSA gere diretamente nitrogênio a uma pressão extremamente elevada.
Como funciona um sistema de fornecimento de nitrogênio de alta pressão
Um sistema típico de geração no local começa com ar comprimido.
O ar comprimido é primeiro tratado para controlar umidade, óleo e contaminação por partículas antes de entrar no gerador de nitrogênio PSA.
O gerador separa o nitrogênio do oxigênio, após o que o nitrogênio produzido pode passar por armazenamento pulmão e por qualquer tratamento ou compressão adicional exigido pela aplicação.
Uma configuração típica pode ser representada da seguinte forma:
Compressor de ar → reservatório de ar comprimido → tratamento do ar comprimido → gerador de nitrogênio PSA → tanque pulmão de nitrogênio → booster de nitrogênio, se necessário → armazenamento/controle de alta pressão → ponto de uso
A configuração exata depende da pureza do nitrogênio, pressão necessária, perfil de vazão, estratégia de armazenamento e processo a jusante.
Para usuários que projetam a própria etapa de geração de nitrogênio, a família de geradores de nitrogênio PSA da Lingyu fornece a linha de produtos correspondente.
Quando os requisitos de pressão ultrapassam o sistema normal de geração PSA, a seção de alta pressão deve ser projetada separadamente de acordo com a pressão de trabalho necessária, vazão de nitrogênio, capacidade de armazenamento, requisitos aplicáveis para vasos de pressão e equipamentos a jusante.
Pureza e pressão do nitrogênio são especificações diferentes
Um dos princípios mais importantes na seleção de um sistema de nitrogênio de alta pressão é que pureza e pressão do nitrogênio não são a mesma especificação.
O gerador de nitrogênio PSA da Lingyu oferece pureza de nitrogênio de 95% a 99,999%, com pressão do ar de entrada de 0,5–0,8 MPa e ponto de orvalho do nitrogênio de ≤−40 °C nas condições operacionais especificadas.
As configurações PSA disponíveis incluem purezas de:
- 99,0%
- 99,5%
- 99,9%
- 99,99%
- 99,999%
A pureza deve ser determinada pelo processo e pela concentração residual aceitável de oxigênio, enquanto a pressão deve ser determinada pelos equipamentos a jusante e pelos requisitos de fornecimento.
Um processo que exige alta pressão não exige automaticamente nitrogênio com pureza de 99,999%.
Da mesma forma, um processo que exige nitrogênio com pureza de 99,999% não exige automaticamente fornecimento em alta pressão.
Para aplicações que exigem especificamente pureza muito elevada, a Lingyu também oferece uma configuração de gerador de nitrogênio com pureza de 99,99%.
Quando é necessária compressão adicional do nitrogênio?
A compressão adicional do nitrogênio deve ser considerada sempre que a pressão necessária no ponto de uso for significativamente maior do que a pressão disponível no sistema de geração de nitrogênio.
Isso pode ocorrer em aplicações que envolvem:
- Corte a laser de alta pressão
- Testes de pressão
- Operações de carga ou enchimento
- Armazenamento de gás
- Processos químicos especializados
- Outros equipamentos projetados para operar com gás em pressão elevada
Um princípio útil de engenharia é:
Gerar nitrogênio em condições operacionais adequadas de PSA e, em seguida, comprimir o nitrogênio produzido quando o processo a jusante realmente exigir maior pressão de fornecimento.
A configuração necessária do booster ou compressor depende da pressão de entrada do nitrogênio, pressão final de fornecimento, demanda de vazão, ciclo de trabalho, pureza do nitrogênio, estratégia de armazenamento e aumento de temperatura permitido.
Essa distinção evita um erro comum de seleção: tratar a unidade de adsorção PSA e a etapa de compressão de nitrogênio em alta pressão como se fossem o mesmo equipamento.
Principais vantagens de um sistema de nitrogênio de alta pressão no local
Produção de nitrogênio sob demanda
Um sistema PSA pode gerar nitrogênio continuamente a partir de ar comprimido, em vez de depender totalmente de entregas rotineiras de cilindros.
O processo PSA de duas torres alterna automaticamente entre adsorção e regeneração, permitindo produção contínua de nitrogênio para instalações com demanda estável ou previsível.
Pureza do nitrogênio compatível com o processo
Diferentes processos exigem diferentes níveis de qualidade do gás.
Em vez de especificar a pureza máxima para todas as aplicações, o sistema PSA pode ser configurado de acordo com os requisitos reais de oxigênio residual e qualidade do produto.
Para aplicações que exigem purificação adicional, um sistema complementar de desoxigenação à base de carbono pode elevar nitrogênio PSA com aproximadamente 99,9% de pureza para ≥99,999%.
Menor dependência de gás fornecido externamente
Gerar nitrogênio na própria instalação pode reduzir a logística associada ao transporte, substituição e armazenamento de cilindros ou à programação de entregas regulares de nitrogênio gasoso a granel.
A existência de uma vantagem econômica depende do consumo real de nitrogênio, custo da eletricidade, eficiência do compressor, pureza necessária, pressão, horas de operação, manutenção e investimento inicial.
Monitoramento e controle automatizados
O sistema PSA da Lingyu inclui monitoramento em tempo real da pureza e da vazão do nitrogênio.
Se a pureza do nitrogênio cair abaixo do valor especificado, o sistema pode emitir um alarme.
Se a condição fora da especificação persistir por um período predefinido, o sistema pode desligar automaticamente para proteção.
O controle automático por PLC também gerencia a alternância dos ciclos operacionais e o sequenciamento das válvulas pneumáticas, enquanto o monitoramento por tela sensível ao toque permite acessar informações importantes sobre a operação do sistema.
Integração flexível do sistema
A geração de nitrogênio no local pode ser integrada ao tratamento de ar comprimido, armazenamento pulmão, análise do gás produzido, controle de pressão e compressão adicional de nitrogênio quando necessário.
Isso permite configurar o sistema geral de fornecimento de nitrogênio de acordo com as necessidades reais da planta, em vez de tratar o nitrogênio como uma utilidade de pressão fixa.
Aplicações dos sistemas de nitrogênio de alta pressão
Corte a laser e fabricação de metais
O corte a laser é um dos exemplos mais claros de aplicação em que tanto a vazão quanto a pressão de fornecimento do nitrogênio podem ser importantes.
O nitrogênio é utilizado como gás de assistência em determinados processos de corte a laser para ajudar a remover o material fundido da zona de corte, ao mesmo tempo em que limita a oxidação da superfície cortada.
A pressão e a vazão necessárias podem variar significativamente de acordo com:
- Tipo de material
- Espessura
- Configuração do bico
- Potência do laser
- Velocidade de corte
- Qualidade desejada da borda
Portanto, um sistema de nitrogênio para corte a laser deve ser dimensionado com base na especificação real da máquina, e não em uma faixa genérica de pressão.
A Lingyu oferece soluções dedicadas para fabricação de metais e corte a laser para essa aplicação.
Processamento químico e petroquímico
O nitrogênio é utilizado em instalações químicas para manutenção de atmosfera protetora em tanques, purga de tubulações, inertização de processos, transferência de materiais e controle de atmosfera.
Algumas operações podem exigir pressão de fornecimento elevada, enquanto outras funcionam adequadamente com uma pressão de nitrogênio relativamente moderada.
O sistema deve, portanto, ser projetado de acordo com os requisitos reais de recipientes, tubulações, pressão, vazão e processo.
Mais informações sobre esse setor estão disponíveis nas soluções da Lingyu para processamento petroquímico e químico.
Produção de alimentos e bebidas
O nitrogênio é comumente utilizado para embalagem, manutenção de atmosfera protetora e controle de atmosfera na produção de alimentos e bebidas.
Essas aplicações podem dar maior importância à qualidade do gás, estabilidade de vazão e higiene do processo do que a uma pressão extremamente elevada.
Uma etapa de compressão em alta pressão deve, portanto, ser adicionada apenas quando o equipamento específico de produção ou embalagem exigir.
Para esse setor, consulte as soluções da Lingyu para processamento de alimentos e bebidas.
Fabricação farmacêutica
A fabricação farmacêutica pode utilizar nitrogênio gasoso para manutenção de atmosfera protetora, purga, embalagem, proteção de materiais e determinados processos laboratoriais ou de produção.
A pureza do nitrogênio, ponto de orvalho, pressão, filtragem, documentação, monitoramento e requisitos de qualificação do sistema devem ser definidos de acordo com o processo específico.
Para uma discussão mais direcionada, consulte as soluções da Lingyu para a indústria farmacêutica e biofarmacêutica.
Fabricação de eletrônicos e semicondutores
O nitrogênio é amplamente utilizado na fabricação de eletrônicos e semicondutores para estabelecer atmosferas controladas e reduzir a oxidação indesejada.
Processamento de semicondutores, soldagem, produção de componentes, armazenamento e outras aplicações podem apresentar requisitos significativamente diferentes de pureza, ponto de orvalho, pressão e contaminantes.
As especificações do sistema devem, portanto, ser determinadas a partir do processo real de produção, e não de uma especificação universal de “alta pureza e alta pressão”.
Para esse setor, consulte as soluções da Lingyu para eletrônicos e semicondutores.
Alta pressão não significa automaticamente alta pureza
Um erro comum de dimensionamento é combinar “alta pressão” e “alta pureza” em uma única especificação sem considerar o processo real.
Uma aplicação pode exigir pureza muito elevada de nitrogênio, mas apenas pressão moderada de fornecimento.
Outra pode exigir alta pressão e alta vazão, mas aceitar menor pureza de nitrogênio.
O aumento da pureza do nitrogênio também pode aumentar a quantidade de ar comprimido necessária para produzir determinada quantidade de nitrogênio, afetando tanto o custo operacional quanto o dimensionamento dos equipamentos.
A abordagem correta é definir pureza e pressão de forma independente e, em seguida, dimensionar o sistema completo de nitrogênio com base em ambos os requisitos.
Para orientações mais detalhadas de dimensionamento, consulte o guia de seleção de geradores de nitrogênio PSA.
A importância do tratamento do ar de alimentação
A geração de nitrogênio por PSA depende de ar comprimido, portanto, a qualidade do ar de alimentação é uma parte importante do sistema completo de nitrogênio.
Umidade, óleo e partículas devem ser controlados antes que o ar comprimido entre no gerador PSA.
Um sistema completo pode incluir um reservatório de ar comprimido e um secador de ar por refrigeração a montante da etapa de geração de nitrogênio, juntamente com filtragem adequada do ar comprimido.
Instalações com requisitos mais rigorosos de controle de umidade podem precisar avaliar um secador de ar por adsorção como parte do sistema de tratamento a montante.
Isso se torna particularmente importante quando se espera que tanto a etapa de geração de nitrogênio quanto a de compressão em alta pressão operem continuamente.
Fatores a considerar ao escolher um sistema gerador de nitrogênio de alta pressão
Um sistema de nitrogênio de alta pressão deve ser selecionado de acordo com os requisitos reais no ponto de uso, e não apenas com base na pressão ou na pureza.
A pureza do nitrogênio deve ser baseada no limite de oxigênio do processo e no requisito de qualidade do gás.
A pressão final de fornecimento deve ser baseada nos equipamentos a jusante; quando ultrapassar a saída normal da seção PSA, deve ser incluído um booster de nitrogênio adequadamente projetado.
A vazão de nitrogênio deve considerar:
- Demanda normal
- Demanda de pico
- Usuários simultâneos
- Vazamentos
- Expansão futura
A capacidade do tanque pulmão e de armazenamento deve ser selecionada para gerenciar flutuações de carga de curto prazo e favorecer a operação eficiente do gerador e do booster.
A capacidade e a qualidade do ar de alimentação devem ser suficientes para a pureza e a vazão de nitrogênio selecionadas.
O consumo de energia deve incluir tanto a produção do ar comprimido quanto qualquer compressão adicional do nitrogênio.
O monitoramento e os controles devem abranger parâmetros relevantes, como:
- Pureza
- Vazão
- Pressão
- Status operacional
- Alarmes
Por fim, todos os componentes classificados para pressão devem ser selecionados de acordo com a pressão final do sistema.
Isso é particularmente importante para reservatórios de alta pressão, tubulações, válvulas, conexões, reguladores, dispositivos de alívio e equipamentos a jusante.
Considerações de segurança para nitrogênio de alta pressão
O nitrogênio não é inflamável em condições industriais normais, mas um sistema de nitrogênio de alta pressão ainda exige engenharia de segurança cuidadosa.
O gás comprimido armazena uma quantidade significativa de energia.
Portanto, a integridade dos vasos de pressão, tubulações corretamente classificadas, dispositivos de alívio de pressão, isolamento, inspeção e manutenção preventiva são essenciais.
O nitrogênio também pode deslocar o oxigênio em espaços fechados ou com ventilação inadequada, criando risco de asfixia.
A ventilação e o monitoramento de oxigênio devem ser determinados de acordo com a instalação, o volume de nitrogênio, a configuração do local de trabalho, os requisitos aplicáveis e a avaliação de risco específica da instalação.
Para uma explicação mais ampla, consulte o conteúdo sobre inflamabilidade do nitrogênio e segurança industrial.
Um sistema no local é mais econômico do que cilindros?
Pode ser, especialmente quando o consumo de nitrogênio é contínuo ou relativamente alto, mas a resposta depende do custo completo do ciclo de vida.
O cálculo do sistema no local deve incluir:
- Compressor de ar
- Tratamento do ar comprimido
- Gerador PSA
- Booster de nitrogênio, quando necessário
- Reservatórios
- Armazenamento
- Eletricidade
- Manutenção
- Substituição de filtros e adsorventes
- Instalação
- Inspeção
- Depreciação dos equipamentos
O cálculo da alternativa de fornecimento deve incluir:
- Custo de compra de nitrogênio em cilindros ou a granel
- Transporte
- Aluguel
- Manuseio
- Armazenamento
- Perdas de fornecimento
Por esse motivo, a afirmação “a geração de nitrogênio no local é sempre mais barata” não é uma conclusão universalmente confiável.
A viabilidade econômica deve ser calculada com base no perfil real de consumo de nitrogênio da planta, pureza necessária, pressão de fornecimento, horas de operação, custo local de energia e custo do gás fornecido.
Conclusão
Um sistema gerador de nitrogênio de alta pressão pode fornecer uma fonte confiável de nitrogênio no local para processos industriais que exigem pureza controlada, disponibilidade contínua e pressão elevada de fornecimento.
No entanto, o sistema não deve ser entendido como um gerador de nitrogênio PSA que produz automaticamente nitrogênio em pressão extremamente elevada.
Em uma instalação corretamente projetada, o gerador PSA produz nitrogênio a partir de ar comprimido tratado, enquanto compressão adicional por booster, armazenamento classificado para alta pressão e equipamentos de controle de pressão podem ser adicionados quando a aplicação a jusante exigir pressão mais elevada.
O gerador de nitrogênio PSA da Lingyu oferece pureza de nitrogênio de 95% a 99,999% e incorpora operação automática por PLC, monitoramento em tempo real da pureza e da vazão do nitrogênio e proteção contra condições fora da especificação nas condições operacionais indicadas.
Ao compatibilizar pureza do nitrogênio, vazão, pressão de fornecimento, qualidade do ar de alimentação, armazenamento e compressão com os requisitos reais do processo, os usuários industriais podem desenvolver um sistema de nitrogênio no local tecnicamente mais adequado e economicamente mais previsível do que selecionar equipamentos apenas com base na pressão ou na pureza.
