O nitrogênio é uma utilidade importante em muitas plantas de fabricação química. Ele pode dar suporte à criação de atmosferas protetoras em tanques, inertização de processos, purga de tubulações e recipientes, determinadas operações de transferência por pressão e outros processos nos quais a exposição ao oxigênio precisa ser controlada.
Para plantas com consumo regular de nitrogênio, um gerador de nitrogênio instalado no local para fabricação química pode reduzir a dependência de cilindros fornecidos externamente ou de entregas de nitrogênio líquido a granel, ao mesmo tempo que proporciona aos operadores um controle mais direto sobre a disponibilidade do gás.
No entanto, o valor da geração no local não está simplesmente no fato de o nitrogênio poder ser produzido dentro da planta. Um sistema bem projetado deve proporcionar qualidade estável do nitrogênio, fornecimento confiável diante de variações na demanda do processo e um custo operacional total controlável.
Para uma visão mais ampla das aplicações de ar comprimido e gases no processamento químico, consulte as soluções da Lingyu para fabricação e processamento químico.

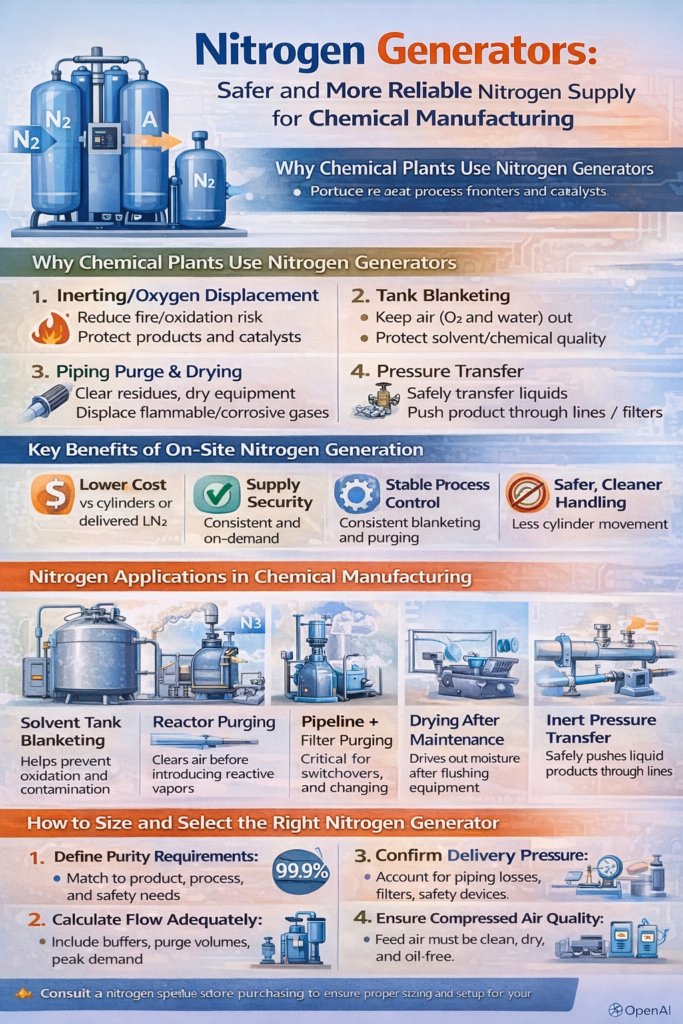

Onde o nitrogênio é utilizado na fabricação química
As plantas químicas utilizam nitrogênio de diferentes formas, e cada aplicação pode gerar um perfil de demanda distinto. Compreender essas diferenças é importante antes de selecionar a capacidade, a pureza, o armazenamento ou a pressão do gerador.
Atmosfera protetora em tanques
O nitrogênio pode ser mantido no espaço de vapor acima dos materiais armazenados quando é necessário limitar a exposição ao oxigênio atmosférico.
Dependendo do produto e das condições de armazenamento, essa atmosfera protetora pode ajudar a reduzir a oxidação ou outras reações indesejadas.
Como a criação de uma atmosfera protetora em tanques costuma ser uma aplicação relativamente contínua e de baixa vazão, seu perfil de demanda é diferente daquele de uma purga de curta duração.
Inertização de processos
O nitrogênio pode ser introduzido em recipientes, reatores, tanques ou outros equipamentos de processo para reduzir a concentração de oxigênio até um nível definido.
A condição necessária depende de fatores como:
- Propriedades do material
- Concentração inicial de oxigênio
- Concentração-alvo de oxigênio
- Volume do equipamento
- Distribuição do gás
- Temperatura e pressão operacionais
- Requisitos de segurança do processo
O nitrogênio deve, portanto, ser tratado como parte do projeto geral do processo, e não como um método universal para tornar um equipamento “seguro”.
Purga de tubulações e recipientes
O nitrogênio também pode ser utilizado para deslocar o ar ou gases residuais do processo durante a partida, parada, manutenção ou troca de produto.
Do ponto de vista do projeto do sistema de nitrogênio, a purga é particularmente importante porque pode gerar uma necessidade de vazão de curta duração muito superior ao consumo contínuo normal da planta.
Determinadas operações de transferência por pressão
Quando apropriado para o produto químico e para o projeto do equipamento, o nitrogênio pode ser utilizado para aplicar pressão controlada na transferência de líquidos ou para dar suporte a determinadas operações de processo sem introduzir ar atmosférico.
Essas diferentes aplicações devem ser consideradas em conjunto ao definir a demanda total de nitrogênio.
Por que a geração de nitrogênio no local pode contribuir para uma produção mais estável
O nitrogênio fornecido externamente pode ser adequado para instalações com consumo baixo ou irregular.
Para plantas com demanda contínua ou previsível, porém, a geração no local pode transformar o nitrogênio de um insumo dependente de entregas em uma utilidade produzida localmente.
Isso pode proporcionar várias vantagens práticas.
Controle mais direto sobre o fornecimento
A planta pode produzir nitrogênio de acordo com seu cronograma operacional, em vez de depender exclusivamente dos horários de fornecimento externo.
Isso pode ser particularmente útil para atmosferas protetoras contínuas em tanques, produção regular em lotes ou outros processos que exijam disponibilidade previsível de nitrogênio.
Maior visibilidade sobre a qualidade do nitrogênio
Um sistema instalado no local pode monitorar continuamente parâmetros operacionais importantes.
O projeto dos geradores PSA da Lingyu oferece monitoramento em tempo real da pureza e da vazão do nitrogênio, enquanto a tela sensível ao toque exibe pressão, pureza, vazão e status operacional.
Isso facilita a identificação, pelos operadores, de alterações na qualidade do gás ou no desempenho do sistema.
Menor dependência da logística de fornecimento
O fornecimento externo de nitrogênio pode envolver transporte, manuseio de cilindros, armazenamento, aluguel ou logística de gás a granel.
Produzir nitrogênio a partir de ar comprimido pode reduzir essa dependência. O benefício econômico real, no entanto, continua dependendo do consumo de nitrogênio da planta, do custo de energia, do cronograma operacional e da qualidade de gás necessária.

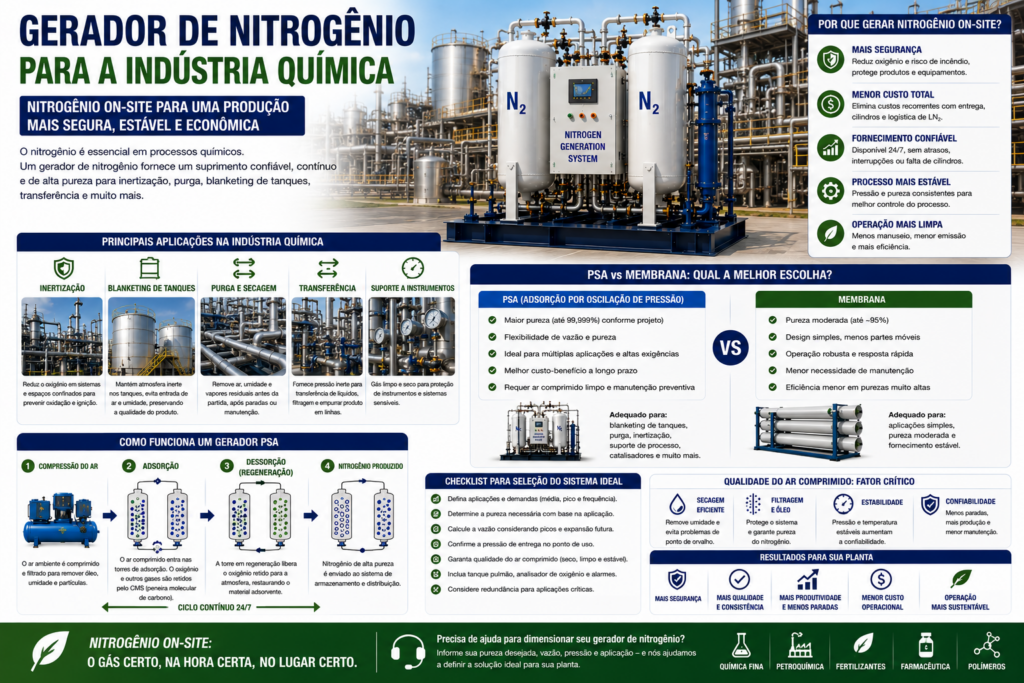

Como funciona a geração de nitrogênio por PSA
Os geradores de nitrogênio da Lingyu utilizam a tecnologia de Adsorção por Variação de Pressão (Pressure Swing Adsorption — PSA).
O sistema utiliza duas torres de adsorção preenchidas com peneira molecular de carbono (Carbon Molecular Sieve — CMS).
O ar comprimido entra em uma das torres, onde o oxigênio é adsorvido preferencialmente, enquanto o nitrogênio atravessa o leito de adsorção como gás produzido.
Ao mesmo tempo, a segunda torre é despressurizada e regenerada.
As duas torres alternam continuamente entre adsorção e regeneração sob controle automático por PLC, permitindo a produção contínua de nitrogênio.
Para mais detalhes técnicos, consulte como funciona a geração de nitrogênio por PSA.
Selecione a pureza do nitrogênio de acordo com o processo
Uma das formas mais simples de aumentar desnecessariamente o custo operacional do sistema de nitrogênio é especificar uma pureza superior àquela realmente exigida pelo processo.
A linha de geradores de nitrogênio PSA da Lingyu oferece pureza de aproximadamente 95% a 99,999%, com configurações disponíveis de 99%, 99,5%, 99,9% e 99,99%.
Não existe um único requisito universal de pureza de nitrogênio para a fabricação química.
Por exemplo, a criação de uma atmosfera protetora em um tanque pode tolerar um nível de oxigênio residual diferente daquele exigido por uma reação sensível ou por outro processo especializado.
A especificação deve, portanto, ser baseada no nível máximo permitido de oxigênio residual para a aplicação, em vez de selecionar automaticamente a maior pureza de nitrogênio disponível.
Como exemplo de uma configuração disponível, consulte o gerador de nitrogênio com pureza de 99,5%.
Utilize pureza muito elevada apenas quando necessário
Alguns processos químicos especializados podem exigir níveis extremamente baixos de oxigênio residual.
Para essas aplicações, o sistema de purificação por desoxigenação à base de carbono da Lingyu pode elevar o nitrogênio PSA com aproximadamente 99,9% de pureza para ≥99,999%, com oxigênio ≤10 ppm, CO₂ ≤5 ppm e ponto de orvalho atmosférico do nitrogênio ≤−60 °C.
Esse tipo de purificação a jusante deve ser aplicado quando o processo realmente exigir.
Se apenas um ou alguns pontos de uso exigirem nitrogênio de pureza extremamente elevada, pode ser mais prático fornecer purificação adicional nesses pontos mais exigentes, em vez de projetar toda a rede de nitrogênio da planta para atender à especificação mais elevada.
A estabilidade da vazão é tão importante quanto a pureza
Somente a pureza correta do nitrogênio não garante uma operação confiável.
O sistema também deve ser capaz de manter a vazão necessária quando a demanda da planta variar.
A fabricação química frequentemente combina consumidores contínuos e intermitentes de nitrogênio. Por exemplo:
- A atmosfera protetora em tanques pode exigir uma vazão contínua baixa.
- A purga de reatores pode gerar uma demanda elevada de curta duração.
- Atividades de manutenção podem aumentar temporariamente o consumo.
- Várias linhas de produção podem utilizar nitrogênio ao mesmo tempo.
Dimensionar o gerador apenas com base no consumo médio pode, portanto, resultar em quedas de pressão ou desempenho inadequado da purga durante os períodos de pico.
Um projeto mais realista deve considerar:
Vazão média + demanda de pico simultânea plausível + duração desse pico.
Utilize armazenamento intermediário para gerenciar picos de demanda de curta duração
Um tanque pulmão de nitrogênio pode ajudar a separar a taxa de produção do gerador do consumo de curta duração da planta.
A configuração PSA padrão da Lingyu inclui equipamentos de armazenamento intermediário de ar comprimido e nitrogênio como parte do sistema completo.
Durante períodos de menor consumo de nitrogênio, o gerador pode reabastecer o gás armazenado.
Quando ocorre um pico de curta duração, o tanque pulmão de nitrogênio pode complementar a produção do gerador e ajudar a estabilizar a pressão a jusante.
No entanto, o armazenamento intermediário não deve ser selecionado apenas com base em regras gerais.
O volume de armazenamento necessário depende de:
- Taxa de produção do gerador
- Consumo de pico
- Duração do pico
- Pressão de armazenamento
- Pressão mínima permitida a jusante
- Reserva necessária
O gerador e o tanque pulmão de nitrogênio devem, portanto, ser dimensionados como um sistema coordenado.
Separe a pressão de alimentação do gerador da pressão do processo
Outro erro comum de projeto é tratar a pressão de entrada do ar comprimido como se fosse a pressão de nitrogênio disponível no processo.
O sistema PSA padrão da Lingyu utiliza pressão de entrada de ar comprimido de 0,5–0,8 MPa.
Essa é a pressão exigida para o ar de alimentação do gerador de nitrogênio.
Isso não significa que todos os processos a jusante receberão automaticamente nitrogênio na pressão necessária.
A planta deve definir a pressão no ponto real de uso e considerar:
- Perda de pressão na tubulação de distribuição
- Reguladores
- Filtros
- Válvulas
- Longos trechos de tubulação
- Vazão de pico
- Consumidores individuais que exijam pressão mais elevada
Se apenas um processo exigir pressão substancialmente mais alta, o aumento de pressão ou o armazenamento localizado pode ser mais eficiente do que projetar toda a rede de nitrogênio da planta para atender a esse único consumidor.
A qualidade do ar de alimentação afeta diretamente a confiabilidade do sistema de nitrogênio
Um gerador de nitrogênio PSA deve ser considerado parte do sistema completo de tratamento de ar comprimido, e não uma máquina isolada.
Umidade, óleo e partículas devem ser controlados antes que o ar comprimido entre na seção de adsorção.
A configuração padrão da Lingyu inclui compressor de ar, reservatório de ar, secador de ar por refrigeração, tanque pulmão, gerador PSA, tanque pulmão de nitrogênio, analisador e equipamento de controle de pressão.
Condições estáveis do ar de alimentação são importantes porque a contaminação ou o tratamento inadequado do ar podem afetar filtros, válvulas, analisadores, CMS e o desempenho do sistema de nitrogênio a longo prazo.
Dependendo do nível de tratamento de ar necessário, um filtro de precisão para ar comprimido pode fazer parte do conjunto de pré-tratamento a montante.
Inclua o ponto de orvalho na especificação do nitrogênio
A qualidade do nitrogênio não deve ser avaliada apenas pela pureza.
A umidade também pode ser importante quando o processo envolve produtos sensíveis à umidade, equipamentos ou instrumentação a jusante.
O sistema PSA padrão da Lingyu fornece nitrogênio com ponto de orvalho ≤−40 °C nas condições operacionais especificadas.
Se um processo exigir um nível de umidade diferente, o ponto de orvalho necessário deve ser definido durante a seleção do sistema.
A especificação deve, portanto, ser baseada nos requisitos reais do processo, em vez de se presumir que todas as aplicações químicas precisem do mesmo nível de secura do nitrogênio.
O monitoramento ajuda a manter a qualidade estável do nitrogênio
A produção estável de nitrogênio depende da identificação de situações em que a qualidade do gás sai da faixa operacional exigida.
O sistema PSA da Lingyu monitora continuamente a pureza e a vazão do nitrogênio.
Se a pureza cair abaixo do valor especificado, o sistema ativa um alarme. Se a condição fora da especificação persistir durante um período predefinido, o sistema pode desligar automaticamente como medida de proteção.
Para processos químicos importantes, a filosofia geral de controle também pode incluir:
- Limites de alarme do analisador
- Direcionamento do gás fora da especificação
- Intertravamentos
- Sinais remotos
- Procedimentos de calibração
- Lógica de fornecimento de gás de backup
Essas funções devem complementar os sistemas de controle de processo e de segurança da planta.
A confiabilidade depende do sistema completo
A confiabilidade do fornecimento de nitrogênio a longo prazo depende de mais do que apenas das torres de adsorção PSA.
O sistema completo de fornecimento pode incluir:
- Compressor
- Reservatório de ar
- Secador
- Filtros
- Drenos automáticos
- Válvulas PSA
- CMS
- Analisador
- Tanque pulmão de nitrogênio
- Equipamento de controle de pressão
- Tubulação de distribuição
Uma falha em um componente crítico a montante ou a jusante pode afetar a produção ou o fornecimento de nitrogênio.
Para processos que não toleram a perda de nitrogênio, a planta deve avaliar medidas adequadas de backup, como nitrogênio armazenado, capacidade de geração de reserva, equipamentos em espera ou outra contingência definida.
A manutenção deve priorizar um desempenho previsível
A manutenção de rotina deve abranger todo o sistema de tratamento de ar e geração de nitrogênio, e não apenas a unidade PSA.
As áreas importantes incluem:
- Elementos filtrantes
- Drenos automáticos
- Desempenho do secador
- Válvulas pneumáticas
- Calibração do analisador
- Condição da CMS
- Tendências de pressão
- Tendências de vazão
O projeto PSA da Lingyu também inclui um sistema automático de compactação da CMS, destinado a manter a densidade adequada do leito e ajudar a reduzir a pulverização causada pelo movimento do material adsorvente.
O acompanhamento das tendências operacionais ao longo do tempo pode ajudar as equipes de manutenção a identificar a deterioração antes que ela se transforme em um problema maior de produção.
Avalie o custo total do nitrogênio, não apenas o preço de compra
A expressão “nitrogênio de menor custo” deve se referir ao custo operacional total, e não apenas ao preço pago pelo gás.
Uma comparação realista entre o nitrogênio fornecido externamente e a geração no local deve considerar:
- Consumo anual de nitrogênio
- Pureza necessária
- Consumo de ar comprimido
- Eletricidade do compressor
- Energia utilizada na secagem e filtragem
- Manutenção
- Manutenção do analisador
- Armazenamento
- Fornecimento de backup
- Custos de entrega e aluguel
- Horas de operação
O processo otimizado de equalização de pressão desigual da Lingyu melhora a eficiência de recuperação do nitrogênio e reduz indiretamente o consumo geral de energia em aproximadamente 5%.
A economia real ainda depende das condições operacionais e econômicas de cada planta.
Para uma comparação financeira mais completa, consulte o guia de custos e ROI de geradores de nitrogênio.
Onde normalmente surgem as oportunidades de otimização do sistema de nitrogênio
Em uma planta química existente, melhorar o custo e a confiabilidade do nitrogênio nem sempre significa instalar um gerador maior.
Em muitos casos, melhores resultados surgem da análise do sistema completo.
Entre os pontos importantes estão:
- Pureza do nitrogênio
- Demanda média e de pico
- Armazenamento intermediário
- Pressão de distribuição
- Consumo de ar comprimido
- Vazamentos de ar ou nitrogênio
- Consumidores desnecessariamente operando em alta pressão
- Condição do pré-tratamento
- Horas de operação do gerador
O objetivo é fornecer a qualidade, a vazão e a pressão de nitrogênio necessárias no ponto real de uso, em vez de maximizar todas as especificações dos equipamentos.
Para uma estrutura mais ampla de seleção do sistema, consulte o guia de seleção de geradores de nitrogênio PSA.
Perguntas frequentes
A geração de nitrogênio no local é adequada para fabricação química?
Ela pode ser adequada quando a planta apresenta demanda de nitrogênio suficiente para justificar a produção local e o gerador consegue atender aos requisitos de pureza, vazão, pressão, ponto de orvalho e confiabilidade do fornecimento.
A decisão final deve ser baseada nos requisitos reais do processo e na economia específica da instalação.
De que pureza de nitrogênio uma planta química precisa?
Não existe um único nível de pureza aplicável a todas as plantas químicas.
A pureza necessária deve ser determinada com base no nível permitido de oxigênio residual, na sensibilidade do processo, nos requisitos de qualidade do produto e nos critérios de segurança aplicáveis à planta.
Uma planta química precisa de um tanque pulmão de nitrogênio?
Nem sempre.
O armazenamento intermediário pode ser útil quando a demanda varia ou quando eventos de purga de curta duração excedem a taxa de produção contínua do gerador.
Seu volume deve ser calculado com base nos requisitos reais de vazão, duração, pressão e reserva.
Uma pureza mais elevada de nitrogênio é sempre melhor?
Não.
Uma pureza mais elevada pode ser necessária para processos específicos, mas especificá-la desnecessariamente pode afetar a capacidade de produção de nitrogênio, o consumo de ar comprimido e o custo operacional.
O que deve ser verificado se o fornecimento de nitrogênio se tornar instável?
Verifique a pureza, a vazão e a pressão medidas do nitrogênio, as condições do ar de alimentação, os filtros, a operação do secador, as válvulas, o status do analisador, as mudanças na demanda de nitrogênio e as perdas de pressão na distribuição.
O sistema completo deve ser analisado antes de se presumir que um único componente seja responsável pelo problema.
Conclusão
Um gerador de nitrogênio para fabricação química deve ser considerado parte do sistema geral de utilidades da planta, e não simplesmente um substituto para cilindros de nitrogênio ou fornecimento a granel.
Para uma operação confiável e econômica, o projeto deve equilibrar:
Requisito de oxigênio do processo → pureza do nitrogênio → vazão média e de pico → pressão no ponto de uso → tratamento do ar comprimido → armazenamento → monitoramento → manutenção → custo operacional total.
Quando esses fatores são considerados em conjunto, o nitrogênio PSA produzido no local pode proporcionar um fornecimento de gás mais estável e controlável, reduzindo a dependência de nitrogênio entregue externamente e potencialmente melhorando a economia operacional a longo prazo.
Os equipamentos disponíveis podem ser consultados na linha de geradores de nitrogênio da Lingyu.
