O nitrogênio é uma utilidade importante em plantas de fabricação química. Ele pode dar suporte à criação de atmosferas protetoras em tanques, inertização de equipamentos, purga de tubulações, determinadas operações de transferência por pressão e processos nos quais a exposição ao oxigênio precisa ser controlada.
Para plantas com demanda regular de nitrogênio, um gerador instalado no local pode reduzir a dependência de cilindros ou do fornecimento de nitrogênio líquido a granel e proporcionar aos operadores um controle mais direto sobre a disponibilidade do gás.
No entanto, a compra de um gerador de nitrogênio para fabricação química não deve começar com uma única pergunta, como “De que pureza precisamos?”.
Uma especificação confiável deve definir todos os requisitos operacionais: pureza do nitrogênio ou oxigênio residual, vazão média e de pico, pressão no ponto de uso, qualidade do ar comprimido, armazenamento, monitoramento, redundância e custo operacional esperado.
Para uma visão mais ampla das aplicações desse setor, consulte as soluções da Lingyu para fabricação e processamento químico.

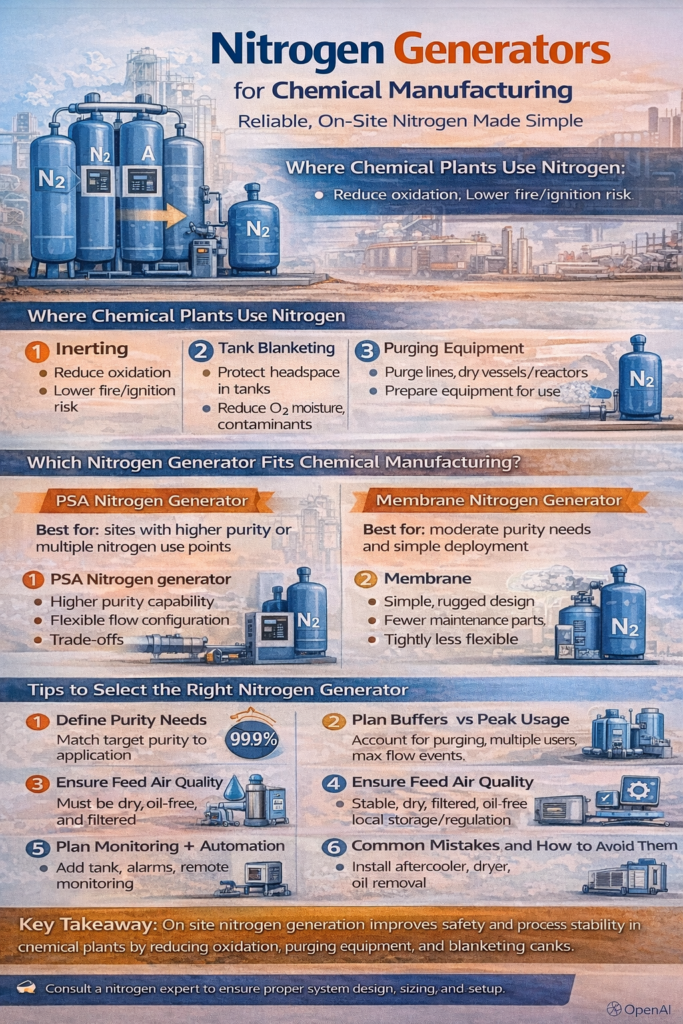

O que o nitrogênio faz em uma planta química
As plantas químicas podem utilizar nitrogênio para diversas finalidades, e cada uma delas pode gerar um perfil de demanda diferente.
Atmosfera protetora em tanques
O nitrogênio pode manter um espaço gasoso controlado acima de líquidos armazenados quando é importante limitar o contato com o oxigênio atmosférico.
Dependendo do produto químico e das condições de armazenamento, essa atmosfera protetora pode ajudar a reduzir a oxidação ou a exposição indesejada ao ar ambiente.
Inertização
O nitrogênio pode ser introduzido em tanques, reatores, recipientes ou equipamentos de processo para reduzir a concentração de oxigênio até um nível especificado pelo processo ou pelo projeto de segurança.
A condição necessária depende do material, do nível inicial de oxigênio, da concentração-alvo de oxigênio, da geometria do recipiente, do método de distribuição do gás e do procedimento operacional.
Purga de tubulações e recipientes
A purga pode gerar uma demanda elevada de curta duração.
O nitrogênio pode ser utilizado antes da partida, após a parada, durante a troca de produto ou antes da manutenção para deslocar o ar ou gases residuais do processo.
Transferência por pressão
Quando apropriado para o produto químico e para o projeto do equipamento, o nitrogênio também pode ser utilizado para aplicar pressão controlada de gás na transferência de líquidos sem introduzir ar atmosférico.
Essas aplicações devem ser listadas separadamente antes do dimensionamento do equipamento, pois a manutenção contínua de uma atmosfera protetora e as purgas ocasionais de alta vazão impõem demandas muito diferentes ao sistema de nitrogênio.
Comece pelo processo, não pelo gerador
Um dos erros de compra mais comuns é selecionar uma máquina antes de definir o que a planta realmente precisa.
Antes de solicitar uma cotação, crie uma lista de aplicações contendo:
- Ponto de utilização do nitrogênio
- Demanda contínua ou intermitente
- Vazão média
- Vazão de pico
- Pressão necessária no ponto de uso
- Pureza necessária ou teor máximo de oxigênio
- Ponto de orvalho necessário, quando especificado
- Horas de operação
- Criticidade do fornecimento de nitrogênio
Esse exercício simples ajuda a evitar tanto o subdimensionamento quanto o superdimensionamento desnecessário.
Para uma estrutura técnica mais ampla, o guia de especificações de geradores de nitrogênio da Lingyu apresenta os principais parâmetros que devem ser comparados.

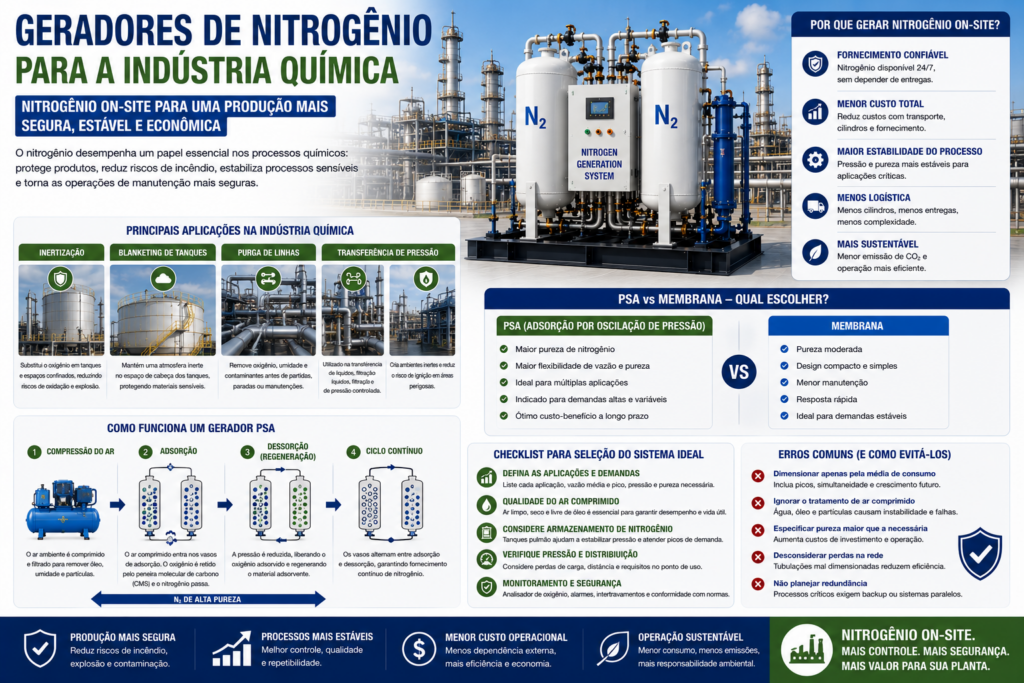

Geração de nitrogênio por PSA para fabricação química
Os geradores de nitrogênio da Lingyu utilizam a tecnologia de Adsorção por Variação de Pressão (Pressure Swing Adsorption — PSA).
O gerador PSA utiliza dois recipientes de adsorção preenchidos com peneira molecular de carbono (Carbon Molecular Sieve — CMS). O oxigênio é adsorvido preferencialmente do ar comprimido, enquanto o nitrogênio atravessa o sistema como gás produzido.
Uma torre produz nitrogênio enquanto a outra é regenerada. Em seguida, as duas torres alternam automaticamente suas funções sob controle por PLC, permitindo a produção contínua de nitrogênio.
Para uma explicação detalhada do processo de separação, consulte como funciona a geração de nitrogênio por PSA.
Pergunta do comprador 1: de que pureza de nitrogênio realmente precisamos?
Não comece pela “pureza máxima”.
Comece pelo nível máximo de oxigênio residual que o processo pode tolerar.
A linha de geradores de nitrogênio PSA da Lingyu cobre níveis de pureza de aproximadamente 95% a 99,999%, com configurações como 99%, 99,5%, 99,9% e 99,99%.
Diferentes usuários da planta podem ter requisitos diferentes.
Uma aplicação de atmosfera protetora contínua em tanque pode não exigir a mesma pureza que um processo particularmente sensível ao oxigênio. Uma operação de purga pode dar mais importância ao volume total de nitrogênio e ao tempo de purga do que à especificação da pureza mais elevada possível.
Portanto, a especificação de compra deve indicar:
- A pureza necessária do nitrogênio; ou
- Preferencialmente, o nível máximo permitido de oxigênio residual, quando os dados de engenharia do processo estiverem disponíveis.
Uma pureza mais elevada não deve ser selecionada automaticamente, pois pode afetar a capacidade do gerador, o consumo de ar comprimido e o custo operacional total.
Pergunta do comprador 2: algum ponto de uso precisa de níveis muito baixos de oxigênio residual?
Alguns processos químicos podem exigir níveis de oxigênio residual muito inferiores aos de uma linha padrão de nitrogênio da planta.
Nesse caso, pode ser mais prático avaliar uma purificação adicional para o ponto de uso mais exigente, em vez de projetar todos os usuários da planta para a maior pureza.
O sistema de purificação por desoxigenação à base de carbono da Lingyu eleva o nitrogênio PSA com aproximadamente 99,9% de pureza para ≥99,999%, com oxigênio ≤10 ppm, CO₂ ≤5 ppm e ponto de orvalho atmosférico ≤−60 °C.
Esse tipo de purificação a jusante deve ser selecionado somente quando o processo realmente exigir.
Pergunta do comprador 3: quais são as vazões média e de pico?
O consumo médio de nitrogênio não é suficiente para o dimensionamento.
As plantas químicas frequentemente apresentam eventos intermitentes, como:
- Purga de recipientes
- Preparação de reatores
- Troca de lote
- Purga de tubulações
- Atividades de manutenção
- Operações simultâneas em tanques
Esses eventos podem gerar uma vazão de pico substancialmente superior à carga normal de base.
Portanto, a cotação deve identificar:
Demanda média + demanda máxima simultânea + duração necessária do evento de pico.
Diferentes capacidades de produção de nitrogênio correspondem a diferentes níveis de consumo efetivo de ar comprimido, reforçando a necessidade de avaliar conjuntamente a vazão e a demanda de ar, em vez de considerar a capacidade do gerador como um número isolado.
Pergunta do comprador 4: o gerador deve ser dimensionado para atender todo o pico?
Não necessariamente.
Para demandas intermitentes, o armazenamento intermediário pode, em alguns casos, reduzir a necessidade de dimensionar o gerador diretamente para todos os picos de curta duração.
Uma configuração completa pode incluir:
Gerador PSA → tanque pulmão de nitrogênio → controle de pressão → linha de distribuição da planta
O tanque pulmão pode armazenar nitrogênio durante períodos de menor demanda e dar suporte a picos de consumo de curta duração.
No entanto, o armazenamento não substitui um dimensionamento de engenharia adequado. O volume necessário depende da produção do gerador, do consumo de pico, da duração do pico, da variação de pressão permitida e da reserva necessária.
Não se deve presumir que “um tanque pulmão sempre permite utilizar um gerador menor”. O gerador e o sistema de armazenamento precisam ser dimensionados em conjunto.
Pergunta do comprador 5: qual pressão é necessária no ponto real de uso?
Não confunda a pressão do ar de alimentação do PSA com a pressão de fornecimento de nitrogênio da planta.
O sistema PSA padrão da Lingyu utiliza pressão de entrada de ar comprimido de 0,5–0,8 MPa. Essa é uma condição de alimentação do gerador, e não uma garantia da pressão de nitrogênio disponível em todos os usuários a jusante.
Ao preparar a especificação, defina:
- Pressão mínima em cada ponto de uso
- Vazão máxima nessa pressão
- Distância em relação ao sistema de geração de nitrogênio
- Tubulação principal e ramificações
- Perdas de pressão em reguladores e válvulas
- Demanda simultânea
- Qualquer processo que exija pressão mais elevada
Se um processo precisar de pressão substancialmente maior do que o restante da planta, o aumento de pressão e o armazenamento locais podem ser mais adequados do que projetar toda a rede de nitrogênio em função desse usuário.
Pergunta do comprador 6: qual tratamento do ar comprimido é necessário?
Um gerador de nitrogênio PSA deve ser considerado parte de um sistema de ar comprimido, e não uma máquina isolada.
Umidade, óleo e contaminação por partículas podem afetar filtros, válvulas, CMS, instrumentação e o desempenho do sistema a longo prazo.
A configuração do sistema PSA da Lingyu incorpora tratamento do ar antes da geração de nitrogênio, incluindo etapas de filtragem das classes AO, AA e AX.
Quando apropriado, um filtro de precisão para ar comprimido pode, portanto, fazer parte do conjunto de pré-tratamento.
Antes da compra, confirme:
- Tipo de compressor
- Temperatura de entrada
- Remoção de água líquida
- Desempenho do secador
- Arraste de óleo
- Filtragem de partículas
- Condição dos filtros existentes
- Confiabilidade dos drenos
Se o sistema de ar comprimido existente na planta não conseguir fornecer de forma consistente ar de alimentação adequado, um conjunto de tratamento dedicado pode ser mais apropriado.
Pergunta do comprador 7: como a qualidade do nitrogênio será verificada?
Para processos químicos importantes, o comprador deve especificar como a qualidade do nitrogênio será monitorada, em vez de simplesmente confiar na pureza nominal do gerador.
O sistema PSA da Lingyu oferece monitoramento em tempo real da pureza e da vazão do nitrogênio. Sua tela sensível ao toque exibe pressão, pureza, vazão e status operacional do sistema.
Um alarme é acionado quando a pureza cai abaixo do valor especificado. Se a condição fora da especificação persistir durante o período predefinido, o sistema pode desligar automaticamente como medida de proteção.
Para uma aplicação crítica, a equipe de engenharia deve definir:
- Faixa necessária do analisador
- Limite de alarme
- Tratamento do gás fora da especificação
- Intertravamentos
- Requisitos de dados ou sinais
- Procedimento de calibração
- Integração com o sistema de controle da planta
Os controles do gerador devem dar suporte à filosofia de segurança da planta, e não substituí-la.
Pergunta do comprador 8: qual nível de redundância é necessário?
Nem todos os usuários de nitrogênio apresentam as mesmas consequências em caso de perda do fornecimento.
Em algumas plantas, a interrupção do nitrogênio pode simplesmente atrasar uma operação não crítica. Em outras, a perda de uma atmosfera protetora ou do fornecimento para purga pode exigir uma parada controlada imediata.
O comprador deve, portanto, classificar os consumidores de nitrogênio de acordo com sua criticidade.
As possíveis medidas de resiliência incluem:
- Armazenamento intermediário
- Fonte de nitrogênio de reserva
- Capacidade de geração reserva
- Filosofia de equipamentos N+1
- Válvulas ou analisadores críticos redundantes
- Planejamento de manutenção preventiva
Não existe uma configuração universal de redundância. Ela deve ser determinada com base nas consequências da perda de nitrogênio.
Pergunta do comprador 9: e quanto às áreas classificadas?
Se o equipamento for instalado em uma área classificada como perigosa, o projeto deve definir os requisitos elétricos e de proteção contra explosões antes da compra.
Não se deve presumir que um gerador de nitrogênio padrão possua automaticamente aprovação ATEX, IECEx ou outra certificação para áreas classificadas.
A especificação de aquisição deve indicar claramente a zona ou classificação da área perigosa e exigir a confirmação de que a configuração efetivamente fornecida atende aos requisitos aplicáveis ao projeto.
Pergunta do comprador 10: como comparar o custo operacional?
Deve-se evitar a afirmação de que o nitrogênio produzido no local sempre “custa menos”.
Uma comparação adequada do custo total deve incluir:
- Preço do nitrogênio fornecido
- Custos de entrega e aluguel
- Volume anual de nitrogênio
- Pureza necessária
- Consumo de eletricidade do compressor
- Consumo efetivo de ar comprimido
- Perdas no secador e na filtragem
- Manutenção
- Manutenção do analisador
- Manutenção relacionada à CMS
- Armazenamento
- Fornecimento de reserva
- Horas de operação
O processo otimizado de equalização de pressão desigual da Lingyu melhora a eficiência de recuperação do nitrogênio e reduz indiretamente o consumo geral de energia em aproximadamente 5%.
No entanto, a economia real da planta continua dependendo das condições operacionais específicas da instalação.
Para uma comparação financeira mais detalhada, consulte o guia de custos e ROI de geradores de nitrogênio.
Erros comuns de especificação
Dimensionar apenas com base na demanda média
Um gerador pode parecer suficientemente grande até que várias operações de purga ocorram simultaneamente.
Melhor abordagem: calcular separadamente a carga contínua e a demanda de pico plausível.
Especificar pureza máxima “por precaução”
Uma pureza mais elevada pode aumentar a demanda de ar do sistema e afetar a capacidade disponível de nitrogênio.
Melhor abordagem: especificar o requisito real de oxigênio residual para cada processo.
Ignorar a qualidade do ar comprimido
O bom desempenho do gerador de nitrogênio depende de ar de alimentação adequado.
Melhor abordagem: avaliar em conjunto o compressor, o secador, a filtragem, a drenagem e o gerador.
Confundir pressão de alimentação com pressão de fornecimento
A pressão do ar na entrada do gerador e a pressão do nitrogênio a jusante são parâmetros de projeto diferentes.
Melhor abordagem: especificar pressão e vazão no ponto de uso.
Ignorar as perdas na distribuição de nitrogênio
Linhas principais subdimensionadas, trechos longos de tubulação, reguladores e vazões simultâneas elevadas podem afetar a pressão no ponto de uso.
Melhor abordagem: incluir o sistema de distribuição no cálculo de pressão.
Não ter uma estratégia de backup
Se o nitrogênio for crítico, uma parada inesperada do gerador ou do compressor pode se transformar em um problema de produção.
Melhor abordagem: determinar a estratégia de backup necessária com base na criticidade do processo.
Quais informações devem ser enviadas ao fornecedor do gerador de nitrogênio?
Uma solicitação de cotação útil deve conter informações suficientes para que o fornecedor possa projetar o sistema completo, em vez de simplesmente cotar uma máquina.
Antes de solicitar uma proposta, forneça:
- Aplicações de nitrogênio
- Pureza necessária ou nível máximo de oxigênio residual
- Vazão média
- Vazão de pico e duração do pico
- Pressão necessária no ponto de uso
- Ponto de orvalho necessário
- Horas de operação diárias e anuais
- Pressão e qualidade do ar comprimido existente
- Condições ambientais e de instalação
- Alimentação elétrica disponível
- Classificação de área perigosa, quando aplicável
- Requisitos de armazenamento intermediário
- Requisitos de redundância ou backup
- Expansão futura de capacidade
As configurações PSA disponíveis podem ser consultadas na linha de geradores industriais de nitrogênio da Lingyu.
Perguntas frequentes
Os geradores de nitrogênio são adequados para fabricação química?
Eles podem ser adequados quando a produção de nitrogênio no local atende aos requisitos de pureza, vazão, pressão, qualidade do gás e disponibilidade.
A instalação completa ainda precisa seguir os requisitos de segurança de processo e de operação da planta.
O nitrogênio também pode deslocar o oxigênio respirável, portanto, podem ser necessários ventilação, monitoramento de oxigênio, controle de acesso e outras medidas de proteção específicas da instalação.
Toda planta química precisa de nitrogênio com pureza de 99,999%?
Não.
A pureza necessária depende do processo específico e do nível de oxigênio residual permitido.
A linha PSA da Lingyu oferece diversas configurações de pureza, em vez de uma única especificação universal para a indústria química.
Preciso de um tanque pulmão de nitrogênio?
Um tanque pulmão costuma ser útil quando a demanda varia ou ocorrem picos intermitentes, mas seu tamanho e sua função devem ser calculados com base na demanda real do sistema.
O que devo verificar antes de comparar dois geradores PSA?
Compare os dois sistemas com a mesma pureza, condições operacionais, vazão de nitrogênio e premissas de ar de alimentação.
Ao comparar dois geradores PSA, mantenha consistentes a pressão de adsorção, a temperatura ambiente e as condições de umidade do ar de alimentação, pois os dados de desempenho do gerador dependem dessas condições operacionais.
O que causa uma produção instável de nitrogênio?
As possíveis causas podem incluir condições inadequadas do ar de alimentação, pré-tratamento insuficiente, problemas de manutenção, dimensionamento incorreto, problemas em válvulas ou controles ou alterações na demanda operacional.
É melhor realizar o diagnóstico com base nas medições de pressão, vazão, pureza, qualidade do ar de alimentação e status do equipamento do que presumir uma única causa universal.
Consideração final para o comprador
A compra de um gerador de nitrogênio para fabricação química é, em última análise, uma decisão de engenharia relacionada às utilidades da planta.
A equipe de compras não deve selecionar o equipamento apenas com base em um valor destacado de pureza ou de vazão nominal.
Um sistema corretamente especificado considera:
Requisitos do processo → pureza do nitrogênio → vazão de pico → pressão no ponto de uso → qualidade do ar comprimido → armazenamento → monitoramento → redundância → custo operacional total.
Quando esses parâmetros são claramente definidos, o gerador, os equipamentos de pré-tratamento, o armazenamento, os controles e o sistema de distribuição da planta podem ser avaliados como uma solução integrada de fornecimento de nitrogênio.
