O ar comprimido sempre contém vapor de água. Se essa umidade não for removida adequadamente, ela pode condensar dentro das tubulações, contribuir para a corrosão, interferir no funcionamento de equipamentos pneumáticos e afetar a qualidade da produção.
Quando uma aplicação exige um ponto de orvalho sob pressão muito mais baixo do que aquele que a secagem convencional por refrigeração consegue fornecer, a secagem por adsorção se torna uma solução importante.
Este artigo explica o que é um secador de ar por adsorção, como funcionam os processos de adsorção e regeneração, quais dessecantes são mais utilizados e como os diferentes métodos de regeneração afetam o consumo de energia e a seleção do sistema.

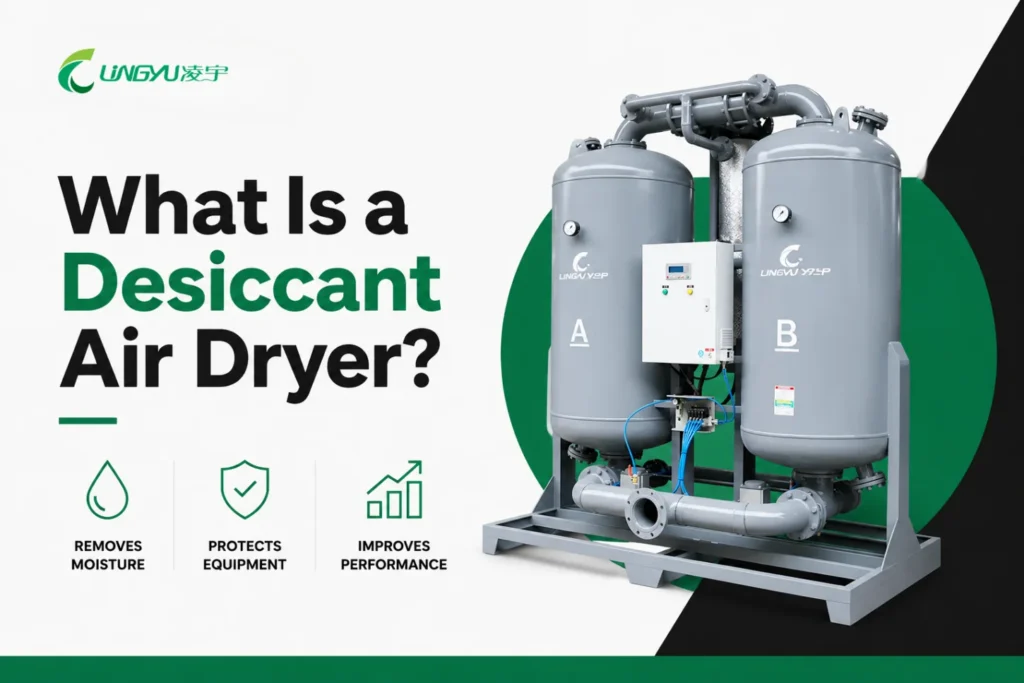

O que é um secador de ar por adsorção?
Um secador de ar por adsorção, também conhecido como secador com dessecante, remove o vapor de água do ar comprimido fazendo-o passar por um leito de material adsorvente.
Em vez de resfriar o ar comprimido até que a água condense, o secador captura as moléculas de água na superfície do dessecante.
Isso permite que o sistema alcance um ponto de orvalho sob pressão significativamente mais baixo do que o obtido com a secagem por refrigeração convencional.
Para efeito de comparação, os secadores por refrigeração da Lingyu fornecem um ponto de orvalho sob pressão de aproximadamente 2–10 °C, enquanto as linhas de secadores de ar por adsorção são projetadas para atingir pontos de orvalho sob pressão de saída significativamente mais baixos, normalmente em torno de −20 °C a −40 °C, dependendo da série e da configuração do secador.
Aplicações que precisam escolher entre essas duas tecnologias podem consultar esta comparação entre secadores por refrigeração e por adsorção.
A secagem por adsorção é amplamente utilizada quando equipamentos, processos ou condições ambientais sensíveis à umidade exigem ar comprimido consistentemente seco.

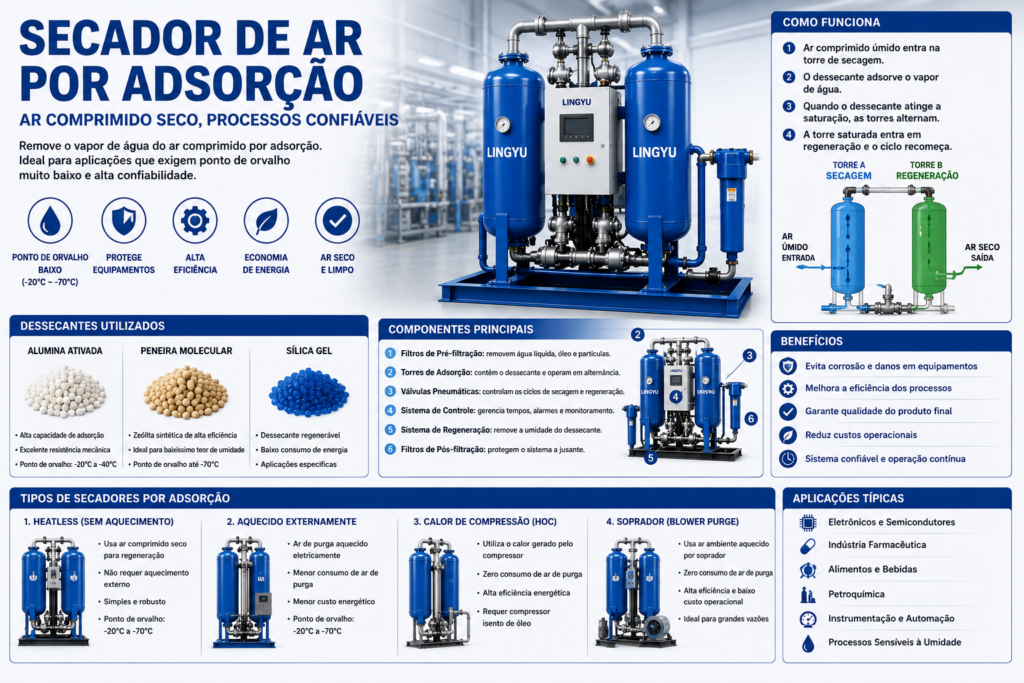

Como funciona um secador de ar por adsorção?
A maioria dos secadores regenerativos por adsorção utiliza dois vasos de pressão preenchidos com dessecante.
Enquanto um vaso seca o ar comprimido, o outro é regenerado. Depois que um período de operação predefinido ou uma condição de controle é atingida, as torres trocam de função.
O ciclo básico pode ser resumido em quatro etapas:
- O ar comprimido úmido entra no vaso de adsorção e atravessa o leito dessecante.
- O vapor de água é capturado pelo dessecante enquanto o ar comprimido seco sai do secador.
- O segundo vaso é regenerado para remover a umidade anteriormente adsorvida.
- As torres trocam de função, permitindo a secagem contínua do ar comprimido.
Os secadores sem aquecimento funcionam segundo o princípio de Adsorção por Oscilação de Pressão. Com maior pressão parcial de vapor de água, o dessecante adsorve a umidade. Durante a regeneração, em uma pressão parcial mais baixa, a umidade é dessorvida e removida com uma parte do ar comprimido seco produzido.
Para uma explicação mais detalhada do processo de adsorção e do ciclo de regeneração, consulte o princípio de funcionamento dos secadores de ar por adsorção.
Os componentes típicos do sistema incluem:
- Dois vasos de adsorção
- Leitos dessecantes
- Válvulas de comutação e atuadores
- Controlador programável
- Circuito de regeneração
- Filtração de entrada e saída
- Silenciadores e componentes de exaustão
- Monitoramento de pressão e ponto de orvalho, dependendo da configuração
A pré-filtração é particularmente importante porque água líquida, aerossóis de óleo e partículas podem prejudicar o desempenho de adsorção e reduzir a vida útil do dessecante. A filtração de partículas a jusante também é normalmente utilizada para controlar o pó do dessecante arrastado para fora do secador.

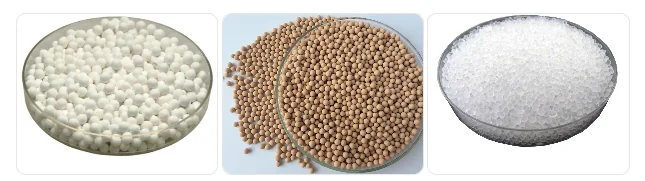

Quais dessecantes são mais utilizados?
O material adsorvente exerce influência direta sobre o desempenho de remoção de umidade, a vida útil, o ponto de orvalho sob pressão e a estabilidade operacional.
Alumina ativada
A alumina ativada é amplamente utilizada na secagem industrial de ar comprimido por adsorção porque combina boa capacidade de adsorção de umidade com resistência mecânica e durabilidade.
O secador de purga aquecida Série CH da Lingyu, por exemplo, utiliza alumina ativada e fornece uma faixa de ponto de orvalho sob pressão de saída de −50 °C a −20 °C.
Peneira molecular
A peneira molecular possui uma estrutura de poros altamente controlada e é particularmente eficaz quando são necessários níveis mais baixos de umidade residual.
Alguns sistemas Lingyu combinam alumina ativada com peneira molecular de alto desempenho. O secador sem aquecimento Série HH, por exemplo, utiliza essa combinação e fornece um ponto de orvalho sob pressão de saída de ≤−40 °C.
O secador modular Série M também utiliza alumina ativada combinada com peneira molecular de alto desempenho.
Quais tipos de secadores de ar por adsorção estão disponíveis?
A principal diferença entre os secadores regenerativos por adsorção está no método utilizado para regenerar o dessecante saturado.
Essa escolha afeta o consumo de ar de purga, a potência instalada, a complexidade do controle, o custo operacional e a adequação do sistema à planta.
1. Secador regenerativo sem aquecimento
Um secador sem aquecimento utiliza uma parte do ar comprimido seco produzido para realizar a regeneração.
O ar comprimido seco é expandido até uma pressão mais baixa e passa pelo leito dessecante saturado. A menor pressão parcial do vapor de água permite que a umidade seja dessorvida do dessecante e eliminada pelo sistema de exaustão.
A Série HH da Lingyu especifica um consumo médio de ar de purga de 8–14% e um ponto de orvalho sob pressão de saída de ≤−40 °C.
As vantagens típicas incluem operação simples, ausência de aquecedor externo para regeneração e confiabilidade comprovada.
A principal consideração de custo operacional é a perda de ar comprimido durante a regeneração.
Para aplicações em que a simplicidade é prioridade, consulte o secador por adsorção sem aquecimento Série HH.
2. Secador regenerativo com purga aquecida
Um secador com purga aquecida utiliza calor externo para melhorar a regeneração do dessecante.
Como o calor auxilia a dessorção da umidade, normalmente é necessária uma quantidade menor de ar comprimido seco do que em um projeto sem aquecimento.
O secador de purga aquecida Série CH da Lingyu especifica um consumo médio de ar de purga de 4–8%, em comparação com 8–14% da Série HH sem aquecimento. Sua faixa de ponto de orvalho sob pressão de saída é de −50 °C a −20 °C.
Isso torna a regeneração aquecida particularmente relevante quando uma instalação deseja reduzir a perda de ar comprimido por purga, mas aceita o consumo de energia elétrica do aquecedor.
Para essa configuração, consulte o secador de ar por adsorção com regeneração aquecida Série CH.
As principais características de projeto incluem adsorventes de alta eficiência com forte capacidade de adsorção e resistência ao desgaste, proteção de pressão do aquecedor, baixo ruído de operação, válvulas pneumáticas, controle programável e pressurização automática.
3. Secador regenerativo aquecido por soprador
Um secador aquecido por soprador utiliza ar ambiente fornecido por um soprador independente e aquecido antes de atravessar o vaso em regeneração.
É importante diferenciar os projetos aquecidos por soprador com baixa purga daqueles com purga zero.
No projeto HRB-E de baixa purga da Lingyu, o ar ambiente é utilizado para aquecimento e regeneração, enquanto aproximadamente 2% do ar comprimido seco produzido é utilizado durante o resfriamento. Isso reduz substancialmente a perda de ar comprimido em comparação com sistemas convencionais baseados em purga.
O projeto HRB-Z de purga zero adiciona um processo de resfriamento em circuito fechado. Durante o aquecimento e o resfriamento, não é necessário utilizar ar comprimido seco produzido, resultando em consumo de ar de regeneração de aproximadamente 0%.
Instalações em que a perda de ar de regeneração representa uma parcela importante do custo operacional podem avaliar os secadores por adsorção com soprador e purga zero da Lingyu.
Dependendo da configuração, esses sistemas podem incorporar monitoramento do ponto de orvalho, controle por tela sensível ao toque, comunicação RS-485, controle de válvulas pneumáticas e monitoramento do estado de operação.
4. Secador regenerativo por calor de compressão
Os secadores por calor de compressão, ou HOC, recuperam a energia térmica contida no ar comprimido em alta temperatura descarregado pelo compressor.
Esse calor disponível é utilizado para regenerar o dessecante, em vez de depender totalmente de um aquecedor de regeneração separado.
A Lingyu oferece configurações HOC de baixa purga e de purga zero.
No projeto HOC-E de baixa purga, não há consumo de ar comprimido durante a etapa de aquecimento, enquanto uma pequena quantidade de ar comprimido seco produzido é utilizada durante o resfriamento.
O sistema HOC-Z utiliza o calor de compressão para regeneração e é projetado para 0% de consumo de ar de regeneração. Sua faixa de temperatura de entrada especificada é de 110–180 °C, com opções de ponto de orvalho sob pressão de saída de −20 °C / −40 °C.
Para plantas com condições adequadas de descarga de compressor em alta temperatura, consulte o secador HOC-Z por calor de compressão com consumo zero de gás.
5. Secador modular por adsorção
Um secador modular utiliza vários módulos compactos de adsorção em vez de depender apenas de dois grandes vasos convencionais.
Essa abordagem pode ser útil quando a área de instalação, a configuração modular de capacidade ou a facilidade de manutenção são fatores importantes.
A Série M da Lingyu abrange desde unidades industriais compactas até configurações modulares de maior capacidade. Seu ponto de orvalho sob pressão nominal de saída é de ≤−20 °C, com −40 °C disponível como opção, utilizando alumina ativada em conjunto com peneira molecular de alto desempenho.
Para instalações que favorecem uma configuração modular, consulte o secador modular de ar por adsorção da Lingyu.
O que torna um secador por adsorção energeticamente eficiente?
O preço inicial de compra representa apenas uma parte do custo da secagem do ar comprimido.
Nos secadores regenerativos, o desempenho energético a longo prazo é fortemente influenciado pelo consumo de ar de regeneração, pelos requisitos de aquecimento elétrico, pela potência do soprador, pela queda de pressão, pela estratégia de controle e pelo perfil real de carga.
Os principais fatores de eficiência incluem:
- Menor consumo de ar de regeneração
- Uso eficiente do calor de compressão disponível
- Controle em função do ponto de orvalho
- Distribuição otimizada do fluxo de ar
- Baixa queda de pressão
- Dimensionamento correto do secador
- Adequação da tecnologia de regeneração às horas de operação e à carga da planta
As diferenças entre as tecnologias podem ser significativas.
Por exemplo, a Série HH sem aquecimento da Lingyu utiliza aproximadamente 8–14% de ar de purga, enquanto a Série CH aquecida especifica aproximadamente 4–8%.
O sistema HRB-E aquecido por soprador reduz a necessidade de ar seco para resfriamento para cerca de 2%, enquanto a configuração HRB-Z de purga zero é projetada para aproximadamente 0% de consumo de ar de regeneração.
Portanto, um secador com custo inicial mais elevado pode apresentar melhor economia a longo prazo quando a instalação opera continuamente e o ar comprimido tem alto custo de geração.
Como selecionar o método de regeneração adequado
Uma seleção prática deve considerar mais do que apenas o ponto de orvalho sob pressão.
Considere:
- Ponto de orvalho sob pressão necessário na saída
- Vazão real de ar comprimido
- Pressão e temperatura de entrada
- Horas de operação por dia
- Custo do ar comprimido
- Perda aceitável de ar de purga
- Energia elétrica disponível
- Disponibilidade de calor de descarga do compressor
- Espaço de instalação
- Recursos de manutenção
- Variações previstas de carga
Para plantas que ainda estão definindo o tamanho e a configuração do equipamento, este guia de dimensionamento de secadores de ar por adsorção pode ajudar a identificar fatores importantes de dimensionamento e seleção.
Qual solução Lingyu é adequada para diferentes necessidades?
Para aplicações que priorizam operação simples e regeneração convencional, um secador regenerativo sem aquecimento oferece uma solução direta.
Quando é necessário reduzir a perda de ar comprimido por purga, a regeneração com purga aquecida pode diminuir a demanda de purga em comparação com a operação sem aquecimento.
Para instalações em que uma configuração modular é preferida, a Série M oferece uma solução compacta por adsorção com capacidade de ponto de orvalho sob pressão de −20 °C como padrão e −40 °C como opção.
Para sistemas de maior porte em que a conservação de ar comprimido é uma prioridade importante, projetos aquecidos por soprador de baixa purga ou purga zero podem reduzir significativamente as perdas de ar relacionadas à regeneração.
Quando houver ar de descarga do compressor suficientemente quente disponível, os projetos HOC podem recuperar o calor de compressão e reduzir ainda mais a energia associada à regeneração do dessecante.
A solução mais adequada depende das condições da planta, do ponto de orvalho sob pressão necessário, da disponibilidade de energia, da estratégia de regeneração e do custo operacional total.
Conclusão
Um secador de ar por adsorção é projetado para aplicações de ar comprimido que exigem pontos de orvalho sob pressão significativamente mais baixos do que aqueles que a secagem convencional por refrigeração consegue fornecer.
Seu princípio de funcionamento baseia-se em adsorção e regeneração: enquanto um leito dessecante remove o vapor de água, o outro é regenerado, permitindo o fornecimento contínuo de ar comprimido seco.
As principais opções de projeto incluem configurações sem aquecimento, com purga aquecida, aquecidas por soprador, por calor de compressão e modulares. Cada uma apresenta um equilíbrio diferente entre consumo de ar de purga, potência instalada, complexidade e desempenho energético.
Para compradores que estão comparando tecnologias de adsorção, a escolha correta deve se basear no ponto de orvalho sob pressão necessário, vazão de operação, condições de entrada, custo do ar de regeneração, calor disponível, requisitos de manutenção e consumo de energia a longo prazo, e não apenas no preço de compra.
