Você já ouviu uma ferramenta pneumática funcionando no chão de fábrica ou viu uma furadeira movida a ar em um canteiro de obras? Ambas dependem do ar comprimido, uma das fontes de energia e de ar de processo mais utilizadas na indústria.
Ar comprimido é o ar atmosférico comprimido mecanicamente até uma pressão superior à pressão do ambiente. A energia de pressão armazenada pode então ser transportada por tubulações e liberada onde for necessária.
Este artigo explica o que é ar comprimido, como ele é produzido, quais componentes formam um sistema industrial de ar comprimido, onde ele é utilizado e como o tratamento adequado do ar e a manutenção contribuem para a confiabilidade do sistema.
O que é ar comprimido?
Ar comprimido é o ar mantido a uma pressão superior à pressão atmosférica.

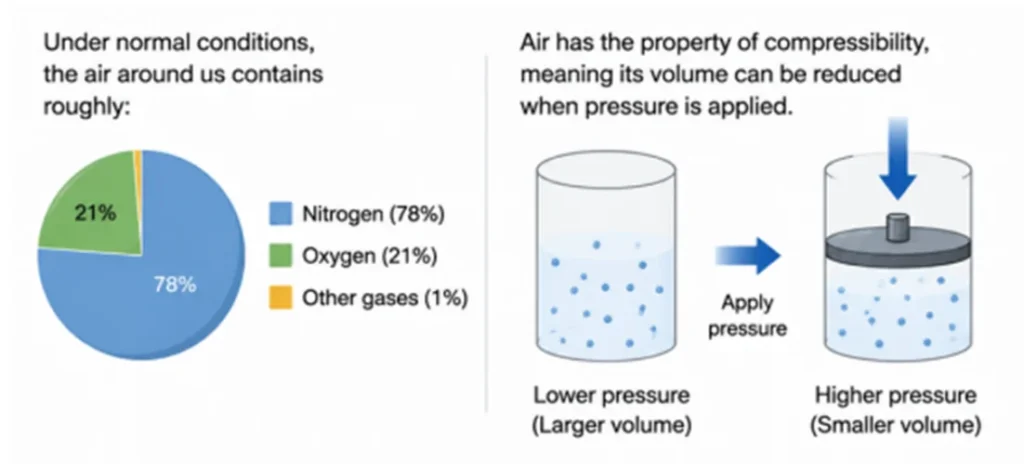

O ar ambiente é composto principalmente por nitrogênio e oxigênio, além de menores quantidades de outros gases e vapor de água. Como os gases são compressíveis, o volume ocupado pelo ar pode ser reduzido por meio da aplicação de força mecânica.
Durante a compressão, ocorrem várias mudanças:
- O volume do ar diminui
- A pressão aumenta
- A temperatura aumenta
- O vapor de água fica mais concentrado
A energia de pressão armazenada no ar comprimido pode posteriormente ser convertida em movimento mecânico, fluxo de ar ou energia de processo.
É por isso que o ar comprimido é frequentemente utilizado para operar ferramentas pneumáticas, cilindros, atuadores, válvulas, equipamentos de transporte, máquinas de produção e sistemas automatizados.
Pressão manométrica e pressão absoluta
Duas referências de pressão são comumente utilizadas na engenharia de ar comprimido.
A pressão manométrica mede a pressão em relação à atmosfera ao redor.
A pressão absoluta mede a pressão em relação ao vácuo perfeito.
A relação entre elas pode ser expressa como:
Pressão absoluta = Pressão manométrica + Pressão atmosférica
Compreender qual referência de pressão está sendo utilizada é importante ao comparar especificações de equipamentos, desempenho de compressores e requisitos de tratamento do ar.
Por que a compressão gera calor?
Comprimir o ar exige energia mecânica.
À medida que o ar é forçado a ocupar um volume menor, sua temperatura aumenta. Esse calor de compressão é um fator importante em sistemas industriais porque o ar que sai do compressor pode estar muito mais quente do que o ambiente ao redor.
Quando o ar comprimido posteriormente esfria em um pós-resfriador, reservatório, sistema de tubulação ou equipamento de tratamento, parte do vapor de água pode condensar na forma de água líquida.
Essa é uma das principais razões pelas quais o controle da umidade é necessário em instalações de ar comprimido.
O calor de compressão também pode ser recuperado em determinados processos de tratamento de ar. Por exemplo, secadores regenerativos por calor de compressão podem utilizar a energia térmica contida no ar quente de descarga do compressor para regenerar o dessecante.
Como o ar comprimido é produzido?

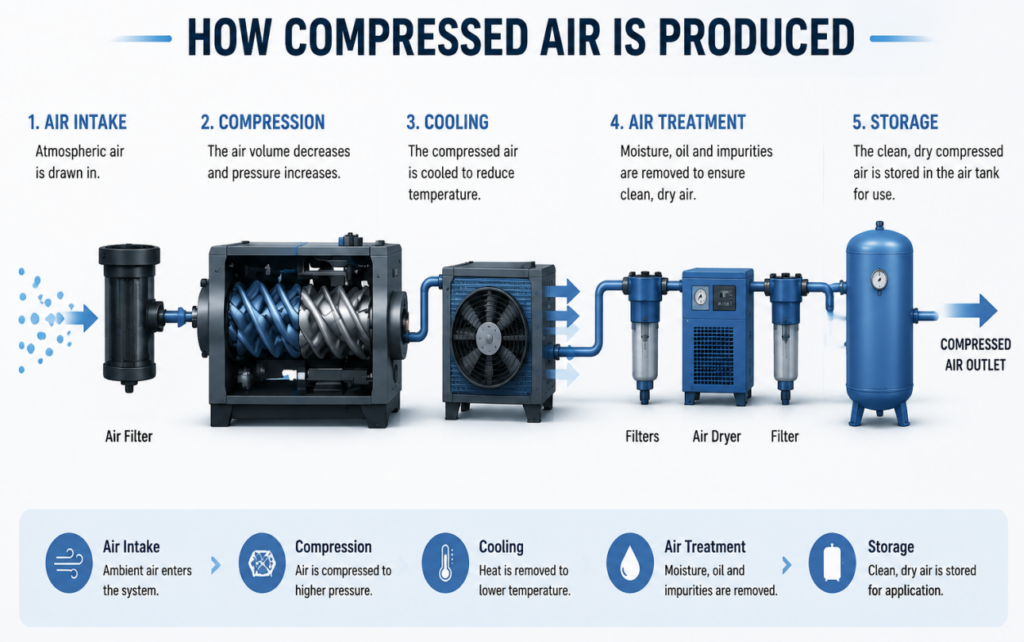

O ar comprimido é produzido por um compressor de ar.
O compressor aspira o ar ambiente e aplica energia mecânica para aumentar sua pressão. Em instalações industriais, um motor elétrico é normalmente utilizado como acionamento principal.
Os compressores podem ser divididos, de forma geral, em duas categorias principais.
Compressores de deslocamento positivo
Os compressores de deslocamento positivo aprisionam uma determinada quantidade de ar e reduzem mecanicamente seu volume.
Exemplos comuns incluem:
- Compressores alternativos de pistão
- Compressores rotativos de parafuso
Os compressores de parafuso são amplamente utilizados em plantas industriais onde é necessário um fluxo de ar contínuo e relativamente estável.
Compressores dinâmicos
Os compressores dinâmicos primeiro aumentam a velocidade do ar e depois convertem parte dessa velocidade em pressão.
Os compressores centrífugos são um exemplo comum e são frequentemente associados a instalações industriais de maior vazão.
Independentemente do tipo de compressor, o ar comprimido que sai da máquina normalmente precisa passar por etapas adicionais de resfriamento, separação de umidade, armazenamento, filtração e, em alguns casos, secagem antes de chegar ao ponto de uso.
Componentes de um sistema de ar comprimido
Um sistema industrial de ar comprimido envolve muito mais do que apenas o compressor. Sua configuração exata depende da vazão necessária, pressão, qualidade do ar, ponto de orvalho sob pressão e condições da aplicação.

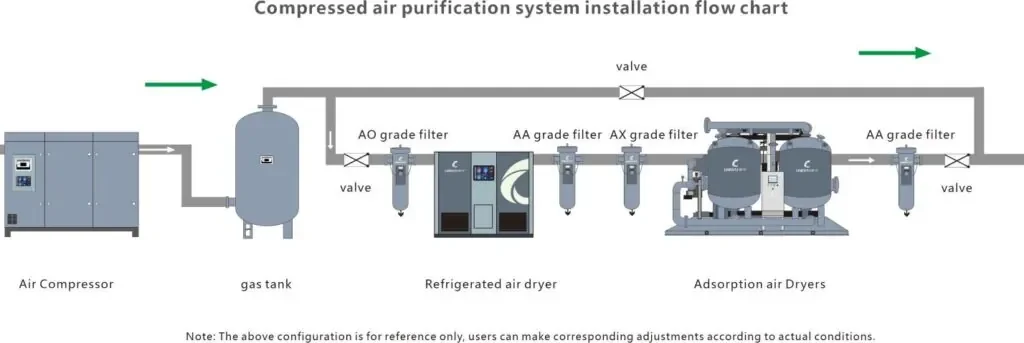

Um sistema típico pode conter os seguintes equipamentos.
1. Filtro de admissão de ar
O filtro de admissão ajuda a impedir que poeira atmosférica e partículas maiores entrem no compressor.
Manter o lado de admissão limpo ajuda a proteger os componentes do compressor e contribui para uma operação estável.
2. Compressor de ar
O compressor gera a pressão e a vazão de ar comprimido necessárias.
A seleção deve considerar:
- Vazão necessária
- Pressão de operação necessária
- Perfil de carga
- Ciclo de trabalho
- Requisitos de qualidade do ar
- Demanda futura
3. Pós-resfriador
O ar comprimido sai do compressor em temperatura elevada.
O pós-resfriador remove calor do ar comprimido. À medida que a temperatura diminui, parte do vapor de água condensa e pode então ser separada do fluxo de ar.
4. Reservatório de ar
Um reservatório de ar fornece armazenamento temporário de ar comprimido e ajuda a estabilizar a operação do sistema.
Dependendo da instalação, ele pode ajudar a:
- Amortecer variações na demanda de ar
- Reduzir flutuações rápidas de pressão
- Apoiar o controle do compressor
- Proporcionar tempo adicional de resfriamento
- Permitir o acúmulo de condensado para drenagem
5. Secador de ar comprimido
Mesmo após o resfriamento e a separação inicial de condensado, o ar comprimido ainda contém vapor de água.
Um secador reduz essa umidade residual até um ponto de orvalho sob pressão aceitável.
Duas tecnologias importantes são a secagem por refrigeração e a secagem por adsorção.
Secagem por refrigeração
Um secador de ar por refrigeração resfria o ar comprimido para que uma quantidade adicional de vapor de água condense e possa ser separada.
No processo de secagem por refrigeração, o ar comprimido é resfriado no evaporador de refrigerante até um ponto de orvalho sob pressão de aproximadamente 2–10 °C, após o que a umidade condensada é separada e descarregada.
Secagem por adsorção
Quando são necessários pontos de orvalho sob pressão significativamente mais baixos, pode ser utilizada a tecnologia de adsorção.
O ar comprimido atravessa um leito dessecante, onde o vapor de água residual é adsorvido.
Por exemplo, o secador modular de adsorção Série M fornece um ponto de orvalho sob pressão de saída de ≤−20 °C, com −40 °C disponível como opção.
Para aplicações que exigem secagem mais profunda, consulte o guia sobre sistemas de secadores de ar por adsorção.
6. Filtros de ar comprimido
A secagem, por si só, não remove todos os contaminantes.
Os filtros de ar comprimido podem ser utilizados para remover partículas sólidas, aerossóis líquidos, aerossóis de óleo e outros contaminantes, dependendo da qualidade de ar necessária.
Diferentes graus de filtração podem ser combinados de acordo com os requisitos de remoção de partículas e óleo.
Plantas que estejam avaliando a manutenção da filtração podem consultar os filtros de precisão para ar comprimido da Lingyu.
7. Drenos de condensado e tubulação de distribuição
O condensado coletado em resfriadores, reservatórios, separadores, filtros e secadores deve ser descarregado de forma confiável.
Os drenos automáticos ajudam a remover o líquido acumulado sem exigir operação manual contínua.
A rede de tubulação então distribui o ar comprimido tratado para as áreas de produção e pontos de uso.
Para uma visão mais ampla da arquitetura do tratamento, consulte os cinco principais componentes de um sistema de purificação de ar comprimido.

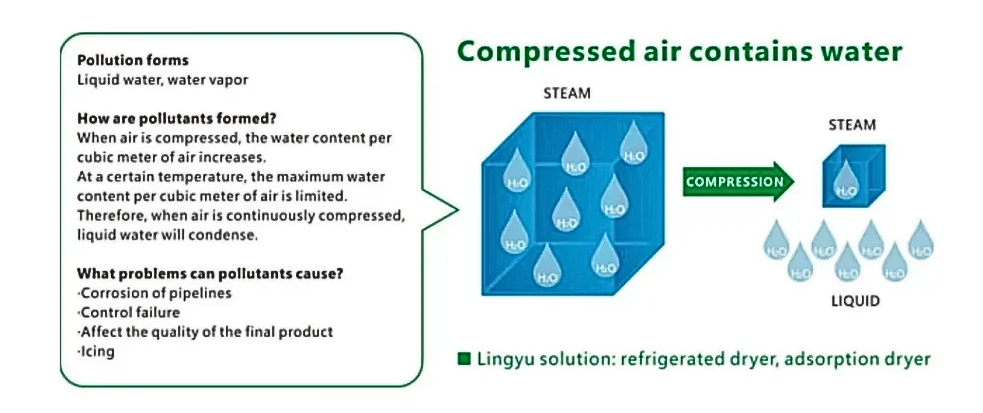

Por que o ar comprimido precisa ser tratado?
O tratamento do ar é necessário porque o compressor não produz ar perfeitamente limpo e seco.
O fluxo final de ar comprimido pode conter:
- Vapor de água
- Água condensada
- Partículas atmosféricas
- Aerossóis de óleo, dependendo do sistema
- Ferrugem e resíduos da tubulação
- Outros contaminantes introduzidos a jusante
A umidade pode contribuir para a corrosão, interferir em equipamentos pneumáticos, contaminar processos e causar problemas em ambientes de baixa temperatura.
O nível adequado de tratamento depende da utilização final.
Equipamentos gerais de oficina podem tolerar um ponto de orvalho sob pressão relativamente moderado, enquanto aplicações em eletrônica, indústria farmacêutica, instrumentação, manufatura especializada ou outros processos sensíveis à umidade podem exigir ar comprimido muito mais seco.
Um próximo passo útil é avaliar como selecionar um secador de ar comprimido de acordo com vazão, pressão, temperatura e ponto de orvalho sob pressão necessário.
Para que o ar comprimido é utilizado?
De forma geral, o ar comprimido pode ser utilizado como fonte de energia mecânica ou como parte de um processo industrial.
Energia e automação
O ar comprimido pode acionar:
- Ferramentas de impacto
- Furadeiras
- Esmerilhadeiras
- Lixadeiras
- Cilindros pneumáticos
- Válvulas de controle
- Sistemas de fixação
- Transportadores
- Equipamentos automatizados de produção
Como os sistemas pneumáticos podem fornecer movimentos rápidos e repetíveis, eles são amplamente utilizados na automação industrial.
Manufatura
O ar comprimido é utilizado em montagem, operação de máquinas, limpeza, transporte, posicionamento, instrumentação e equipamentos de produção em muitas plantas industriais.
As aplicações abrangem fabricação de máquinas, eletrônica, indústria automotiva, produção de aço, geração de energia, fabricação de baterias e muitos outros setores.
Produção de alimentos e produtos farmacêuticos
O ar comprimido pode ser utilizado em embalagens, transporte, operações pneumáticas e outros processos de fabricação.
Em aplicações nas quais o ar comprimido pode afetar o produto ou o ambiente de produção, os requisitos de qualidade do ar devem ser avaliados cuidadosamente.
Eletrônica e manufatura de precisão
O controle da umidade e da contaminação pode ser particularmente importante em eletrônica e outros processos de precisão.
Ar comprimido seco e devidamente tratado pode ajudar a proteger equipamentos pneumáticos sensíveis e contribuir para condições estáveis de fabricação.
Processamento petroquímico e químico
O ar comprimido é utilizado em controle pneumático, instrumentação, equipamentos de processo e outras operações da planta.
O secador e o sistema de filtração adequados devem ser selecionados de acordo com a segurança do processo e a qualidade de ar necessária.
Outras aplicações industriais
Outras aplicações podem incluir:
- Transporte pneumático
- Pintura
- Movimentação de materiais
- Mineração
- Tratamento de águas residuais
- Embalagem
- Máquinas-ferramenta
- Instrumentação
A configuração correta de tratamento do ar pode variar significativamente entre essas aplicações.
Dicas de manutenção para sistemas de ar comprimido
Uma operação eficiente depende tanto do compressor quanto dos equipamentos de tratamento a jusante.
1. Inspecione e repare vazamentos de ar
Os vazamentos desperdiçam capacidade do compressor e forçam o sistema a produzir mais ar do que a planta realmente utiliza.
As inspeções regulares de vazamentos devem incluir:
- Juntas de tubulação
- Mangueiras flexíveis
- Acoplamentos
- Válvulas
- Reguladores
- Conexões nos pontos de uso
A detecção ultrassônica pode ajudar a identificar vazamentos difíceis de ouvir em ambientes de produção ruidosos.
Em vez de assumir uma porcentagem universal de perda de energia, as plantas devem medir os vazamentos do próprio sistema e priorizar os reparos de acordo com a perda real de ar.
2. Faça a manutenção dos filtros
Filtros sujos podem aumentar a pressão diferencial e restringir o fluxo de ar.
Inspecione e substitua os elementos filtrantes de acordo com as condições reais de operação e as recomendações do fabricante.
A queda de pressão através dos equipamentos de tratamento também deve ser monitorada, pois perdas de pressão desnecessárias aumentam a pressão que o compressor precisa fornecer para manter pressão suficiente no ponto de uso.
Para mais detalhes, consulte queda de pressão do ar comprimido e eficiência do sistema.
3. Monitore o desempenho do secador
Não avalie a condição do secador apenas verificando se há água líquida visível.
Monitore parâmetros relevantes, como:
- Ponto de orvalho sob pressão
- Temperatura de entrada
- Temperatura ambiente
- Vazão de ar
- Pressão
- Operação dos drenos
- Condição da refrigeração ou regeneração
Em equipamentos por adsorção, a condição do dessecante, as válvulas de comutação, os sistemas de purga ou regeneração e os filtros também exigem inspeção periódica.
4. Verifique os drenos de condensado
Drenos obstruídos ou com falha podem permitir que o condensado se acumule e siga para os equipamentos a jusante.
Inspecione os drenos instalados em:
- Pós-resfriadores
- Separadores de umidade
- Reservatórios de ar
- Filtros
- Secadores
Certifique-se de que o condensado seja removido de forma confiável nas condições reais de operação.
5. Evite pressão do sistema desnecessariamente alta
Produzir ar a uma pressão superior à exigida pelo processo aumenta a carga de trabalho do compressor e também pode aumentar as perdas por vazamento.
O objetivo deve ser manter pressão suficiente no ponto de uso, minimizando pressões desnecessárias durante as etapas de geração, tratamento e distribuição.
6. Monitore trocadores de calor e sistemas de resfriamento
Trocadores de calor sujos, ventilação insuficiente ou água de resfriamento inadequada podem reduzir o desempenho do secador e do compressor.
No caso dos secadores de ar por refrigeração, em particular, a condição do condensador e o desempenho do resfriamento afetam diretamente o ciclo de refrigeração.
7. Mantenha registros de manutenção
Registre informações importantes, como:
- Pressão do compressor
- Demanda de vazão
- Ponto de orvalho sob pressão do secador
- Pressão diferencial dos filtros
- Inspeções dos drenos
- Reparos de vazamentos
- Datas de manutenção
- Alarmes anormais
Os dados históricos podem revelar uma deterioração gradual antes que ela evolua para um problema de produção.
Perguntas frequentes sobre ar comprimido
1. Por que o ar comprimido é amplamente utilizado na indústria?
O ar comprimido é fácil de distribuir por tubulações e pode operar uma grande variedade de componentes pneumáticos, ferramentas, válvulas, atuadores e equipamentos de automação.
Ele é particularmente útil quando são necessários movimentos mecânicos simples e rápidos ou distribuição centralizada de energia pneumática.
No entanto, o ar comprimido não é necessariamente a fonte de energia mais eficiente para todas as tarefas. Sua adequação deve ser avaliada de acordo com a aplicação e o custo operacional total do sistema.
2. O que é o ponto de orvalho sob pressão do ar comprimido?
O ponto de orvalho sob pressão, ou PDP, é a temperatura na qual o vapor de água começa a condensar enquanto o ar permanece na pressão de operação.
Um PDP mais baixo indica ar comprimido mais seco.
O ponto de orvalho sob pressão necessário depende da aplicação e da tecnologia do secador. Sistemas por refrigeração normalmente fornecem pontos de orvalho moderados, incluindo aproximadamente 2–10 °C PDP para os secadores por refrigeração da Lingyu, enquanto sistemas por adsorção podem fornecer pontos de orvalho significativamente mais baixos.
3. Por que o ar comprimido precisa ser seco?
A umidade pode condensar à medida que o ar comprimido esfria.
Essa água pode contribuir para a corrosão das tubulações, problemas em equipamentos pneumáticos, contaminação de processos e congelamento quando a tubulação fica exposta a baixas temperaturas.
A secagem reduz esse risco ao diminuir a quantidade de vapor de água presente no ar comprimido.
4. Diferentes aplicações precisam de diferentes pontos de orvalho?
Sim.
Não existe um único ponto de orvalho sob pressão correto para todos os sistemas de ar comprimido.
Um secador por refrigeração pode ser adequado quando um controle moderado da umidade é suficiente. A secagem por adsorção ou combinada é mais adequada quando são necessários pontos de orvalho sob pressão significativamente mais baixos.
Os sistemas de secagem combinada utilizam pré-secagem por refrigeração seguida de adsorção, reduzindo a carga de umidade sobre a etapa dessecante e, ao mesmo tempo, atingindo um ponto de orvalho final muito mais baixo.
5. Como escolher um secador de ar?
Os principais fatores de seleção incluem:
- Ponto de orvalho sob pressão necessário
- Vazão real de ar
- Pressão de entrada
- Temperatura de entrada
- Condições ambientais
- Condições de resfriamento
- Horas de operação
- Custo de energia
- Queda de pressão
- Requisitos de manutenção
Selecionar o equipamento apenas de acordo com a potência do compressor ou a vazão nominal pode resultar em desempenho inadequado se as condições reais de entrada forem diferentes das condições nominais do secador.
