O nitrogênio é amplamente utilizado na produção industrial, em laboratórios, processamento de alimentos, eletrônica, processamento químico, fabricação de metais e outras aplicações em que é necessário controlar a concentração de oxigênio ou as condições da atmosfera.
Para instalações que consomem nitrogênio regularmente, a geração de nitrogênio no local pode reduzir a dependência de cilindros fornecidos externamente ou de nitrogênio líquido a granel, além de disponibilizar o gás quando a produção exigir.
Não existe um único método de geração de nitrogênio que seja o melhor para todas as aplicações. A solução correta depende da pureza necessária, da vazão de nitrogênio, da pressão de operação, das utilidades disponíveis, do espaço de instalação e do padrão de uso.
O que é nitrogênio?
O nitrogênio, ou N₂, é o principal componente do ar atmosférico.
Ele é comumente utilizado quando a redução da exposição ao oxigênio pode ajudar a controlar oxidação, risco de combustão, deterioração de produtos ou condições de processo.
As aplicações típicas incluem:
- Inertização
- Blanketing
- Purga
- Embalagem de alimentos
- Fabricação de eletrônicos
- Processamento químico
- Corte a laser
- Produção farmacêutica
- Proteção de armazenamento
- Processos com atmosfera controlada
A qualidade necessária do nitrogênio varia significativamente entre as aplicações.
Alguns processos exigem apenas pureza moderada de nitrogênio, enquanto outros requerem níveis extremamente baixos de oxigênio residual. Produzir uma pureza desnecessariamente elevada pode aumentar o tamanho do sistema e a demanda operacional. Portanto, a pureza deve ser selecionada de acordo com a necessidade real do processo.

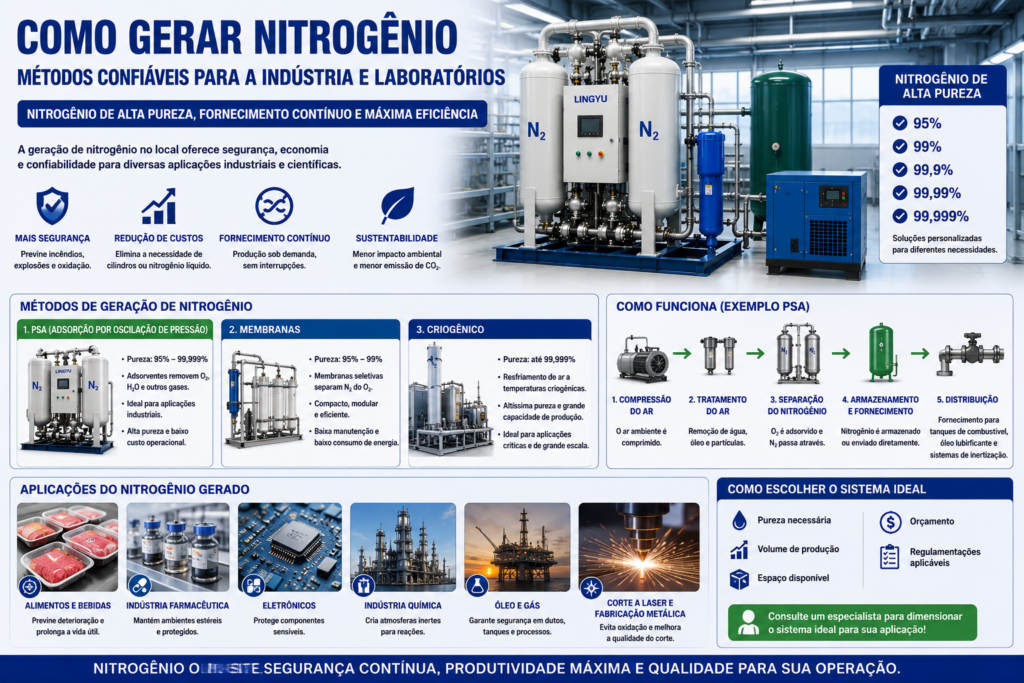

Como o nitrogênio é gerado?
O nitrogênio industrial é normalmente produzido por meio da separação do nitrogênio presente no ar atmosférico.
Três tecnologias amplamente utilizadas são:
- Adsorção por Oscilação de Pressão
- Separação por membrana
- Separação criogênica do ar
Essas tecnologias funcionam de maneiras diferentes e são adequadas a diferentes requisitos de vazão, pureza, instalação e operação.

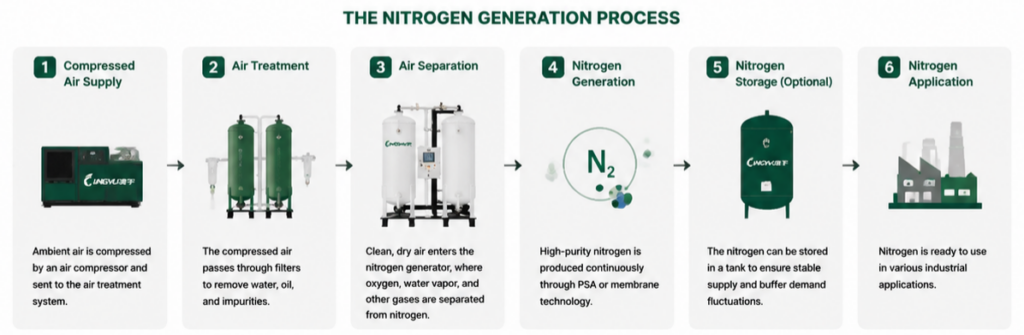

1. Geração de nitrogênio por Adsorção por Oscilação de Pressão
A Adsorção por Oscilação de Pressão, ou PSA, produz nitrogênio a partir de ar comprimido utilizando peneira molecular de carbono, normalmente abreviada como CMS.
O sistema PSA da Lingyu utiliza dois vasos de adsorção que alternam entre a produção de nitrogênio e a regeneração.
Etapa 1: produzir e tratar o ar comprimido
O ar ambiente entra primeiro em um compressor de ar.
Antes de chegar aos vasos de adsorção do sistema PSA, o ar comprimido deve ser tratado adequadamente para que excesso de umidade, óleo e contaminantes particulados não interfiram no sistema de adsorção.
O pré-tratamento típico pode incluir:
- Separação de umidade
- Secagem do ar comprimido
- Remoção de óleo
- Filtração de precisão
- Drenagem de condensado
Para uma explicação mais ampla dessa etapa, consulte os cinco principais componentes de um sistema de purificação de ar comprimido.
Etapa 2: o oxigênio é adsorvido pela peneira molecular de carbono
O ar comprimido tratado entra na primeira torre de adsorção.
A torre contém peneira molecular de carbono, que adsorve preferencialmente o oxigênio sob pressão de operação, enquanto o nitrogênio atravessa o leito de adsorção e sai como gás produzido.
Para uma explicação mais detalhada do processo de separação, consulte como a geração de nitrogênio PSA utiliza peneira molecular de carbono.
Etapa 3: a segunda torre é regenerada
Enquanto um vaso produz nitrogênio, o segundo é despressurizado.
À medida que a pressão diminui, o oxigênio anteriormente adsorvido é liberado da peneira molecular de carbono e descarregado.
Uma pequena quantidade de gás de purga de nitrogênio auxilia a regeneração no processo PSA.
Etapa 4: as torres trocam de função
Quando a torre de adsorção ativa atinge sua capacidade predeterminada, o sistema de controle comuta o fluxo de ar.
A torre regenerada começa a produzir nitrogênio, enquanto a torre saturada inicia a regeneração.
Essa operação alternada de duas torres permite a produção contínua de nitrogênio.
Qual pureza de nitrogênio o PSA pode fornecer?
A pureza necessária deve ser definida antes do dimensionamento do gerador.
A linha de geradores de nitrogênio PSA da Lingyu fornece nitrogênio com pureza de 95% a 99,999%. As condições padrão de operação incluem:
- Pressão do ar de entrada: 0,5–0,8 MPa
- Temperatura do ar de entrada: ≤40 °C
Também estão disponíveis configurações de produto para níveis específicos de pureza, incluindo 99%, 99,5% e 99,99%.
O ponto principal é que uma pureza maior não é automaticamente melhor.
À medida que a pureza do nitrogênio aumenta, a remoção de oxigênio se torna mais exigente e a recuperação de nitrogênio pode diminuir. Portanto, o ponto de operação correto deve equilibrar:
- Oxigênio residual necessário
- Demanda de nitrogênio
- Capacidade de ar de alimentação
- Consumo de energia
- Tamanho do equipamento
- Custo operacional
Para usuários que estão comparando esses fatores, o guia de seleção de geradores de nitrogênio PSA fornece uma referência de seleção mais específica.
Nitrogênio de alta pureza além da separação PSA convencional
Uma pureza muito elevada de nitrogênio também pode ser obtida por meio de uma etapa adicional de purificação a jusante, em vez de depender exclusivamente do estágio PSA principal.
O sistema de purificação por desoxigenação à base de carbono da Lingyu foi projetado para receber nitrogênio com pureza de aproximadamente 99,9% e purificá-lo adicionalmente até ≥99,999%.
Nesse processo, o oxigênio residual reage com um material à base de carbono para formar CO₂. Em seguida, o gás passa por etapas adicionais de purificação por adsorção e filtração para remover dióxido de carbono, umidade e partículas.
Essa distinção é importante porque uma aplicação que exige nitrogênio com pureza de ≥99,999% não precisa necessariamente obter todo o aumento de pureza apenas no estágio PSA principal.
O processo completo de geração e purificação deve ser selecionado de acordo com a qualidade final necessária do gás, a capacidade e as condições de operação.
PSA vs. membrana vs. geração criogênica de nitrogênio
Os três principais métodos de geração de nitrogênio apresentam diferenças significativas quanto ao princípio de separação e à configuração do sistema.
| Fator | PSA | Membrana | Criogênico |
|---|---|---|---|
| Princípio de separação | Adsorção utilizando CMS | Permeação seletiva por membrana | Separação do ar em baixa temperatura |
| Instalação típica | Sistemas industriais de geração no local | Sistemas compactos de geração no local | Grandes plantas industriais de gases |
| Produção contínua | Sim | Sim | Sim |
| Capacidade de alta pureza | Alta, dependendo da configuração | Geralmente mais adequada para pureza moderada | Possibilidade de pureza muito elevada |
| Complexidade do sistema | Moderada | Relativamente simples | Alta |
Geração de nitrogênio por membrana
Os sistemas por membrana separam os gases de acordo com diferenças nas taxas de permeação através de fibras de membrana especializadas.
Eles podem oferecer configurações compactas de equipamento e operação contínua, sendo adequados para aplicações em que pureza moderada de nitrogênio e uma arquitetura de sistema relativamente simples são prioridades.
Geração criogênica de nitrogênio
A separação criogênica do ar resfria o ar a temperaturas muito baixas e separa seus componentes de acordo com seus diferentes pontos de ebulição.
Essa tecnologia é geralmente associada a infraestruturas de produção de gases em grande escala e pode alcançar purezas muito elevadas.
Para usuários industriais que desejam gerar nitrogênio no local, a comparação adequada deve considerar não apenas a pureza possível, mas também a demanda de nitrogênio, utilidades, complexidade da instalação, padrão de operação e custo total.
Por que a qualidade do ar comprimido é importante?
Um gerador de nitrogênio PSA não opera de forma independente do sistema de ar comprimido.
A qualidade do ar de alimentação exerce influência direta sobre o desempenho da adsorção, a confiabilidade das válvulas, a condição da CMS e a qualidade do nitrogênio.
Os fatores importantes incluem:
- Pressão de entrada
- Temperatura de entrada
- Teor de umidade
- Contaminação por óleo
- Contaminação por partículas
- Estabilidade da vazão
As condições de operação PSA da Lingyu especificam pressão de entrada de 0,5–0,8 MPa e temperatura do ar de entrada de ≤40 °C.
A especificação do gerador de nitrogênio também indica um ponto de orvalho do nitrogênio de ≤−40 °C.
Portanto, a filtração e a secagem corretas a montante são partes integrantes do sistema de geração de nitrogênio.
Aplicações da geração de nitrogênio no local
O sistema de nitrogênio adequado depende significativamente da aplicação em que o gás será utilizado.
Processamento de alimentos e bebidas
O nitrogênio pode ser utilizado em processos de atmosfera controlada e embalagem nos quais é importante limitar a exposição ao oxigênio.
A pureza e a vazão necessárias devem ser selecionadas de acordo com o processo real, em vez de aplicar uma especificação universal de nitrogênio.
Produção farmacêutica
O nitrogênio pode ser utilizado em ambientes controlados de produção, blanketing, purga e outros processos de fabricação.
Quando os limites de oxigênio residual são particularmente rigorosos, pode ser necessário utilizar PSA de alta pureza ou uma etapa adicional de purificação.
Fabricação de eletrônicos
O nitrogênio é amplamente utilizado em processos controlados de fabricação nos quais a oxidação deve ser limitada.
Pureza, vazão, pressão e qualidade do gás devem ser selecionadas de acordo com o processo de produção específico.
Processamento químico e petroquímico
O nitrogênio pode fornecer uma atmosfera inerte para armazenamento, equipamentos de processo, purga e outras aplicações em que o controle do oxigênio seja importante.
Aplicações em petróleo, gás, offshore e setor marítimo
A geração de nitrogênio no local pode reduzir a dependência de cilindros armazenados em instalações que exigem purga ou inertização regulares.
Para considerações específicas de operação marítima, consulte a geração de nitrogênio para embarcações com dois motores.
Corte a laser e fabricação de metais
O nitrogênio pode ser utilizado como gás auxiliar ou de proteção em determinadas aplicações de processamento de metais.
Para essa aplicação, consulte o fornecimento de nitrogênio para corte a laser.
Benefícios da geração de nitrogênio PSA no local
Menor dependência do nitrogênio fornecido externamente
Instalações que consomem nitrogênio regularmente podem gerar o gás conforme necessário, em vez de depender totalmente de entregas de cilindros.
Isso pode simplificar o fornecimento de nitrogênio quando o consumo é contínuo ou previsível.
Produção contínua
O processo PSA de duas torres alterna entre adsorção e regeneração para manter o fornecimento contínuo de nitrogênio.
Pureza selecionável
Em vez de produzir a mesma pureza de gás para todos os processos, os sistemas PSA podem ser configurados de acordo com as necessidades reais.
A linha PSA da Lingyu fornece níveis de pureza entre 95% e 99,999%.
Monitoramento automatizado
O projeto PSA da Lingyu pode incorporar:
- Válvulas pneumáticas controladas por PLC
- Monitoramento on-line da pureza do nitrogênio
- Monitoramento de vazão
- Alarmes para gás fora da especificação
- Proteção automática
- Compactação da CMS
- Monitoramento por tela sensível ao toque
Essas funções contribuem para uma operação automática estável e permitem o monitoramento em tempo real das principais condições do sistema.
Integração com a infraestrutura existente de ar comprimido
Quando uma instalação já possui um sistema adequado de ar comprimido, a geração de nitrogênio PSA pode ser incorporada à infraestrutura mais ampla de tratamento de ar.
A capacidade disponível do compressor e o sistema de tratamento de ar ainda devem ser verificados para garantir que o gerador receba ar comprimido limpo e seco em quantidade suficiente sem afetar negativamente outros usuários da planta.
Como escolher o sistema correto de geração de nitrogênio
A seleção deve começar pelos requisitos do processo, e não simplesmente pela maior pureza disponível.
Pureza de nitrogênio necessária
Determine a concentração máxima aceitável de oxigênio no ponto de uso.
Não especifique nitrogênio com pureza de 99,999% a menos que o processo realmente exija esse nível.
Demanda de vazão de nitrogênio
Avalie:
- Consumo normal
- Consumo de pico
- Usuários simultâneos
- Demanda de purga
- Crescimento futuro da capacidade
O gerador deve ser dimensionado com base na demanda operacional realista, e não apenas no consumo médio.
Disponibilidade de ar de alimentação
Para PSA, determine se o sistema de ar comprimido pode fornecer ar tratado suficiente na pressão e temperatura necessárias.
As condições padrão de operação PSA da Lingyu incluem pressão de entrada de 0,5–0,8 MPa e temperatura do ar de entrada de ≤40 °C.
Condições de operação
Temperatura, umidade, ventilação e ambiente de instalação podem afetar o desempenho do sistema.
O equipamento deve ser selecionado e instalado de acordo com as condições reais do local.
Padrão de utilização
Um laboratório com utilização intermitente e de baixo volume apresenta requisitos muito diferentes dos de uma fábrica que consome nitrogênio continuamente.
Para uma demanda muito pequena ou irregular, a geração no local deve ser comparada economicamente com o fornecimento externo de nitrogênio, em vez de presumir automaticamente que a produção no local seja a melhor opção.
Custo operacional total
Considere mais do que apenas o preço de compra do equipamento.
Os fatores relevantes incluem:
- Energia do compressor
- Consumo de ar de alimentação
- Recuperação de nitrogênio
- Filtração
- Operação do secador
- Manutenção da CMS
- Peças de reposição
- Armazenamento de nitrogênio
- Horas de operação
Um sistema adequado aos requisitos reais de pureza e vazão pode evitar consumo desnecessário de ar comprimido e equipamentos superdimensionados.
Qual método de geração de nitrogênio é o melhor?
Não existe uma resposta universal.
O PSA é uma solução prática de geração no local quando usuários industriais precisam de nitrogênio contínuo com pureza selecionável e possuem, ou podem fornecer, ar comprimido adequado.
A separação por membrana pode ser apropriada quando uma construção compacta e pureza moderada são prioridades.
A separação criogênica geralmente atende a uma escala diferente de produção de nitrogênio e infraestrutura, especialmente quando são necessários volumes muito elevados de gás ou recursos de produção criogênica.
Portanto, a escolha correta deve se basear na pureza, vazão, pressão, horas de operação, utilidades, condições de instalação e custo total, em vez de selecionar uma tecnologia apenas pelo nome.
Conclusão
Compreender como gerar nitrogênio começa pela definição da pureza necessária, vazão, pressão de operação, padrão de uso e utilidades disponíveis.
PSA, separação por membrana e separação criogênica do ar são métodos diferentes de produção de nitrogênio, e cada um atende a diferentes requisitos de operação.
Para geração industrial no local, a Lingyu utiliza Adsorção por Oscilação de Pressão com peneira molecular de carbono e duas torres de adsorção. O sistema PSA alterna automaticamente entre adsorção e regeneração para fornecer um fluxo contínuo de nitrogênio.
A linha PSA da Lingyu oferece pureza de nitrogênio entre 95% e 99,999%, com pressão de entrada de 0,5–0,8 MPa e temperatura do ar de entrada de ≤40 °C.
Quando é necessária pureza excepcionalmente elevada, também pode ser considerada uma etapa adicional de purificação, em vez de superdimensionar automaticamente o estágio PSA principal.
Para requisitos específicos de pureza, capacidade e ar de alimentação do projeto, entre em contato com a Lingyu para seleção do sistema e suporte técnico.
