O nitrogênio é amplamente utilizado na indústria moderna para criar ambientes controlados com baixo teor de oxigênio, proteger materiais sensíveis, apoiar processos de fabricação e manter a qualidade dos produtos.
As aplicações vão desde embalagem de alimentos e produção farmacêutica até fabricação de produtos eletrônicos, processamento químico e fabricação de metais. Tradicionalmente, muitas instalações dependem de cilindros de nitrogênio ou de entregas de nitrogênio líquido a granel.
Para operações com demanda regular de nitrogênio, produzir o gás diretamente na instalação pode proporcionar maior controle sobre sua disponibilidade, capacidade de produção e condições operacionais. Uma unidade de geração de nitrogênio utiliza ar comprimido como fonte de alimentação e separa o nitrogênio no próprio local de acordo com a pureza, vazão, pressão e condições de processo necessárias.
Os fabricantes que avaliam a produção de nitrogênio no local podem consultar a linha de geradores de nitrogênio da Lingyu para diferentes requisitos de pureza e produção.
O que é uma unidade de geração de nitrogênio?
Uma unidade de geração de nitrogênio é um sistema instalado no local projetado para produzir nitrogênio a partir de ar comprimido e fornecê-lo a um processo industrial.
Em vez de armazenar todo o nitrogênio necessário em cilindros ou depender totalmente de entregas programadas de gás a granel, a instalação gera nitrogênio como parte de seu próprio sistema de utilidades.
Dependendo da instalação, uma configuração completa pode incluir:
- Compressor de ar
- Reservatório de ar
- Secador de ar comprimido
- Equipamentos de filtragem
- Gerador de nitrogênio PSA
- Tanque pulmão de nitrogênio
- Analisador de nitrogênio ou oxigênio
- Equipamentos de controle de pressão
- Gerenciamento de gás fora da especificação
- Tubulação de distribuição a jusante
A configuração exata do sistema depende da demanda de nitrogênio, das utilidades existentes no local, da qualidade de gás necessária e das condições no ponto de uso.
Portanto, o gerador de nitrogênio deve ser considerado como parte de um sistema completo. A capacidade e a qualidade do ar comprimido, o tratamento do ar, o armazenamento de nitrogênio, o monitoramento e a distribuição a jusante podem afetar o desempenho geral.
Como funciona uma unidade de geração de nitrogênio PSA?
Os equipamentos de geração de nitrogênio da Lingyu utilizam a tecnologia de Adsorção por Oscilação de Pressão (PSA).
Um gerador de nitrogênio PSA utiliza duas torres de adsorção preenchidas com Peneira Molecular de Carbono (CMS). O ar comprimido condicionado entra em uma das torres, onde o oxigênio é adsorvido preferencialmente pela CMS, enquanto o nitrogênio passa pelo leito como gás produzido.
Enquanto uma torre realiza a adsorção, a segunda é despressurizada e regenerada. As torres alternam automaticamente para manter a produção contínua de nitrogênio.
Dependendo da configuração do sistema, os controles também podem incluir monitoramento da pureza do nitrogênio, monitoramento de vazão, alarmes e gerenciamento de gás fora da especificação.
Para uma explicação técnica mais detalhada, consulte como funciona a geração de nitrogênio PSA.

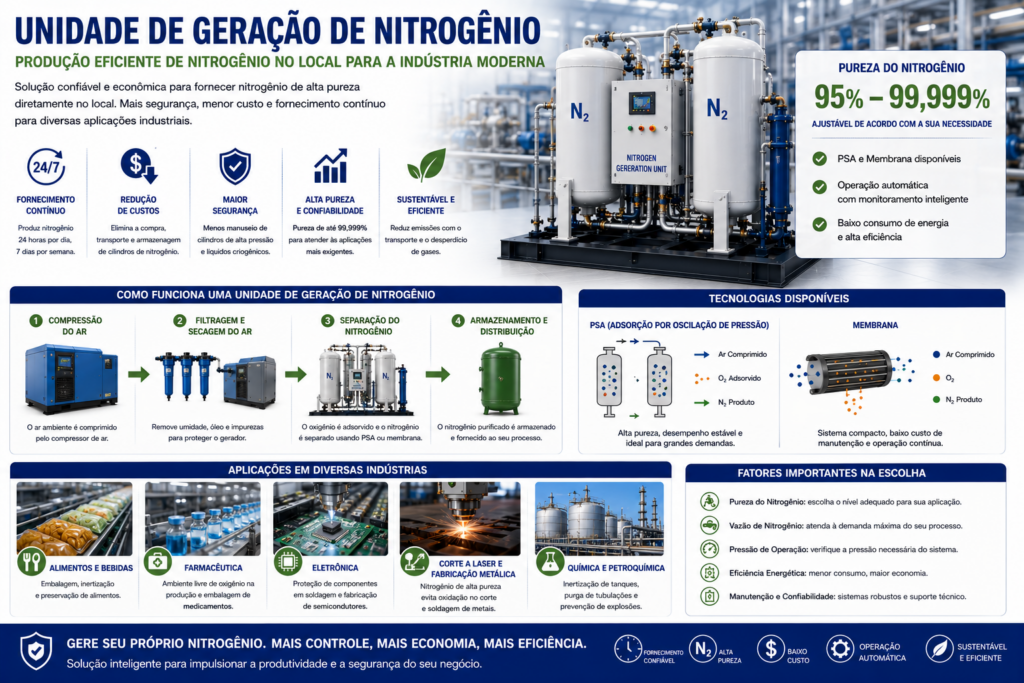

Principais etapas da produção de nitrogênio no local
Um sistema de geração de nitrogênio pode ser entendido como várias etapas interligadas, e não como um único equipamento.
1. Geração de ar comprimido
O processo começa com o ar ambiente, que é comprimido para fornecer o gás de alimentação necessário ao gerador PSA.
O compressor deve fornecer pressão e volume de ar suficientes para a pureza de nitrogênio e a capacidade de produção selecionadas.
Quando uma unidade de geração de nitrogênio é adicionada a uma instalação existente, a capacidade disponível do compressor deve ser verificada em relação à demanda adicional de ar comprimido do sistema de nitrogênio.
2. Tratamento do ar comprimido
O ar comprimido deve ser adequadamente tratado antes de entrar no sistema de adsorção PSA.
Umidade, óleo e contaminação por partículas podem afetar filtros, válvulas, instrumentos, tubulações e o leito de adsorção de CMS.
Dependendo das condições do ar de alimentação, o pré-tratamento pode incluir:
- Remoção de condensado
- Secagem do ar comprimido
- Pré-filtragem
- Filtragem para remoção de óleo
- Filtragem fina de partículas
Um filtro de precisão para ar comprimido adequado pode fazer parte do sistema de tratamento a montante.
3. Separação de nitrogênio por PSA
Em seguida, o ar comprimido condicionado entra nas torres de adsorção PSA.
O oxigênio é adsorvido preferencialmente pela Peneira Molecular de Carbono, enquanto a corrente de gás rica em nitrogênio passa pelo leito de adsorção.
A alternância entre adsorção e regeneração permite que a unidade mantenha a produção contínua.
4. Armazenamento intermediário de nitrogênio
O nitrogênio gerado pode então entrar em um tanque pulmão ou reservatório.
O armazenamento intermediário pode ajudar a estabilizar a pressão de fornecimento e atender a diferenças de curta duração entre a taxa de produção do gerador e a demanda de nitrogênio a jusante.
No entanto, o armazenamento deve ser corretamente dimensionado. Um tanque pulmão deve complementar a capacidade do gerador, e não compensar um gerador de nitrogênio fundamentalmente subdimensionado.
5. Monitoramento e distribuição do gás
O nitrogênio produzido pode ser monitorado antes de ser fornecido aos processos a jusante.
Dependendo do projeto do sistema, o monitoramento pode incluir pureza do nitrogênio ou oxigênio residual, vazão, pressão e estado operacional.
Em seguida, o nitrogênio é fornecido por meio do sistema de distribuição da instalação até o ponto real de uso.
Pureza do nitrogênio: maior nem sempre significa melhor
Uma das especificações mais importantes de uma unidade de geração de nitrogênio é a pureza do gás produzido.
A linha de geradores de nitrogênio PSA da Lingyu atende a diferentes requisitos de pureza, incluindo aplicações industriais de alta pureza.
No entanto, a maior pureza disponível não é automaticamente a melhor especificação para todos os processos.
A pureza do nitrogênio deve ser selecionada de acordo com a concentração máxima permitida de oxigênio residual na aplicação real.
O aumento da pureza pode afetar:
- Recuperação de nitrogênio
- Capacidade de produção disponível
- Consumo de ar comprimido
- Dimensionamento do gerador
- Custo operacional
Por esse motivo, a pureza do nitrogênio deve ser avaliada em conjunto com vazão, pressão, demanda de ar comprimido e requisitos do processo, em vez de comparar geradores apenas pela pureza.
Para orientações adicionais sobre a avaliação conjunta desses parâmetros, consulte o guia de especificações de geradores de nitrogênio.
Vazão e capacidade
Uma unidade de geração de nitrogênio deve fornecer gás suficiente para o processo real de produção.
A capacidade do sistema deve ser baseada tanto no consumo médio de nitrogênio quanto na demanda de pico.
Uma instalação que utiliza nitrogênio continuamente a uma taxa relativamente estável pode exigir uma configuração de sistema diferente daquela em que várias máquinas consomem grandes quantidades de forma intermitente.
Ao calcular a capacidade, considere:
- Consumo médio de nitrogênio
- Demanda de pico de nitrogênio
- Número de pontos de consumo de nitrogênio
- Operação simultânea dos equipamentos
- Turnos de produção
- Ciclos de lote
- Picos de demanda de curta duração
- Expansão futura planejada
- Capacidade de reserva necessária
A pureza do nitrogênio também deve ser incluída nos cálculos de capacidade, pois a vazão disponível do gerador e o consumo de ar comprimido podem variar conforme a pureza selecionada.
Portanto, ao comparar equipamentos, os valores de vazão devem ser avaliados em condições equivalentes de pureza e operação.
Consumo de ar comprimido e eficiência energética
O ar comprimido é um dos principais insumos operacionais de um sistema de geração de nitrogênio PSA.
Avaliar apenas o consumo elétrico direto do próprio gerador de nitrogênio pode fornecer uma visão incompleta do consumo total de energia.
Uma parcela significativa da energia operacional está associada a:
- Produção de ar comprimido
- Tratamento do ar comprimido
- Superação das perdas de pressão
- Operação de equipamentos de aumento de pressão a jusante, quando necessários
Para uma comparação significativa, deve ser considerada a quantidade de ar comprimido necessária para produzir uma determinada quantidade de nitrogênio na pureza exigida.
Dois sistemas com produção semelhante de nitrogênio podem apresentar custos operacionais gerais diferentes se seus requisitos de ar comprimido forem diferentes.
Portanto, a medida relevante não é simplesmente o preço de aquisição do equipamento, mas a eficiência do sistema completo de produção de nitrogênio nas condições operacionais previstas.
Pressão e ponto de orvalho
A pureza do nitrogênio é apenas uma parte da especificação final do gás.
A pressão necessária do nitrogênio deve ser compatível com o processo a jusante, enquanto o ponto de orvalho pode ser importante quando é necessário controlar a umidade.
Para os sistemas de geração de nitrogênio PSA da Lingyu, a pressão do ar comprimido de entrada é de aproximadamente 0,5–0,8 MPa, a temperatura máxima do ar de entrada é de aproximadamente 40 °C e o desempenho do ponto de orvalho do nitrogênio pode atingir aproximadamente −40 °C ou menos nas condições operacionais aplicáveis.
A pressão de entrada do ar no gerador não deve ser confundida com a pressão de nitrogênio necessária no ponto final de uso.
Se um processo exigir maior pressão a jusante, o sistema completo pode precisar de:
- Armazenamento adicional de nitrogênio
- Equipamentos de aumento de pressão
- Equipamentos de controle de pressão
- Tubulação a jusante corretamente dimensionada
Da mesma forma, o ponto de orvalho correto deve ser selecionado de acordo com o processo real, em vez de simplesmente especificar o gás mais seco disponível.
Monitoramento automático e proteção contra gás fora da especificação
Os usuários industriais também devem considerar como a qualidade do nitrogênio é monitorada durante a operação.
Dependendo da configuração, um sistema de geração de nitrogênio pode incluir:
- Monitoramento da pureza do nitrogênio
- Monitoramento de oxigênio residual
- Monitoramento da vazão de nitrogênio
- Monitoramento de pressão
- Indicação do estado operacional
- Funções de alarme
- Gerenciamento de gás fora da especificação
- Controles automáticos de operação
Essas funções ajudam os operadores a confirmar se o nitrogênio gerado permanece dentro das condições exigidas pelo processo.
Quando a produção a jusante depende da manutenção de uma qualidade definida de nitrogênio, a resposta do sistema ao gás fora da especificação deve ser considerada durante a seleção dos equipamentos.
O monitoramento do gerador de nitrogênio também pode ser integrado aos requisitos de controle de processo e gestão da qualidade da instalação, quando necessário.
Aplicações das unidades de geração de nitrogênio
A mesma tecnologia PSA básica pode ser configurada para diferentes requisitos industriais de pureza, vazão, pressão e operação.
Processamento de alimentos e bebidas
O nitrogênio pode ser utilizado para embalagem, injeção de gás, inertização de armazenamento e determinadas aplicações de conservação em que a redução da exposição ao oxigênio seja benéfica.
A especificação necessária do gás depende do produto alimentício, sistema de embalagem, nível desejado de oxigênio residual, velocidade de produção e requisitos de qualidade aplicáveis.
Consulte as aplicações da Lingyu para alimentos e bebidas para mais informações sobre esse setor.
Fabricação farmacêutica e biofarmacêutica
O nitrogênio pode ser utilizado em determinadas aplicações de produção, inertização de vasos, embalagem, armazenamento e laboratório nas quais seja necessária uma atmosfera controlada com baixo teor de oxigênio.
Diferentes processos farmacêuticos podem exigir especificações diferentes de pureza, umidade, controle de contaminação e monitoramento.
Portanto, a pureza do nitrogênio, por si só, não deve ser tratada como evidência de que um fornecimento de gás é adequado para todos os processos farmacêuticos.
Consulte as aplicações da Lingyu para dispositivos médicos e indústria farmacêutica.
Eletrônica e fabricação de precisão
O nitrogênio pode ser utilizado na fabricação de produtos eletrônicos quando o controle do oxigênio é benéfico para determinados processos de produção.
Os requisitos podem variar significativamente entre as aplicações eletrônicas, portanto a pureza do nitrogênio deve ser determinada de acordo com o equipamento e o processo reais.
Consulte as aplicações da Lingyu para eletrônica e semicondutores.
Fabricação de metais e corte a laser
O nitrogênio é amplamente utilizado como gás auxiliar em determinados processos de corte a laser nos quais é necessário minimizar a oxidação da borda cortada.
A vazão e a pressão de fornecimento podem ser particularmente importantes no corte a laser.
Portanto, o sistema de geração de nitrogênio deve ser projetado de acordo com o equipamento de laser real, tipo de material, espessura, parâmetros de corte e demanda de produção.
Consulte as aplicações da Lingyu para fabricação de ferro, aço e metais.
Processamento químico e petroquímico
O nitrogênio pode ser utilizado para inertização de tanques, purga de vasos, operações em tubulações e outros processos nos quais seja necessário controlar a concentração de oxigênio.
A pureza, vazão, pressão e procedimento operacional necessários dependem dos materiais e do processo envolvidos.
Consulte as aplicações da Lingyu para fabricação e processamento químico.
Vantagens de uma unidade de geração de nitrogênio no local
Para instalações industriais com consumo suficientemente regular de nitrogênio, um sistema de geração no local pode proporcionar várias vantagens práticas.
Entre as possíveis vantagens estão:
- Menor dependência de entregas externas de gás
- Maior controle sobre a disponibilidade de nitrogênio
- Menor manuseio de cilindros
- Menor dependência do armazenamento de cilindros
- Produção de nitrogênio de acordo com a demanda operacional
- Configuração do sistema adaptada aos requisitos do processo
- Maior visibilidade sobre a produção e o consumo de gás
Também podem existir benefícios de custo operacional quando a demanda de nitrogênio é suficientemente regular para justificar a produção no local.
Uma avaliação econômica completa deve incluir:
- Eletricidade do compressor
- Tratamento do ar comprimido
- Manutenção do gerador
- Substituição de filtros
- Armazenamento de nitrogênio
- Aumento de pressão, quando necessário
- Instalação
- Horas anuais de operação
- Alternativas de fornecimento externo de gás
A comparação relevante é o custo do ciclo de vida do nitrogênio utilizável no ponto de uso.
O que considerar ao selecionar uma unidade de geração de nitrogênio
Um processo prático de seleção do sistema deve começar pelos requisitos de produção, e não por um modelo de gerador.
Entre os parâmetros importantes estão:
- Pureza necessária do nitrogênio
- Concentração máxima permitida de oxigênio residual
- Vazão média de nitrogênio
- Vazão de pico de nitrogênio
- Pressão necessária no ponto de uso
- Ponto de orvalho necessário
- Pressão existente do ar comprimido
- Capacidade existente de ar comprimido
- Qualidade do ar de alimentação
- Cronograma operacional
- Ambiente de instalação
- Espaço disponível
- Requisitos de monitoramento
- Demanda futura
Depois que esses parâmetros forem definidos, o compressor, os equipamentos de tratamento de ar comprimido, o gerador PSA, o armazenamento intermediário, os controles e o sistema de distribuição a jusante podem ser dimensionados como uma solução completa.
Essa abordagem em nível de sistema ajuda a garantir que a capacidade do gerador, o fornecimento de ar de alimentação, a qualidade do gás, o armazenamento e os requisitos no ponto de uso funcionem adequadamente em conjunto.
Manutenção e confiabilidade a longo prazo
A manutenção de rotina ajuda a manter uma produção estável de nitrogênio ao longo da vida útil dos equipamentos.
As considerações típicas de manutenção incluem:
- Substituição dos elementos filtrantes
- Inspeção dos drenos
- Inspeção das válvulas pneumáticas
- Calibração do analisador de gás
- Manutenção do secador de ar comprimido
- Verificação dos instrumentos de pressão
- Verificação dos instrumentos de vazão
- Condição da CMS
- Inspeção dos equipamentos de armazenamento e distribuição
Portanto, o gerador de nitrogênio e o sistema de tratamento de ar comprimido a montante devem ser mantidos como uma única utilidade integrada.
Ar de alimentação úmido, com óleo ou contaminado pode afetar os componentes a jusante, portanto a manutenção do sistema de tratamento de ar é uma parte importante da manutenção do próprio gerador de nitrogênio.
Conclusão
Uma unidade de geração de nitrogênio proporciona uma solução no local para o fornecimento de nitrogênio a uma ampla variedade de processos industriais.
O sistema correto não é simplesmente o gerador com a maior pureza ou a maior capacidade nominal.
Pureza do nitrogênio, oxigênio residual, vazão média e de pico, pressão, ponto de orvalho, consumo de ar comprimido, qualidade do ar de alimentação, monitoramento, armazenamento e condições operacionais devem ser avaliados em conjunto.
Para instalações com demanda regular de nitrogênio, um sistema de geração de nitrogênio PSA corretamente selecionado pode proporcionar uma alternativa estável e controlável à dependência total de gás fornecido externamente.
Consulte o gerador de nitrogênio PSA da Lingyu ou entre em contato com a Lingyu informando a pureza, vazão, pressão e ponto de orvalho necessários do nitrogênio, as condições do ar comprimido e o cronograma operacional para obter suporte na seleção do sistema.
