Na fabricação moderna, o nitrogênio tornou-se um gás de processo importante em setores como alimentos e bebidas, eletrônica, indústria farmacêutica, fabricação de metais, processamento químico, petróleo e gás e operações marítimas.
À medida que mais empresas avaliam a geração no local como alternativa aos cilindros ou ao nitrogênio líquido a granel, compreender as especificações de um gerador de nitrogênio torna-se cada vez mais importante.
Escolher o gerador de nitrogênio correto não significa simplesmente encontrar uma máquina capaz de produzir nitrogênio. O sistema deve fornecer a pureza, vazão, pressão, ponto de orvalho e estabilidade operacional necessários, além de ser compatível com as condições disponíveis de ar comprimido.
Um sistema corretamente selecionado pode melhorar a confiabilidade da produção, controlar os custos operacionais e proporcionar um fornecimento de nitrogênio mais confiável. Portanto, a configuração correta deve ser selecionada de acordo com os requisitos reais do processo, e não apenas com a capacidade nominal ou a pureza máxima.
O que é um gerador de nitrogênio?
Um gerador de nitrogênio separa o nitrogênio do ar comprimido e o fornece diretamente ao processo de produção.
Para muitas aplicações industriais, a Adsorção por Oscilação de Pressão (PSA) é uma tecnologia amplamente utilizada para geração de nitrogênio no local. O gerador de nitrogênio PSA da Lingyu utiliza duas torres de adsorção preenchidas com Peneira Molecular de Carbono (CMS).
O oxigênio é adsorvido preferencialmente pela CMS, enquanto o nitrogênio passa pelo leito de adsorção como gás produto. Enquanto uma torre produz nitrogênio, a outra é despressurizada e regenerada. As torres alternam automaticamente para manter a produção contínua de nitrogênio.
Para uma explicação mais detalhada, consulte como funciona um gerador de nitrogênio PSA e por que ele utiliza Peneira Molecular de Carbono.
Independentemente da configuração, o desempenho real de um sistema de geração de nitrogênio depende de suas especificações e condições operacionais.
Por que as especificações do gerador de nitrogênio são importantes?
Cada processo industrial apresenta requisitos diferentes de nitrogênio.
Algumas aplicações priorizam pureza muito elevada, enquanto outras exigem maior volume de nitrogênio, maior pressão de fornecimento ou uma alimentação mais estável sob demanda variável.
Portanto, selecionar um gerador apenas com base na pureza máxima ou na capacidade nominal pode resultar em investimento desnecessário, consumo excessivo de ar comprimido ou desempenho insuficiente para o processo.
Compreender as especificações do gerador de nitrogênio ajuda engenheiros e compradores a selecionar equipamentos para a aplicação real, evitar superdimensionamento ou subdimensionamento, manter a estabilidade da pureza e da pressão do nitrogênio, adequar o gerador ao sistema de ar comprimido, reduzir o consumo desnecessário de energia, planejar a demanda de pico e futura de nitrogênio e melhorar a continuidade da produção.
O objetivo não é escolher o maior gerador ou aquele com a maior pureza disponível. O objetivo é adequar a produção de nitrogênio à necessidade real de operação.

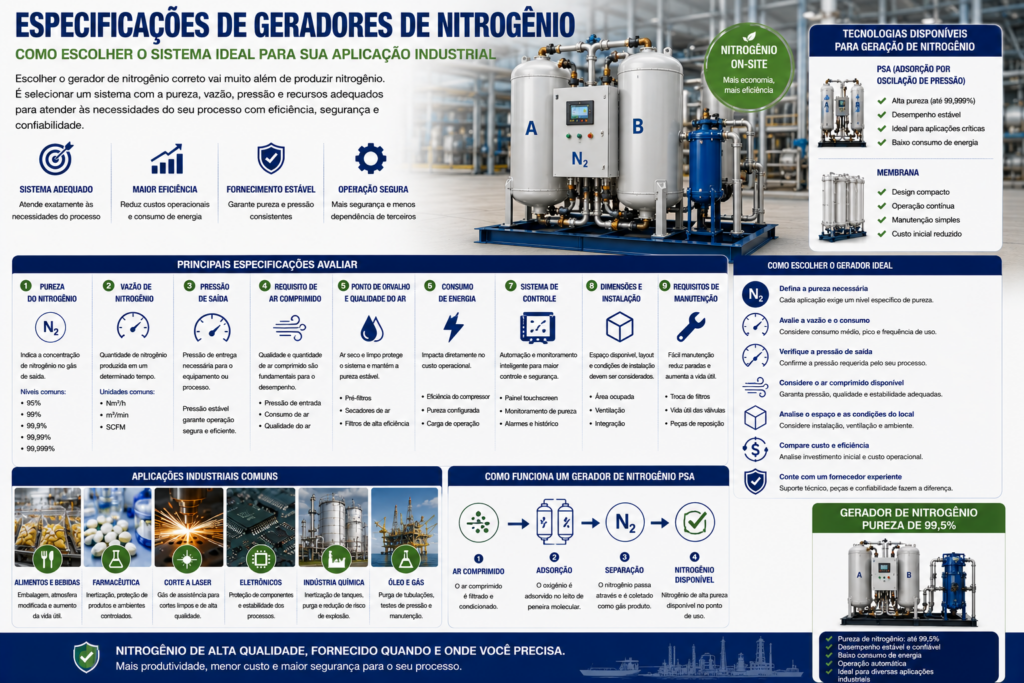

Principais especificações de geradores de nitrogênio a serem avaliadas
1. Pureza do nitrogênio
A pureza do nitrogênio geralmente é uma das primeiras especificações consideradas durante a seleção do equipamento.
Os sistemas industriais de geração de nitrogênio PSA podem ser configurados para diferentes níveis de pureza de acordo com o processo. A linha de geradores de nitrogênio PSA da Lingyu inclui configurações de aproximadamente 95% a 99,999% de pureza de nitrogênio.
Entre as configurações comumente solicitadas estão 99%, 99,5%, 99,9% e 99,99%, embora a pureza adequada deva sempre ser determinada pela aplicação.
Uma pureza mais elevada não significa automaticamente um sistema melhor.
À medida que os requisitos de pureza aumentam, a recuperação de nitrogênio e a capacidade de produção disponível podem diminuir, enquanto o consumo de ar comprimido pode aumentar. Portanto, especificar uma pureza significativamente superior à realmente exigida pelo processo pode aumentar o custo operacional sem proporcionar um benefício significativo à produção.
Para aplicações nas quais essa especificação corresponde ao requisito do processo, a Lingyu oferece um gerador de nitrogênio com pureza de 99,5%. Aplicações que exigem gás de maior pureza podem avaliar um gerador de nitrogênio com pureza de 99,99%.
A abordagem correta é determinar primeiro a concentração máxima admissível de oxigênio residual e, em seguida, selecionar a pureza de nitrogênio correspondente.
2. Vazão de nitrogênio
A vazão indica quanto nitrogênio o gerador pode produzir em um determinado período e é normalmente expressa em Nm³/h, m³/h ou SCFM, dependendo do mercado e da aplicação.
A capacidade necessária do gerador deve ser baseada no consumo real de nitrogênio, e não em uma estimativa aproximada do tamanho do equipamento.
O cálculo deve considerar o consumo médio de nitrogênio, consumo máximo ou de pico, demanda contínua ou intermitente, uso simultâneo por várias linhas de produção e expansão futura prevista.
Para processos com demanda variável, um tanque pulmão de nitrogênio pode ajudar a estabilizar o fornecimento e atender a picos de curta duração.
A capacidade nominal de nitrogênio também deve ser considerada em conjunto com a pureza. Um gerador capaz de produzir determinada vazão em um nível de pureza pode apresentar capacidade diferente quando configurado para uma pureza significativamente maior.
Portanto, ao comparar propostas, a vazão e a pureza do nitrogênio devem ser comparadas em condições operacionais equivalentes.
3. Pressão de entrada e de saída
A pressão é outra especificação essencial de um gerador de nitrogênio.
A geração de nitrogênio PSA depende da pressão do ar comprimido para promover o processo de adsorção. As condições operacionais padrão dos sistemas PSA da Lingyu incluem uma faixa de pressão do ar de entrada de aproximadamente 0,5–0,8 MPa.
A pressão necessária de saída do nitrogênio, entretanto, é determinada pelo processo a jusante.
Equipamentos de embalagem de alimentos, sistemas de inertização de tanques, equipamentos laboratoriais, processos químicos e máquinas de corte a laser podem operar com requisitos de pressão diferentes.
Se a pressão disponível no sistema PSA for inferior à pressão exigida no ponto de uso, poderá ser necessário utilizar equipamentos adicionais de aumento de pressão.
O sistema completo também deve considerar perdas de pressão nos equipamentos de tratamento de ar, filtros, tubulações, válvulas, armazenamento de nitrogênio e linhas de distribuição longas.
Avaliar a pressão de saída do gerador sem considerar as perdas de pressão a jusante pode resultar em pressão insuficiente no ponto real de uso.
4. Requisitos de ar comprimido
Um gerador de nitrogênio PSA utiliza ar comprimido como gás de alimentação, o que significa que o sistema de ar comprimido a montante é uma parte importante da seleção do gerador de nitrogênio.
A especificação deve identificar a pressão de entrada necessária, volume necessário de ar comprimido, temperatura máxima de entrada, requisitos de umidade, limites de contaminação por óleo e requisitos de filtragem de partículas.
O consumo de ar comprimido é especialmente importante ao estimar o custo operacional.
Dois geradores de nitrogênio que produzem a mesma vazão e pureza podem exigir volumes diferentes de ar comprimido. Essa diferença afeta diretamente a carga do compressor e o consumo de energia.
Por esse motivo, o gerador de nitrogênio não deve ser avaliado isoladamente. O sistema completo de geração de nitrogênio — incluindo geração e tratamento de ar comprimido — deve ser considerado.
5. Ponto de orvalho e qualidade do ar comprimido
Ar comprimido limpo e seco é importante para uma operação PSA confiável.
Água, óleo e contaminação por partículas podem afetar válvulas, equipamentos de filtragem, tubulações e a Peneira Molecular de Carbono dentro das torres de adsorção.
Uma configuração típica de tratamento de ar a montante pode incluir reservatório de ar, secador de ar por refrigeração ou por adsorção, pré-filtragem, filtragem para remoção de óleo e filtragem de partículas de alta eficiência.
Os sistemas PSA da Lingyu podem proporcionar desempenho de ponto de orvalho do nitrogênio de aproximadamente −40 °C ou inferior nas condições operacionais aplicáveis. O requisito real de ponto de orvalho deve ser determinado de acordo com o processo a jusante e a configuração completa do sistema.
Se for necessário um controle adicional de umidade antes do gerador PSA, o equipamento adequado de secagem de ar comprimido deve ser selecionado de acordo com as condições de entrada e a qualidade de ar exigida.
A filtragem é igualmente importante. Um filtro de precisão para ar comprimido adequado pode ajudar a controlar partículas, óleo e outros contaminantes no sistema de ar comprimido a montante.
6. Relação ar-nitrogênio e consumo de energia
Ao avaliar a eficiência de um gerador de nitrogênio, os compradores às vezes se concentram apenas no consumo elétrico do próprio gerador.
Nos sistemas PSA, entretanto, uma parcela significativa do consumo total de energia está associada à produção do ar comprimido utilizado como gás de alimentação.
Uma consideração importante de eficiência é, portanto, a quantidade de ar comprimido necessária para produzir determinada quantidade de nitrogênio na pureza especificada.
A relação ar-nitrogênio pode ser influenciada pela pureza do nitrogênio, pressão de adsorção, desempenho da CMS, projeto do ciclo de adsorção, equalização de pressão, carga operacional e condições do ar de alimentação.
Um menor preço de aquisição do equipamento não resulta necessariamente em menor custo de ciclo de vida se o sistema exigir significativamente mais ar comprimido ao longo de sua vida operacional.
Portanto, a avaliação de longo prazo do sistema deve considerar o consumo específico de ar e o custo operacional total, e não apenas o preço do equipamento.
Para uma comparação financeira mais ampla, consulte o guia da Lingyu sobre custo e retorno sobre o investimento de geradores de nitrogênio.
7. Sistema de controle e monitoramento
Os geradores industriais de nitrogênio modernos podem incorporar mais do que funções básicas de partida e parada automáticas.
Dependendo da configuração do sistema, as funções de controle e monitoramento podem incluir controle automático por PLC, operação por tela sensível ao toque, monitoramento em tempo real da pureza do nitrogênio, monitoramento da vazão de nitrogênio, monitoramento de pressão, indicação do estado operacional, registros de alarmes e gerenciamento de nitrogênio fora da especificação.
Os sistemas PSA da Lingyu são projetados para monitorar parâmetros operacionais importantes, como pureza e vazão do nitrogênio.
Quando a qualidade do processo depende da manutenção de uma concentração específica de nitrogênio, o monitoramento e o gerenciamento do gás fora da especificação tornam-se partes importantes do projeto geral do sistema.
8. Proteção da pureza do nitrogênio
O monitoramento da pureza merece atenção específica porque o valor de pureza exibido não é apenas uma informação.
Um sistema corretamente configurado deve oferecer uma resposta adequada quando o gás produzido estiver fora da especificação exigida.
Dependendo da configuração selecionada, isso pode incluir análise on-line de oxigênio ou nitrogênio, pontos de ajuste de pureza ajustáveis, descarga ou desvio de nitrogênio fora da especificação, funções de alarme e lógica de controle de proteção.
Essas funções podem proporcionar uma camada adicional de proteção do processo quando a produção depende da manutenção de um nível definido de oxigênio residual.
9. Dimensões do sistema e requisitos de instalação
A instalação física também deve ser considerada durante a seleção do gerador de nitrogênio.
Entre os fatores importantes estão área ocupada pelo gerador, tamanho do reservatório de ar e do reservatório de nitrogênio, espaço necessário para manutenção, ventilação, temperatura ambiente de operação, disposição das tubulações, drenagem, alimentação elétrica e acesso para manutenção de válvulas e da CMS.
O próprio gerador de nitrogênio pode ocupar um espaço relativamente pequeno, mas o sistema completo de produção de nitrogênio também pode exigir compressor, secador, filtros, reservatório de ar, tanque pulmão de nitrogênio e um booster de pressão opcional.
Planejar a instalação completa, em vez de considerar apenas a área ocupada pelo gerador, reduz o risco de alterações no layout após a chegada dos equipamentos.
10. Requisitos de manutenção
Um sistema de geração de nitrogênio é destinado à operação industrial de longo prazo, portanto os requisitos de manutenção devem fazer parte da análise das especificações.
As considerações típicas de manutenção incluem substituição dos elementos filtrantes, inspeção das válvulas, calibração do analisador de oxigênio, inspeção dos drenos automáticos, condição da CMS, manutenção do secador de ar e inspeção de instrumentos e sensores.
A condição do sistema de tratamento de ar comprimido a montante é especialmente importante, pois ar de alimentação úmido ou contaminado pode afetar os componentes a jusante e o desempenho do sistema.
Portanto, a avaliação do fornecedor deve considerar não apenas o próprio gerador de nitrogênio, mas também os requisitos de manutenção, suporte técnico e disponibilidade de peças de reposição.
Como adequar as especificações do gerador de nitrogênio à sua aplicação
Um processo prático de seleção começa pelos requisitos de produção, e não pelo modelo do gerador.
Antes de solicitar uma cotação, determine:
- Pureza necessária do nitrogênio ou teor máximo permitido de oxigênio
- Vazão média de nitrogênio
- Vazão de pico de nitrogênio
- Pressão necessária no ponto de uso
- Horas de operação por dia
- Pressão e capacidade disponíveis de ar comprimido
- Qualidade do ar comprimido
- Ponto de orvalho necessário do nitrogênio
- Temperatura do local e ambiente de instalação
- Expansão futura de capacidade prevista
Uma vez conhecidos esses valores, o sistema de geração de nitrogênio pode ser dimensionado com maior precisão.
Para sistemas PSA em particular, os modelos devem ser comparados sob condições equivalentes de pressão de entrada, condições ambientais e requisitos de pureza do nitrogênio. A capacidade nominal não deve ser tratada como uma especificação independente sem considerar as condições sob as quais ela é atingida.
Para uma abordagem de engenharia mais detalhada, consulte o guia de seleção de geradores de nitrogênio PSA.
Aplicações que dependem das especificações corretas do gerador de nitrogênio
Alimentos e bebidas
O nitrogênio pode ser utilizado em embalagem em atmosfera modificada, inertização de tanques, processamento de bebidas e outras aplicações nas quais a redução da exposição ao oxigênio ajuda a proteger a qualidade do produto.
O requisito exato de pureza do nitrogênio depende do produto, processo de embalagem, nível aceitável de oxigênio residual e equipamentos de produção.
Consulte as aplicações da Lingyu para alimentos e bebidas para requisitos mais amplos de ar comprimido e tratamento de gases nesse setor.
Fabricação farmacêutica
Processos farmacêuticos e biofarmacêuticos podem utilizar nitrogênio para inertização, blanketing, proteção de materiais, vasos de processo e outras operações que exigem condições controladas de gás.
Nessas aplicações, pureza do nitrogênio, ponto de orvalho, filtragem, confiabilidade do fornecimento e requisitos aplicáveis ao processo devem ser considerados em conjunto.
Consulte as aplicações da Lingyu para dispositivos médicos e indústria farmacêutica.
Fabricação de metais e corte a laser
O nitrogênio é amplamente utilizado como gás auxiliar em determinados processos de corte a laser, especialmente quando o controle da oxidação e a qualidade da borda de corte são importantes.
Os requisitos de vazão e pressão de fornecimento de nitrogênio podem ser elevados, portanto o dimensionamento baseado apenas na pureza não é suficiente. A demanda de pico e a pressão final no ponto de uso também devem ser avaliadas.
Consulte as aplicações da Lingyu para fabricação de ferro, aço e metais.
Eletrônica e fabricação de precisão
A fabricação de produtos eletrônicos pode utilizar nitrogênio para reduzir a oxidação e manter condições controladas de processo durante a produção.
Como diferentes processos eletrônicos podem apresentar diferentes requisitos de oxigênio residual, a pureza do nitrogênio deve ser especificada de acordo com o processo real, em vez de se utilizar um único valor universal.
Consulte as aplicações da Lingyu para eletrônica e semicondutores.
Fabricação de semicondutores e PCB
A fabricação de semicondutores e PCB pode apresentar requisitos rigorosos de qualidade do gás e estabilidade do processo.
Além da pureza do nitrogênio, a avaliação do sistema pode precisar considerar teor de umidade, filtragem de partículas, estabilidade de pressão e monitoramento contínuo.
Processamento químico e petroquímico
O nitrogênio é comumente utilizado em determinadas operações de inertização de tanques, purga, inertização e processos com baixo teor de oxigênio no processamento químico.
A especificação correta deve ser determinada a partir dos requisitos reais do processo, volume do vaso, procedimento de purga, concentração de oxigênio necessária, vazão e pressão de operação.
Consulte as aplicações da Lingyu para fabricação e processamento químico.
Petróleo, gás, offshore e aplicações marítimas
A geração de nitrogênio também pode atender a determinadas operações de inertização, purga, blanketing e processos em ambientes offshore e marítimos.
Como essas instalações podem envolver espaço limitado e condições ambientais exigentes, área ocupada pelo sistema, utilidades disponíveis, automação, considerações relacionadas à corrosão, requisitos de instalação e normas aplicáveis ao projeto podem ser especialmente importantes.
Consulte as aplicações da Lingyu para construção e reparo naval.
Benefícios de escolher as especificações corretas do gerador de nitrogênio
Quando um sistema de geração de nitrogênio é corretamente adequado à sua aplicação, ele pode proporcionar um fornecimento de nitrogênio no local mais estável, reduzindo a dependência de entregas de cilindros ou da logística de gás a granel.
A seleção adequada também pode melhorar a consistência da pureza do nitrogênio, estabilidade da pressão, eficiência energética, continuidade da produção, utilização dos equipamentos, planejamento de manutenção e custo operacional de longo prazo.
Mais importante ainda, o gerador passa a fazer parte de um sistema de ar comprimido e tratamento de gases corretamente projetado, em vez de ser tratado como um equipamento independente.
Conclusão
Compreender as especificações de um gerador de nitrogênio é essencial para escolher um sistema de geração no local que proporcione o equilíbrio necessário entre pureza, vazão, pressão, ponto de orvalho, eficiência e confiabilidade operacional.
Um gerador de nitrogênio não deve ser selecionado apenas de acordo com a pureza ou capacidade nominal. As condições completas de operação — incluindo disponibilidade de ar comprimido, qualidade do ar, demanda de pico de nitrogênio, pressão no ponto de uso, controles, ambiente de instalação e consumo de energia a longo prazo — devem ser avaliadas em conjunto.
Para muitos usuários industriais, a geração de nitrogênio PSA oferece uma solução configurável no local, pois a pureza e a capacidade podem ser adaptadas a diferentes requisitos de produção.
As configurações PSA da Lingyu abrangem aproximadamente 95%–99,999% de pureza de nitrogênio, incluindo requisitos de 99%, 99,5%, 99,9% e 99,99%. Os principais parâmetros operacionais indicados na fonte também incluem pressão do ar de entrada de aproximadamente 0,5–0,8 MPa e desempenho de ponto de orvalho do nitrogênio de aproximadamente −40 °C ou inferior nas condições operacionais aplicáveis.
Consulte a linha de geradores de nitrogênio da Lingyu ou entre em contato com a Lingyu informando a pureza, vazão, pressão, condições do ar comprimido e requisitos operacionais necessários para obter suporte na seleção do sistema.
