O ar comprimido é amplamente utilizado em manufatura, automação, eletrônica, indústria farmacêutica e outros processos industriais. No entanto, a umidade residual pode causar corrosão, problemas em equipamentos e impactos na qualidade dos produtos.
Um secador regenerativo de ar comprimido por adsorção oferece uma solução quando são necessários pontos de orvalho sob pressão significativamente mais baixos do que aqueles normalmente obtidos com a secagem por refrigeração. Ao combinar adsorção com regeneração do dessecante, esses secadores podem fornecer continuamente ar comprimido muito seco para aplicações sensíveis à umidade.
O que é um secador regenerativo de ar comprimido por adsorção?
Um secador regenerativo de ar comprimido por adsorção remove o vapor de água do ar comprimido fazendo-o passar por um leito de material dessecante que adsorve a umidade.
Diferentemente dos secadores por refrigeração, que resfriam o ar comprimido para que a umidade condense, os secadores regenerativos adsorvem diretamente o vapor de água residual presente no fluxo de ar comprimido.
A maioria dos sistemas regenerativos utiliza duas torres de adsorção. Enquanto uma torre seca o ar comprimido, a outra regenera o dessecante. Em seguida, as torres trocam de função, permitindo a produção contínua de ar seco.
Para compreender melhor essa sequência de operação, consulte como a secagem por adsorção de duas torres mantém a operação contínua.

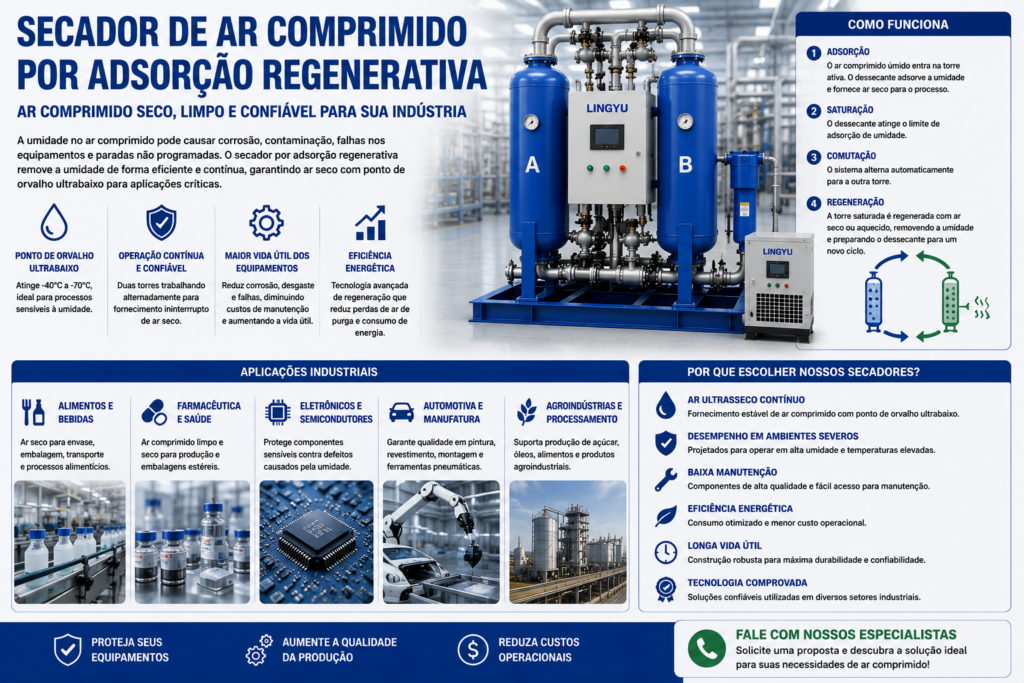

Como funciona um secador regenerativo por adsorção?
O ciclo de operação pode ser dividido em adsorção, regeneração, equalização de pressão ou repressurização, conforme exigido pelo projeto do secador, e comutação das torres.
1. Adsorção
O ar comprimido úmido entra na torre de adsorção ativa e atravessa o leito dessecante.
O vapor de água é adsorvido na superfície do dessecante, enquanto o ar comprimido seco continua a jusante.
2. Regeneração
Ao mesmo tempo, a segunda torre permanece fora da linha para regeneração.
A umidade acumulada durante o ciclo anterior de adsorção é removida do dessecante. O método de regeneração depende do projeto do secador e pode utilizar ar seco de purga, ar de purga aquecido, ar fornecido por soprador ou calor de compressão.
3. Comutação das torres
Após a conclusão da regeneração e o restabelecimento das condições de operação necessárias, as torres trocam de função.
A torre regenerada inicia a adsorção, enquanto a torre anteriormente ativa entra em regeneração.
Ao repetir essa sequência, o secador pode fornecer continuamente ar comprimido seco e reutilizar o dessecante ao longo de muitos ciclos de operação.
Métodos comuns de regeneração
Diferentes secadores regenerativos restauram o dessecante de maneiras diferentes. O método de regeneração exerce grande influência sobre o consumo de ar de purga, a complexidade do sistema, o consumo de energia e o custo operacional.
Regeneração sem aquecimento
Os secadores regenerativos sem aquecimento utilizam uma parte do ar comprimido seco produzido para remover a umidade da torre de adsorção que está fora da linha.
As configurações sem aquecimento da Lingyu utilizam aproximadamente 8–14% de ar de purga, dependendo da série e das condições de operação.
Os secadores sem aquecimento oferecem uma configuração de regeneração relativamente simples porque não exigem aquecedor externo nem soprador para regenerar o dessecante.
No entanto, o uso de ar comprimido seco para regeneração deve ser considerado ao calcular a capacidade total necessária do compressor e o custo operacional.
Para conhecer uma configuração específica, consulte o secador por adsorção sem aquecimento Série HH.
Regeneração por purga aquecida
A regeneração por purga aquecida adiciona calor para melhorar a dessorção da umidade do dessecante.
Como o aquecimento melhora a eficiência da regeneração, é necessária uma quantidade menor de ar comprimido seco do que em um sistema convencional sem aquecimento.
As configurações aquecidas da Lingyu utilizam aproximadamente 4–8% de ar de purga.
Essa abordagem pode proporcionar um equilíbrio útil entre a complexidade do equipamento e a economia de ar comprimido quando a operação contínua e a menor demanda de purga são prioridades.
Regeneração aquecida por soprador
Os secadores aquecidos por soprador utilizam ar fornecido externamente e calor para regenerar o dessecante, reduzindo a dependência de ar comprimido seco produzido.
A configuração aquecida por soprador de baixa purga da Lingyu utiliza aproximadamente 2% da vazão do sistema para a purga de resfriamento.
Como o ar comprimido é uma utilidade de alto consumo energético, reduzir a quantidade utilizada durante a regeneração pode ser especialmente importante em sistemas de operação contínua ou instalações de maior porte.
Para uma explicação mais detalhada, consulte o guia sobre secadores por adsorção aquecidos por soprador.
Regeneração por soprador com purga zero
As configurações com soprador e purga zero são projetadas para evitar o consumo de ar comprimido seco produzido durante a regeneração.
Isso pode reduzir as perdas de ar comprimido em comparação com configurações convencionais sem aquecimento ou com purga aquecida.
O balanço energético geral ainda deve considerar a potência do soprador, a demanda do aquecedor, a estratégia de resfriamento, o ciclo de operação e as condições reais de carga, em vez de avaliar a eficiência da regeneração apenas pelo consumo de ar de purga.
Os secadores por adsorção com soprador e purga zero da Lingyu utilizam essa configuração.
Regeneração por calor de compressão
Os secadores por calor de compressão recuperam a energia térmica disponível no ar de descarga do compressor em alta temperatura e a utilizam para regenerar o dessecante.
Essa abordagem pode reduzir substancialmente ou eliminar a necessidade de consumir ar comprimido seco produzido para regeneração, dependendo da configuração do secador.
Sua adequação depende de fatores como tipo de compressor, temperatura do ar de descarga, padrão de operação, calor disponível, ponto de orvalho sob pressão necessário e configuração do sistema.
Para essa tecnologia, consulte o secador HOC-Z por calor de compressão com consumo zero de gás.
Principais vantagens dos secadores regenerativos por adsorção
1. Baixo ponto de orvalho sob pressão
Os secadores regenerativos por adsorção são adequados para aplicações que exigem ar comprimido significativamente mais seco do que normalmente é possível obter com a secagem convencional por refrigeração.
As configurações de secadores regenerativos da Lingyu normalmente fornecem um ponto de orvalho sob pressão de ≤−40 °C, enquanto algumas séries são especificadas dentro da faixa de −50 °C a −20 °C.
O ponto de orvalho sob pressão adequado deve ser selecionado de acordo com a necessidade real do processo, em vez de especificar automaticamente o menor valor disponível.
2. Operação contínua
As duas torres de adsorção alternam entre secagem e regeneração, permitindo que o sistema mantenha um fornecimento contínuo de ar comprimido seco.
Essa configuração é útil em processos nos quais o controle da umidade deve permanecer estável durante a produção contínua.
3. Proteção dos equipamentos a jusante
Níveis mais baixos de umidade podem ajudar a reduzir problemas relacionados à presença de água em sistemas de ar comprimido, incluindo:
- Corrosão interna das tubulações
- Falhas em equipamentos pneumáticos relacionadas à água
- Contaminação por umidade
- Condensação em ambientes de baixa temperatura
O requisito real de qualidade do ar ainda deve ser determinado pelo processo e pelos equipamentos a jusante.
4. Múltiplas opções de energia e ar de purga
O desempenho energético depende fortemente do método de regeneração.
Os secadores sem aquecimento oferecem uma operação relativamente simples, mas consomem mais ar comprimido seco para regeneração. Os sistemas aquecidos reduzem a demanda de purga, enquanto as tecnologias aquecidas por soprador e com purga zero podem reduzir ainda mais as perdas de ar comprimido.
Os sistemas por calor de compressão oferecem outra abordagem ao recuperar o calor de descarga do compressor para regeneração.
Essa variedade de tecnologias permite que a seleção do secador equilibre custo de aquisição, consumo de ar de purga, energia elétrica, horas de operação e ponto de orvalho sob pressão necessário.
Aplicações em diferentes setores
Os secadores regenerativos por adsorção são comumente considerados em processos que exigem ar comprimido muito seco.
Fabricação automotiva
O ar comprimido seco pode ser utilizado em pintura, controles pneumáticos, equipamentos de produção e outras operações de fabricação sensíveis à umidade.
O ponto de orvalho sob pressão necessário depende do processo específico e das condições ambientais.
Produção farmacêutica
Os processos farmacêuticos podem exigir um controle mais rigoroso da umidade quando o ar comprimido afeta equipamentos sensíveis de produção ou processos controlados.
Os requisitos de secagem devem ser determinados de acordo com os requisitos específicos de qualidade do ar da aplicação.
Fabricação de eletrônicos e semicondutores
A produção de eletrônicos e semicondutores normalmente dá maior importância ao controle de contaminação e umidade.
Um baixo ponto de orvalho sob pressão pode ajudar a reduzir o risco de a umidade afetar processos pneumáticos e de fabricação sensíveis.
Processamento de alimentos e bebidas
Instalações de alimentos e bebidas também podem exigir qualidade controlada do ar comprimido, dependendo de como o ar interage com equipamentos, embalagens, processos ou produtos.
Portanto, a seleção do secador deve considerar tanto o nível necessário de umidade quanto o sistema completo de tratamento do ar.
Como escolher o secador regenerativo adequado
O secador adequado depende de mais do que apenas o ponto de orvalho sob pressão desejado.
Ponto de orvalho sob pressão necessário
Comece determinando o nível de secagem realmente necessário para o ar comprimido.
Selecionar um ponto de orvalho sob pressão significativamente mais baixo do que o exigido pelo processo pode aumentar os custos do equipamento e de operação sem proporcionar benefício prático.
Vazão de ar
O secador deve ser dimensionado para a demanda real de ar comprimido, incluindo condições realistas de pico de operação.
O dimensionamento também deve considerar o consumo de regeneração quando o secador utiliza ar comprimido para purga ou resfriamento.
Pressão de entrada
A capacidade do secador e o desempenho da regeneração dependem da pressão de operação.
Portanto, o equipamento deve ser selecionado de acordo com as condições reais de entrada, e não apenas com as informações da placa de identificação do compressor.
Temperatura de entrada
Temperaturas de entrada mais altas aumentam a carga de umidade que entra no secador.
A temperatura real do ar de entrada deve ser considerada durante o dimensionamento, especialmente quando o secador opera a jusante de sistemas de compressores com alta temperatura de descarga.
Consumo de ar de regeneração
Os requisitos de ar de purga podem variar significativamente entre as diferentes tecnologias de regeneração.
As configurações da Lingyu incluem aproximadamente:
- 8–14% para regeneração sem aquecimento
- 4–8% para regeneração por purga aquecida
- 2% da vazão do sistema para purga de resfriamento na configuração aquecida por soprador de baixa purga
- Nenhum consumo de ar comprimido seco produzido durante a regeneração na configuração com soprador e purga zero
Essas diferenças devem ser consideradas em conjunto com o consumo de energia elétrica, os requisitos do aquecedor, a operação do soprador e o custo total do sistema.
Horas de operação e custo de energia
Um secador simples sem aquecimento pode ser adequado para determinados perfis de operação, enquanto o valor de tecnologias de baixa purga ou recuperação de calor pode se tornar mais significativo em sistemas que operam continuamente ou com maiores capacidades de vazão.
Portanto, a comparação correta deve considerar as condições anuais de operação, e não apenas o preço de compra do equipamento.
Para orientações mais detalhadas sobre dimensionamento, consulte o guia de dimensionamento de secadores de ar por adsorção.
Qual método de regeneração escolher?
Diferentes métodos de regeneração são adequados para diferentes prioridades de operação.
A regeneração sem aquecimento pode ser apropriada quando uma configuração simples do equipamento é prioridade e o consumo de ar de purga é aceitável.
A regeneração por purga aquecida reduz a demanda de ar de purga ao utilizar calor para melhorar a dessorção.
A regeneração aquecida por soprador reduz ainda mais a dependência de ar comprimido seco ao utilizar ar de regeneração fornecido externamente.
A regeneração por soprador com purga zero é projetada para evitar o consumo de ar comprimido seco produzido durante a regeneração.
A regeneração por calor de compressão utiliza o calor disponível na descarga do compressor e pode ser especialmente atraente quando as condições de operação fornecem uma fonte de calor adequada e consistente.
A escolha correta depende do ponto de orvalho sob pressão necessário, vazão de ar, configuração do compressor, horas de operação, custo do ar de purga, custo da energia elétrica e condições do local.
Opções de secadores regenerativos por adsorção da Lingyu
A linha de secadores de ar por adsorção da Lingyu inclui:
- Secadores com regeneração sem aquecimento
- Secadores com regeneração aquecida
- Secadores modulares por adsorção
- Secadores aquecidos por soprador
- Secadores por calor de compressão
Dependendo do modelo, as funções disponíveis incluem controles programáveis, sistemas de válvulas pneumáticas, monitoramento do ponto de orvalho, comunicação RS-485 e estratégias de regeneração para economia de energia.
Conclusão
Um secador regenerativo de ar comprimido por adsorção é projetado para aplicações que exigem níveis de umidade consistentemente baixos e fornecimento contínuo de ar seco.
Ao alternar entre adsorção e regeneração, os sistemas de duas torres podem manter a operação contínua enquanto permitem que o dessecante seja reutilizado repetidamente.
As configurações de secadores regenerativos da Lingyu normalmente fornecem um ponto de orvalho sob pressão de ≤−40 °C, enquanto algumas séries operam na faixa de −50 °C a −20 °C. Dependendo da tecnologia de regeneração, os requisitos de ar de purga podem variar de aproximadamente 8–14% nos sistemas sem aquecimento e 4–8% nos sistemas aquecidos até aproximadamente 2% de purga de resfriamento nas configurações aquecidas por soprador de baixa purga, enquanto os projetos com soprador e purga zero evitam o uso de ar comprimido seco produzido durante a regeneração.
O melhor método de regeneração depende do ponto de orvalho sob pressão necessário, vazão, consumo de ar de purga, configuração do compressor, custo de energia, horas de operação e condições reais de funcionamento.
Para uma seleção específica do projeto, entre em contato com a Lingyu para suporte técnico.
