A umidade é um dos contaminantes mais comuns em um sistema de ar comprimido. O ar ambiente contém naturalmente vapor de água e, depois que esse ar é comprimido e posteriormente resfriado, parte da umidade pode se condensar em água líquida. Se não for removida adequadamente, podem ocorrer corrosão nas tubulações, problemas nos sistemas de controle, congelamento, danos aos equipamentos e redução da qualidade dos produtos.
É por isso que um conjunto de secagem de ar pode ser uma parte tão importante de uma instalação confiável de ar comprimido.
Em vez de considerá-lo um único componente, é mais útil entender um conjunto de secagem de ar como uma configuração integrada de tratamento de ar construída em torno de um secador de ar comprimido, juntamente com a filtragem, separação, drenagem, tubulação e controles exigidos pela aplicação.
Compreender como esses elementos trabalham em conjunto pode ajudar a projetar um sistema de secagem de ar comprimido mais confiável e evitar tratar o secador como um equipamento isolado.
O que é um conjunto de secagem de ar?
Um conjunto de secagem de ar é um grupo de componentes de tratamento de ar comprimido configurados para reduzir a umidade e, quando necessário, remover aerossóis de óleo e contaminantes sólidos antes que o ar comprimido chegue aos equipamentos a jusante.
A configuração exata não é universal. Dependendo dos requisitos de qualidade do ar e das condições de operação, o sistema pode incorporar reservatório de ar, pré-filtragem, secador de ar por refrigeração ou por adsorção, separação ar-água, drenagem automática de condensado, filtragem a jusante, manômetros, válvulas, sensores e equipamentos de controle.
Essa distinção é importante porque um secador, por si só, não remove todos os tipos de contaminação do ar comprimido.
Água, óleo e partículas sólidas podem estar presentes no fluxo de ar comprimido. Portanto, filtros e secadores desempenham funções diferentes, porém complementares, razão pela qual muitas instalações combinam filtros de ar comprimido e secadores em vez de depender de um único dispositivo de tratamento.
Os sistemas industriais de tratamento de ar comprimido podem utilizar reservatórios de ar, secadores por refrigeração, secadores por adsorção e diferentes graus de filtragem conforme a qualidade de ar necessária.

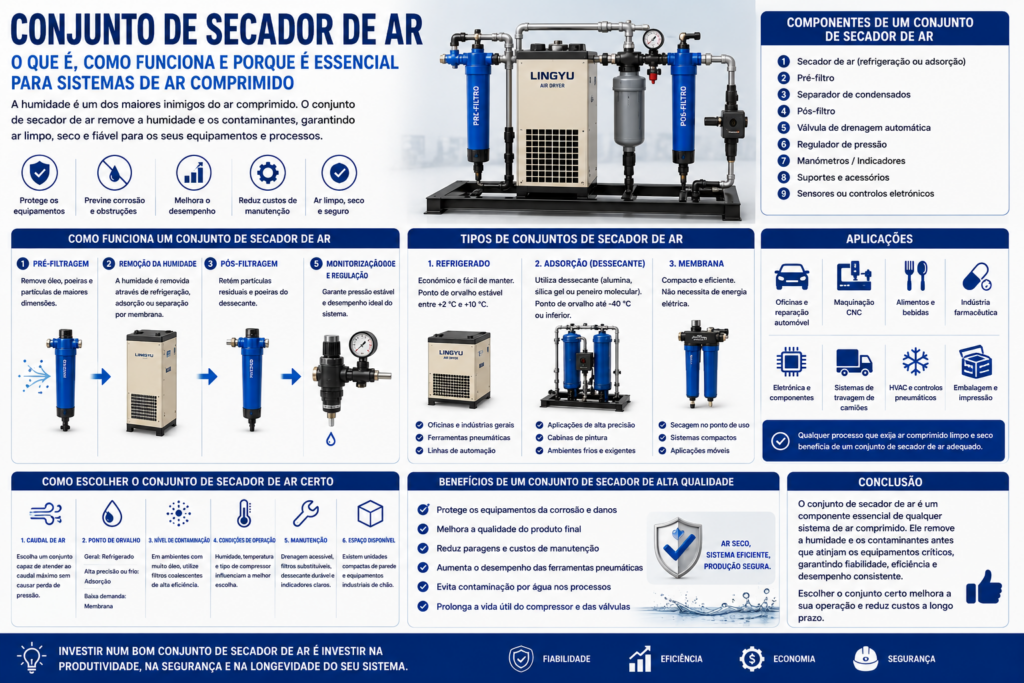

Componentes típicos de um conjunto de secagem de ar
Embora a configuração final dependa da aplicação, um conjunto industrial típico pode incluir secador de ar, pré-filtro, filtro a jusante, separador ar-água, dreno automático, válvulas de isolamento ou controle, instrumentação de pressão, conexões de tubulação e sistema eletrônico de controle.
Cada componente desempenha uma função diferente.
O secador controla principalmente a umidade e o ponto de orvalho sob pressão. A filtragem a montante pode ajudar a reduzir óleo e partículas antes que alcancem componentes sensíveis do sistema de secagem, enquanto a filtragem a jusante pode capturar partículas sólidas remanescentes ou pó de dessecante, quando aplicável. Separadores de condensado e drenos automáticos removem a água líquida acumulada do sistema.
Portanto, a configuração de filtragem deve ser selecionada como parte do sistema completo de tratamento de ar comprimido, e não adicionada posteriormente sem planejamento.
Por que o controle da umidade é fundamental?
O ar comprimido não se torna “úmido” simplesmente porque o compressor cria água. O compressor aspira ar atmosférico que já contém vapor de água.
A compressão aumenta a quantidade de água contida em um determinado volume de ar. À medida que o ar comprimido esfria posteriormente e atinge a saturação, parte desse vapor pode se condensar em água líquida.
Essa umidade pode se tornar especialmente problemática em tubulações, componentes pneumáticos, instrumentos e processos de produção. As possíveis consequências incluem corrosão das tubulações, redução da qualidade dos produtos, falhas nos sistemas de controle e congelamento.
Portanto, um conjunto de secagem de ar corretamente projetado faz mais do que simplesmente “remover água”. Seu objetivo é alcançar um ponto de orvalho sob pressão suficientemente baixo, controlar contaminantes e fornecer ar comprimido com a qualidade adequada ao ponto de uso.
Como funciona um conjunto de secagem de ar?
O processo exato depende da tecnologia do secador, mas um sistema industrial típico segue várias etapas de tratamento.
Etapa 1: separação inicial e filtragem
O ar comprimido passa primeiro pelos equipamentos de tratamento a montante exigidos pelo projeto do sistema.
Os filtros podem remover partículas e aerossóis de óleo, enquanto separadores e drenos removem o condensado líquido acumulado. Isso ajuda a proteger o secador e os equipamentos a jusante.
A seleção dos filtros é importante porque o excesso de óleo ou partículas pode afetar tanto a qualidade do ar quanto o desempenho do secador. Em sistemas onde já existem filtros instalados, a substituição regular dos elementos filtrantes deve fazer parte do plano de manutenção.
Etapa 2: remoção de umidade
Em seguida, o ar comprimido entra no secador.
Em um secador de ar por refrigeração, o ar é resfriado até que a umidade se condense. O líquido é separado e descarregado e, depois disso, o ar tratado normalmente é reaquecido antes de sair do secador.
A Série AH da Lingyu, por exemplo, resfria o ar comprimido até um ponto de orvalho sob pressão de aproximadamente 2–10 °C, separa o condensado resultante por meio de um processo de separação gás-líquido e, em seguida, reaquece o ar comprimido seco através de um trocador de calor ar-ar.
Para uma explicação mais detalhada do ciclo de refrigeração, consulte o que é um secador de ar por refrigeração e como ele funciona.
Em um secador de ar por adsorção, a umidade é adsorvida por um material dessecante. Os sistemas regenerativos normalmente utilizam vários vasos, de modo que um deles possa secar o ar comprimido enquanto outro passa pelo processo de regeneração.
Isso permite alcançar pontos de orvalho sob pressão significativamente mais baixos do que os obtidos com a secagem convencional por refrigeração. A linha de secadores por adsorção da Lingyu inclui sistemas projetados para pontos de orvalho sob pressão na saída como −20 °C e −40 °C, dependendo da configuração.
O processo pode ser explorado em mais detalhes no guia sobre o princípio de funcionamento dos secadores de ar por adsorção.
Etapa 3: filtragem final
Após a secagem, o ar comprimido pode passar por uma etapa de filtragem a jusante.
Isso é especialmente relevante em secadores por adsorção, nos quais um filtro de partículas adequado pode ajudar a capturar pó de dessecante ou outras partículas sólidas antes que o ar alcance os equipamentos de produção.
Em sistemas de secagem combinados, a filtragem pode ser posicionada entre e depois das diferentes etapas de secagem para controlar contaminação por óleo e partículas residuais.
Etapa 4: drenagem do condensado
Toda a água líquida separada durante o tratamento precisa ser removida do sistema.
Drenos automáticos são comumente utilizados em separadores, filtros, reservatórios e outros pontos de coleta de condensado. A configuração correta do dreno depende da pressão do sistema, do volume de condensado, dos requisitos de eficiência energética e da estratégia de manutenção.
Um secador pode operar corretamente enquanto o sistema como um todo ainda apresenta problemas de umidade se o condensado não estiver sendo descarregado de forma confiável.
Etapa 5: monitoramento e controle
Os secadores industriais modernos podem monitorar parâmetros como pressão, temperatura, ponto de orvalho sob pressão e status de operação.
Dependendo do projeto do secador, os controles podem gerenciar a capacidade de refrigeração, os ciclos de adsorção e regeneração, alarmes, comutação de válvulas e comunicações remotas.
Por exemplo, determinadas configurações de secadores por adsorção da Lingyu oferecem suporte à comunicação RS-485, monitoramento por tela sensível ao toque e controle opcional baseado no ponto de orvalho.
Conjuntos com secadores por refrigeração vs. secadores por adsorção
As duas principais tecnologias de secagem são a secagem por refrigeração e a secagem por adsorção/dessecante, enquanto sistemas combinados podem integrar ambas.
| Fator | Conjunto com secador por refrigeração | Conjunto com secador por adsorção |
|---|---|---|
| Método de secagem | Resfria o ar comprimido para que a umidade se condense | Adsorve o vapor de água no material dessecante |
| Requisito típico de ponto de orvalho | Adequado para ar comprimido industrial de uso geral | Adequado quando são necessários pontos de orvalho muito baixos |
| Desempenho de referência da Lingyu | Aproximadamente 2–10 °C PDP na Série AH padrão | −20 °C / −40 °C disponíveis em determinados sistemas de adsorção |
| Principais características | Operação relativamente simples e secagem industrial geral | Secagem profunda e capacidade de baixo ponto de orvalho |
| Consideração típica | Carga de refrigeração e remoção de condensado | Método de regeneração, consumo de purga e condição do dessecante |
A Lingyu também fabrica secadores de ar comprimido combinados Série DC, que integram secagem por refrigeração e por adsorção em um único sistema. No processo combinado, a secagem por refrigeração remove primeiro uma grande parte da umidade, reduzindo a carga de umidade sobre a etapa de adsorção.
Os secadores combinados DC e DH podem fornecer pontos de orvalho sob pressão na saída de ≤−40 °C, com diferentes configurações de refrigeração, regeneração sem aquecimento e purga aquecida disponíveis.
Onde os conjuntos de secagem de ar são utilizados?
Os requisitos de tratamento de ar variam consideravelmente entre os setores, portanto não existe um único conjunto adequado para todas as instalações.
Os sistemas industriais de secagem podem ser utilizados em fabricação, usinagem, eletrônicos, operações de alimentos e bebidas, produção farmacêutica, processamento petroquímico, produção automotiva e outros processos que dependem de ar comprimido limpo e controlado.
Os sistemas de tratamento de ar comprimido também são utilizados em aplicações de semicondutores, armazenamento de energia, energia fotovoltaica, indústria farmacêutica, alimentos, petroquímica, novas energias e outros setores industriais.
Os sistemas de ar comprimido para veículos formam uma categoria de projeto separada. Se a aplicação pretendida for especificamente um sistema de frenagem de caminhão ou reboque, um secador para instalações industriais não deve ser automaticamente considerado intercambiável com um secador de ar para freios automotivos.
Como escolher o conjunto de secagem de ar correto
A seleção deve começar pela qualidade de ar necessária e pelas condições reais de operação, em vez de simplesmente escolher um secador com base na potência nominal do compressor.
Os parâmetros importantes incluem vazão, pressão de entrada, temperatura de entrada, condições ambientais, ponto de orvalho sob pressão exigido, carga de contaminantes, queda de pressão admissível, espaço disponível para instalação, método de regeneração e variação esperada da carga.
A queda de pressão merece atenção especial porque toda restrição desnecessária entre o compressor e o ponto de uso pode afetar a eficiência do sistema. Para uma explicação mais aprofundada, consulte como a queda de pressão afeta a eficiência do sistema de ar comprimido.
Por exemplo, o secador por refrigeração AH da Lingyu possui pressão nominal de entrada de 0,7 MPa, faixa de pressão operacional de 0,6–1,0 MPa, temperatura nominal de entrada de 50 °C e ponto de orvalho sob pressão de 2–10 °C nas condições operacionais especificadas.
Esses valores demonstram por que a seleção do secador deve ser baseada nas condições reais de entrada e ambientais, e não apenas na capacidade de vazão.
Se você estiver comparando tecnologias e capacidades, o guia de seleção de secadores de ar comprimido é uma próxima etapa relevante.
A manutenção é tão importante quanto a seleção do secador
Mesmo um conjunto corretamente dimensionado não manterá indefinidamente o desempenho de projeto sem a manutenção adequada.
Os filtros podem se tornar restritivos, os drenos podem apresentar falhas, os trocadores de calor podem acumular contaminantes, os componentes de refrigeração podem perder desempenho e o dessecante pode se degradar gradualmente. Essas condições podem aumentar a queda de pressão, elevar o ponto de orvalho na saída ou reduzir a confiabilidade do sistema.
Portanto, a manutenção deve considerar toda a linha de tratamento, e não apenas o secador.
Ao planejar uma nova instalação, também é útil considerar a relação entre compressor, reservatório de ar, secador, filtragem e sistema de distribuição. O guia sobre configuração de compressor e secador de ar aborda essa perspectiva mais ampla do sistema.
Benefícios de um conjunto de secagem de ar corretamente projetado
Um sistema corretamente selecionado e mantido pode reduzir a corrosão relacionada à umidade, proteger equipamentos pneumáticos, melhorar a consistência do processo, reduzir o risco de contaminação e ajudar a manter o ponto de orvalho exigido do ar comprimido.
Também pode reduzir paradas evitáveis, mas isso depende do dimensionamento, instalação e manutenção adequados. Portanto, não se deve presumir que um secador reduzirá os custos operacionais simplesmente porque foi instalado; o resultado depende de o sistema completo de tratamento de ar comprimido corresponder aos requisitos reais da aplicação.
Considerações finais
Um conjunto de secagem de ar é mais do que apenas um secador de ar. Em um sistema industrial de ar comprimido, ele é melhor entendido como um grupo coordenado de componentes de secagem, filtragem, remoção de condensado e controle projetado para fornecer ar comprimido com o nível de umidade e limpeza exigido.
Para aplicações industriais gerais, a secagem por refrigeração pode fornecer o ponto de orvalho sob pressão necessário com operação relativamente simples. Processos que exigem ar muito mais seco podem necessitar de um secador regenerativo por adsorção, enquanto algumas instalações podem se beneficiar de uma configuração integrada de refrigeração e adsorção.
O ponto principal não é escolher o maior ou mais sofisticado secador disponível. É adequar a vazão, temperatura de entrada, pressão, ponto de orvalho sob pressão exigido, nível de contaminantes, queda de pressão e padrão de operação ao processo real.
